Модуль управления зарядкой батареи аккумулятора полон защиты от напряжения от мощности и постоянного напряжения.

Цена: 651руб.    (¥30.8)
Артикул: 601083059236

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市育松电子元器件模块工具
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.4531руб.
¥0.041руб.
¥1.3529руб.
¥3.4974руб.
  • Информация о товаре
  • Фотографии

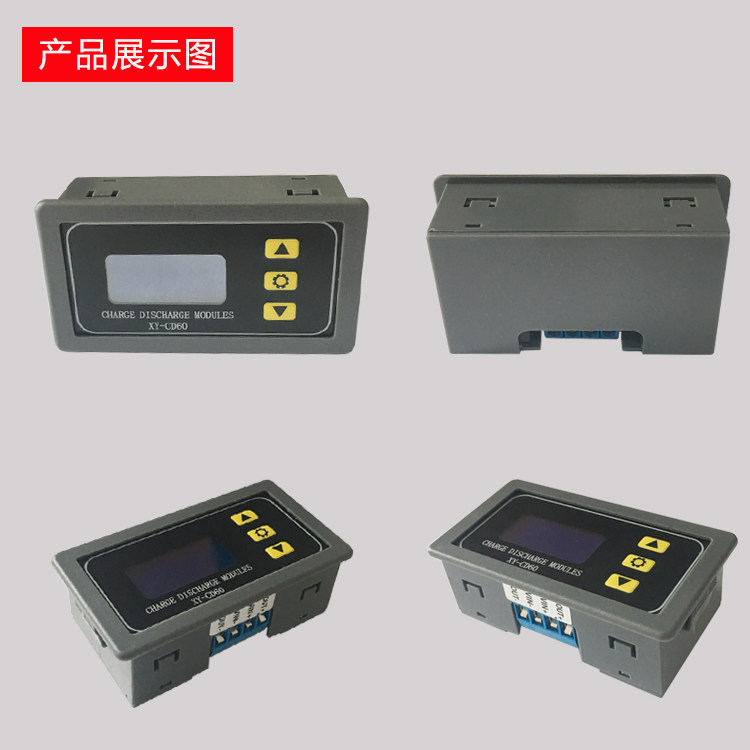

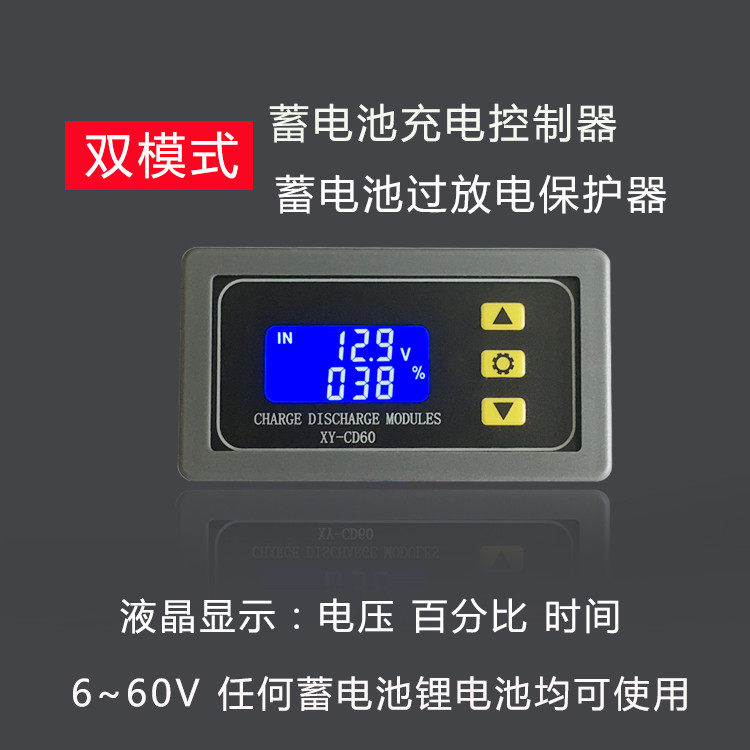

Модуль управления зарядкой батареи аккумуляторCD60

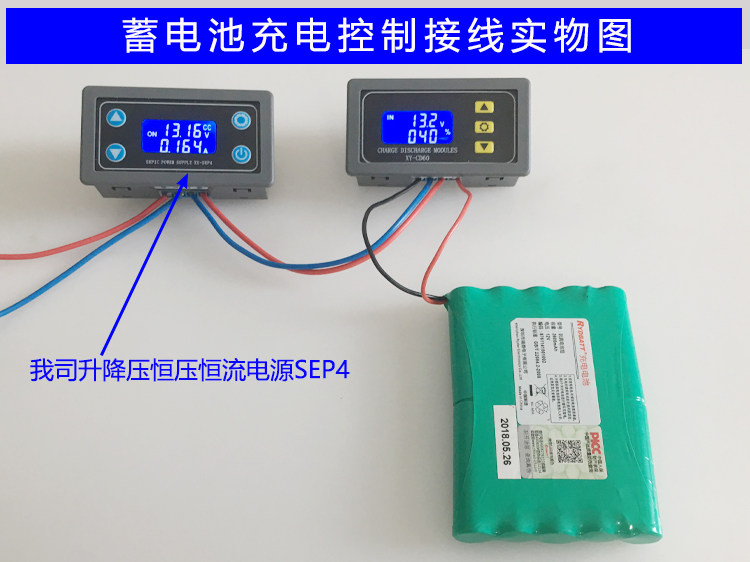

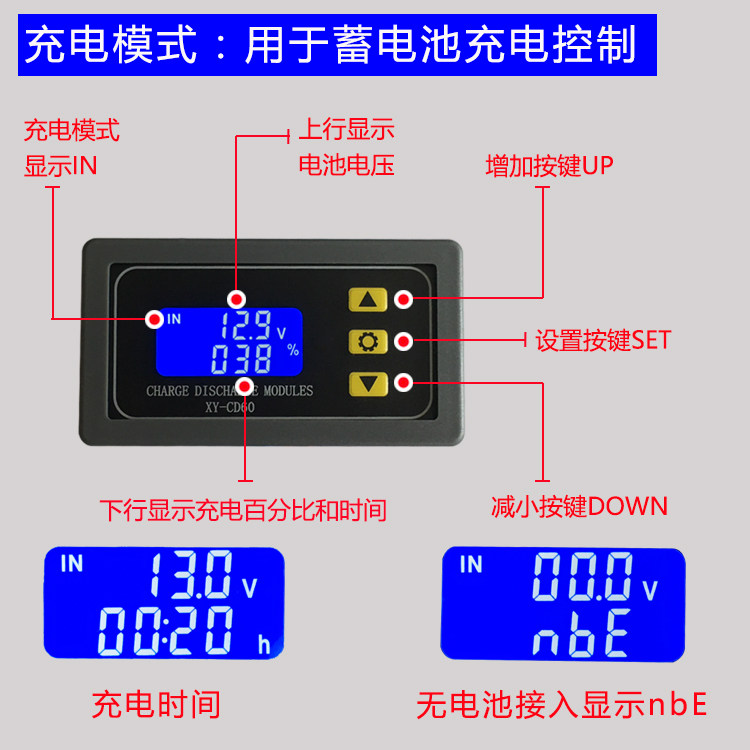

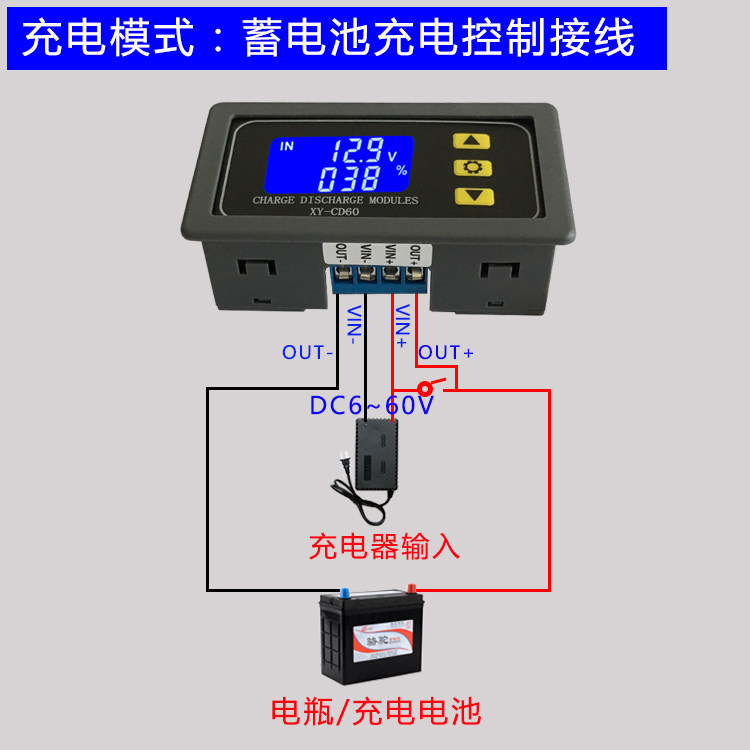

Режим зарядки в

Установив верхнее предельное напряжениеUP, Нижнее предельное напряжениеdn;≤Нижнее предельное напряжениеdn, Реле включилось, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи≥Верхнее предельное напряжениеUPРеле было отключено и завершило автоматическую зарядку; реле было включено, и во время вспышки она заряжалась.

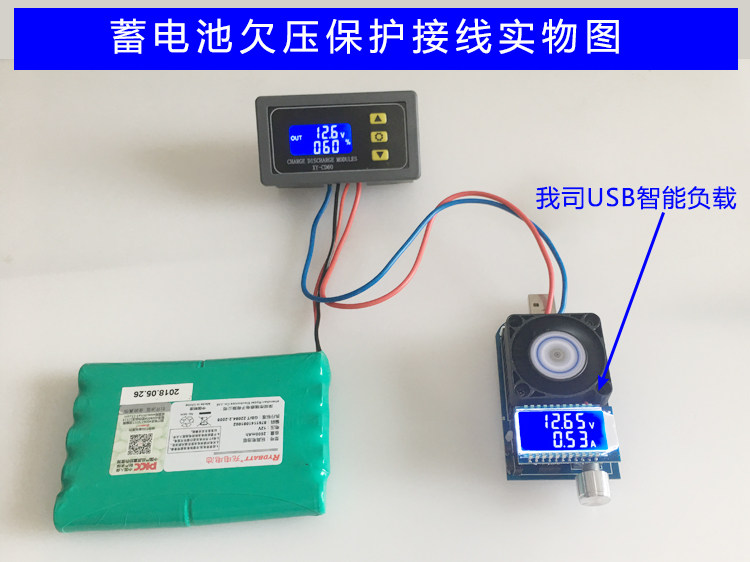

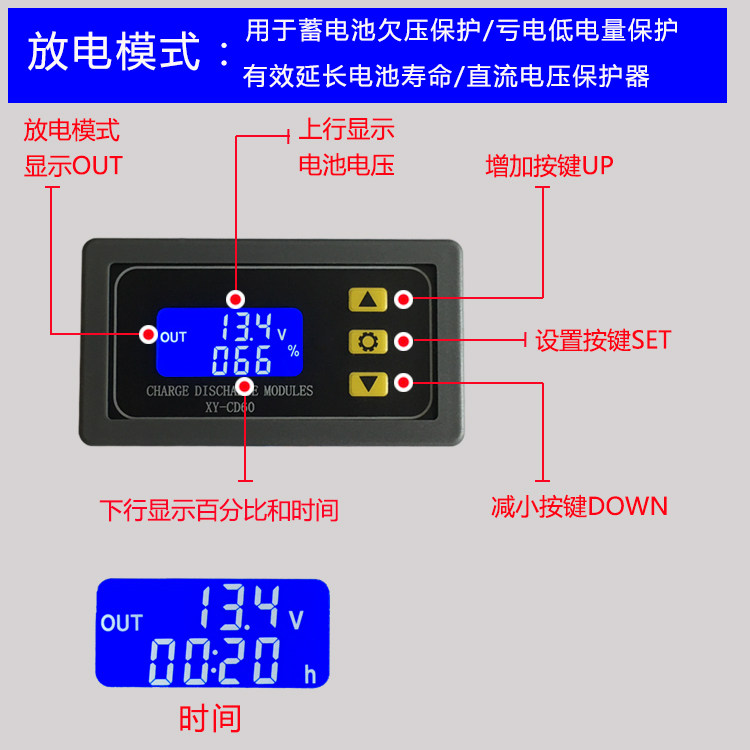

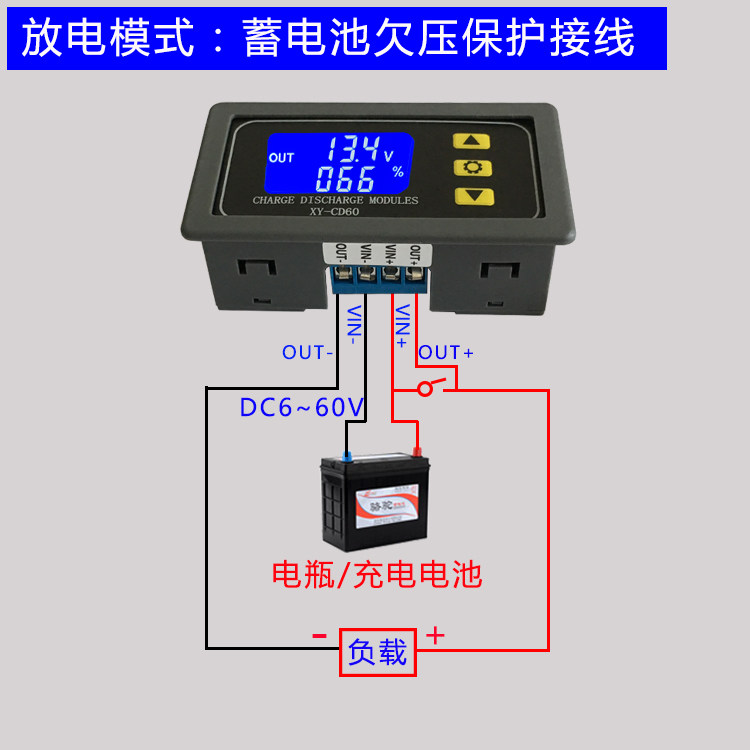

Режим разряда

Установив верхнее предельное напряжениеUP, Нижнее предельное напряжениеdn;≥Верхнее предельное напряжениеUP, Реле привод, запуск разряда; при напряжении батареи≤Нижнее предельное напряжениеdnРеле отсоединяется и завершается функция автоматического разряда; реле включается, вытекает, указывая, что это разряд.

Примечание:Этот продукт является простым контроллером напряжения. Он должен открыть и отключить выход через реле, только роль переключения и не может быть преобразована.

Описание функции:

1. Расчет процента напряжения:напряжение батареи/(Верхнее предельное напряжение-Ограниченное напряжение)

2. Ключевая функция:

UPкнопка:Короткий дисплей переключателя нажатия%И время, длинная пресса5Режим переключения, режим зарядки:IN, Режим разряда:OUT

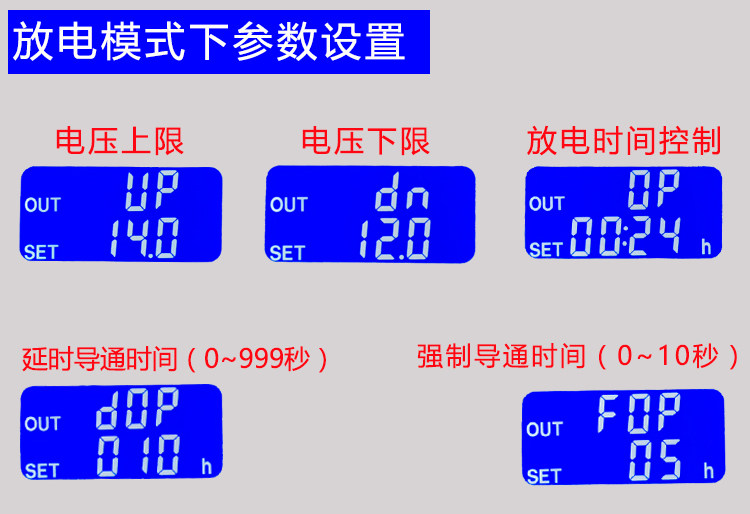

SETкнопка:Короткий нажмите, чтобы просмотреть параметры текущих настроек;НажиматьSETДержите клавишу, чтобы ввести интерфейс настроек параметров, установитьUP: Верхний предел напряжения,dn:Нижний предел напряжения,OP: Время направления,dOP:Задержка времени общения (0-999 секунд),В режиме разрядаFOP: Принудительное время выполнения (0-10Второй)

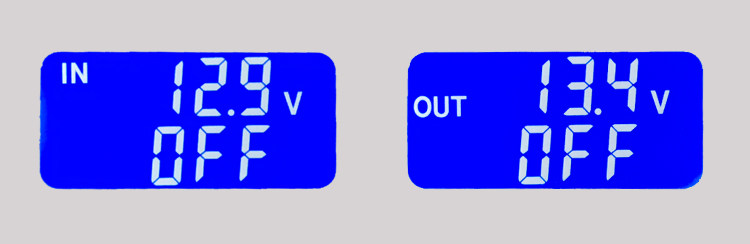

DOWNкнопка:собаказакрытие/После включения реле включения (функция аварийной остановки), жидкокристаллический дисплейOFF, Отключение эстафеты





НажиматьDOWNДержите, установите статус ЖК -подсветкиL-P:OFFПодсветка всегда яркая,ON:Подсветка5--10Автоматически выключите через минуты; разбудите любые ключи после погашения.

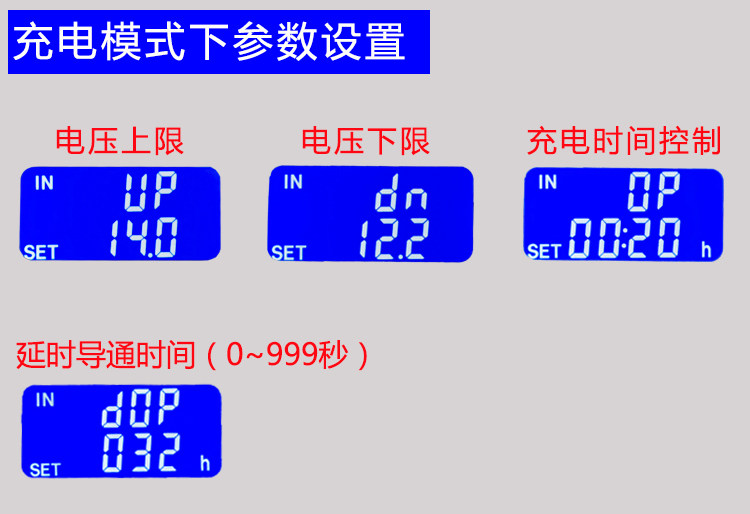

3. Настройки параметров

 аНажиматьSETКлюч введите интерфейс параметров параметров;

 b. После ввода интерфейса параметров параметров пройдите черезсобакаSETКлюч, параметры настройки переключения;

 c. После выбора параметров вы можете пройтиUP/DOWNКлавиша установлена ​​на поддержку короткого нажатия и длинного нажатия;

 d. Если вы хотите установить другие параметры, повторите шагиb),c);

 т. после всех параметров параметров завершены,НажиматьSETКлюч, выйти и сохранение;



3.1 Зарядка/Функция управления временем разряда

   При настройке параметров времениOP НЕ -ЛИЗЕР/Контроль времени выписки;/При выписке,Начните таймер;Установите время на завершение,Автоматическое отключение реле,Завершите одну зарядку/Процесс разряда;Если время завершено,Режим зарядкиВниз,Напряжение обнаружения <нижнее предельное напряжениеdnилиРежим разрядаВниз,Напряжение обнаружения ＞ верхнее предельное напряжениеUP,Автоматически закрыть функцию управления временем зарядки и дисплей Flash H:ER Напомните пользователям, что настройки параметров времени неразумны; нажмите любую клавишу, чтобы прекратить мигание;

     В случае, когда не открывает время зарядки/разрядки, продукт будет записывать полное время за раз. Когда интерфейс отображения времени въезда, вспышки отображают время зарядки; тогда отображение времени выхода. Интерфейс или следующая зарядка повернута ON (REVAY DIVEN);

3.2 Параметр Автоматическое обнаружение:

   При настройке параметра при выходе, если нижний предел напряженияdn ≥Верхнее предельное напряжениеup, Система будет мигать“ERR”К инструкциям;

3.3DOP DOP(0~999Второй):

     Завершите одну зарядку/разрядка,Снова открыть интервал;

3.4Dowloping Drive для обязательного времени запуска FOP(0~10S):

      После встречи с условиями кондиционирования реле,Обязательный привод от реле(0~10S),Снова обнаружить напряжение батареи;Эта функция в основном для функции разряда,Некоторые испытательные нагрузки в настоящее время подачи,Он мгновенно снизится до нижнего предельного напряжения,Ошибка -Trigger приводит к отключению реле,Не могу выполнить нормальные процессы разряда;





Общий анализ неисправности

     Q: Сколько подходитVИспользовать?Сколько подходит этот продуктVНапряжение?

     Ответ: этот подходит для самого низкого6V,Наибольший60VИспользовать в диапазоне напряжений, максимальный уровень расходов48V,потому что48VПолная зарядка батареи60VСжигание влево и вправо, если ваша батарея выше, чем48VПожалуйста, выберите другие модели.

ВОПРОС: РЕЛА СЛАВА О В силе силы!

Ответ: Это связано с тем, что ваш ток зарядки слишком велик, или емкость батареи слишком мала, чтобы достичь верхнего предела напряжения. После отключения реле после отключения напряжение быстро падает до нижнего предела напряжения, и оно начнут заряжаться. Вам нужно сократить ток зарядки. Обычно1приезжать1.5,нравиться20AHТок зарядки аккумулятора, как правило, находится в2-3Aо!Обратите внимание, что большая зарядка тока приведет к ускорению батареи, барабанными мешками и даже взрывами!

Q: Какой метод управления?Можно ли заряжаться автоматически?Вы можете использовать его во время зарядки?Может ли это быть ограничено?

Ответ: Например, это управление напряжением, установите нижний предел напряжения12.0V, Верхний предел напряжения14.5V, Напряжение взимается14.5VЭто значение отключено, и напряжение уменьшается до12.0VРеле снова закрыто и начинает зарядку; вы можете использовать боковую зарядку. Метод управления напряжением может быть выключен и включен. Вы не можете ограничить ток. Ток зарядки полностью зависит от вашего зарядного устройства!

Q: Введите12VВы можете дать это?24VЗарядка батареи или вход48VМожет ли это12VБатарея заряжена?

Ответ: Это простой контроллер напряжения, который играет только роль переключения и не может быть заряжена батареей, так что какое зарядное устройство вы хотите взимать с себя зарядку!необходимый!
