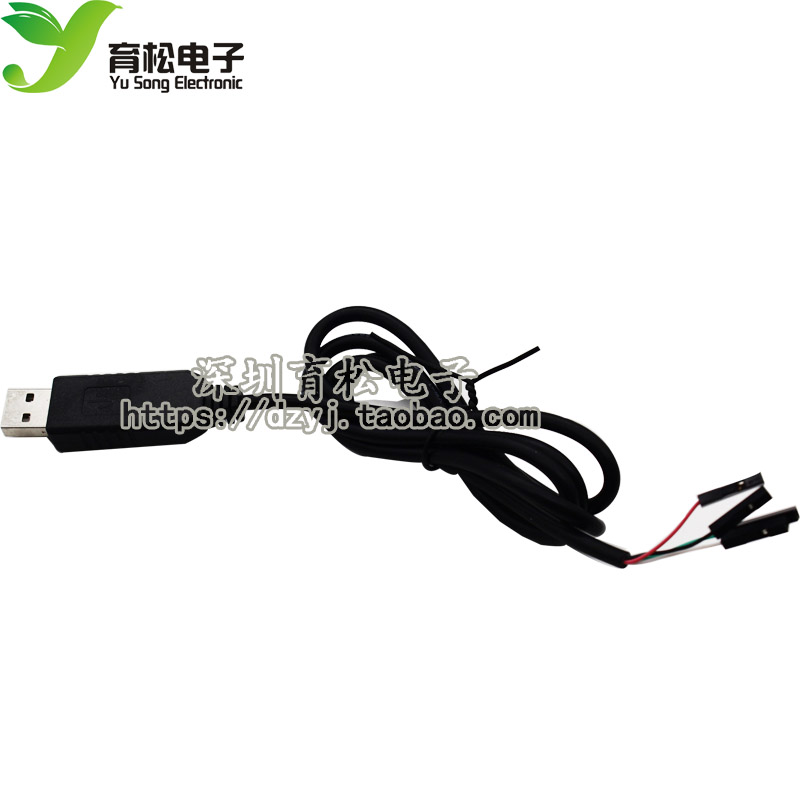

PL2303HX USB TO TTL RS232 Модуль модуля модуля USB Turning Turning Line Line Line
Цена: 74руб. (¥3.49)
Артикул: 40177549407
Доставка по Китаю (НЕ включена в цену):
53 руб. (¥2.5)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:深圳宇峰电子元器件模块工具
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.072руб.
¥0.133руб.
¥5.9125руб.
¥0.49руб.
Адрес загрузки:https://pan.baidu.com/s/1o7YDiA2
Около 30 граммов 30 граммов
наименование товара:USB в TTL Line Line
длина :1 метр
Чип:PL2303HX, PL2303TA
Порядок линии определяет Red+5V, черный GND, зеленый txd, белый RXD
Специальная записка:
(1) Это соединение просто продает небольшие доски, инструмент.Мы не знакомы с тем, как использовать, поэтому мы не можем предоставить оперативное руководство.Поскольку на рынке много моделей, и все руки -на способности очень разные, мы не гарантируем, что вы можете добиться успеха.Не дайте нам выигрышного или плохого обзора, потому что мы не сможем добиться успеха, тогда мы больше жаловались, чем Dou E!
(2) Каждый из нас, отправленных, проверяется.Прежде всего, сделайте простой тест, метод очень прост: если вы вставляете линию на компьютер, компьютер проведет «Найдите новое оборудование ...», используйте Universal Meter Black Pen Connection (GND), красный Печка для подключения (RX) и соответственно (TX) может измерить напряжение, что означает, что небольшая плата должна быть хорошей.Здесь особенно объяснено, что если (GND) получает в оборудование с напряжением, мощность сжигается, поэтому пользователь должен точно измерить штифт игла устройства перед проводкой пользователя, чтобы не вызывать ненужные потери!
Некоторые покупатели случайно сжигают чип или не работают, или сама машина не поддерживает обновление.Такие ситуации не дают возврата или возврата поведения, и при этом они не получают средних и плохих отзывов.
Метод иглоукалывания и объяснение:
Перед подключением, пожалуйста, найдите определение закрепления штифта, особенно GND не должен быть подключен к контактам с напряжением, а сторона RX и TX не должна быть подключена к игле VCC. Обязательно сжигайте чип проводки, пожалуйста, заплатите Внимание, не принимайте свою собственную небольшую доску для экспериментов, иначе мы не будем нести никакой ответственности.Обязательно найдите хорошую иглу.
Метод подключения: требуется только 3 линии, чтобы снова прошить машину. Как правило, используются только три сигнальные линии RX TX GND. VCC не нужно подключаться.На нем есть 4 и 5 швов. Нет необходимости собирать иголки VCC и BT.При использовании, пожалуйста, подключите RXD с целевой платой TX. TXD подключен к целевой плате RX. GND подключен к GND. Если нет, вы можете настроить RX и TX.
Все модули выпускаются на заводе с помощью двойных тестов!
Должен -посмотреть домой:
Друзья, которые покупают эту доску, должны иметь электронную основу.По крайней мере, вы должны знать эти вещи RX TX GND VCC. Если вы не знаете, пожалуйста, не покупайте их. Если вы купите, вы не получите его.
Не покупайте его снова, если у вас нет электронного фундамента!ПересечениеКаждый модуль, продаваемый этим магазином, отправляется самим владельцем. Хорошо сохранить его. Пожалуйста, не получайте слепо Изменения, пожалуйста, покупатели!ПересечениеПересечение
Обратите внимание, что мы не предоставляем учебники по обновлению.Предоставьте USB для обновления TTL и научите вас, как проводка.
Некоторые покупатели случайно сжигают модуль или не работают, или сама машина не поддерживает обновление.Этот модуль не дает возврата или возврата.
Метод соединения:
RX до TX;
TX до RX;
Земля -7 -Ground (GND к GND)
USB Swing Port Функция маленькой платы:
1 Простая последовательная связь.
2 маршрутизатор или обновление прошивки ADSL.
3 GPS Серийная связь.
4 Обновление прошивки жесткого диска.
5 Простые в использовании, RX получает TX MCU; TX получает RX MCU.И не нужно использовать MAX232 для изменения.
6 Супер терминалы; обычно используемые инструменты серийной отладки.
7 Различных спутниковых машин.
Ждать ...
