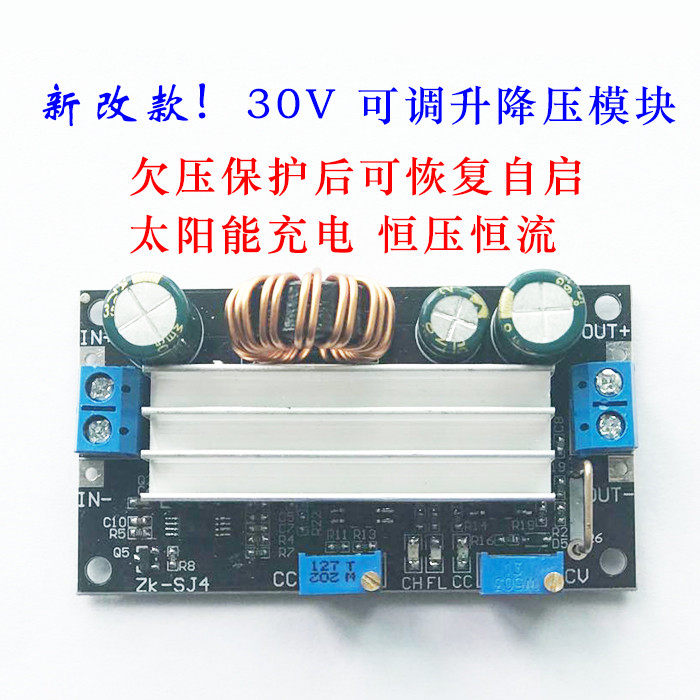

Модуль питания напряжения напряжения напряжения может увеличить напряжение напряжения, и снижение солнечной зарядки может восстановить постоянный поток постоянного напряжения SJ4
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Улучшенная версия!ПересечениеПересечениеДля солнечной зарядки.
Изысканное изготовление, строгий выбор сырья и надежное качество.
Введение:Широкий вход напряжения составляет 4,8-30 В, а широкий выходной выход составляет 0,5-30 В, что может увеличить напряжение и более низкое напряжение. Например, если вы отрегулируете выходное напряжение до 18 В, то входное напряжение 5-30 В изменяется случайно, небрежно, изменяется, изменяется, изменяется. и выход 18V будет постоянным; например, вы будете вводить 12 В, отрегулировать настройки уровня мощности при выходе 0,5-30 В.

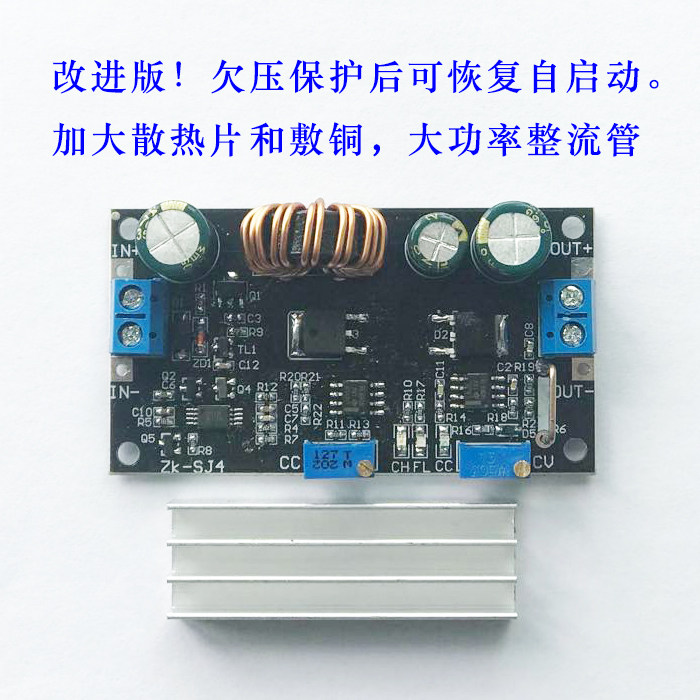

Высокая мощность, высокая эффективность и производительность лучше, чем решение XL6009/LM2577.Примите внешнюю высокую мощную MOS, большую упаковку, большой ток, высокий ток высокого давления Шоттки.Увеличить рассеяние тепла и меди.
Ток может быть установлен для ограничения выходного тока, постоянного привода тока, зарядки аккумулятора и других случаев.
Комбинированная выходная анти -внедренная ирригационная функция, Без дополнительного анти -встроенного диода при зарядке аккумулятораСущность
Параметры продукта:
Входное напряжение:4.8-30V
ВыходНапряжение:0.5-30V
Выходной ток:Может работать стабильно в течение длительного времени3A , может достигать 4А с улучшенным рассеиванием тепла
Выходная мощность:Натуральное тепло рассеяние 35 Вт, укрепление рассеивания тепла 60 Вт
Эффективность конверсии:Около 88%
Защита короткого замыкания:иметь
рабочая частота:180KHZ
размер: Длинная*ширина*высота  68*37*22 мм, установите Aperture 3 мм
масса: 38.7G
Инструкции:
1.В качестве нормального модуля подъема и быстро развития с возможностями защиты от перегрузки
Инструкции:
(1)регулироватьCVПостоянный потенциометр постоянного давления, Сделайте выходное напряжение до желаемого значения напряжения
(2) Использовать мультиметр10AТекущий измерение передачи вывода короткого тока (просто непосредственно получайте две таблетки на выходной конец),Настройка одновременноCCХенгли потенциометрСделайте выходной ток достичь заранее установленного значения защиты от перегрузки.(Например, текущее значение, отображаемое мультиметром.2AЗатем вы можете достичь максимального тока только при использовании модуля2AТок достигает2AКогда включен индикатор постоянного постоянного давления красной, в противном случае индикатор погашает)
Примечание. При использовании в этом состоянии из -за выходного конца0.05Европейское сопротивление отбора проб, после подключения нагрузки0~0.3VПадение давления, это нормально!Это падение давления не понижено вашей нагрузкой, а на сопротивление отбора проб.
2.Используйте в качестве зарядного устройства
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
Инструкции:
(1) Убедитесь, что вам нужна плавающая зарядная напряжение и ток зарядки аккумуляторной батареи; (если параметры лития батареи являются3.7V/2200mAh,Тогда напряжение плавающего заряда4.2V, Максимальный зарядный ток1C, то есть2200mAПолем
(2) В условиях воздушной нагрузки универсальный счетчик, измеряющий выходной напряжение, регулируя потенциометр постоянного напряжения для достижения выходного напряжения до плавающего напряжения зарядки; (если3.7VЛитийная батарея заряжается, а выходное напряжение регулируется на4.2VТолько)
(3) Использовать мультиметр10AТекущий измерение передачи вывода короткого тока (просто непосредственно получайте две таблетки на выходной конец),Настройка одновременноХенгли потенциометрСделайте выходной ток до заранее определенного значения тока зарядки;
(4) Зарядка тока ротора по умолчанию на фабрику0.1Двойная зарядка тока;(Во время процесса зарядки ток батареи постепенно уменьшается, и он постепенно преобразуется из постоянного тока в постоянную зарядку напряжения. Если установлен ток зарядки1A, Поэтому, когда зарядный ток меньше, чем0.1AКогда синий свет умер, зеленый свет включен, а батарея заряжается в это время.)
(5) Подключите аккумулятор и заряд.
(шаг1,2,3,4Для: Входной мощность подключения к терминалу выходной конец пуст и не подключает батарею)
3.Как высокая силаLEDИспользование модуля привода Hengliu
(1) Определить, что вам нужно ездитьLEDРабочий ток и максимальное рабочее напряжение;
(2) В условиях воздушной нагрузки универсальный счетчик, измеренный выходной напряжение, отрегулируйте потенциометр постоянного напряжения для достижения выходного напряженияLEDМаксимальное рабочее напряжение;
(3) Использовать мультиметр10AТекущая передача измеряет ток с коротким цепи, и потенциометр постоянного тока может быть отрегулирован, чтобы выходной ток достигает заранее определенногоLEDРабочий теч;
(4)LED, Тестовая машина.
(шаг1,2,3Для: введите источник питания, выход не подключенLEDлампа.Полем
Примечание: этот модуль превышает3A,35WПри использовании, пожалуйста, укрепите рассеяние тепла!ПересечениеПересечение
Меры предосторожности:
1. Ввод модуляIn-Forbinded и Output Outs-Corp ConnectionВ противном случае, постоянная функция тока будет проходить.
2. Убедитесь, что питание питания питания питаниябольше, чемМощность, необходимая для выходной нагрузки!
3. Ввод модуляНет входной анти -анти -рид -функцииПожалуйста, обратите внимание на положительное и отрицательное направление электрода питания питания.
4. Если модуль хочет полностью загрузить выход, входное напряжение составляет более 8 В. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт.Значение тока модуля 4а, предпосылкаОграничен максимальной выходной мощностьюНапример, выход 17V, ток не должен быть больше 2А.
5. МодульС выводом функции защиты от короткого циклаСущность
6. МодульСуществует защита давления входной задолженностиФункция, по умолчанию составляет около 4,2 В. После ниже этого значения выход автоматически отключен. После восстановления входного напряжения вы можете начать себя.
7. Модуль содержитТри индикатораИндикатор состояния постоянного потока постоянного напряжения (красный, режим постоянного тока является ярким), индикатор зарядки (синий), полный инструкций (зеленый, размер ротора составляет 1/10 от установленного тока).
