LTC3780 Автоматическое напряжение напряжения подъема напряжения/постоянный ток постоянного напряжения/солнечная энергия/модуль зарядки/с электрическим током
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот источник питания представляет собой модуль питания с высокой стабилизацией.Когда входное напряжение меньше, чем, выше, чем, равное выходному напряжению, выходное напряжение может оставаться стабильным.Например, когда выход установлен на 12 В, тогда, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В.Этот модуль имеет полную функцию защиты и может использоваться в солнечной зарядке.
Преимущества:
- Поставляется с текущей таблицей напряжения, простой в использовании;
- С помощью металлического корпуса он может быть зафиксирован на других субстратах, чтобы выжимать тепло;
- Вход использует заменяемую страховую трубку для защиты источника питания и оборудования;
- В всей версии электролитического использования используются импортируемые оригинальные патчи, низкое сопротивление и высокочастотные конденсаторы, так что рябь сводится к точке замораживания;
- IC использует линейный импортный оригинал;
- Постоянное давление, постоянный ток и под защита давления (MPPT более подходит для зарядки солнечной энергии)
- Индикатор выходной ошибки, дрейф выходного напряжения слишком серьезный, короткие и другие сбои включены;
- Черные окислительные рассеянные таблетки теплоиспаления тепловая диссипация, эффект рассеяния тепла лучше, чем исходный алюминиевый лист;

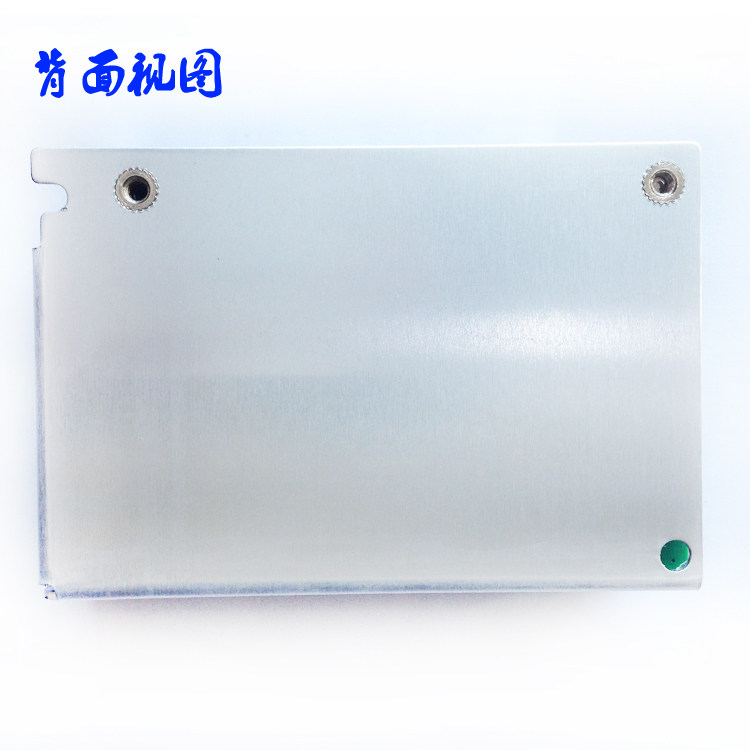

- Задняя алюминиевая пластина на задней панели закреплена на дне модуля через термовой кремниевую пленку, что может обеспечить хорошее рассеяние тепла без учета изоляции и рассеивания тепла.
- Индуктивность использует алюминий железа кремния, 0,8 двойная линия параллельна, а тепло меньше;
Электрические параметры:
- Входное напряжение: DC5-32V;
- Выходное напряжение: DC1V-30V непрерывно регулируется; по умолчанию 12 В доставка,Если вам нужно другое напряжение, обратите внимание на его принятие;
- Выходной ток: в течение длительного времени в 8А, пик 10aПредметы
- Выходная мощность: длинная 80 Вт, пик 130 Вт, более 80 Вт, укрепите рассеяние тепла;
- Выходные Ribples: 50 мВ (от 12 В до 12 В, измерены 5a)
- Диапазон рабочей температуры: -45 ~ + 85 ℃

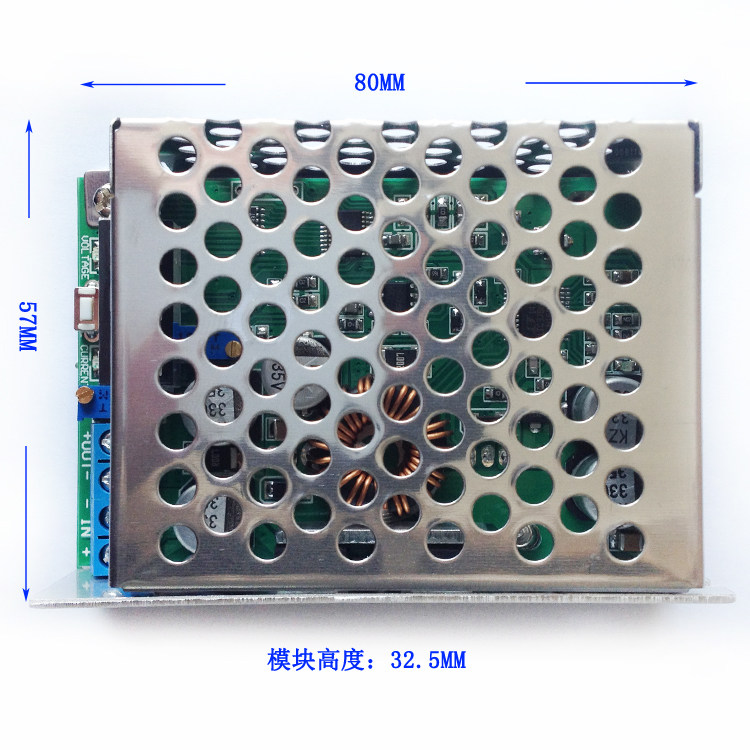

- Размер: 80*57*32,5 мм (длина*ширина*высота)
- Короткая защита цирки: да
LTC3780 Инструкции Совета по сохранению конституции Конституции
Вы можете покупать и использовать наш модуль напряжения. Пожалуйста, внимательно прочитайте следующие инструкции. В противном случае компания не будет гарантией или заменена из -за ущерба, вызванного ненадлежащим использованием.
Этот модуль принадлежит к источнику питания напряжения автоматического подъема. Когда входное напряжение ниже, чем, выше, чем, равное выходному напряжению, выходное напряжение может оставаться стабильным и неизменным.Например, когда выход установлен на 12 В, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В; давление и защита от короткого окружения; все компоненты могут достигать промышленных приложений; они могут быть идеально Применяется к различным случаям, таким как зарядка, светодиодный водитель с высокой мощностью, источник питания оборудования, питание транспортных средств и т. Д.
Электрические параметры:
1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10 В или более
2. Выходное напряжение: DC1V-30V непрерывная регулировка; по умолчанию 12 В доставка;
3. Выходной ток: 10A (максимум) в течение 7A в течение длительного времени, по умолчанию 4A доставка;
4. Выходная мощность: длительное 80 Вт, пиковое значение 130 Вт, пожалуйста, усилите рассеяние тепла после 80 Вт;
5. Выходные линии: 50 мВ (от 12 В до 12 В, 5a измерены);
6. Диапазон рабочей температуры: -45 ~ + 85 ° C;
7. Размер: 80*57*32,5 мм (длина*ширина*высота);
8. Короткая защита цирки: да;
Инструкции:

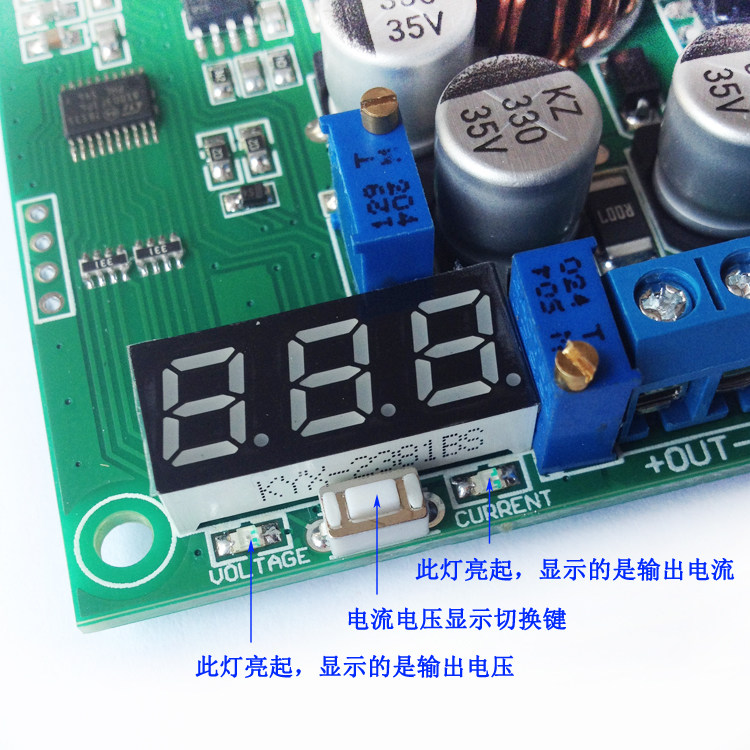

1Выходное напряжение. Отображение переключателя тока:На модуле есть кнопка для переключения дисплея тока напряжения.Нажмите кнопку, когда включен светодиодный свет в положении напряжения, в настоящее время цифровая трубка показывает выходное напряжение; затем нажмите кнопку, чтобы зажечь, когда будет освещено текущее местоположение.
2.Метод регулировки выходного напряжения:Введите источник питания, нажмите кнопку, переключитесь на состояние отображения напряжения, отрегулируйте потенциометр выходного напряжения (увеличивайте по часовой стрелке, уменьшайте против часовой стрелки) до необходимого напряжения;
3.Выходной метод регулировки тока:Входной подключенный источник питания, выход непосредственно подключен (выходной положительный полюс непосредственно получает отрицательный электрод,Перед коротким подключением, пожалуйста, регулируйте текущий потенциометр около 30 кругов, чтобы выходной ток регулируется на минимум), Отрегулируйте текущий потенциометр (увеличивайте по часовой стрелке, уменьшается против часовой стрелки) до тех пор, пока текущее значение дисплея цифровой трубки, такого как 5A, не может быть заряжено при подключении к батарее.
Примечание. Если оно используется для оборудования для постоянного напряжения, вам нужно только установить максимальный выходной ток.
  При использовании, пожалуйста, отречь защитную пленку на металлической оболочке, чтобы укрепить рассеяние тепла.
