Блок питания, литиевые батарейки, модуль, 100W, 32v, 7v, 5v, 35v, 19v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Конвергенция, Evergrande и постоянная доска объема потока |
Параметры модуля:

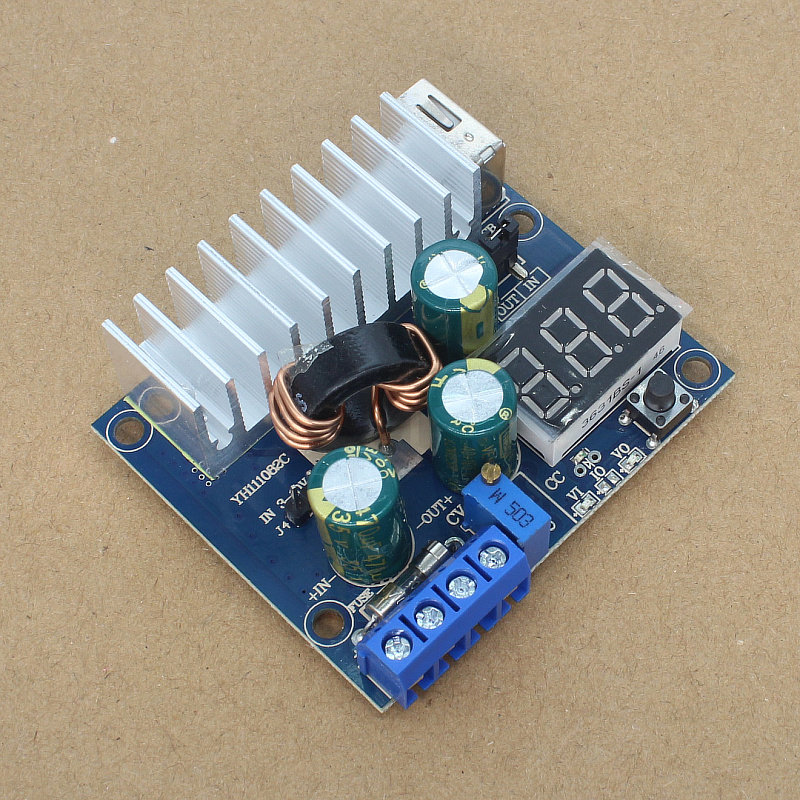

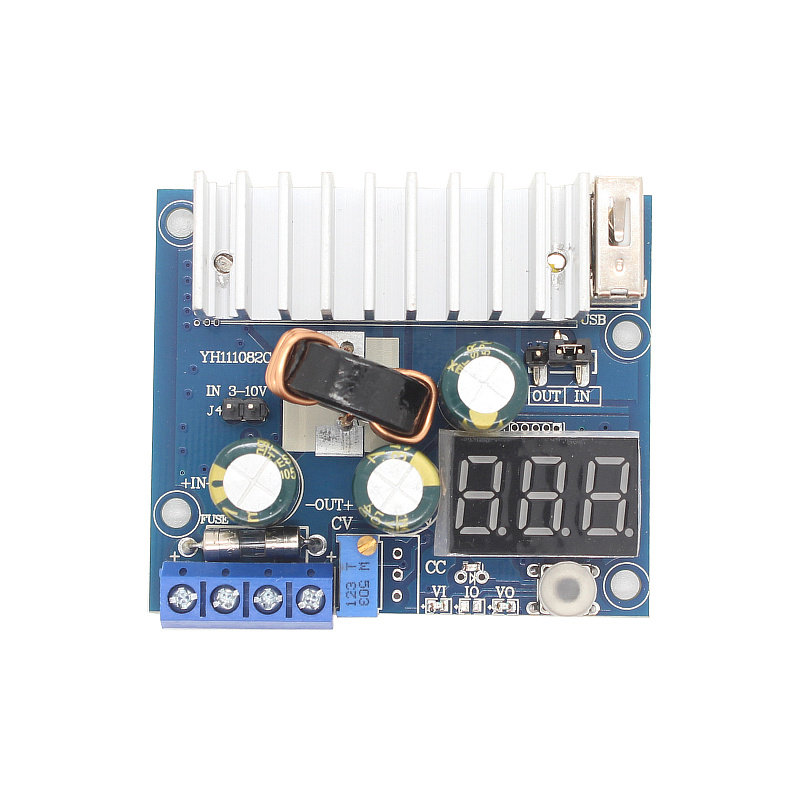

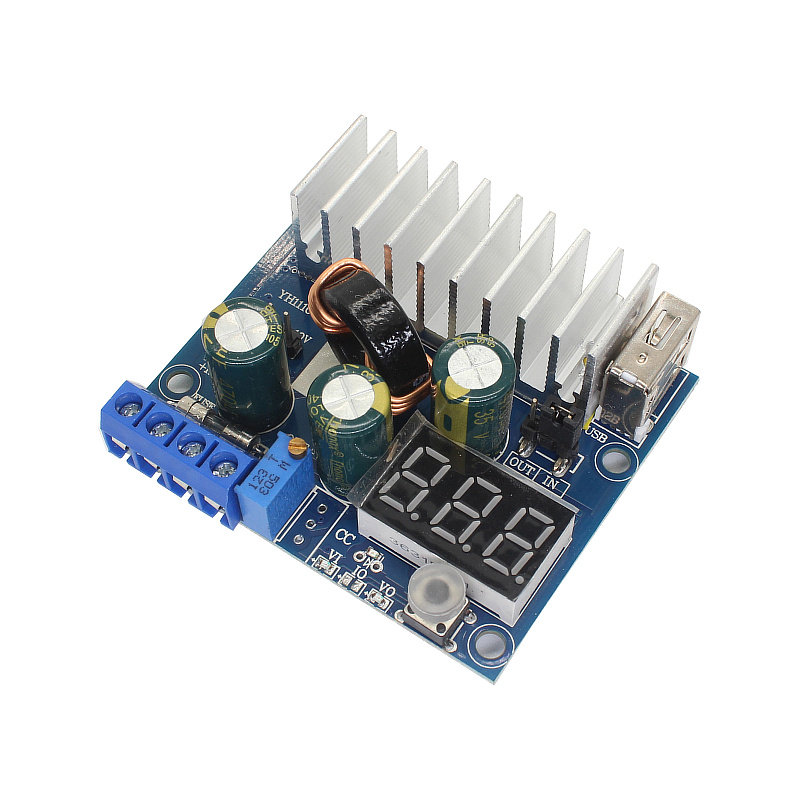

Название модуля: 100W модуль Boost.Обратите внимание, что это плата питания усиления. Выходное напряжение должно использоваться выше, чем входное напряжение, и не поддерживает более низкое напряжение!
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение:1. Вход 3-10 В (для применения ввода низкого напряжения)
2. Вход 6-32V (для широкого применения ввода напряжения) выбирает через модуль.
Входной ток:10a (max) больше 6А, пожалуйста, укрепите рассеяние тепла
Статический рабочий ток:15ma не содержит тока измерителя напряжения (когда 12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток будет увеличиваться)
Выходное напряжение:3-35V можно регулировать непрерывно (вывод по умолчанию 19V, если вам нужно другое напряжение, пожалуйста, объясните владельцу магазина.)
3-35 В фиксированный выход (для пакетов клиентов)
Выходной ток:6Макс превышает 5a, укрепите рассеивание тепла (связано с входной разницей в выходных давлениях, тем больше разность давления, тем меньше выходной ток)
Выходная мощность: =Входное напряжение*6A, например: вход 3,8 В*6a = 22,8 Вт, 5 В*6a = 30w,
12 В*6A = 72 Вт, введите 24V*6A = 144W,Для использования следует использовать вход с низким напряжением. Если одна строка входа литийной батареи рекомендуется использовать его в пределах входной мощности 15 Вт.В этом магазине есть еще одна низкомулаживательская доска, пожалуйста, проконсультируйтесь с магазином.
Рабочая температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
Частота работы: 280KHz
Эффективность конверсии:До 96%(эффективность связана с входом, выходным напряжением, током и разностью напряжения)
Защита от сверхтока:Да (вводится более 12А, автоматически уменьшает выходное напряжение, существует определенная ошибка диапазона.)
Защита короткого замыкания:Да (введите 15а предохранитель) Двойная защита короткого замыкания, безопасное использование.
Введите защиту против коннекции:Нет, (если вам нужно ввести строку диода)
Сопротивление идентификации:Планшет, iPad, iPhone (некоторые схемы распознавания мобильных телефонов разные, вам нужно настроить)
Минимальный балл датчика напряжения:0,05 В (автоматическая десятичная точка переключения ниже 10 В)
Метод установки:4 3 -миллиметровые винты
Проводка:ТерминалыотказалсяСварочная мощность
Размер модуля:Длиной 60 мм высотой 50 мм высотой 20 мм
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход, можно отрегулировать при 12-35 В, с измерителем напряжения, отображая более интуитивно понятный.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. DIY большой ток мобильной питания, единый литий -аккумулятор, может быть увеличен до 5 В, поставляется с USB -портом и сопротивлением распознаванию, и существует большой выход тока 2,5А, который может быть заряжен одновременно.
Инструкции:

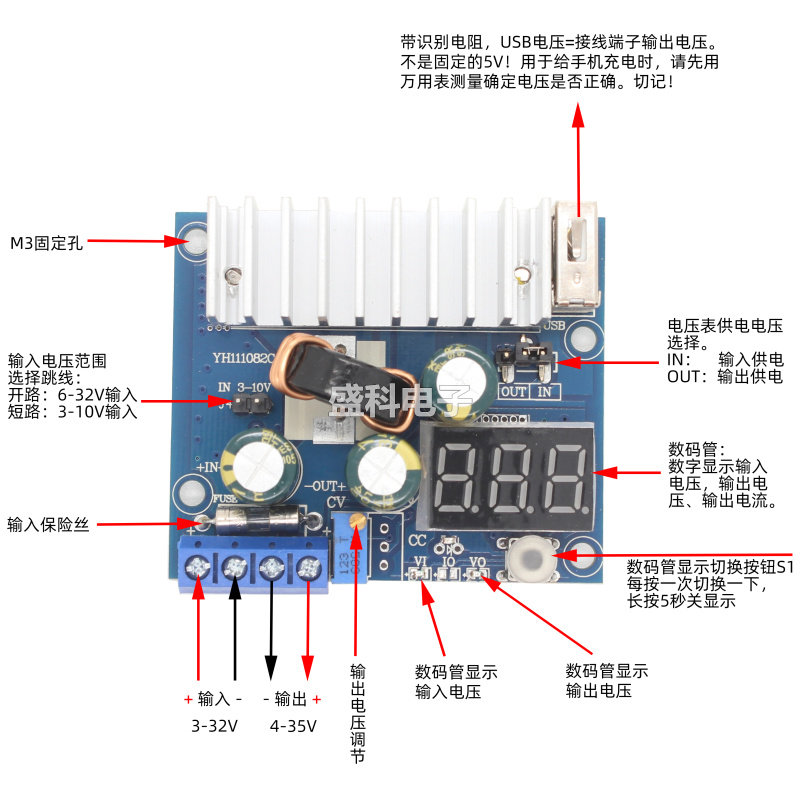

1. Введите выбор источника питания:Выберите через линию J4 Jump на доскеВыбирайте.
Open: 6-32V ввод.Короткий замыкание: 3-10 В вход.
2. Выбор источника питания датчика напряжения:Спасение питания может быть выбрано через линию прыжков на плате, независимо от того, предоставляется ли источник питания входным или выходным (в таблице входы, таблица OUT является выходом). Более низкое напряжение может уменьшить потерю измерителя напряжения.Просто коротко переплетенный провод с помощью прыжковой крышки, снять крышку прыжков, манометр напряжения не работает.
3. USB -выходной порт:Соединение USB -пластины напрямую подключено к выходному концуКогда он используется для 3V литров и 5 В, его можно использовать для непосредственной зарядки мобильного телефона.Следует отметить, что при использовании USB -вывода определите, соответствует ли выходное напряжение с вашим цифровым напряжением продукта. Помните!ПересечениеВ противном случае вы будете сжечь свои цифровые продукты.
В -четвертых, переключатель для отображения напряжения:Этот модуль показывает входное напряжение и выходное напряжение через переключатель светового переключателя. VI представляет входное напряжение, а VO представляет выходное напряжение.Нажмите переключатель, чтобы отобразить, и нажмите на него на 5 секунд, чтобы отобразить.Нажмите еще 5 секунд для отображения.
5. Поправка напряжения отображения:Этот модуль может эффективно отображать напряжение. Он отображается с помощью тонкой -поднимая потенциометр на задней панели платы.
В этом модуле используется исходный чип повышения высокой эффективности и исходную большую току с низким уровнем резистентности MOS и алюминиевую алюминиевую индуктивность железа.Высокая эффективность работы, небольшое отопление.Выходные два 470UF/35V с низким уровнем резистентности электролита, выходные рябь ниже.С ногами производительность стабильная.
Утолщенный алюминиевый радиатор непосредственно упакован в силовую трубку. Эффект рассеивания тепла далеко за пределами поверхности силовой трубки. Конструкция охлаждения может быть более стабильным в течение длительного времени.Интерфейс USB переносится, и сопротивление распознавания было достигнуто. Вам нужно только подключиться к литийной батарее, чтобы сформировать большой мобильный источник мобильной питания. Он очень удобен и является первым выбором DIY.
Список доставки:
- Модуль большого давления: 1
