Блок питания, модуль, ноутбук, 100W, 12v, 19v, 32v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Введение
Этот модуль мощности тщательно спроектирован, а основные компоненты импортируются.
использоватьПластырь, Магнитный сердечник с высоким уровнемВ дополнение к выводуИмпортированная емкость патча и большое количество керамической емкостиЭффективно уменьшить выходную передачу и повысить надежность модуля.Чтобы уменьшить тепловое сопротивление и улучшить конструкцию эффекта охлаждения, плата PCB разработана с помощью толстой меди и независимых от переключателей
ВходАнти -коннекционная защита, ВыходЗащита короткого замыкания

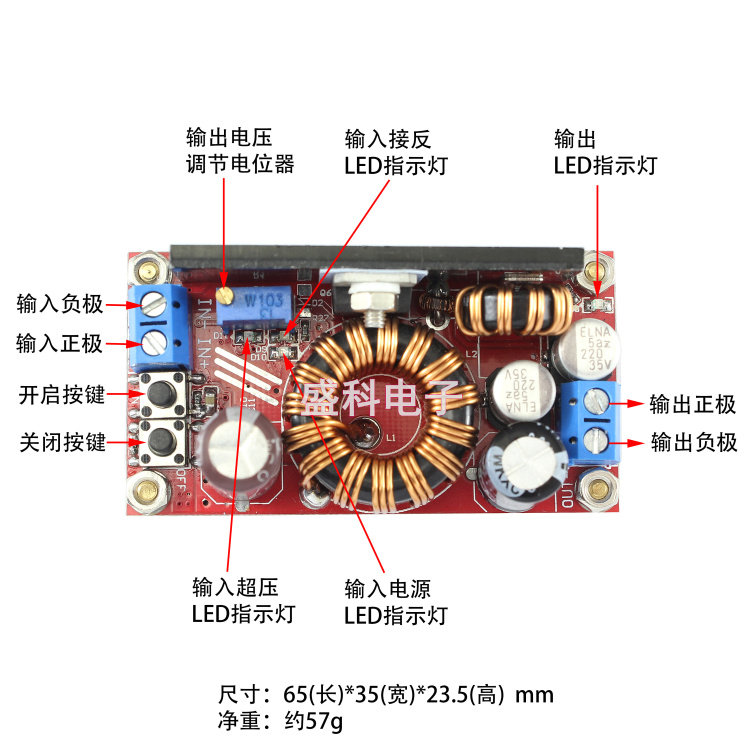

Параметр модуля
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение:9-16V
Выходное напряжение:(1) Непрерывная регулировка(10-32VПолем
(2) Фиксированный выход (любой выбор между 10-32 В),Пожалуйста, сообщите магазину при покупке.
(3) Если вам нужно более высокое напряжение, пожалуйста, свяжитесь со мной напрямую
Выходная мощность:Рейтинг100 Вт, 120 Вт за короткое время (менее 1 минуты)
Эффективность конверсии:95%(измеренный 16 В выработка 19 В 2,5А)
Уровень отключения:100KHz
Вывод Ripple: 25mV(MAX) 20м полосы пропускания
Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (в пределах выходной мощности 85 ° C в течение 40 Вт)
Температура полной нагрузки:40 ℃
Без нагрузки ток:Типичный 20 мА
Ток после выключения:Типичные 1 мА (входные светодиодные светильники могут быть удалены, ток в основном 0)
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Защита короткого замыкания:Автоматически закрывается (после того, как вывод установлен на короткие сведения, пожалуйста, подтвердите, что выход не имеет короткого замыкания перед нажатием клавиши загрузки). Короткая защита -это мера по исправлению положения ошибки работы. Пожалуйста, не преднамеренно коротко.
Войдите в презумпцию полиции:Введите более чем 16,5 В (Входное напряжение не может превышать 18 ВПолем
Введите защиту против коннекции:Входное напряжение подключено к анти -красному светодиодному свету, чтобы зажигать сигнал тревоги, и включен правильный синий светодиодный свет.
Метод переключения:Торги“ON”Для кнопки загрузки другая - кнопка выключения. (Когда необходимо выключить выключение, вам нужно нажать клавишу выключения, пока выходной синий светодиодный свет не будет погашен, около нескольких секунд)
Проводка:Сварка
1). DIY Выход может отрегулировать источник питания транспортного средстваВам нужно только войти в свой источник питания 12 В, вы можете (10-32V) свободно отрегулировать выходное напряжение, но выходное напряжение не может быть ниже, чем входное напряжение.
1) Универсальный автомобильный ноутбук.Вход подключен к вашему источнику питания 12 В, а выход настраивается в напряжение вашего ноутбука для работы.
2).Вы можете использовать источник питания 12 В для зарядки батареи выше 12 В, например, 24 В батареи.
3). Питание питания для вашего электронного оборудованияПока напряжение регулируется к необходимому вам напряжению, и ток не превышает номинального тока, оно может работать нормально.
4).Когда вы вводите определенный проект, вы вводите 9.5-16V, и ваша система платы нуждается в мощности около 24 В, а его мощность очень высока. Мощность обычного модуля DC-DC слишком мала, затем вы выбираете наше это это . Модуль будет вашим хорошим выбором. Вы можете работать без отладки непосредственно к машине, и легко сделать повышение высокой эффективности.
