Ноутбук, блок питания, совместимая материнская плата, 12v, 3.5 дюймов, 120W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

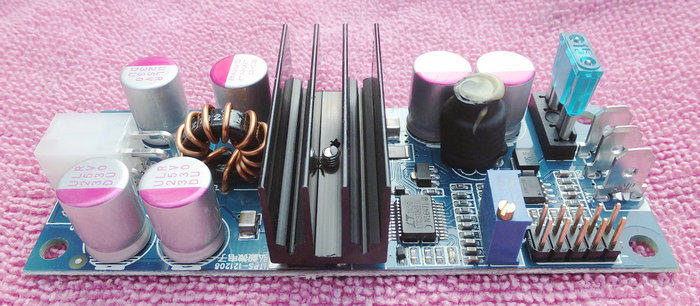

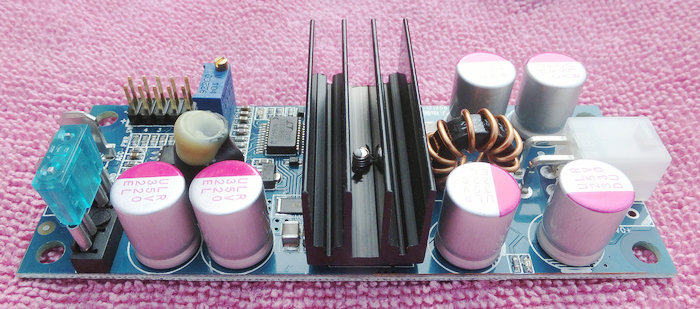

Модель продукта: ITPS-121208
Описание продукта:

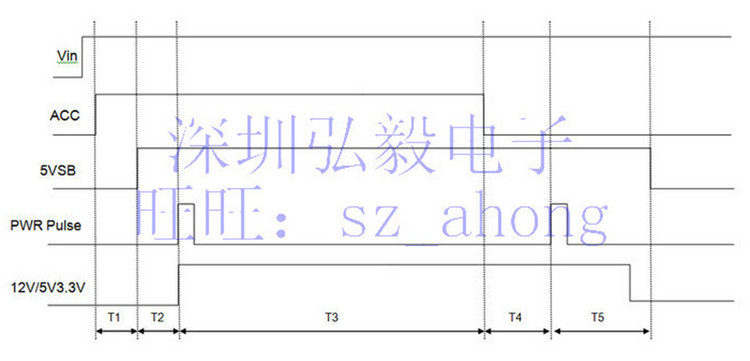

ITPS-121208-это источник питания материнской платы компьютера, предназначенный для единичного источника питания. Он имеет функцию переключения задержки ITPS. Транспортное средство работает через 3 секунды после зажигания автомобиля. EssenceПосле того, как транспортное средство отключено, компьютер и питание могут быть отключены в соответствии с установленным временем задержки, входя в режим резервного силы с низким уровнем мощности. Не беспокойтесь об использовании батареи электромобиля, в результате чего автомобиль не стрелял.Когда транспортное средство является ненормальным, его необходимо переоценить (в течение 5 секунд), а компьютер не перезагрузится или не отключается.
ITPS-121208 является высокоэффективным модулем автоматического подъема напряжения напряжения. Он использует LTC3780 Linear в качестве основного чипа управления.Входное напряжение может быть выше, чем выходное напряжение или ниже выходного напряжения, а выходное напряжение остается стабильным.Например, когда выход установлен на 12 В, тогда, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В.
Выходное напряжение модуля 2-24 В непрерывно регулируется, что подходит как для одной материнской платы 12 В, так и для материнской платы ноутбука с 19 В или другим напряжением.Он может широко использоваться в источнике питания ноутбука, источнике питания транспортных средств, источнике питания промышленного управления, моделированию питания, встроенной системе и так далее.
Функции:
- Широкий диапазон входного напряжения: 5 ～ 32 В
- Выходное напряжение: 2-24 В. Непрерывная регулировка, доставка по умолчанию 12 В
- Максимальный выходной ток: 10a (вход 14 В, выход 12 В)
- Непрерывная выходная мощность: 120 Вт
- Введите предел тока: 15a (плагин -в предохранителе мини -автомобиля)
- Принять передовую технологию синхронного выпрямления, самая высокая эффективность конверсии может достигать 98 %
- Рабочая частота: 250 кГц
- В частности, цепь поглощения входной волны предназначена для автомобильной среды
- Входная и выходная проводная терминал пряжки блокировки подходит для среды вибрации автомобиля. Длительное использование не упадет
- Полный сплошной фильтр -конденсатор, высокая температурная сопротивление, стабильная, выходная рябь малой
- Выходная перегрузка, короткая защита, даже если выходной конец не боится короткого замыкания, схема будет автоматически защищена
- Управление коммутатором Smart ACC
- Интеллектуальный мониторинг напряжения батареи
- 8 Необязательный рабочий режим задержки
- Введите отсутствие защиты напряжения, выход автоматически выключается, когда напряжение батареи ниже 12 В после выключения питания ACC
- Нет входной защиты обратного соединения, вход и вывод
- Функция мягкого запуска, чтобы убедиться, что не было перегружающего напряжения во время процесса мощности

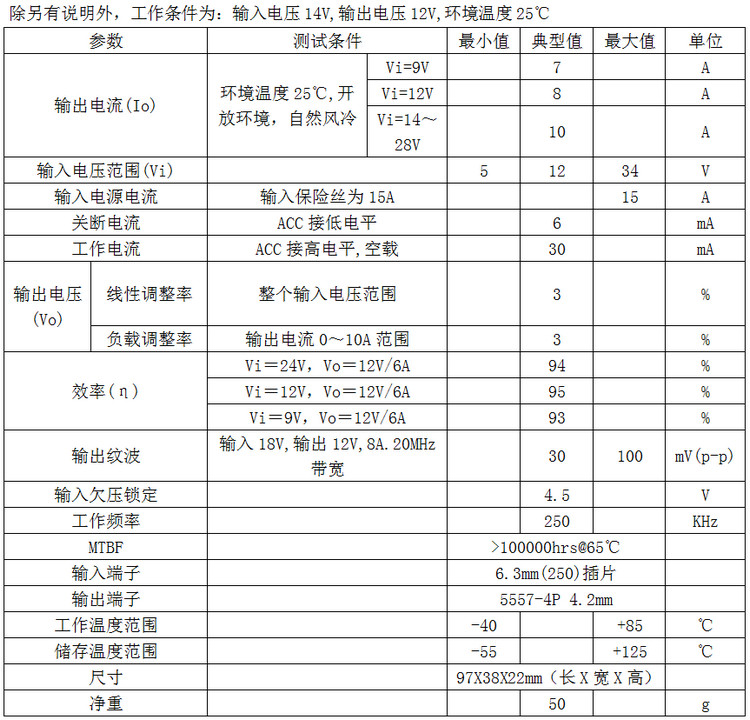

Спецификация:

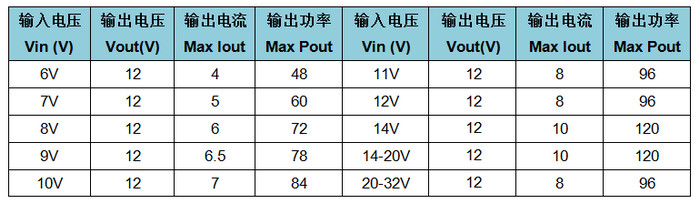

Типичные характеристики ввода и вывода:

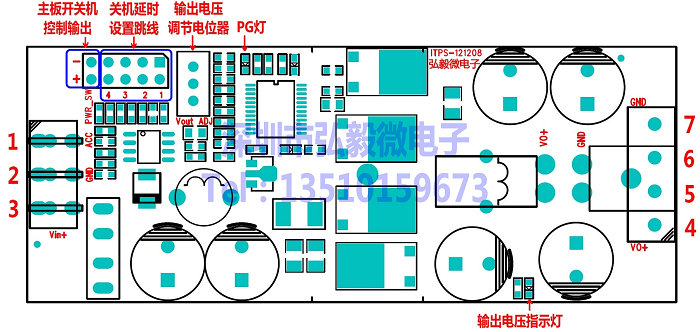

Инструкции по подключению:
Инструкции по точкам:
1. ACC (включить конец), подключитесь к электроэнергетике с высоким уровнем уровня (1 В ~ входное напряжение), работа с низким уровнем (0V) не работает.Вы должны получить линию ACC на автомобиле при применении автомобиля, и вы можете напрямую получить входной положительный полюс во время тестирования.Если ACC не подключается, источник питания не работает.
2. GND, входной отрицательный электрод
3. VIN+, введите положительный полюс
4. Vo+, выходной положительный V
5. VO+, выходной положительный полюс
6. GND, выходной отрицательный электрод
7. GND, выходной отрицательный электрод
- PG Light: вывод коротки
- Индикатор выходного напряжения: свет на работе, уничтожить в режиме ожидания
- Выходное напряжение Регулирование потенциометра: низкое выходное напряжение в часовой стрелке, высокое выходное напряжение вместо часовой стрелки
- Выход управления переключением материнской платы: если вы хотите достичь автоматического открытия и выключения материнской платы, вам необходимо подключиться к PWR_SW материнской платы, которая может достичь автоматической мощности ACC и отключения задержки после отключения питания ACC.Обратите внимание, что PWR_SW отличается положительными и отрицательными столбами. Вставка может сделать материнскую плату нельзя включить или выключить после загрузки. В настоящее время вам нужно только вставить.Не поднимайте вручную.При работе в режиме 0 ACC не требует проводки.

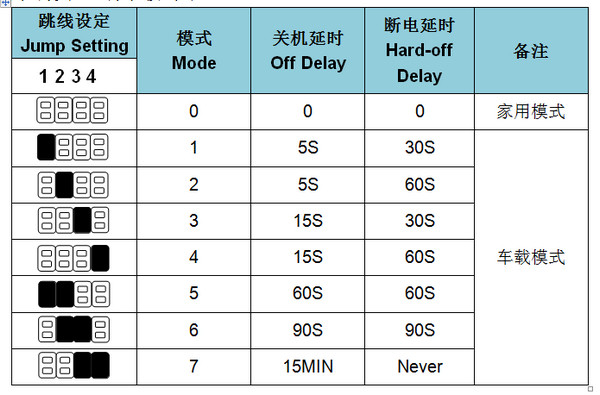

- Отправить настройку задержки перемычки: (режим по умолчанию 1)
Последовательная карта

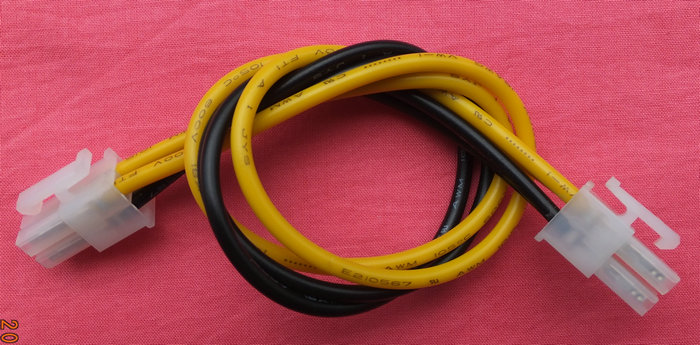

Прикреплен к этому магазину пользовательскому ATX  4P-4P-шнур, длиной 22 см, 18#Pure Copper Low Impedance

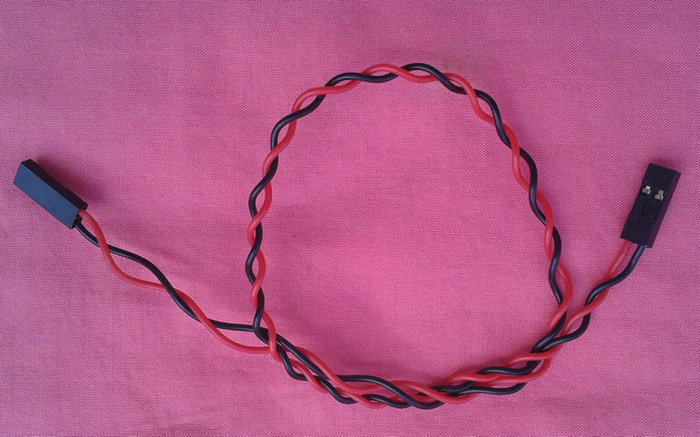

  Прикрепите 2p DuPont, длиной 28 см, используется для подключения к источнику питания к линии управления загрузкой материнской платы

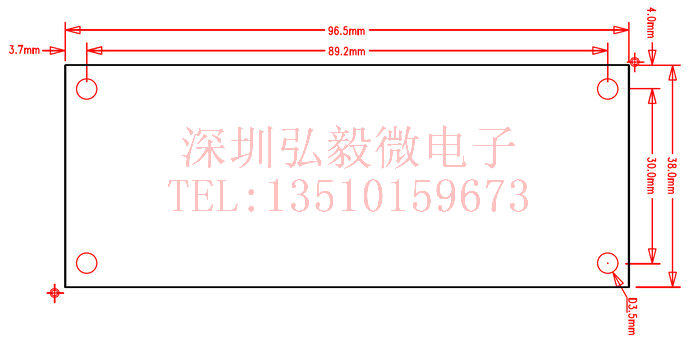

Размер установки:
Список доставки:
1.ITPS-121208 Электростанция.
2.ATX  1 4P-4P-шнур, длиной 22 см.
3,2P Lupont Line, 28 см в длину.
