Teclast, блок питания, ноутбук, 12v, 20A, 240W

Цена: 5 262руб.    (¥249)
Артикул: 36737695093

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市弘毅微电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥5106руб.
¥1583 339руб.
¥581 226руб.
¥701 480руб.
  • Информация о товаре
  • Фотографии

Модель продукта: ITPS-121215

Описание продукта

ITPS-121215-это автоматический модуль питания напряжения напряжения подъема. достичь 240 Вт 240 Вт. Сущность

Характеристика автоматического подъема напряжения заключается в том, что входное напряжение может быть выше, чем выходное напряжение или ниже выходного напряжения, в то время как выходное напряжение остается стабильным и неизменным, а модуль автоматически переключается между напряжением напряжения и режимом более низкого напряжения.Например, когда выход установлен на 12 В, затем, когда входное напряжение изменяется от 5 до 34 В, напряжение выходного напряжения не изменилось в 12 В.

Этот модуль имеет функцию задержки переключения ITPS. Три набора линий прыжков на плате могут устанавливать различные различные рабочие режимы и задержку выключения, задержку с питанием и поддержать автоматическое открытие и выключение компьютера и ручного выключения.Благодарность питания обрабатывается только в течение 5 секунд после стрельбы транспортного средства (ACC подключает). Он эффективно избегает переходного напряжения запуска двигателя и повреждения аккумулятора.После того, как транспортное средство отключено (ACC Power Off), компьютер не будет перезагружаться и не отключаться в определенный период времени (выключенная задержка, установленная линейкой прыжков).После того, как транспортное средство выключено в стойле, после задержки выключения, установленной линейкой прыжков, источник питания автоматически отправляет инструкцию отключения на материнскую плату и выключите компьютер.После выключенной задержки за пределами настройки перемычки отключите источник питания 12 В, и модуль входит в режим резервного силы с низкой мощностью.В состоянии низкого энергопотребления ток составляет менее 5 мА. Не беспокойтесь об использовании аккумулятора электромобиля, в результате чего автомобиль не попадает в огонь.

Этот модуль подходит для различных компьютеров транспортных средств, аудио транспортных средств, HTPC и радиостанций транспортных средств. Он также может использоваться для питания различными домашними компьютерами и энергоснабжением, поставляемым батареями.В качестве источника питания компьютера его можно использовать только для одной материнской платы 12 В.Материнская плата ATX20/24 интерфейса питания не совместима

Особенности продукта

  • Широкий диапазон входного напряжения: 5 ～ 34 В
  • Максимальный выходной ток: 20А (вход 12 В, выход 12 В), работа в течение длительного времени
  • Максимальная выходная мощность: 240 Вт (вход 19 В, выход 12 В), работа в течение длительного времени
  • Выходное напряжение: 5 ～ 24 В. Непрерывная регулировка, доставка по умолчанию к 12 В
  • Эффективность конверсии: до 98 % (Enter 19V, вывод 12 В/10А)
  • Рабочая частота: 250 кГц, синхронное исправление
  • Функция мягкого запуска, чтобы убедиться, что не было перегружающего напряжения во время процесса мощности
  • Удаленный посланник (ACC) может напрямую управлять переключением выходного напряжения
  • Выходная перегрузка, короткая защита, даже если выходной конец не боится короткого замыкания, схема будет автоматически защищена
  • Чип перегревается, и супер температура автоматически перестает работать
  • Введите предел тока: 20А (входной предохранитель)
  • Введите отсутствие защиты напряжения, прекратите работать, когда входное напряжение ниже 5 В 5 В
  • Нет входной защиты обратного соединения, вход и вывод
  • Используются 4 -слойная плата ПХБ и 2 унции толстой меди.Конструкция многослойной пластины позволяет источнику питания иметь лучшие характеристики EMI и способность антиинтерференции

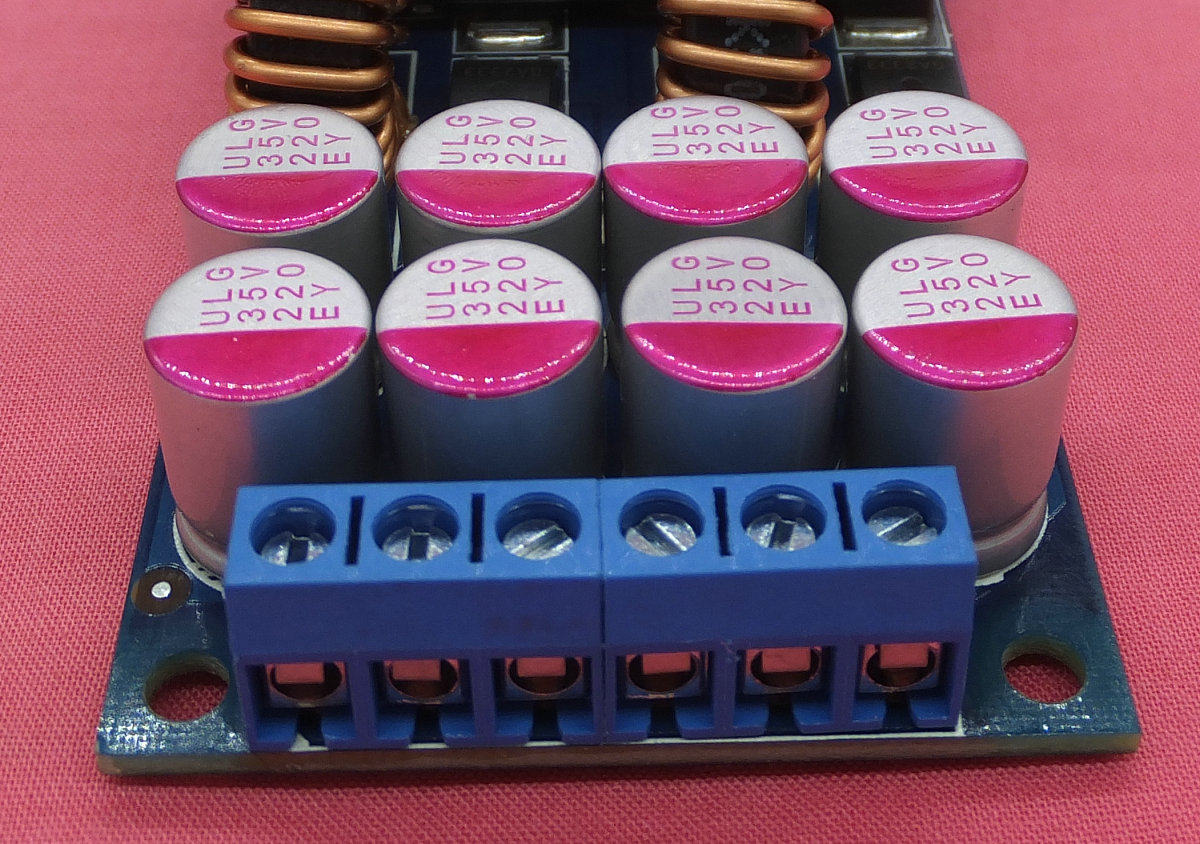

  • Импортированная японская силовая фильтрация конденсаторов, низкие рябь, низкая нагрева, высокая температурная сопротивление, супер -стабильность, срок службы в несколько раз больше, чем у электролитических конденсаторов.Особенно при использовании в условиях экстремальных транспортных средств он может выделить стабильность твердых конденсаторов.
  • Импортированные японские железные кремниевые алюминиевые магнитные кольца.
  • Импорт импорта большого текущего, высокого уровня, низкопроизводительный переключатель
  • Входные и выходные положительные и отрицательные полюсы используют многокомпонентную параллельную параллель. При использовании многочисленного параллельного соединения, потери контакта и потери линии в случае большого тока могут быть уменьшены.В то же время, это также удобно для нескольких нагрузочных проводков
  • Промышленное -Уровень рабочей температуры: -45 ~ + 85 ℃
  • Громкость: 132x45x20 мм (длинный x широкий x высота)
  • Доставка с радиатором

Типичные характеристики ввода и вывода



Входное напряжение

Vin (V)

Выходное напряжение

Vout(V)

Выходной ток

Max Iout(A)

Выходная мощность

Max Pout(W)

Входное напряжение

Vin (V)

Выходное напряжение

Vout(V)

Выходной ток

Max Iout(A)

Выходная мощность

Max Pout(W)

5V

12

8

96

5V

24

4

96

6V

12

9

108

6V

24

4.5

108

7V

12

10

120

7V

24

5

120

8V

12

12

144

8V

24

6

144

9V

12

13.5

162

9V

24

6.75

162

10V

12

15

180

10V

24

7.5

180

11V

12

18

216

11V

24

8

192

12V

12

20

240

12V

24

9

216

14-20V

12

20

240

14-20V

24

10

240

20-34V

12

18

216

20-34V

24

10

240

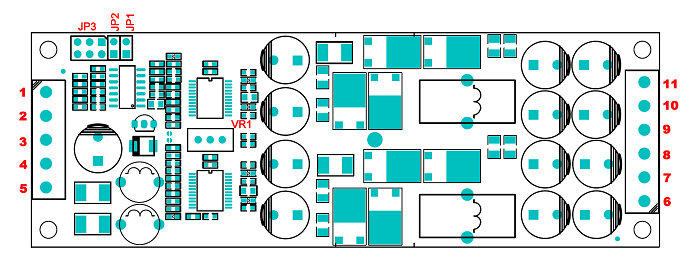

Инструкции по подключению:


  Инструкции по проводке ввода и вывода:

  1: ACC (включить конец), работа на высоком уровне (напряжение 1 В вход), работа с низким уровнем (0V) не работает.В том же случае линия ACC на автомобиле может быть получена в положительном электроде входного источника питания в других случаях (тест).Обратите внимание, что ACC не подключается к питание и не работает.

2: GND, входной отрицательный электрод

3: GND, входной отрицательный электрод

4: Вин, введите положительный полюс

5: Вин, введите положительный полюс

6: VO+, выходной положительный полюс

7: VO+, выходной положительный электрод

8: VO+, выходной положительный полюс

9: GND, выходной отрицательный электрод

10: GND, выходной отрицательный электрод

11: GND, выходной отрицательный электрод

 VR1: выходное напряжение, регулирующее потенциометр, по часовой стрелке, большая часовая стрелка

 JP1: переключитесь на управление выводом и получите PWR_SW материнской платы.Существует полярность, и анти -мэйн доска не может быть включена обычно или выключена через несколько секунд.Приложения не -ПК не подключены

JP2: пусто

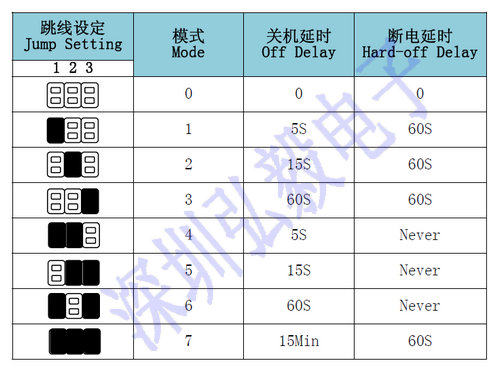

JP3: Отключите настройку задержки, как показано ниже: (Приложения не -ПК могут быть установлены в режим 0, в настоящее время не существует функции вывода задержки коммутатора)

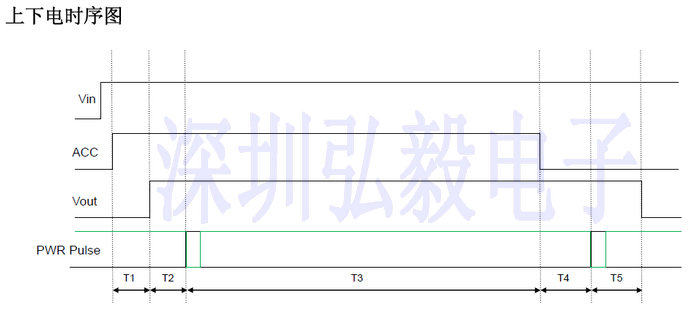

T1: открыть Vout в течение 5 секунд после подключения ACC
T2: Vout открывается на 5 секунд и отправляет импульс загрузки на материнскую плату, компьютер автоматически включается
T3: компьютер работает нормально в течение этого периода
T4: ACC Power Off, задержка источника питания для отправки инструкции по отключению на материнскую плату, компьютер автоматически отключается, в настоящее время Vout все еще имеет вывод.T4 не задержка
T5: После отправки инструкции по выключению Vout задерживается, материнская плата полностью включена, и модуль входит в Dermante Flom
 Режим.T5-тяжелая задержка

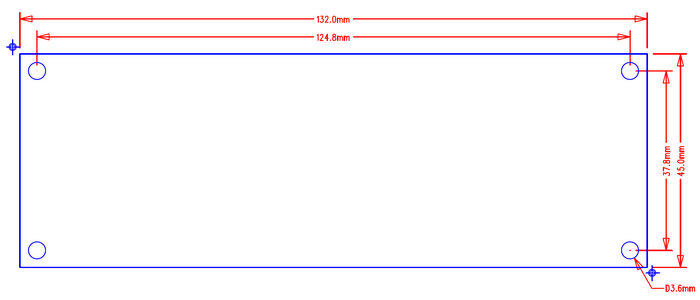

размер структуры
