| Метод изоляции | Через нулевой триггер функция | Индикатор действия | Применимая нагрузка выхода *1 | Введите номинальное напряжение | Модель |
|---|---|---|---|---|---|
| Двухчастотный коммутатор с фотоэлектрическими тремя концами Компонент | иметь | иметь | 10A AC24 ～ 240V *2 | 5 ~ 24 В постоянного тока | G3PA-210B-VD DC5-24 |
| 20A AC24 ～ 240V *2 | G3PA-220B-VD DC5-24 | ||||
| 40a AC24 ～ 240V *2 | G3PA-240B-VD DC5-24 | ||||
| 60a AC24 ～ 240V *2 | G3PA-260B-VD DC5-24 | ||||
| 20А AC180 ~ 400 В | 12~24В постоянного тока | G3PA-420B-VD DC12-24 | |||
| 30A AC180 ~ 400 В | G3PA-430B-VD DC12-24 | ||||
| 20a AC200 ~ 480V | G3PA-420B-VD-2 DC12-24 | ||||
| 30A AC200 ~ 480V | G3PA-430B-VD-2 DC12-24 | ||||
| 50A AC200 ~ 480V | G3PA-450B-VD-2 DC12-24 |

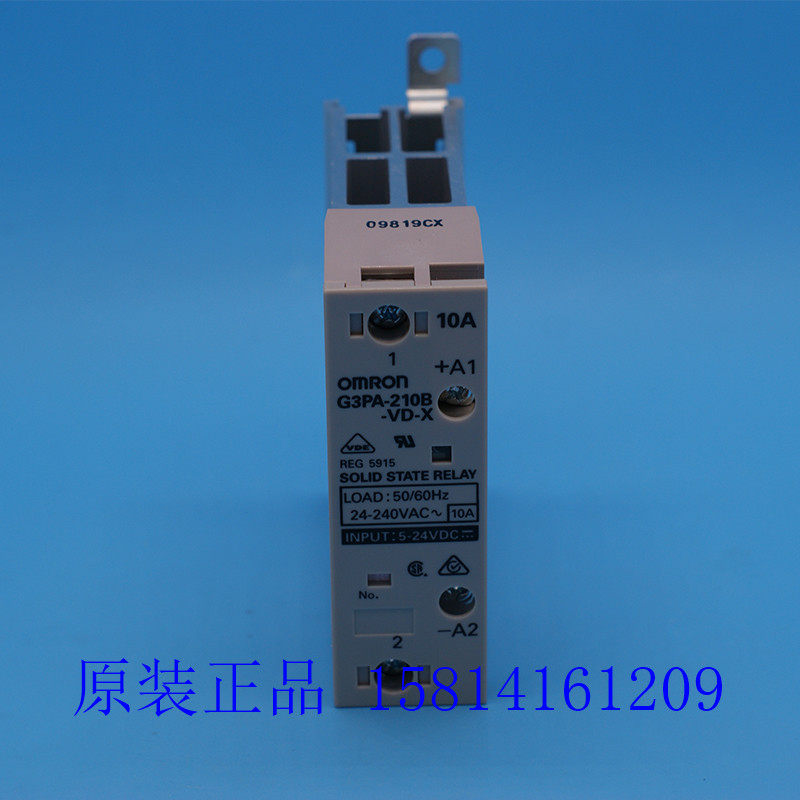

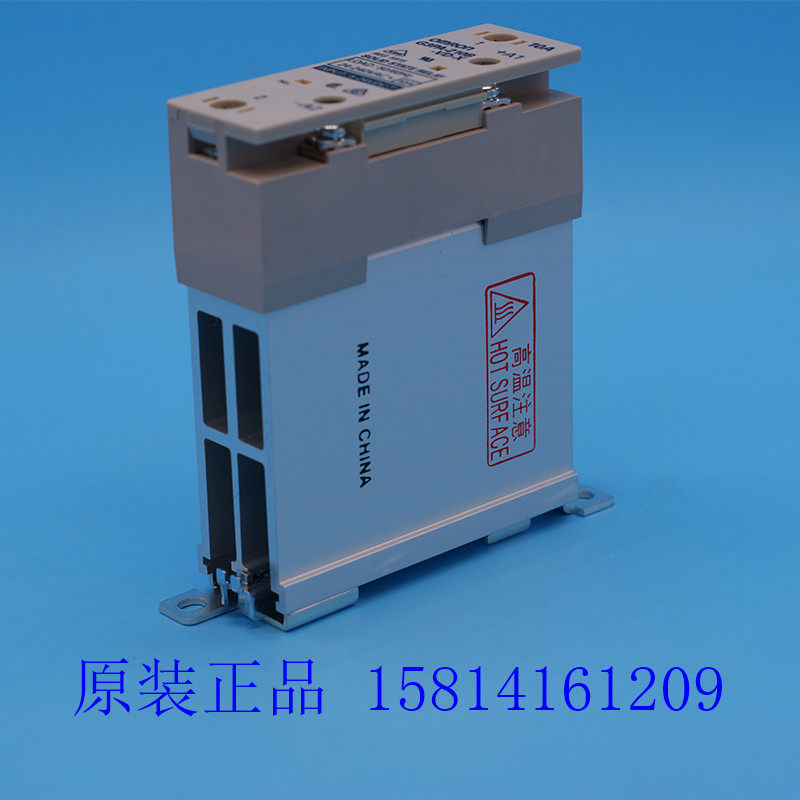

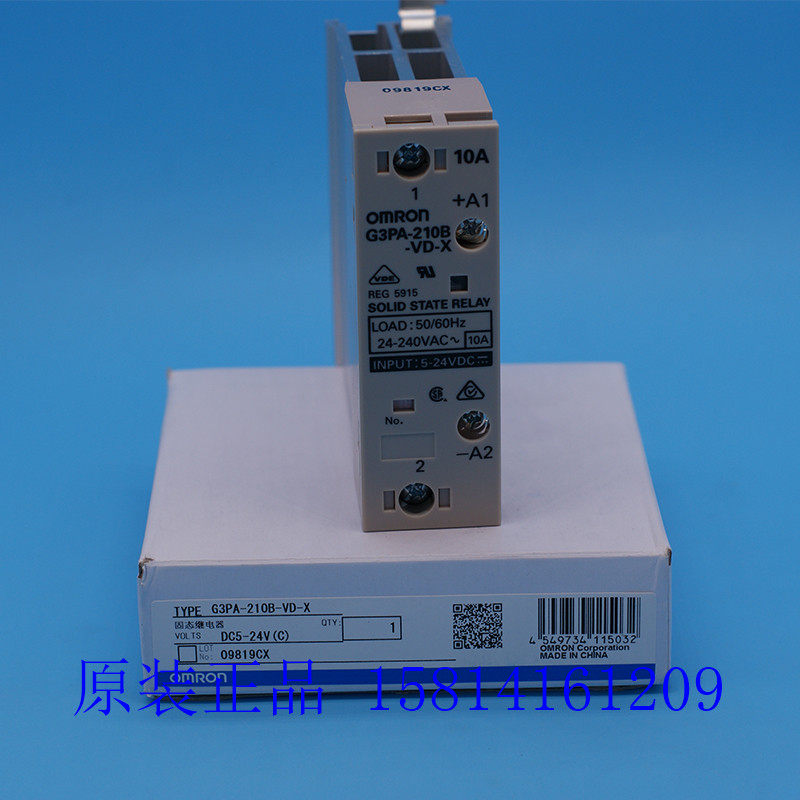

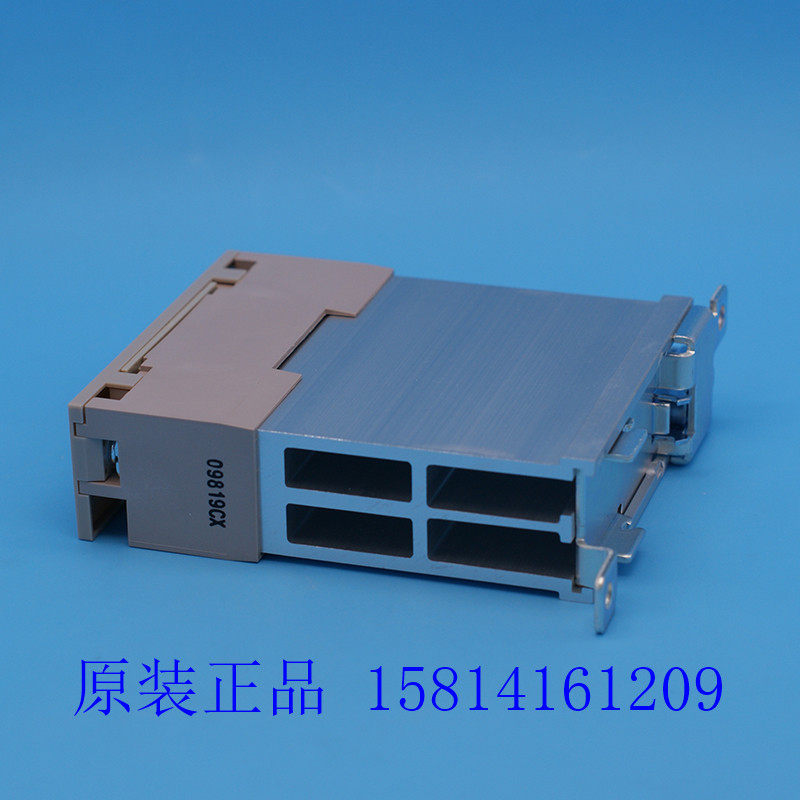

Поставка новой оригинальной твердотельной реле Omron G3PA-210B-VD-X DC24 Fake One Pay Ten
Цена: 4 438руб. (¥210)
Артикул: 22417559271
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:东莞市铭众工控电器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4509 477руб.
¥3507 371руб.
¥52511 031руб.
¥35740руб.
Торжественно заявляет, что магазин низкий, потому что первоначальная подлинная точка прибыли низкая, стоимость доставки несет покупатель из -за различных затрат на доставку в разных местах (начиная с 8 юаней в провинции Гуандун, и начало 10 юаней за пределами Провинция продолжает весить 3 юани домашнюю страницу.Спасибо за ваше сотрудничество!
Этот магазин обещает продать только оригинальный подлинный Omron. Если вы хотите спросить любые вторые имитации, пожалуйста, возьмите сознательный объезд!Наш магазин будет загружать новые продукты для обновления физических картинок каждый день!Я надеюсь, что все уделяют больше внимания.Компания Store: Omron работает с совестью и моралью!Отклоните огромную прибыль, отвергните любую вторую реконструкцию!Продукты продаж компании являются оригинальными, если есть какие -либо вопросы.Добро пожаловать в штаб -квартиру Шанхай Омрон для тестирования.И в десять раз компенсация!
Силовая твердая реле
Хедор
Сопротивление напряжения может достигать AC4 000 В.
Лучший дизайн формы радиатора реализует миниатюризацию.
В дополнение к установке винта, он также может быть установлен на руководстве DIN.
Клемма подключения может быть просто установлен и подходит для трехфазной нагрузки.(G3PA-260B-VD, G3PA-450B-VD-2 не подключается к терминалу)

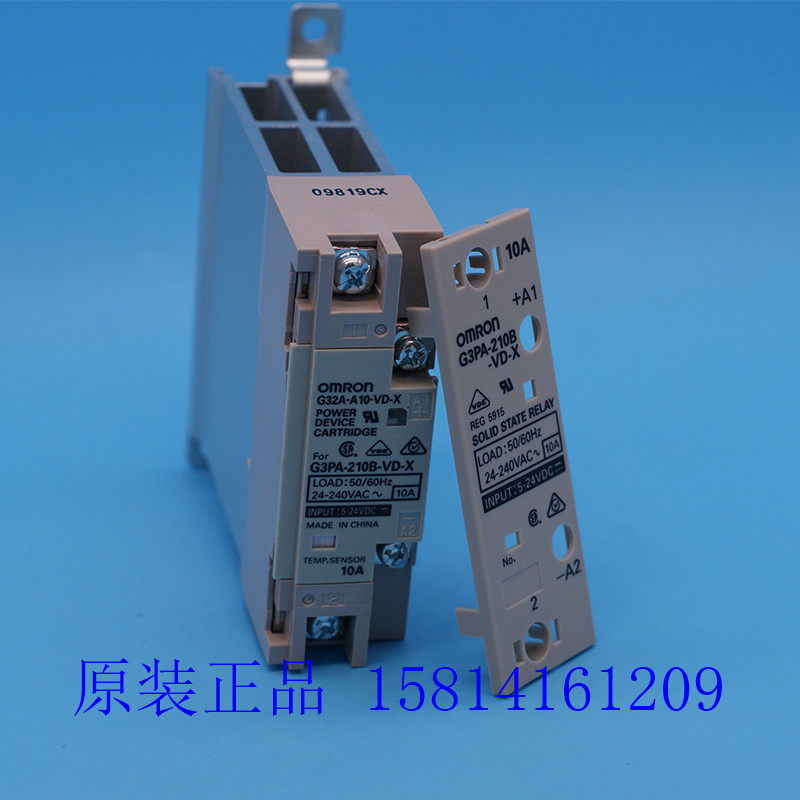

Даже если элемент мощности поврежден, компонентная коробка может быть заменена компонентом.
Через UL, стандарты CSA, сертификация EN STANDARDS (VDE CERTICATION).
-VD (рейтинг 200V), полученный
Тело
ПРИМЕЧАНИЕ. Прикрепленная коробка компонента питания
*1.Для получения подробной информации, пожалуйста, смотрите характерные данные каталога“● Технические характеристики температуры температуры нагрузки.”.
*2.
Дополнительные части (отдельные)
Компонент питания
| имя | Ток нагрузки * | Диапазон напряжения нагрузки | Модель | Применимые модели | CE |
|---|---|---|---|---|---|
| Компонент питания | 10A | AC19 ～ 264V | G32A-A10-VD DC5-24 | G3PA-210B-VD DC5-24 | ○ |
| 20A | G32A-A20-VD DC5-24 | G3PA-220B-VD DC5-24 | |||
| 40A | G32A-A40-VD DC5-24 | G3PA-240B-VD DC5-24 | |||
| 60A | G32A-A60-VD DC5-24 | G3PA-260B-VD DC5-24 | |||
| 20A | AC150 ~ 440V | G32A-A420-VD DC12-24 | G3PA-420B-VD DC12-24 | ||
| 30A | G32A-A430-VD DC12-24 | G3PA-430B-VD DC12-24 | |||
| 20A | AC180 ~ 528V | G32A-A420-VD-2 DC12-24 | G3PA-420B-VD-2 DC12-24 | ||
| 30A | G32A-A430-VD-2 DC12-24 | G3PA-430B-VD-2 DC12-24 | |||
| 50A | G32A-A450-VD-2 DC12-24 | G3PA-450B-VD-2 DC12-24 |
Примечание. Комбинация вне вышеизложенного не может быть использована.Ошибка использования блока устройства может привести к сбое SSR.
*Различные в зависимости от температуры окружающей среды.Для получения подробной информации, пожалуйста, смотрите характерные данные каталога“● Технические характеристики температуры температуры нагрузки.”.
Еще одно подразделение по продаже
| имя | Короткий ток мощности | Применимая модель SSR | Модель |
|---|---|---|---|
| Короткий блок | 10A | G3PA-210B-VD | G32A-D20 |
| 20A | G3PA-220B-VD G3PA-420B-VD(-2) | ||
| 30A | G3PA-430B-VD(-2) | G32A-D40 | |
| 40A | G3PA-240B-VD |

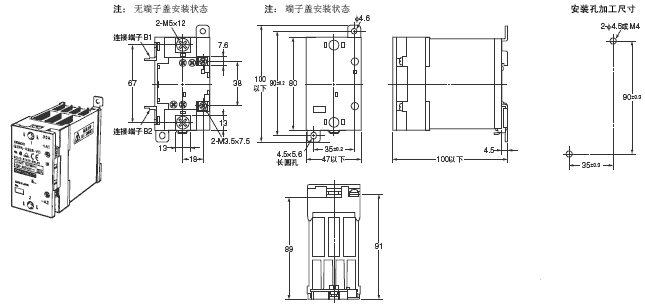

(Блок: мм)
Тело

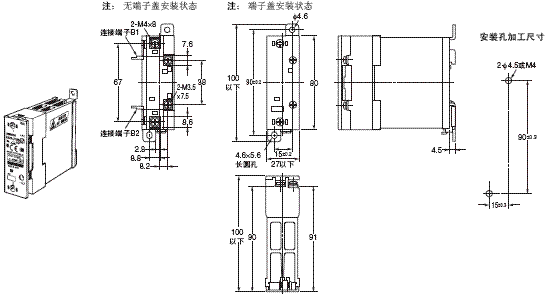

G3PA-210B-VD
G3PA-220B-VD

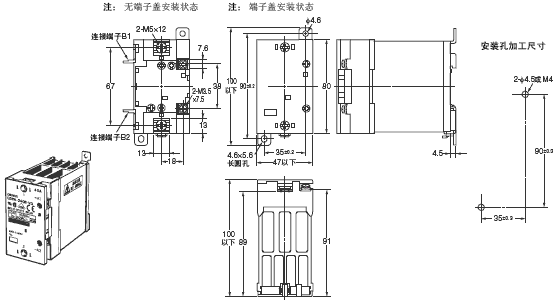

G3PA-240B-VD

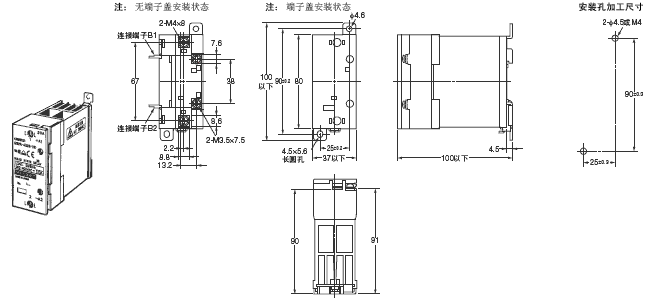

G3PA-420B-VD, G3PA-420B-VD-2
G3PA-430B-VD, G3PA-430B-VD-2

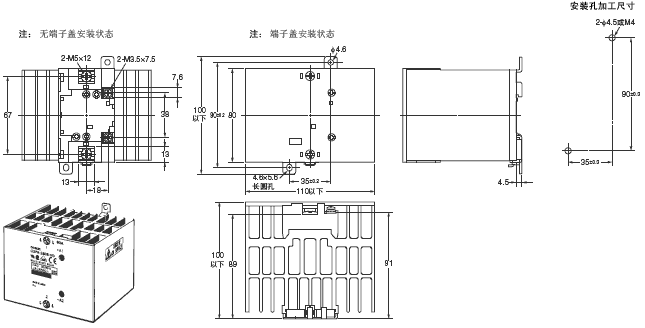

G3PA-260B-VDG3PA-450B-VD-2
Стандартная сертификация
UL508, CSA22.2 № 14, EN60950-1 (G3PA-2 □ -VD), EN60947-4-3 (G3PA-4 □ -VD)
Оценка спецификации
Вход (температура окружающей среды 25 ℃)
| Номинальное напряжение | Используйте диапазон напряжений | Входной ток *1 | Уровень напряжения | |
|---|---|---|---|---|
| Напряжение действия | Сбросить напряжение | |||
| 5 ~ 24 В постоянного тока | DC4 ~ 30 В. | Ниже 7 мА *2 | Ниже DC4V | DC1V выше |
| 12~24В постоянного тока | DC9.6 ~ 30 В. | DC9.6V ниже | ||
*1.(Когда температура окружающей среды составляет 25 ° C)
*2. Series Omron Thermostat Series DC12V и выходной тип 20 мА могут быть подключены к 3.
вывод
| Модельный проект | Номинальное напряжение нагрузки | Диапазон напряжения нагрузки | Ток нагрузки * | Langyong на текущей терпимости | Повторите напряжение пиковых значений (эталонное значение) |
|---|---|---|---|---|---|
| G3PA-210B-VD | AC24 ～ 240 В. (50/60Hz) | AC19 ～ 264V (50/60Hz) | 0,1 ～ 10a (при 40 ℃) | 150a (60 Гц, 1 цикл) | 600V(VDRM) |
| G3PA-220B-VD | 0,1 ～ 20a (при 40 ℃) | 220a (60 Гц, 1 цикл) | |||
| G3PA-240B-VD | 0,5 ～ 40a (при 40 ℃) | 440a (60 Гц, 1 цикл) | |||
| G3PA-260B-VD | 0,5 ～ 60А (при 40 ℃) | 440a (60 Гц, 1 цикл) | |||
| G3PA-420B-VD | AC180 ~ 400 В. (50/60Hz) | AC150 ~ 440V (50/60Hz) | 0,5 ～ 20a (при 30 ℃) | 220a (60 Гц, 1 цикл) | 1,000V(VDRM) |
| G3PA-430B-VD | 0,5 ～ 30a (при 30 ℃) | 440a (60 Гц, 1 цикл) | |||
| G3PA-420B-VD-2 | AC200 ~ 480V (50/60Hz) | AC180 ~ 528V (50/60Hz) | 0,5 ～ 20a (при 30 ℃) | 220a (60 Гц, 1 цикл) | 1,200V(VDRM) |
| G3PA-430B-VD-2 | 0,5 ～ 30a (при 30 ℃) | 440a (60 Гц, 1 цикл) | |||
| G3PA-450B-VD-2 | 0,5 ～ 50a (при 30 ℃) | 440a (60 Гц, 1 цикл) |
*Различные в зависимости от температуры окружающей среды.Для получения подробной информации, пожалуйста, смотрите характерные данные каталогов“● Технические характеристики температуры температуры нагрузки.”.
производительность
| Проект | Модель | G3PA- 210B-VD | G3PA- 220B-VD | G3PA- 240B-VD | G3PA- 260B-VD | G3PA- 420B-VD | G3PA- 430B-VD | G3PA- 420B-VD-2 | G3PA- 430B-VD-2 | G3PA- 450B-VD-2 |
|---|---|---|---|---|---|---|---|---|---|---|
| Время действия | 1/2 цикла питания нагрузки+1 мс ниже | |||||||||
| Время сброса | 1/2 цикла питания нагрузки+1 мс ниже | |||||||||
| На выходе на падениях напряжения | 1,6 В (RMS) ниже | 1,8 В (RMS) ниже | ||||||||
| Утечка | Ниже 5 мА (при AC100V) Ниже 10 мА (при AC200V) | Ниже 10 мА (при AC100V) Ниже 20 мА (при AC200V) | Ниже 10 мА (при AC200V) Ниже 20 мА (при AC400V) | Ниже 20 мА (при AC480V) | ||||||
| Сопротивление изоляции | 100MΩВышеуказанное (сетка DC500V) | |||||||||
| Сопротивление | AC4,000V 50/60Hz 1min | |||||||||
| вибрация | 10 ～ 55 ～ 10 Гц одно амплитуда 0,375 мм (двойная амплитуда 0,75 мм) (установка направляющей DIN) | |||||||||
| Шок | 300m/s2(Установка железной дороги DIN Guide) | |||||||||
| Сохранить температуру | -30 ～+100 ℃ (без замороженного, узла) | |||||||||
| Температура окружающей среды | -30 ～+80 ℃ (без замороженного, узел) | |||||||||
| Влажность окружающей среды | 45 ～ 85%RH | |||||||||
| качество | Около 260 г | Около 340 г | Около 460 г | Около 900 г | Около 290 г | Около 410 г | Около 380 г | Около 500 г | Около 900 г | |
