Электромагнитный контроллер, разогреватель, 380v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
8kwВсе -дигитальное руководство по инструкции по электромагнитным нагревателям
1. Электрические спецификации продукта
1. Частота номинальной напряжения: перемен 380V/50Hz
2. Диапазон адаптации напряжения: 310 В ～ 420 В
3. Оцененная сила:8KW
4. Индуктивность нагрузки: 180UH ~220UH(Диаметр обмотки провода представляет собой провода с высокой температурой выше 6 квадратных метров, а длина обмотки составляет около 45)

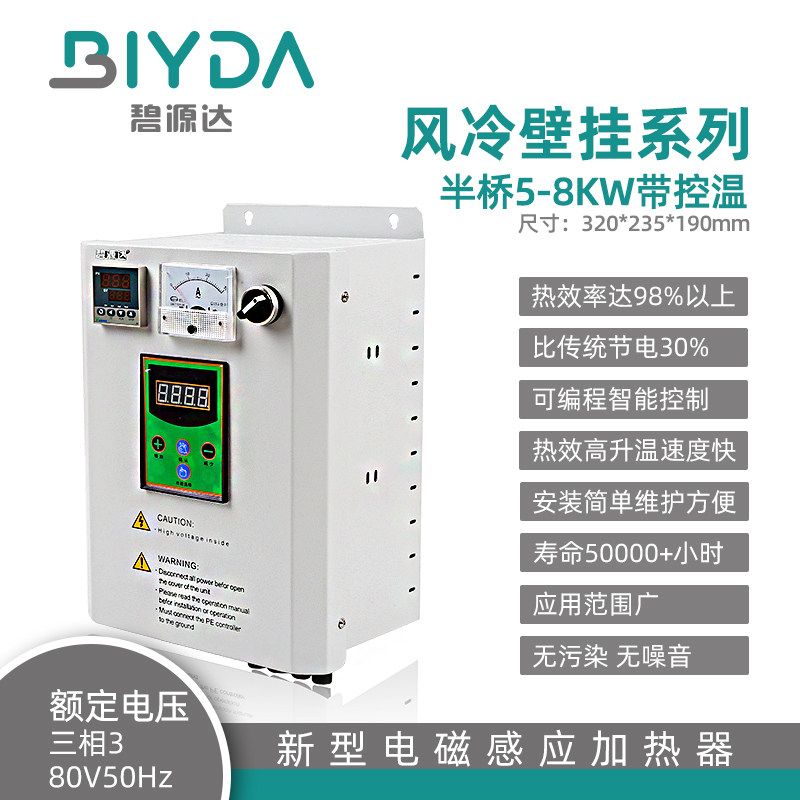

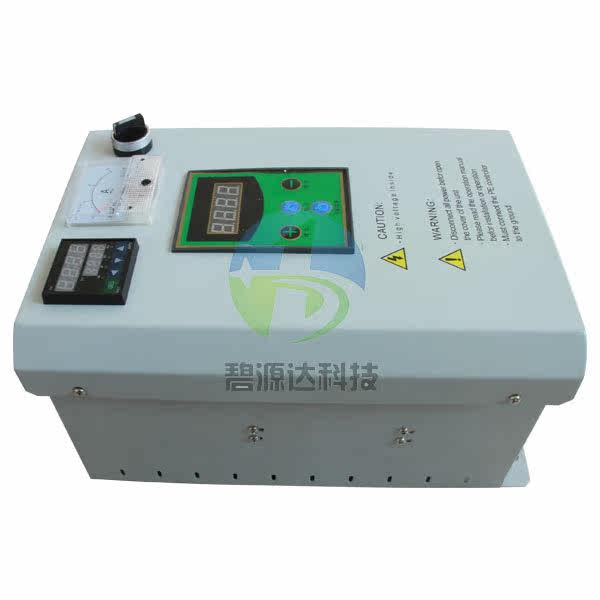

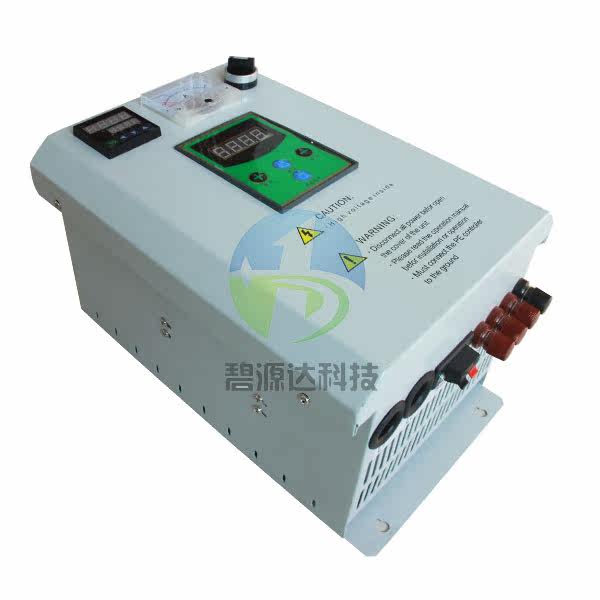

5,Изображение продукта:
2. Экологическая адаптивность
1. Температура: -20 ℃ ～ 60 ℃;
2. Влажность:≤95%
3. Обзор базовой производительности
1. Характеристики тока и напряжения: постоянный выход тока;
2. Тепловая эффективность≥ 95%;
3. Температура перегрева IGBT: 75&Plusmn; 5 ℃;
4. Работа с рейтингом: 12 ～ 28 кГц (резервирование превышает частотный диапазон частотного диапазона);
5. Половина мостовой резонансной интегрированной структуры;
6. Использование последнего разработанного модуля резонансного конденсатора, чтобы упростить проводку цепи;
7. Используйте мировой модуль IGBT для управления чипом;
8. Используйте мировой британский модуль Fei Ling IGBT;
9. Принять усовершенствованные датчики зала с высоким скоростью и схемы отслеживания петли, чтобы стабилизировать работу хозяина;
10. Иметь режим мягкого начала нагрева/остановки;
11. Поставляется с простой цифровой панелью операции дисплея, которая может отображать такие параметры, как рабочая частота, ток ввода, выходной ток катушки, температура IGBT и другие параметры, что удобно для установки и отладки.
12.Поддержка 0-5 В.  интерфейс мощности управления входом PID, Может управлять выходной мощностью, чтобы быть линейным рабочим состоянием;
13. Поддержка внешнего компьютера, вы можете удаленно управлять рабочим статусом хоста;
14. Имеет несколько мощности суперпозиции катушки до 100 кВт (более 10 единиц) или более работы одновременно, не мешая друг другу;
15. Среднее время отказа составляет более 50 000 часов или более
16. Один год унифицированной гарантии по всей стране, обслуживание продуктов.
В -четвертых, меры предосторожности
1,Этот продукт представляет собой высокомерное устройство с высоким содержанием мощности. Он должен быть установлен и отладка инженерным и техническим персоналом, которые имеют квалификацию только по профессиональной подготовке. Если его не избежать, это может привести к личному или умеренному повреждению и повреждению оборудования.Серьезно может привести к личным жертвам.
2. Проверьте требования к проверке
Пожалуйста, проверьте следующее: ◆ Убедитесь, что в процессе транспортировки продукта нет повреждений (проверьте, поврежден ли продукт или разрыв);
◆ Убедитесь, что в упаковочной коробке есть руководство по руководству; ◆ Проверьте продукт и подтвердите заказ продукта; ◆ Если вы обнаружите, что оборудование повреждено, позвоните местным дилерам или нашей компании
3. Установка продуктаХарактеристики
1)Перед проводкой, пожалуйста, подтвердите, что источник входного питания был отключен; машина запускает проводку (линия канала управления температурой) является линейкой не -изоляции. Чтобы убедиться, что она достигает требований к изоляции во время установки, ее нельзя коснуться с Оболочка, в противном случае произойдет короткий замыкание и повредит машину.
2)Убедитесь, что воздухозаборное и выпускное отверстия оборудования свободны;
3)Клемма заземления индукционного нагревательного оборудования должна быть надежно заземлена, а сопротивление заземления должно быть менее 10 Ом, в противном случае существует риск поражения электрическим током и возгорания;
4)Не подключайте входной шнур питания к выходным клеммам OUT1 и OUT2, в противном случае оборудование индукционного нагрева будет повреждено;
5)Не прикасайтесь напрямую к входной клемме питания ABC и выходным клеммам мощности OUT1 и OUT2. В то же время выходные клеммы OUT1 и OUT2 не должны быть подключены к корпусу, а выходные клеммы не должны быть закорочены;
6)Обязательно установите крышку разъемов при включенном питании и обязательно отключите питание при снятии крышки.
7)Передняя часть входа питания должна быть подключена к воздушному выключателю безопасности.
Пять, дисплей с разломом
1) При запуске длинное и короткое мигает до мерцания резонансного состояния.При отладке индуктивность вы должны быть скорректированы к резонансному состоянию, то есть состояние света, которое будет завещено на свет.В противном случае система находится в состоянии операции перегрузки, что не способствует нормальной работе системы линия.
2) над защитой от давления (выше 430 В или меньше 310 В): Светость разлома вспыхивает две короткие вспышки, напряжение возвращается в рейтинг с номинальным диапазоном для перезапуска;
3) Программное перегрузка защиты: фонари с разломами представляют собой два коротких и трех коротких мерцающих, перезапустившихся через 5 секунд;
4) Защита от аппаратного перегрузки:Неудачный свет -близнец и четыре коротких мерцания, перезапуск через 60 секунд;
5) IGBT, насыщенные или другие аппаратные недостатки: разловный свет длиной один и четыре коротких мерцания,  перезапуск через 30 секунд;
6) Чрезмерная защита (температура IGBT превышает 75 ° C): разломный свет длиной и три коротких мигания,&Nbsp; ждать, пока температура IGBT упадет до 60 ° C, система автоматически перезапускается);
7) Нет сбоя нагрузки: два длинных и два коротких мерцания света разлома.
6. Панель управления
Три ключа“-&rdquo“ функциональный ключ&rdquo“+”.
1,“ функциональный ключ”:&Ldquo; снаряжение&rdquo“ власть&rdquo“ частота&rdquo“ напряжение&rdquo“ ток&rdquo“ резонансное состояние” ожидание шести инструкций.
&Ldquo; снаряжение” есть пять передач, № 1“5” самая высокая мощность файла, смещение“1” самая низкая мощность файла.Регулировка передачи“+&rdquo“-&Rdquo; ключ завершен.
“ власть” головное письмо“P”, Укажите размер силы.
“ частота” головное письмо“F”Это означает текущую частоту работы.
“ напряжение” головное письмо“U”, Укажите размер входного напряжения.
“ ток” головное письмо“A”, Укажите размер входного тока.
“ резонансное состояние” есть два типа дисплея:“PASS” указывает, что система нашла резонансную точку или в резонансном состоянии, что является нормальным;“E8” это состояние предупреждения, указывающее, что в настоящее время не было обнаружено точки резонанса, система находится в состоянии перегрузки, и количество индуктивности нагрузки необходимо скорректироваться (обычно необходимо увеличить количество индуктивности) Полем“PASS” государство.
2.“+” ключ: отображается только в&Ldquo; снаряжение&Когда rdquo; когда вы нажимаете эту клавишу, чтобы быть эффективным, ток - самый высокий“5&Когда rdquo; во время файла нажмите эту клавишу для работы.
3.“-” ключ: отображается только в&Ldquo; снаряжение&Когда rdquo; когда ключ действителен, ключ является самым низким.“1&Когда rdquo; во время файла нажмите эту клавишу для работы.
Цифровой код сбоя дисплея цифровой трубки:
“-E2-&rdquo ;: перезапись защита (выше 430 В);
“-E3-”: защита от имполоскопа (ниже 310 В)Предметы
“-E4-” защита от перегрева (IGBT выше 75° C, подождите, пока температура IGBT упадет до 60 ° C, система автоматически перезапускается);
“-E5-” защита температуры ультра -низкой (температура окружающей среды ниже -10&Град; c);
“-E6-&rdquo  IGBT насыщенная или другая защита от сбоев аппаратного обеспечения;
“-E7-”: аппаратная защита от перегрузки;
“-E8-”: нагрузка не соответствует защите, то есть количество индуктивности нагрузки слишком мала;
“-E9-”: нет защиты от неисправности нагрузки.
