Электромагнитная панель управления, материнская плата, электромагнитный контроллер, 50
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

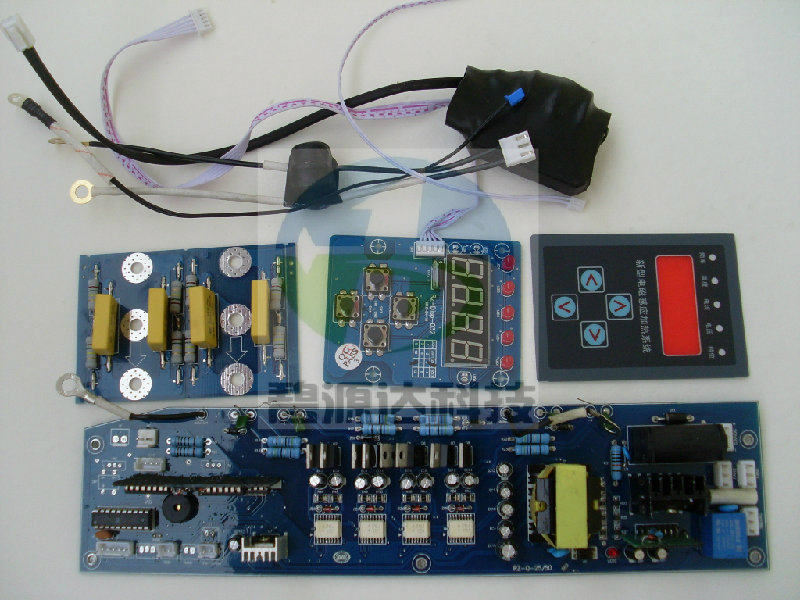

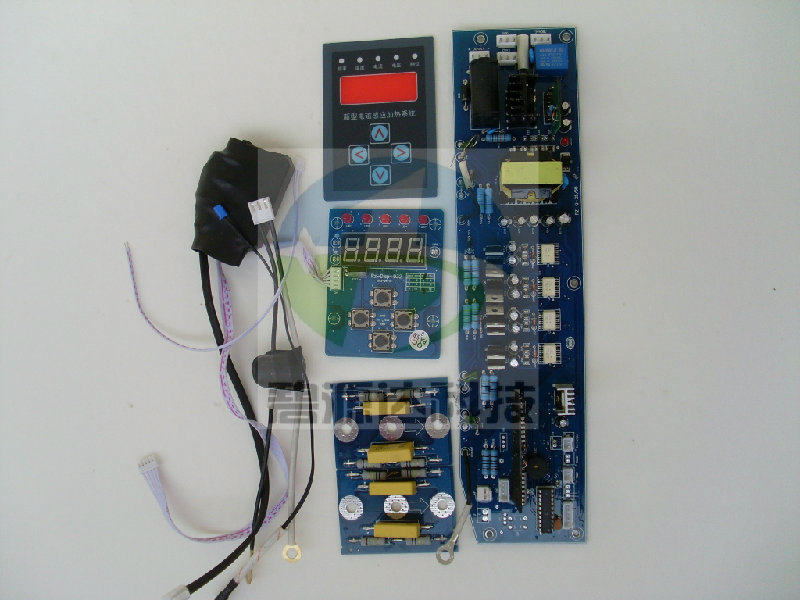

30 кВт-60 кВт электромагнитная плата управления нагреванием/Материнская плата/50 кВт электромагнитный нагреватель
30 кВт-60 кВт электромагнитный обогревательинструкции
1 структура
1.1 Диаграмма структуры панели
4 цифровой панельной диаграммы:
5 огней индикатора состояния   четырех -дигитный цифровой дисплей   Ключ управления направлением
1,2 схема полублаковой структуры
, На следующем рисунке показана диаграмма структуры управления полублаком и описание интерфейса:
Управлять входным терминалом мощности   Hall/High -Fretency Transformer  Терминал драйвера модуля один   Терминал драйвера модуля два
Входной интерфейс мощности вентилятора | Вентилятор | Фанат два | Цифровой интерфейс дисплея | Настройка Дигамора | Датчик температуры радиатора | Датчик температуры цепи | Интерфейс переключателя температуры (2) |

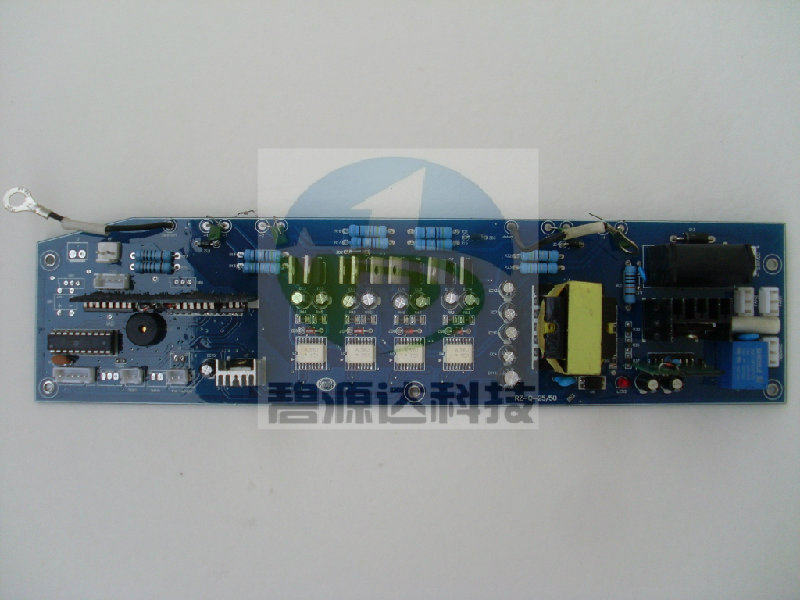

1.3 Диаграмма полной конструкции моста
Зал/высокий трансформатор  Терминал драйвера модуля один   Терминал драйвера модуля два  Входной терминал управления мощностью  2 вентиляционные интерфейсы
Цифровой интерфейс дисплея | Настройка различного интерфейса резистора | Датчик температуры радиатора | Датчик температуры цепи | Интерфейс переключателя температуры (2) | | | Входной интерфейс мощности вентилятора |
Описание интерфейса:
1,Входной терминал мощности управления:Напряжение постоянного тока этого порта подключено от выпрямления моста выпрямителя, около 530 В, что является полярным (отмеченным).
2.Зал (выбран слева)/высокий уровень доступа трансформатора:Если вы точно измеряете ток и функцию постоянного тока, вам необходимо подключиться к датчику тока левого зала (4PIN); 2PIN справа подключен к высокочастотным трансформаторам.Обратите внимание, что ваша позиция ноги не должна быть неправильной.
3.Терминал драйвера модуля:Зуо Чжэн.
4,Терминал драйвера модуля два:Лево и право.
5.Порт доступа к питанию вентилятора:Входной терминал мощности вентилятора AC, доступ к обмену 380 В;
6Вентилятор Рот один: Подключите вентилятор 380VAC;
7.Вентиляторт два: Подключите вентилятор 380VAC;
8,Цифровой интерфейс дисплея:Подключите цифровую трубку 5PIN Plug;
9,Настройка цифрового Dorder (необязательно):Подключаемое сопротивление, отрегулируйте мощность, регулируя регулируемое сопротивление;
10 Модульный датчик температуры радиатора:Стежка датчика температуры подключена к радиальному раковине, полярности не существует;
11. Датчик температуры проволочного диска:Подключение датчика, которая подключается к температуре проволочного диска, чрезвычайно полярная;
12. Интерфейс переключателя температуры:Подключаемость подключаемого переключателя температуры также может быть подключена к общему переключателю для ручного запуска и отключения. Верхние и нижние розетки подключены последовательно. Если используется только один переключатель, один из них может быть отброшен в короткие замыкания.Примечание: 3pin's Hockets используют только 1,2 PIN.
2 Описание работы панели
2.1 Установка цифрового дисплея
30 кВт-60 кВт электромагнитный обогреватель5PIN -кабель цифровой платы дисплея подключен к интерфейсу 8 (цифровой интерфейс дисплея) платы управления. Будьте осторожны, чтобы не вставить его.Разрыв гнезда на плате управления находится наружу.Если вы работаете в среде с плохой средой или большой вибрацией, лучше всего закрепить гнездо с помощью горячего таяния с высокой температурой, чтобы избежать плохого контакта.
Линия подключения цифровой трубки не должна быть обернута большой токовой линией, чтобы избежать помех;
Когда цифровая панель закреплена на металлическом шасси, металлическая часть компонента на пластине не должна быть слишком близко к металлической оболочке шасси или разделена изоляцией.
2.2 Дисплей статуса
Эта машина включает в себя три статуса отображения, которые являются статусом в режиме ожидания, нормальным рабочим статусом и статусом тревоги:
1, Режим ожидания:Когда мощность -он или контроллер температуры выключен, она находится в резервном состоянии. В настоящее время четырех -дигитная цифровая труба будет мигать, чтобы отобразить горизонтальную линию“- - - -&Rdquo; нагреватель не работает.
2. Рабочий статус:После применения питания закройте переключатель управления температурой, и режим отображает передачу. Нажмите влево и вправо, чтобы выбрать режим.
3. Статус тревоги:Прошивая код тревоги, и пчела Линлер зазвонила один раз в секунду.
2.3 Выбор режима отображения
После того, как электричество будет применено, передача является наибольшей по умолчанию, и индикатор передачи включен. Когда вы нажимаете на левую и правую, вы можете преобразовать режим отображения. Слева направо, по порядку:Частота работы, температура радиатора, рабочий ток, входное напряжение и передача(Просмотр структуры панели),Во время преобразования индикаторный свет будет передаваться. При преобразовании в определенную режим цифровая трубка будет отображать соответствующее значение параметра.
2.4 Настройка передачи (соответствует определенным моделям)
Отрегулируйте левые и правые клавиши, отрегулируйте дисплей в режим передачи, а затем нажмите клавиши вверх и вниз, чтобы отрегулировать выходную мощность. Всего 5 шестерни, наибольшая мощность передачи 5 -го уровня является наибольшей.
Некоторые модельные шестерни регулируются барьером. В настоящее время верхние и нижние клавиши недействительны.
2.5 Таблица пары кодов отображения тревоги
показывать | звук | причина проблемы |
Мигающий дисплей ---- | Нет | В режиме ожидания (отсоединенным контроллером температуры) |
Flash Display–E1- | Раз в секунду | Внешний сбой диска |
Flash Display–E2- | Раз в секунду | Резуля датчика температуры (над температурой или разъединением) |
Flash Display–E3- | Раз в секунду | Чрезмерный сбой |
Flash Display–E4- | Раз в секунду | Низкий перевал |
Flash Display–E5- | Раз в секунду | Катушка не соответствует |
Flash Display–E6- | Раз в секунду | Чрезмерное напряжение (некоторые модели) |
Flash Display–E7- | Раз в секунду | Чрезмерная температура проволочной пластины (некоторые модели) |
Flash Display–E8- | Раз в секунду | Чрезмерное напряжение (некоторые модели) |
  ПРИМЕЧАНИЕ. Если используется один цифровой дисплей, дисплей Flash тревоги Flash Display– 1 2 3 4 5 6 7
Описание сигнала тревоги:
1,  Если происходит внешний сбой (-e1-), вы должны немедленно отключить, проверить, являются ли драйвер и модуль нормальным, после ремонта, проверьте тест с изолированным трансформатором после нормального.
2.  Отказ датчика (-e2-) делится на два случая. Одна из возможных проблем заключается в том, что датчик не подключен или плохо подвергается, а другой-температура температурной радиатора (превышает 75 ° C), температура падает До 65 ° C для восстановления, восстановление обычно работает, тревога, тревога, когда отдельные модели составляют 70 ° C, прежде чем достигать 75 ° C, не останавливаются автоматически, только тревога.
3.&Nbsp; нормальная рабочая частота, как правило, составляет от 13 кГц до 22 кГц. Если частота не находится в пределах этого диапазона, количество поворотов катушки может быть скорректировано. Кроме того, необходимо напомнить, что частота низкого класса более 22 кГц является нормальный.
3 Инструкции по установке платы управления
3.1 Установка периферийных устройств
1,  Установка датчиков зала: обратите внимание, что датчики зала направлены, а текущее направление совпадает с треугольными стрелами на компонентах зала;
2.  Установка трансформаторов с высокой частотой: Установка с высокой частотой трансформаторов также имеет фиксированное направление, в противном случае работа будет ненормальной.
3.  Установка периферийных частей интерфейса: отверстие гнезда на плате управления находится наружу, направление заглушки в гнездо должно быть правильным. В среде окружающей среды необходимо исправить подключа с высокотемпературным горячим плавлением, чтобы предотвратить вибрацию в вибрации. Плохой контакт.
3.2 РаботаОсновные параметры
Рабочий диапазон напряжения: 320VAC– 420VAC
Диапазон частот: 4 кГц ~ 40 кГц (нормальная частота работы с полной мощностью от 13 кГц до 22 кГц)
Входной ток рейтинга: 15А (10 кВт)  45A (30 кВт) 60a (40 кВт) 75A(50KW)
3.3 Индуктивный объем цепи ОК ОК
Индуктивность катушки может относиться к параметрам, предоставленным таблицей ниже для обхода. Разница в индуктивности - это слишком далеко или неуместный диаметр может сделать нагреватель работой ненормальным.Согласно различным использованию, параметры будут немного разными.Кроме того, когда несколько машин работают вместе, катушки разных машин находятся на расстоянии более 20 см, чтобы не мешать друг другу.
Половина типа моста:
Власть (кВт) | Индуктивность (э -э) | Размеры катушек индуктивности (мм2) | Длина катушки (м) |
8 | 180 ~ 200 | 6 | 33 ~ 35 |
10 | 150 ~ 180 | 10 | 33 ~ 34 |
15 | 110 ~ 130 | 16 | 30 |
20 | 80 ~ 100 | 16 ~ 20 | 28 ~29 |
25 | 70 ~ 90 | 25 | 26 ~ 27 |
Полный тип моста:
Власть (кВт) | Индуктивность (э -э) | Размеры катушек индуктивности (мм2) | Длина катушки (м) |
30 | 180 ~ 200 | 16 ~ 20 | 41 ~ 45 |
40 | 160 ~ 180 | 16 ~ 20 | 40 ~ 43 |
50 | 130 ~ 150 | 25 | 36 ~ 39 |
3.4 Обмотка катушек
Метод обмотки катушки немного отличается в соответствии с различиями в каждом использовании и мощности. В большинстве случаев метод обмотки показан на рисунке ниже: до того, как обмотка обернута с помощью изоляционного хлопка в толщине около 25 мм, каждая секция остается оставив 10 10 секций, 10 листьев, оставить 10 10 секций, оставить 10 10 секций, оставить 10 10 секций, оставить 10 10 секций и оставить 10 10 секций, оставить 10 10 секций и оставить 10 10 секций. На следующем разделе Интервал 20 см, контроллер температуры может быть зафиксирован в области интервала.
3.5 Отладка движения
Возьмите периферическую линию перед вызовом, проверьте, имеет ли линия короткое замыкание, отключение и ослабление линии. Нет резистора к разрешению, шестерня 5 отображается по умолчанию. После начала полного запуска нажмите левую и правую кнопку платы отображения, чтобы выбрать частоту. Если частотаНиже 12, необходимо уменьшить количество витков катушки; еслиВыше 22, нужно увеличить количество витков катушки, чтобы на высшей передаче,Частота составляет около 15СущностьВ некоторых приложениях электрическое измерение значительно изменится с изменениями температуры. В этом случае необходимо убедиться, что наилучшая рабочая частота может быть доступна после появления температуры.Если у вас есть условия, вы можете иметь профессиональное понимание изменяющейся схемы. Вы можете использовать карантин -трансформатор выше 100 Вт перед вызовом, и использовать осциллограф для наблюдения формы волны и частоты.
Для пользователей, которые приобретают движения, необходимо получить только трифазные входные, катушки и коммутационные клеммы.
4 Другие меры предосторожности
4.1 Макет и установка шасси
1,  каждый компонент и плата управления в шасси должны быть разумно размещены, а часть высокого и низкого давления должна быть разделена;
2.  проводка в коробке должна быть разумной, линия управления и большие токовые проводки не могут быть рядом, чтобы избежать помех;
3.  Шасси должно иметь хорошее заземление, чтобы предотвратить статические и молниеносные удары;
4,  панельная схема и земля (шасси) могут быть подключены к конденсаторам с высоким содержанием напряжения для обеспечения каналов разрядки;
5,  конденсаторы, модули и подключаемые кабели должны быть зафиксированы, чтобы обеспечить хороший контакт и предотвратить соединительное тепло.
4.2 Используйте среду и обслуживание
  нормальный диапазон рабочей температуры: -20 ℃ --- 50 ℃;
Нагреватель имеет высокое напряжение и ток, поэтому отвод тепла при движении очень важен. Пожалуйста, старайтесь не использовать его во влажной и пыльной среде;
Кроме того, электромагнитное оборудование для отопления необходимо регулярно поддерживать: очистка пыли, укрепление фиксированных винтов и замена линий старения.
