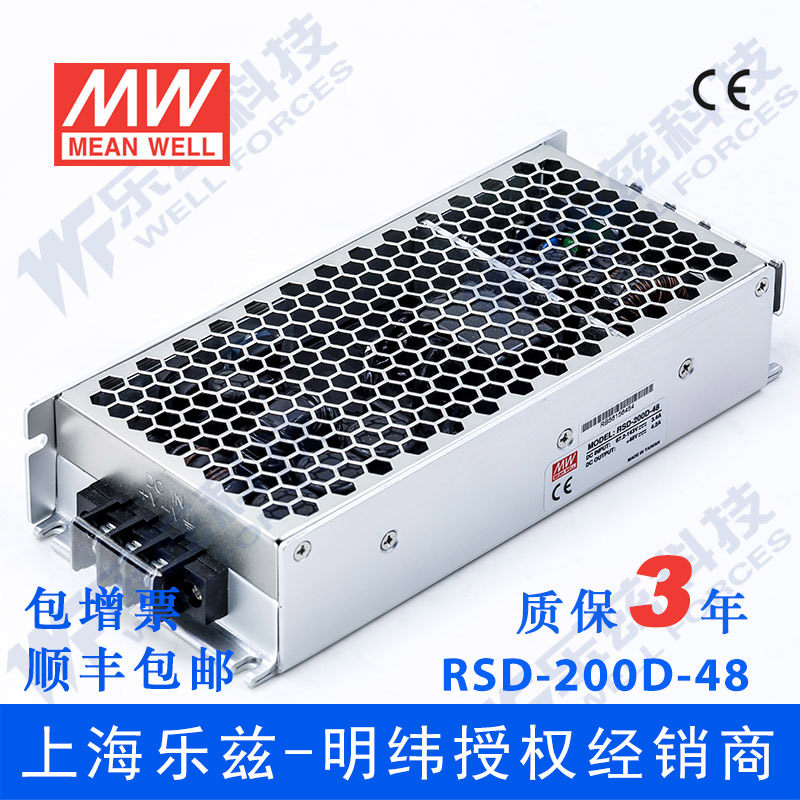

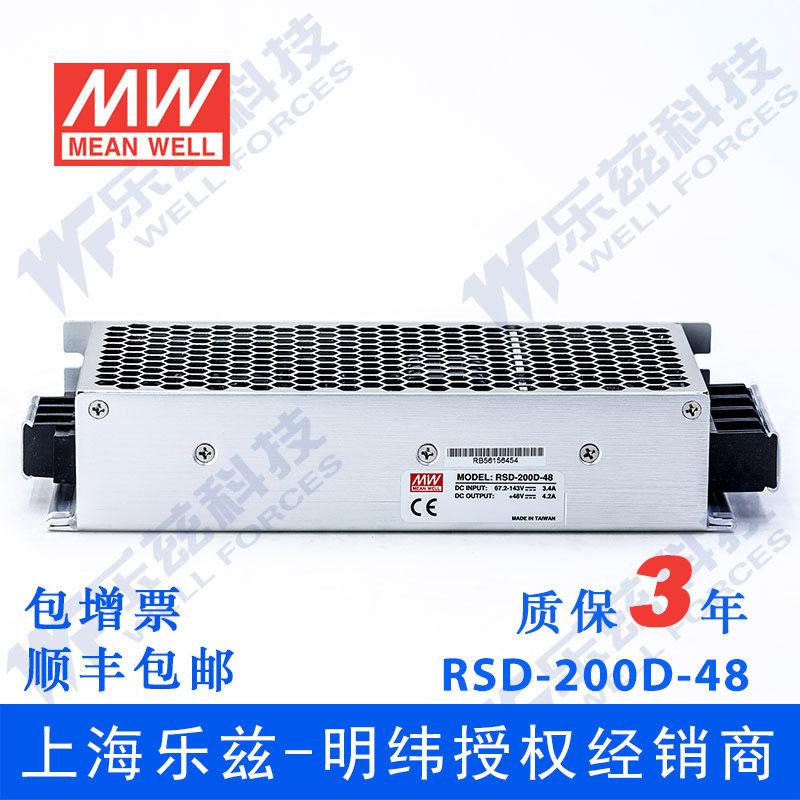

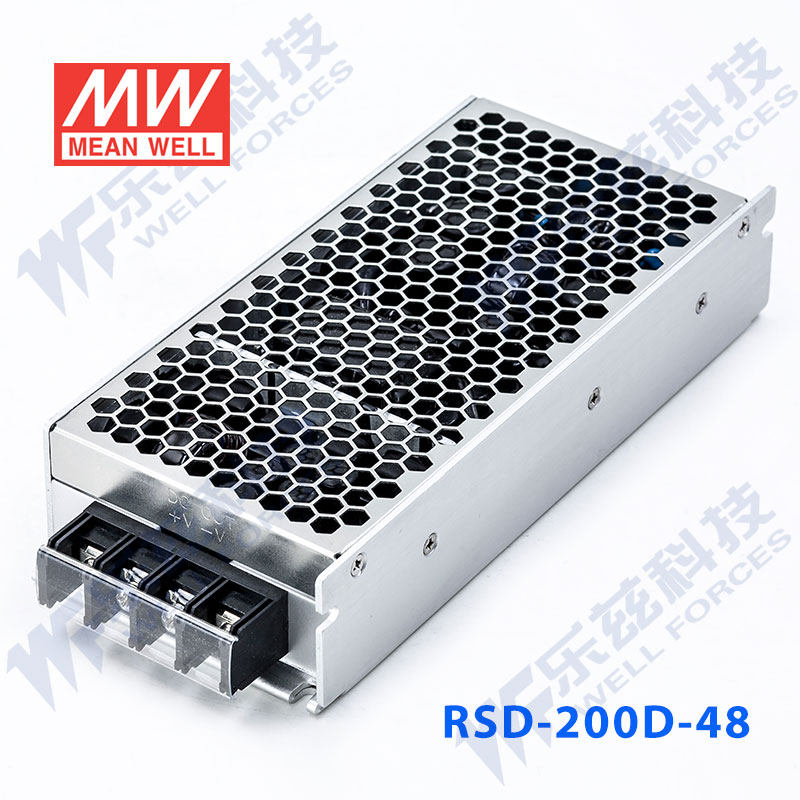

RSD-200D-48 Тайвань Мингвей 200 Вт (57,6 ~ 154 В) 110 В изменения 48V4,2A DC-DC Источник питания
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
■ Введение продукта |
Семья RSD серииСертифицировано железнодорожными правилами EN50155Мощный преобразователь DC-DC в защите металлической оболочки устойчив к суровой среде и подходит для систем резервного копирования батареи или различных транспортных средств.
■ Основные функции |
Проход EN50155 Сертификация железнодорожной системы |
2: 1 широкий входной диапазон |
Существует защита от защиты/перегрузки/перегрузки короткого замыкания/защита от переоценки/Чрезмерная защита/входная анти -соединительная защита |
Пройти международную сертификацию безопасности CE CE |
Естественная вентиляция охлаждение |
Гель |
Производство Shanghai Lez Technology Development Co., Ltd. |
Встроенный в цепь потока постоянного тока |
Входное/выходное напряжение изоляции до 4000 В постоянного тока |
1U Высота низкой высоты составляет всего 40 мм |
Все конденсаторы используют емкость длиной 105 ° C |
Светодиодный индикатор работы |
100%полная -загрузка испытания старения |
Процесс без ведущих соответствует требованиям окружающей среды ROHS |
Бренд Тайвань Мингвей, Тайваньская фабрика производства |
3 -моя гарантия |
■ Основные параметры |
Диапазон ввода постоянного тока | 57.6-154V |
Диапазон вывода постоянного тока | 48 В, 0 ~ 4.2a |
Пульс | 180mV |
эффективность | 91% |
Стабильность линии | ±0,5%(большое значение) |
Стабильность нагрузки | ±1%(большое значение) |
Запустить и сохранить время | При полной нагрузке, 800 мс, 50 мс, 3-30 мс |
Введите ток тока волны | 45A |
Защита от перегрузки | Когда текущая точка закрывается на уровне 105%до 135%, автоматическое обнаружение автоматически обнаруживается |
Защита от перенапряжения | Когда выходное напряжение с номиналом составляет от 115%до 135%, выключите, перезапустите восстановление |
Перегрев защиты | 90 ℃±5 ° C (TSW1 обнаруживает основной трансформатор мощности). Выключите питание, когда температура слишком температура, и восстановление охлаждения |
Lez Home Mabrish Store | Авторские права, пожалуйста, не копируйте |
Изоляционные характеристики | Входной терминал и выходной конец: 4KVDC, входной конец и оболочка: 2,5 кв. |
Изоляционное сопротивление | Не менее 100 метров, когда 500 В постоянного токаΩ |
Рабочая температура и влажность | -40 ~+55 ° C (полная нагрузка),+70 ° C (60%от воздушной нагрузки / есть полная нагрузка с шасси) 5-95RH, без геля, TX класс в очереди |
Анти -вибрация | 10 ~ 500 Гц, 5G 10 минут/цикл, xyz каждая ось каждые 60 минут |
Стандартный стандарт | IEC60950-1(LVD) |
Электромагнитный стандарт совместимости | Запуск: EN55022 (CISPR22) Эмиттер передачи: класс A, Радиационный запуск: класс B |
Электромагнитный стандарт совместимости | Противоположность: EN61000-4-2,3,4,5,6,8, Стандарт легкой промышленности A-уровня A-уровня |
Железнодорожный стандарт | Соответствие EN50155 / IEC60571, включая ударный тест IEC61373, требования EMC EN50121-3-2 |
Нет времени неудачи | ≥218 200 часов, MIL-HDBK-217F (25 ° C) |

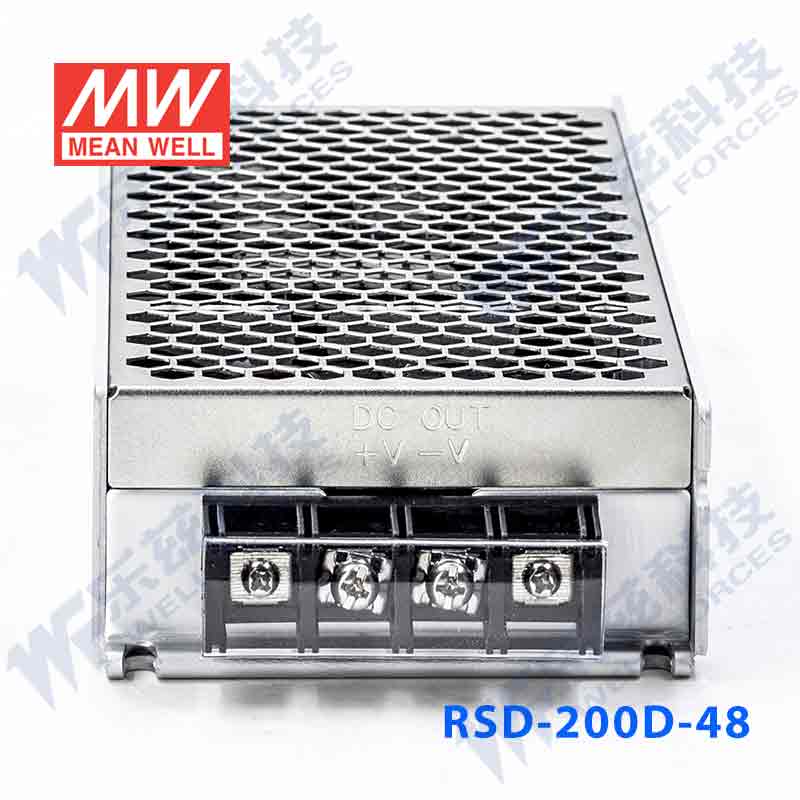

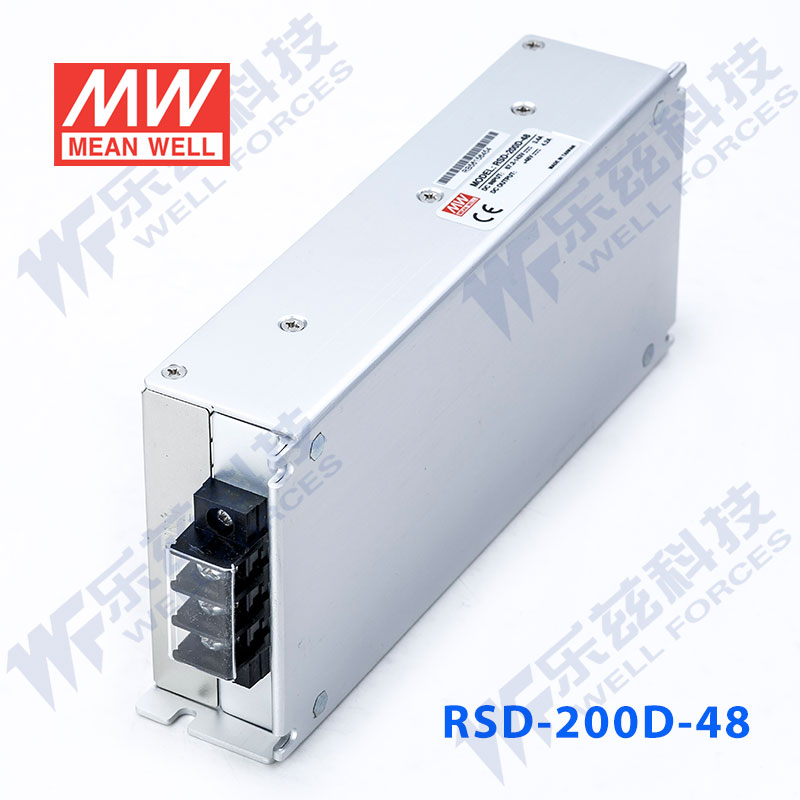

Проводка | Вход: 3p/9,5 мм таблица терминала/Вывод: 2p/13,0 мм таблица терминала |
Номер дела | 203A |
Размеры | 191×86×40 мм (длинный×Ширина×высокий) |
Вес и упаковка | 0,94 кг/кусок; 12 за коробку/12,3 кг/0,0227 кубических метров |
Рекомендации по установке
модель:
Питание питания переключателя оболочки
иллюстрировать:
Питание питания оболочки включает в себя металлические оболочки и модели пластиковых оболочков. Внутренняя пластина печатной платы обернута в оболочку, которая обычно устанавливается в системном шкафу. Питания Mingwei разделяется на два различных типа в соответствии с номинальной концепцией мощности и конструкции Питание: один построен -В вентиляторе рассеяния тепла, другой без вентилятора.
Установить:
1. | Перед установкой или выполнением операций по техническому обслуживанию, пожалуйста, отключите соединение между источником питания и системой приложений, чтобы убедиться, что оно не будет автоматически повторно переосмыслить автоматически! | ||||||||||||||||||||||||||||
2. | Пожалуйста, сохраните установку и внутренний компонент питания на безопасном расстоянии. Пожалуйста, обратитесь к диаграмме корпуса на руководстве для образца, чтобы использовать соответствующий установленный винт. если у вас есть вопросы. | ||||||||||||||||||||||||||||
3. | Нестандартное направление установки или источник питания, которые работают при высоких температурах окружающей среды, приведет к увеличению температуры внутреннего компонента питания. поставка лучше в зависимости от кривой температуры. Рабочая нагрузка. | ||||||||||||||||||||||||||||
4. | Вентиляционные и вентиляционные отверстия не могут быть заблокированы. Если поблизости есть другие источники тепла, это должно быть не менее 10-15 см. | ||||||||||||||||||||||||||||
5. | Ниже приведено рекомендованная спецификация проводной проволоки
| ||||||||||||||||||||||||||||
6. | Для другой информации о продукте, пожалуйста, обратитесь к этому веб -сайту |
Предупреждение !!
1. | Чтобы предотвратить риск удара и ожогов, все неисправности питания, пожалуйста, проверьте через квалифицированных инженеров -электриков. Строго запрещено удалять оболочку питания в частном порядке. |
2. | Питание не может быть установлено на влажной среде и вблизи источника воды. |
3. | Питание не может быть выставлено в высокотемпературной среде и источниках почти пожара. Пожалуйста, обратитесь к книге спецификации, чтобы определить высокую температуру окружающей среды применения мощности. |
4. | Выходное напряжение и выходной ток не могут превышать номинальный диапазон, указанный в книге спецификации. |
5. | Линия заземления (FG) должна быть связана с Землей. [Купите силу, чтобы найти Lez и использовать Mingwei], позвоните по телефону 400 600 0430, если у вас есть какие -либо вопросы. |
6. | Весь источник питания Mingwei разработан в соответствии со спецификацией EMC. Согласно требованиям, мы можем предоставить тест, который я отчете о соответствующем источнике питания. Поскольку источник питания является лишь компонентом системы приложений, когда источник питания интегрируется в Система приложений, EMC окончательной системы должна быть проверена и снова подтверждена |
