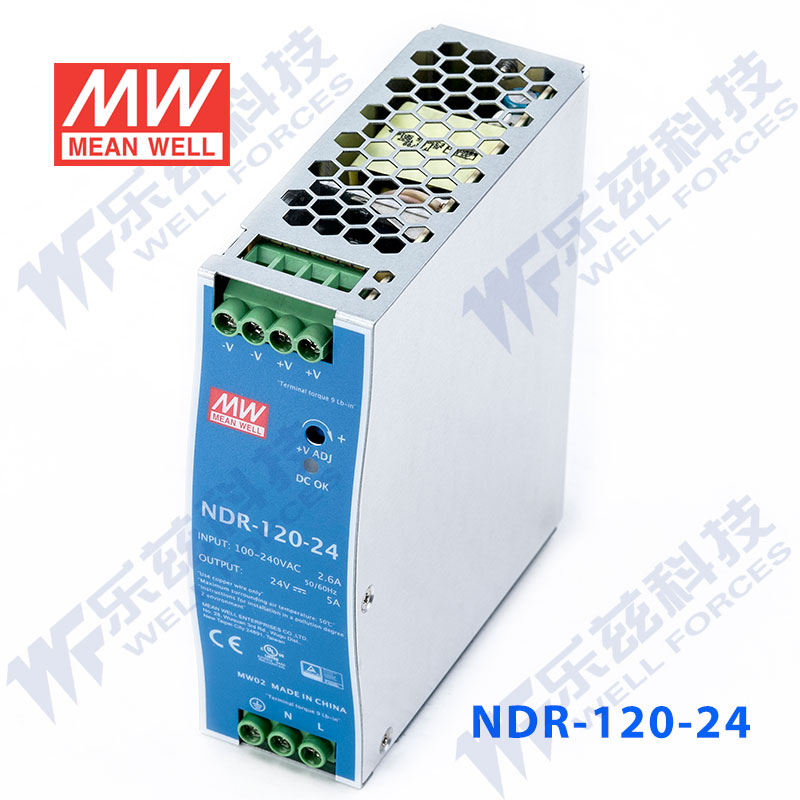

NDR-120-24 Taiwan Mingwei 120W24V Руководство энергоснабжение 5A Промышленное управление PLC Driving Electric Sainet Densor
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

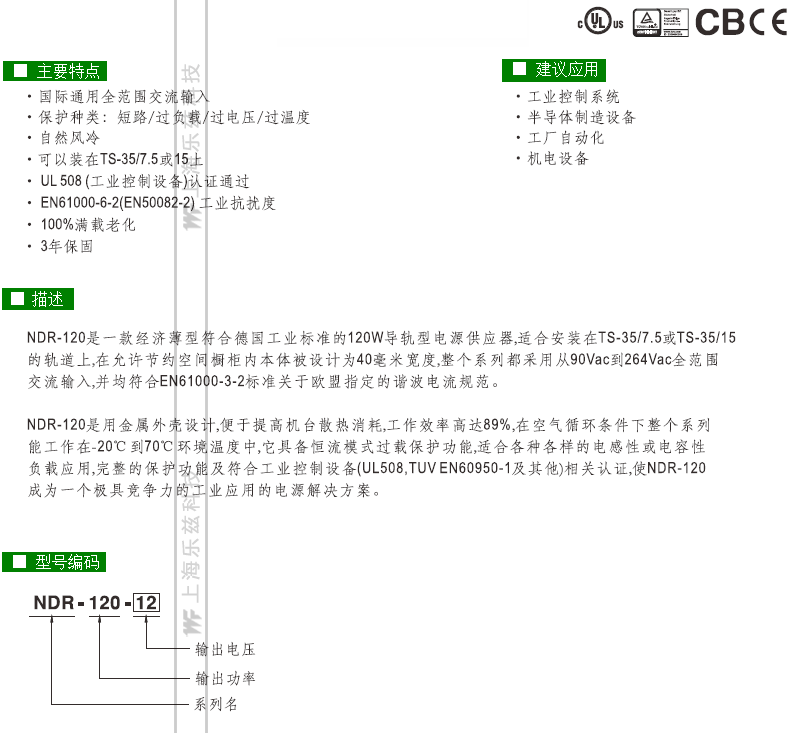

|   ■ Описание продукта |
Руководство по направлению питания серии EDR/NDR представляет собой 75-ватт-150-WWW поставщиков источника питания DC, принадлежащих к потоку, ориентированному на экономику тонкого типа 150-WWW. Эта модель может быть установлена на рельсе DIN TS35/7,5 или 35/15 на направляющей рельсе. Установочное пространство для шкафов для экономии электроэнергии предназначено как ультратонкое (75 Вт 32 мм/120 Вт, 150 Вт 40 мм). Диапазон гармонического тока.Разница между EDR/NDR заключается в том, что стандарт EMC немного отличается. И температура рабочей среды NDR может достигать -20 ~+70 ° C.
EDR/NDR разработан с металлической оболочкой, которая облегчает рассеяние тепловой платформы. Ее эффективность работы достигает 88,5%. При условиях циркуляции воздуха вся серия может работать при -20 ~+60 ° C (NDR составляет -20 ～+70 ° C) температура окружающей среды. Среди них эта модель имеет постоянный режим защиты от перегрузки тока, подходящий для различных применений индуктивной или емкости нагрузки, полных функций защиты и соответствия сертификации, связанной с оборудованием для управления промышленным контролем (UL508, TUV EN60950 -1 и другие), чтобы серия серии EDR/NDR стала очень конкурентоспособным решением для промышленной среды.
| ■ Основные особенности |
| Глобальное общее входное напряжение связи |

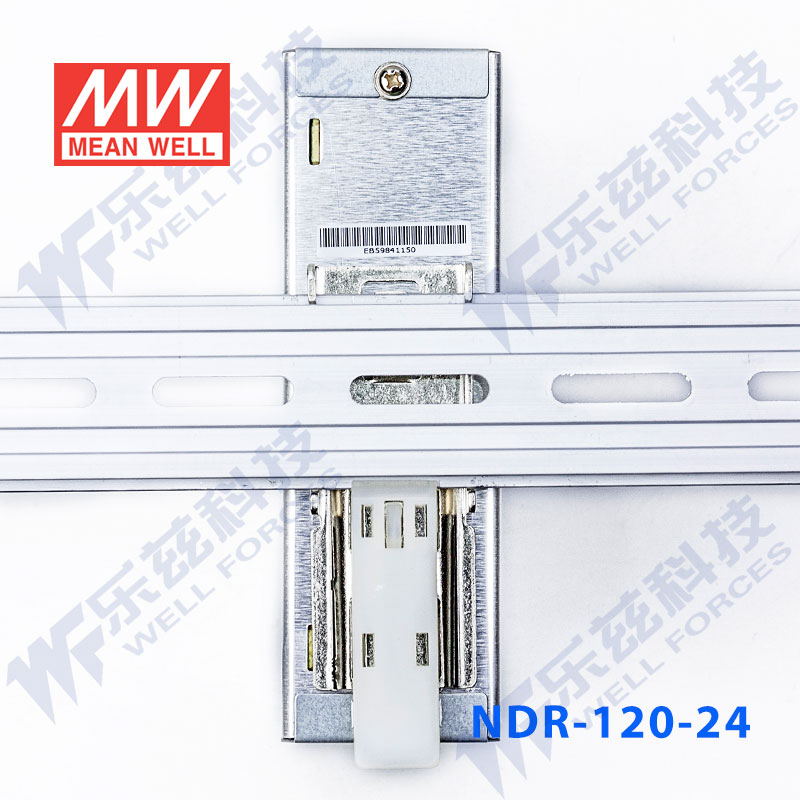

| Установлен на DIN Guide Rail TS35/7,5 или 15 |
| Существует защита от защиты/перегрузки/перегрузки короткого замыкания/защита от переоценки/Перегрев защиты |
| Международная сертификация безопасности UL/CUL/TUV/CB/CE |
| Производство Shanghai Lez Technology Development Co., Ltd. |
| Стояльный индикатор рабочего статуса |
| Соответствие стандарту UL508 (оборудование для управления промышленным контролем) |
| Естественная вентиляция охлаждение |
| Соответствие требованиям EN61000-6-2 (EN50082-2) промышленных противоположных требований |
| Низкая цена, стоимость -эффективная |
| 100%полная -загрузка испытания старения |
| Процесс без ведущих соответствует требованиям окружающей среды ROHS |
| Бренд Тайвань Мингвей, производство заводов Suzhou |
| 3 -моя гарантия |

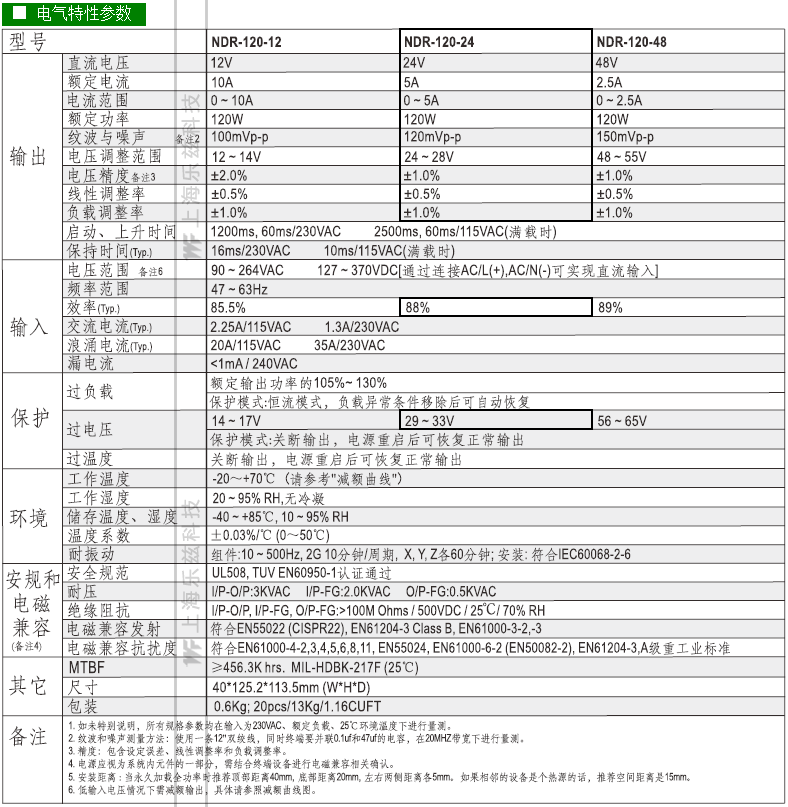

|   ■ Основные параметры |
| Диапазон вывода постоянного тока | 24 В, 0 ～ 5a |
| Точность выходного напряжения | ±1% |
| Волновая и шум | 120mV |
| эффективность | 88% |
| Диапазон входного напряжения | 90 ～ 264VAC/127 ～ 370VDC |
| Входной импульсный ток | Холодный старт 35a/230v |
| Диапазон регулировки напряжения | 12 В: 12 ～ 14 В, 24 В: 24 ～ 28 В, 48 В: 48 ～ 55V |
| Защита от перегрузки | Когда номинальная выходная мощность составляет от 105%до 130%, постоянный ток течет, автоматически восстанавливается после нормальной нагрузки |
| Защита от перенапряжения | Выходное напряжение 12 В: 14 ～ 17 В, 24 В: 29 ~ 33 В, 48 В: 56 ～ 65 В, выключите, перезапустите реставрацию |
| Перегрев защиты | Перегрев, автоматическое восстановление после падения температуры |
| Запустить и сохранить время | 230VAC Полная загрузка 1200 мс, 60 мс, 60 мс/115VAC Полная нагрузка 2000 мс, 60 мс, 12 мс, 12 мс. |
| Lez Home Mabrish Store | Авторские права, пожалуйста, не копируйте |
| Изоляционные характеристики | Входной терминал и выходной конец: 3KVAC, входной конец и оболочка: 2KVAC, выходной конец и комната оболочки: 0,5KVAC, 1 минута |

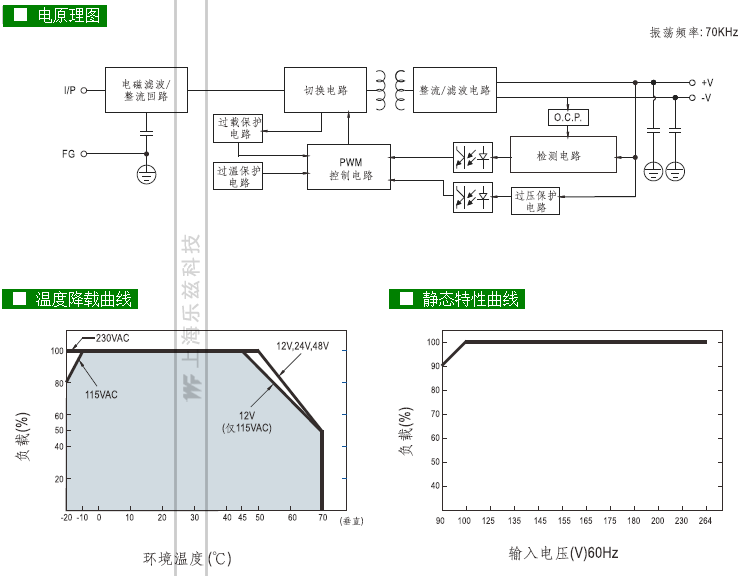

| Рабочая Температура | -20 ~+70 ° C (см. Кривую выходного выхода) |
| Анти -вибрация | 10 ～ 500 Гц, 2G 10 минут/цикл, xyz каждая ось в течение 60 минут; установка соответствует IEC60068-2-6 |
| Сертификация безопасности | Через UL508 сертификация TUV EN60950-1 |
| Электромагнитный стандарт совместимости | Запуск: EN55022 (CISPR22), EN61204-3, класс B, Гармония: EN61000-3-2, -3 |
| Электромагнитный стандарт совместимости | Противоположность: EN61000-4-2,3,4,5,6,8,11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3 ,, EN61204-3 ,, EN61204-3,Стандарт тяжелой промышленности класса A |
| среднее время между отказами | ≥ 456 300 часов, MIL-HDBK-217F (25 ° C) |
| Проводка | Введите: 3 балла. |
| Номер дела | 992D |

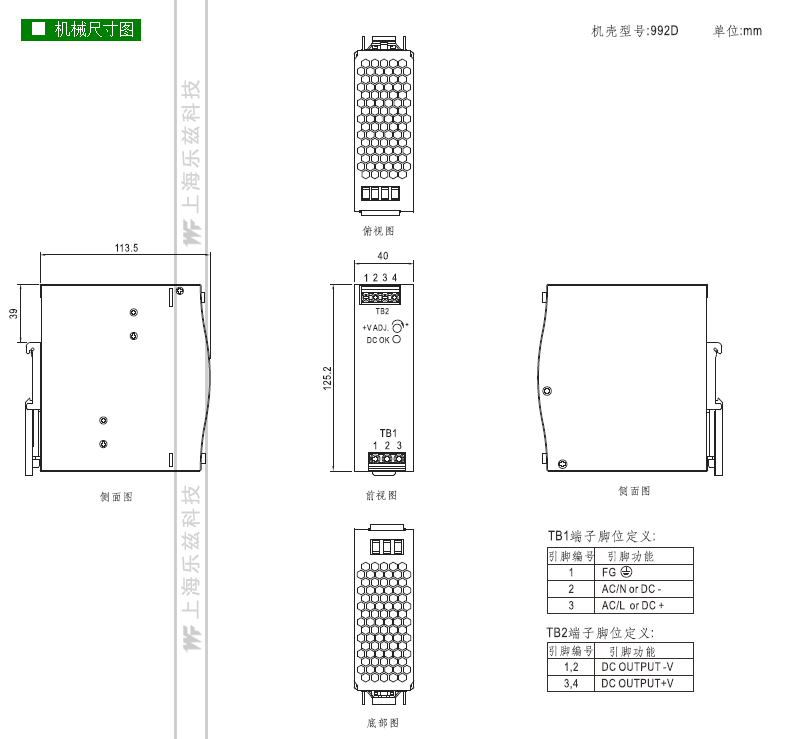

| Размеры | 40×125.2&Раз; 113,5 мм (ширина&раз; высокий&Раз; |
| Вес и упаковка | 0,6 кг/кусок; 20 штук на коробку/13 кг, 0,033 кубических метров |
Рекомендации по установке
модель:
Питание питания переключателя оболочки
иллюстрировать:
Питание питания оболочки включает в себя металлические оболочки и модели пластиковых оболочков. Внутренняя пластина печатной платы обернута в оболочку, которая обычно устанавливается в системном шкафу. Питания Mingwei разделяется на два различных типа в соответствии с номинальной концепцией мощности и конструкции Питание: один построен -В вентиляторе рассеяния тепла, другой без вентилятора.
Установить:
| 1. | Перед установкой или выполнением операций по техническому обслуживанию, пожалуйста, отключите соединение между источником питания и системой приложений, чтобы убедиться, что оно не будет автоматически повторно переосмыслить автоматически! | ||||||||||||||||||||||||||||
| 2. | Пожалуйста, сохраните установку и внутренний компонент питания на безопасном расстоянии. Пожалуйста, обратитесь к диаграмме корпуса на руководстве для образца, чтобы использовать соответствующий установленный винт. если у вас есть вопросы. | ||||||||||||||||||||||||||||
| 3. | Нестандартное направление установки или источник питания при высокой температуре окружающей среды приведет к увеличению температуры внутреннего компонента питания. Рабочая нагрузка питания в соответствии с кривой температурной нагрузки. | ||||||||||||||||||||||||||||
| 4. | Вентиляционные и вентиляционные отверстия не могут быть заблокированы. Если поблизости есть другие источники тепла, это должно быть не менее 10-15 см. | ||||||||||||||||||||||||||||
| 5. | Ниже приведено рекомендованная спецификация проводной проволоки
| ||||||||||||||||||||||||||||
| 6. | Для другой информации о продукте, пожалуйста, обратитесь к этому веб -сайту | ||||||||||||||||||||||||||||
Предупреждение !!
| 1. | Чтобы предотвратить риск удара и ожогов, все неисправности питания, пожалуйста, проверьте через квалифицированных инженеров -электриков. Строго запрещено удалять оболочку питания в частном порядке. |
| 2. | Питание не может быть установлено на влажной среде и вблизи источника воды. |
| 3. | Питание не может быть выставлено в высокотемпературной среде и источниках почти пожара. Пожалуйста, обратитесь к книге спецификации, чтобы определить высокую температуру окружающей среды применения мощности. |
| 4. | Выходное напряжение и выходной ток не могут превышать номинальный диапазон, указанный в книге спецификации. |
| 5. | Линия заземления (FG) должна быть связана с Землей. [Купите силу, чтобы найти Lez и использовать Mingwei], позвоните по телефону 400 600 0430, если у вас есть какие -либо вопросы. |
| 6. | Весь источник питания Mingwei разработан в соответствии со спецификацией EMC. Согласно требованиям, мы можем предоставить тест, который я отчете о соответствующем источнике питания. Поскольку источник питания является лишь компонентом системы приложений, когда источник питания интегрируется в Система приложений, EMC окончательной системы должна быть проверена и снова подтверждена |
