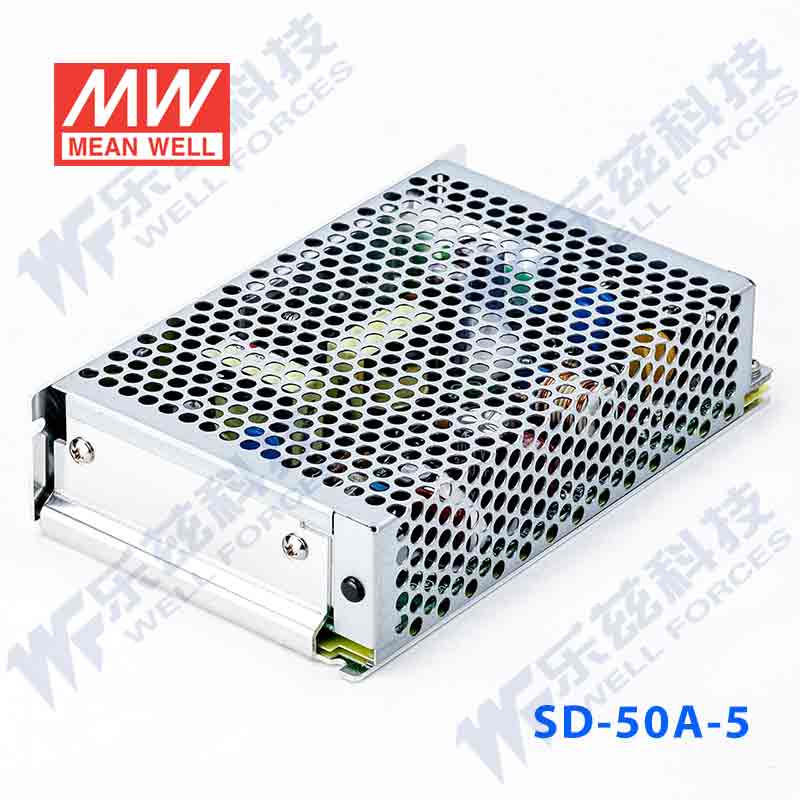

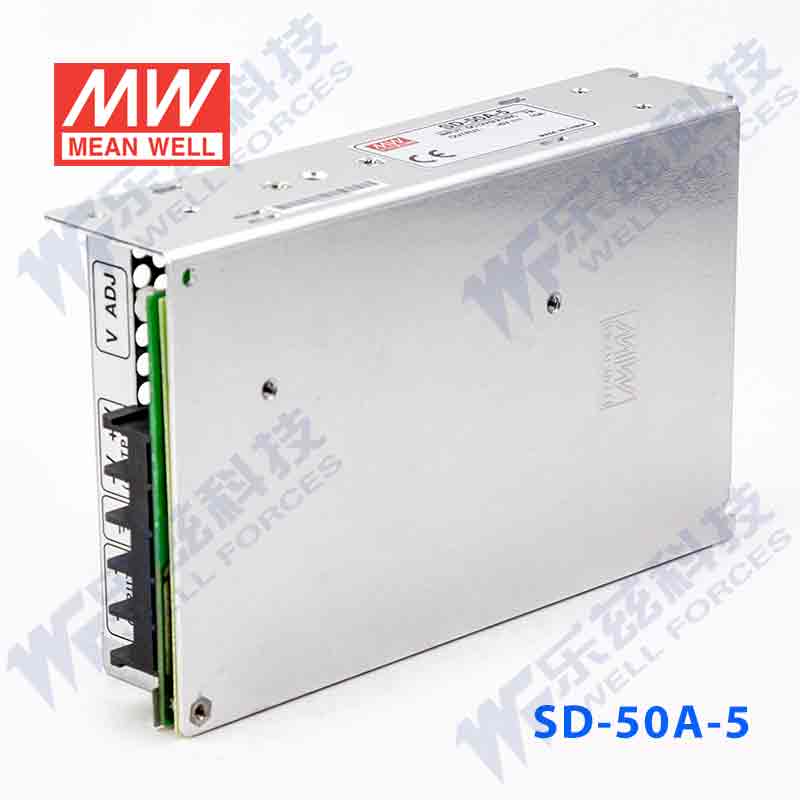

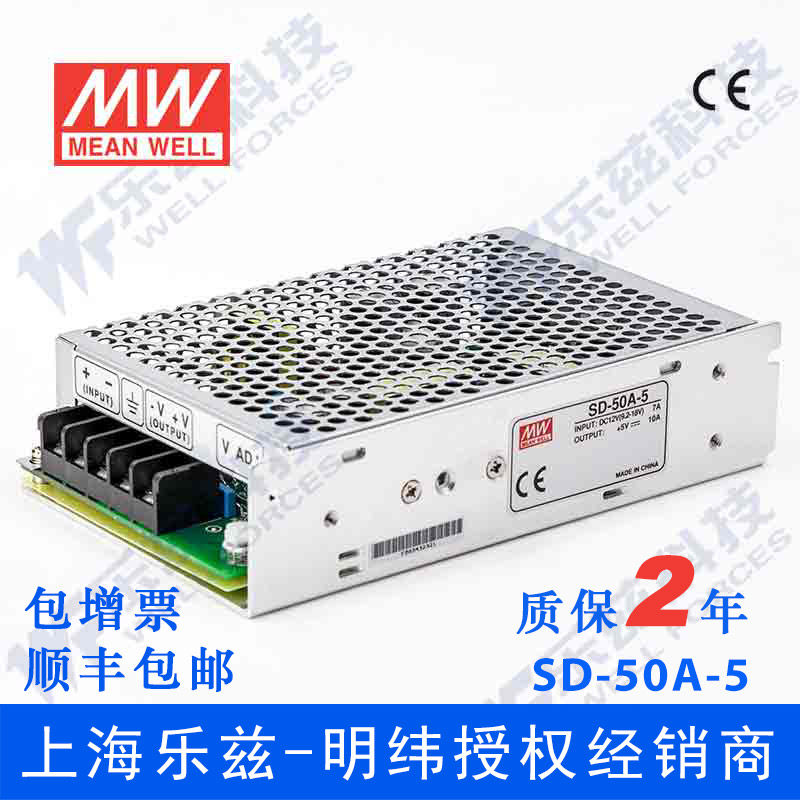

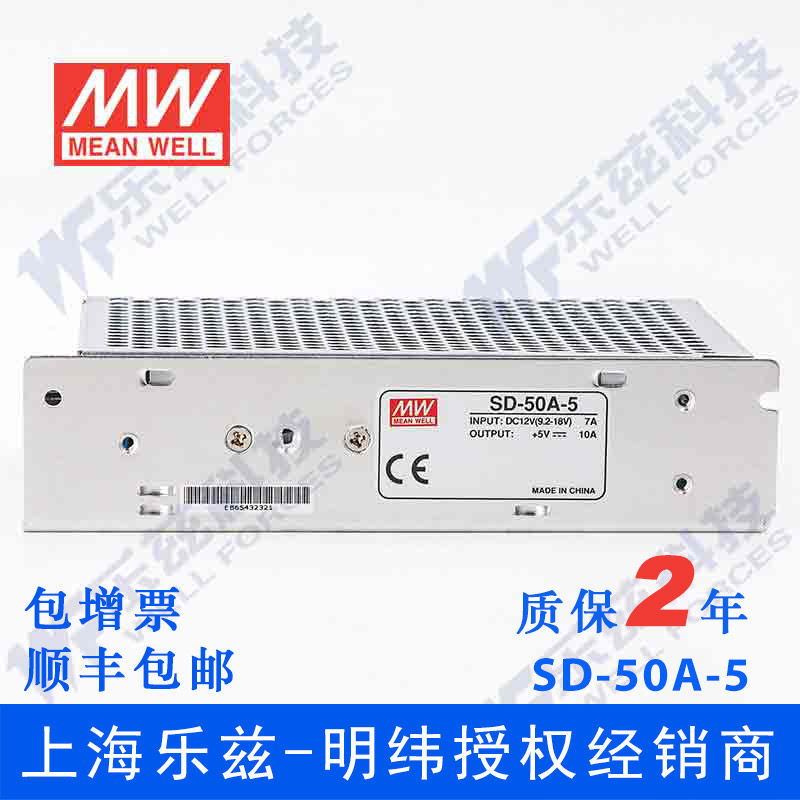

SD-50A-5 Taiwan Mingwei 50W (9,2 ~ 18V) 12V Изменения 5V10A DC-DC Питания питания
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
  ■ Дополнительные аксессуары |
  ■ Введение продукта |
Мощный преобразователь DC-DC с защитой металлической оболочки подходит для различных систем применения питания аккумулятора и различных средств транспорта.
■ Основные особенности |
2: 1 широкий входной диапазон |
Защита от защиты/перегрузки/перегрузки имеет короткую защиту/перегрузку |
Пройти международную сертификацию безопасности CE CE |
Естественная вентиляция охлаждение |
Производство Shanghai Lez Technology Development Co., Ltd. |
Встроенный -в фильтре EMI, низкий Ripple |
Входное/выходное напряжение изоляции до 1500 В постоянного тока |
Частота работы переключения: 83 кГц |
Высокая производительность, высокая и надежная |
100%полная -загрузка испытания старения |
Процесс без ведущих соответствует требованиям окружающей среды ROHS |
Бренд Тайвань Мингвей, производство заводов Suzhou |
2 -моя гарантия |
  ■ Основные параметры |
Диапазон ввода постоянного тока | 9.2-18V |
Диапазон вывода постоянного тока | 5 В, 0 ~ 10a |
Пульс | 100mV |
эффективность | 70% |
Диапазон корректировки экспорта | 5 В: 4,5 ~ 5,5 В, 12 В: 11-16 В, 24 В: 23 ~ 30 В |
Выходная стабильность | &Plusmn; 0,5%(большое значение) |
Защита от перегрузки | Когда текущая точка закрыта на 105-150%, автоматическое обнаружение автоматически обнаруживается |
Защита от перенапряжения | Выключите, когда номинальное выходное напряжение составляет от 115%до 165%, и автоматически обнаруживает автоматическое восстановление |
Lez Home Mabrish Store | Авторские права, пожалуйста, не копируйте |
Изоляционные характеристики | Входной терминал и выходной конец: 1,5 кВак, входной терминал и оболочка: 1,5 кв, выходной конец и оболочка: 0,5kVac |
Изоляционное сопротивление | Не менее 100 метров, когда 500 В постоянного токаΩ |
Рабочая температура и влажность | -10 ~+60 ° C (кривая снижения температуры), 20-90RH, нет гель |
Анти -вибрация | 10 ~ 500 Гц, 2 г 10 минут/цикл, xyz каждая ось каждые 60 минут |
Стандартный стандарт | Обратитесь к дизайну LVD |
Электромагнитный стандарт совместимости | Запуск: EN55022 (CISPR22) класс B |
Электромагнитный стандарт совместимости | Противоположность: EN61000-4-2,3,4,5,6,8, EN55024, EN55024,Стандарт тяжелой промышленности класса A |
Нет времени неудачи | ≥ 3656 миллионов часов, MIL-HDBK-217F (25 ° C) |

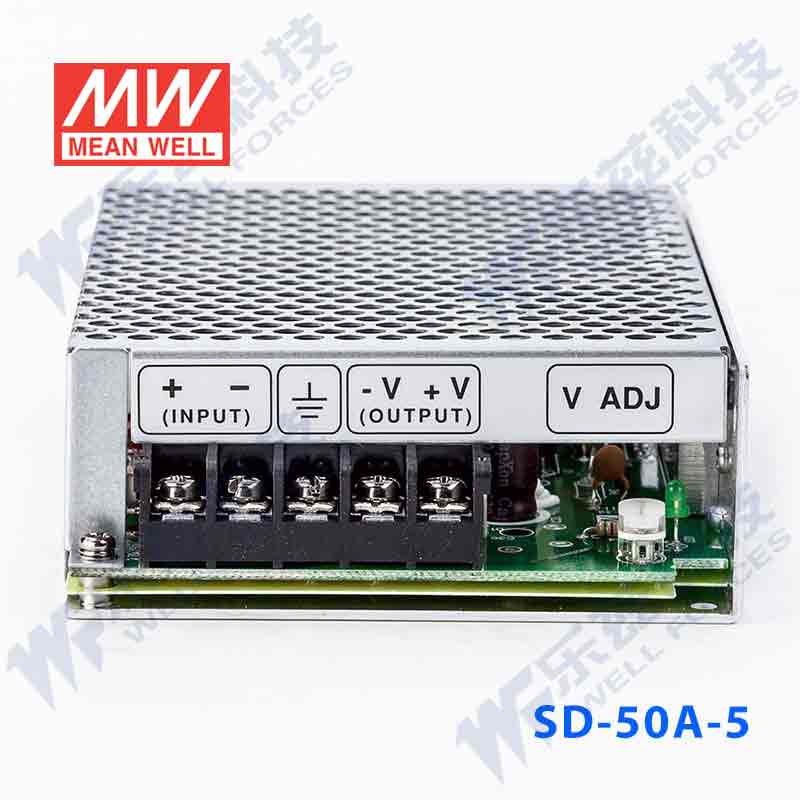

Проводка | 5p/9,5 мм -строка терминала |
Размеры | 159×97&Раз; 38 мм (длинный&Раз; Куан&Раз; высокий) |
Номер дела | 901 |
Вес и упаковка | 0,48 кг/кусок; 24 на коробку/12,7 кг/0,0212 кубических метров |
  ■ Необязательный метод установки направляющей направляющей 1 |
DRP-01 Просмотр и покупка, пожалуйста, нажмите на рисунок выше DRP-03 Просмотреть и купить, нажмите на рисунок выше |
  ■ Необязательный метод установки направляющей железной дороги 2 |
DRL-02 Просмотр и покупка, пожалуйста, нажмите на рисунок выше DRP-03 Просмотреть и купить, нажмите на рисунок выше |
Рекомендации по установке
модель:
Питание питания переключателя оболочки
иллюстрировать:
Питание питания оболочки включает в себя металлические оболочки и модели пластиковых оболочков. Внутренняя пластина печатной платы обернута в оболочку, которая обычно устанавливается в системном шкафу. Питания Mingwei разделяется на два различных типа в соответствии с номинальной концепцией мощности и конструкции Питание: один построен -В вентиляторе рассеяния тепла, другой без вентилятора.
Установить:
1. | Перед установкой или выполнением операций по техническому обслуживанию, пожалуйста, отключите соединение между источником питания и системой приложений, чтобы убедиться, что оно не будет автоматически повторно переосмыслить автоматически! | ||||||||||||||||||||||||||||
2. | Пожалуйста, сохраните установку и внутренний компонент питания на безопасном расстоянии. Пожалуйста, обратитесь к диаграмме корпуса на руководстве для образца, чтобы использовать соответствующий установленный винт. если у вас есть вопросы. | ||||||||||||||||||||||||||||
3. | Нестандартное направление установки или источник питания при высокой температуре окружающей среды приведет к увеличению температуры внутреннего компонента питания. Рабочая нагрузка питания в соответствии с кривой температурной нагрузки. | ||||||||||||||||||||||||||||
4. | Вентиляционные и вентиляционные отверстия не могут быть заблокированы. Если поблизости есть другие источники тепла, это должно быть не менее 10-15 см. | ||||||||||||||||||||||||||||
5. | Ниже приведено рекомендованная спецификация проводной проволоки
| ||||||||||||||||||||||||||||
6. | Для другой информации о продукте, пожалуйста, обратитесь к этому веб -сайту |
Предупреждение !!
1. | Чтобы предотвратить риск удара и ожогов, все неисправности питания, пожалуйста, проверьте через квалифицированных инженеров -электриков. Строго запрещено удалять оболочку питания в частном порядке. |
2. | Питание не может быть установлено на влажной среде и вблизи источника воды. |
3. | Питание не может быть выставлено в высокотемпературной среде и источниках почти пожара. Пожалуйста, обратитесь к книге спецификации, чтобы определить высокую температуру окружающей среды применения мощности. |
4. | Выходное напряжение и выходной ток не могут превышать номинальный диапазон, указанный в книге спецификации. |
5. | Линия заземления (FG) должна быть связана с Землей. [Купите силу, чтобы найти Lez и использовать Mingwei], позвоните по телефону 400 600 0430, если у вас есть какие -либо вопросы. |
6. | Весь источник питания Mingwei разработан в соответствии со спецификацией EMC. Согласно требованиям, мы можем предоставить тест, который я отчете о соответствующем источнике питания. Поскольку источник питания является лишь компонентом системы приложений, когда источник питания интегрируется в Система приложений, EMC окончательной системы должна быть проверена и снова подтверждена |
