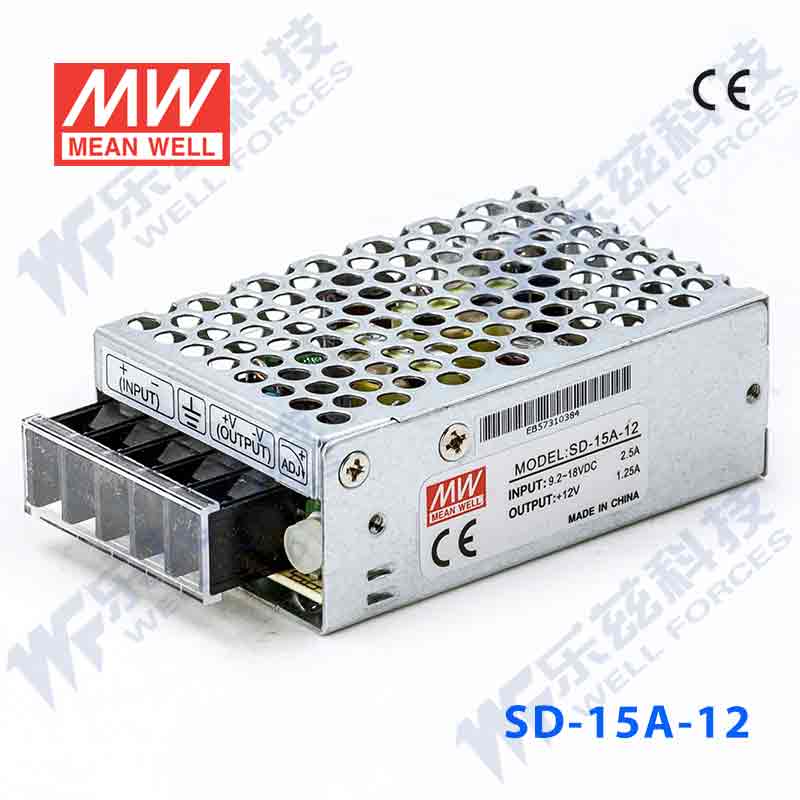

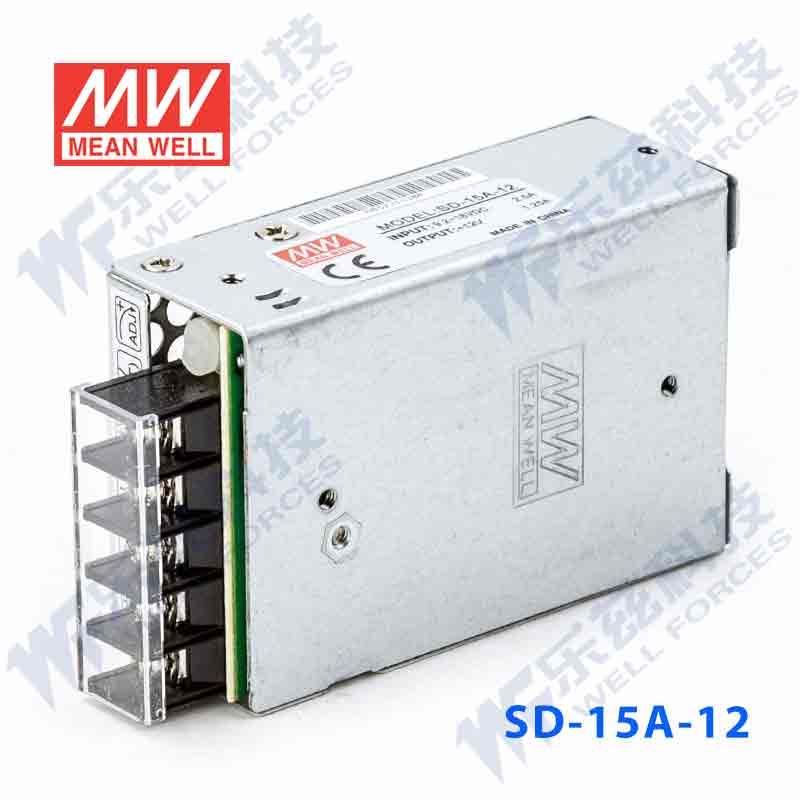

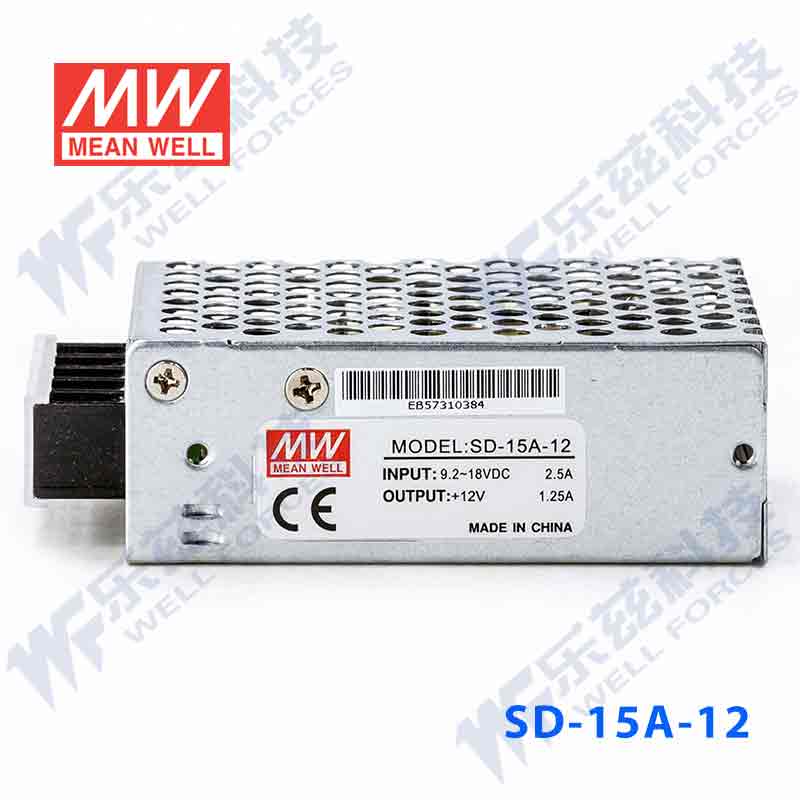

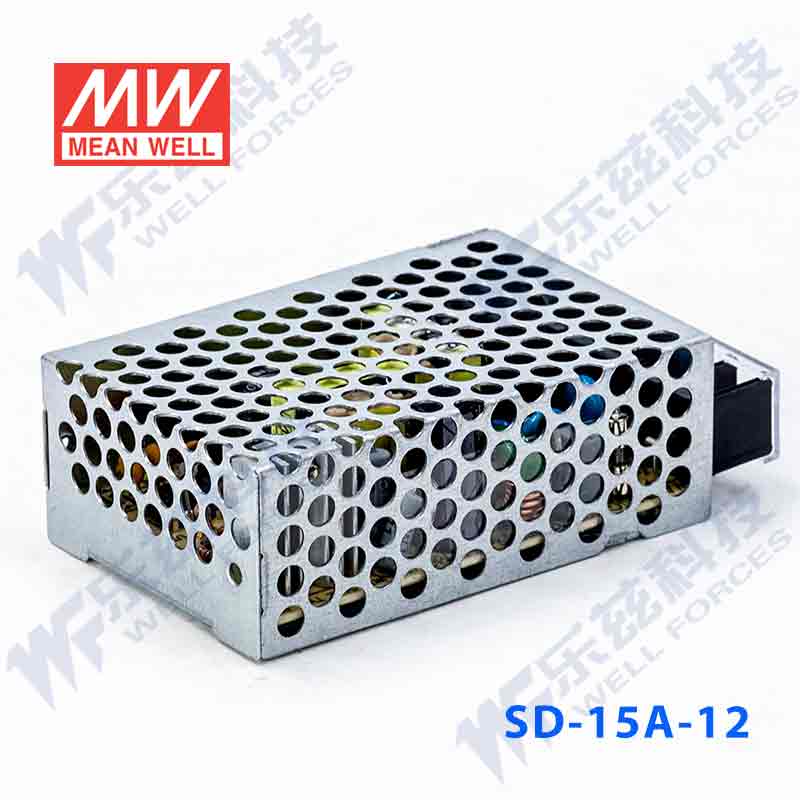

SD-15A-12 Taiwan Mingwei 15W (9,2 ~ 18V) 12V Изменения 12V1.25A DC-DC Power Power
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
|   ■ Введение продукта |
Мощный преобразователь DC-DC с защитой металлической оболочки подходит для различных систем применения питания аккумулятора и различных средств транспорта.
| ■ Основные особенности |
| 2: 1 широкий входной диапазон |
| Защита от защиты/перегрузки/перегрузки имеет короткую защиту/перегрузку |
| Пройти международную сертификацию безопасности CE CE |
| Естественная вентиляция охлаждение |
| Производство Shanghai Lez Technology Development Co., Ltd. |
| Встроенный -в фильтре EMI, низкий Ripple |
| Высокая производительность, высокая и надежная |
| 100%полная -загрузка испытания старения |
| Процесс без ведущих соответствует требованиям окружающей среды ROHS |
| Бренд Тайвань Мингвей, производство заводов Suzhou |
| 2 -моя гарантия |

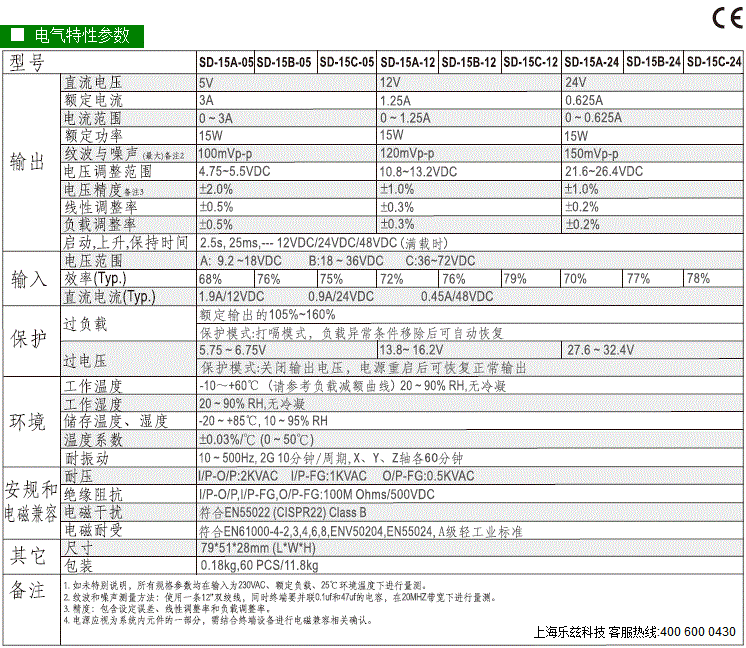

|   ■ Основные параметры |
| Диапазон ввода постоянного тока | 9.2-18V |
| Диапазон вывода постоянного тока | 12 В, 0 ～ 1,25а |
| Пульс | 120mV |
| эффективность | 72% |
| Диапазон корректировки экспорта | 5V: 4,5 ～ 5,5 В, 12 В: 10,8 ～ 13,2 В, 24 В: 21,6 ～ 26,4 В |
| Выходная стабильность | &Plusmn; 0,5%(большое значение) |
| Защита от перегрузки | Когда текущая точка закрыта на 105-160%, автоматическое обнаружение автоматически обнаруживается |
| Защита от перенапряжения | При от 115%до 135%от номинального выходного напряжения |
| Lez Home Mabrish Store | Авторские права, пожалуйста, не копируйте |
| Изоляционные характеристики | Входной терминал и выходной конец: 1,5 кВак, входной конец и оболочка: 1 кВак, выходной конец и оболочка: 0,5kVac |

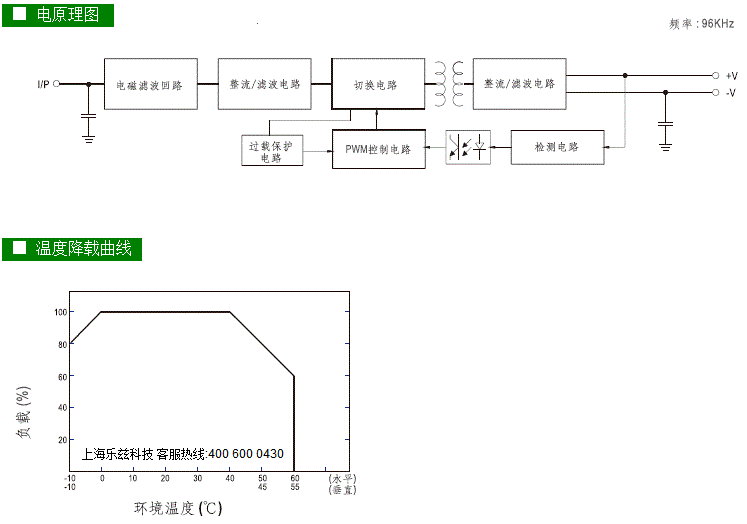

| Рабочая температура и влажность | -10 ~+60 ° C (кривая снижения температуры), 20-90RH, нет гель |
| Анти -вибрация | 10～500Гц, 2G 10 минут/цикл, XYZ по каждой оси по 60 минут каждая |
| Электромагнитный стандарт совместимости | Запуск: EN55022 (CISPR22) класс B |
| Электромагнитный стандарт совместимости | Противоположность: EN61000-4, 3,4,5,6,8, EN55024, Стандарт легкой промышленности A-уровня A-уровня |
| среднее время между отказами | ≥ 6442 миллиона часов, MIL-HDBK-217F (25 ° C) |

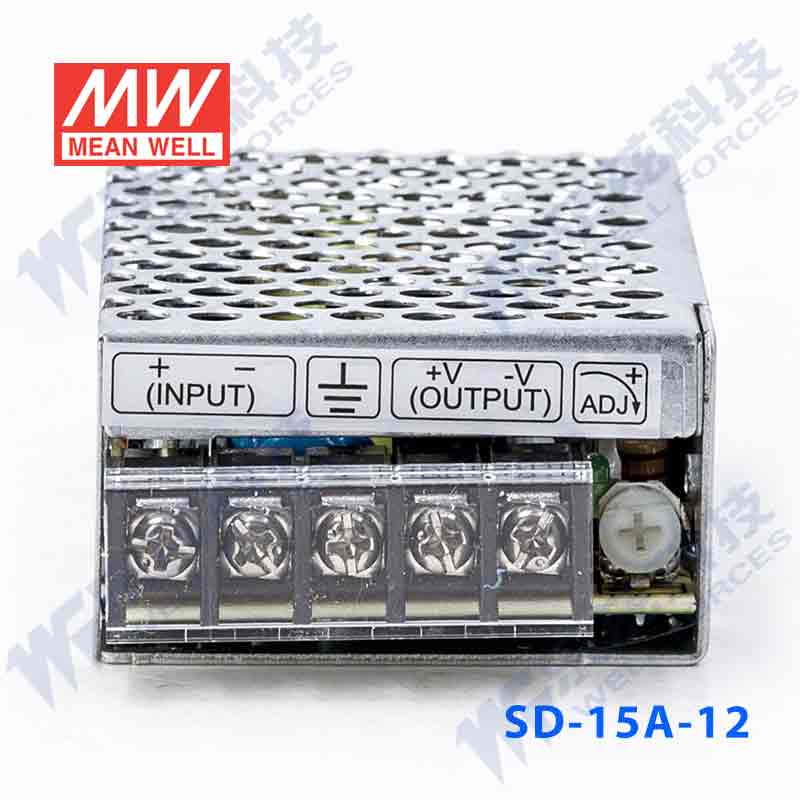

| Проводка | 5p/7,62 мм -строка терминала |

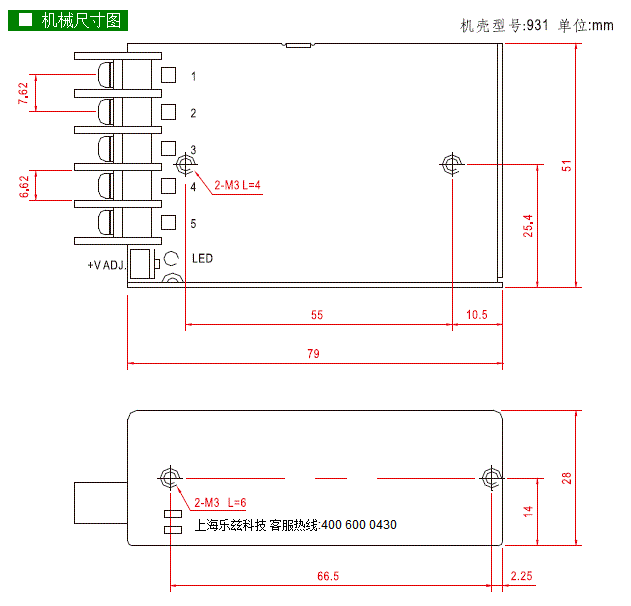

| Размеры | 78×51&Раз; 28 мм (длинный&Раз; Куан&Времена; |
| Номер дела | 931A |
| Вес и упаковка | 0,18 кг, 60 единиц на коробку/11,8 кг, 0,013 кубических метров |
|   ■ Необязательный метод установки направляющей направляющей 1 |
DRP-01 Просмотр и покупка, пожалуйста, нажмите на рисунок выше
DRP-03 Просмотреть и купить, нажмите на рисунок выше |  |
|   |
DRL-01 Просмотреть и купить, нажмите на рисунок выше
DRP-03 Просмотреть и купить, нажмите на рисунок выше |  |
Рекомендации по установке
модель:
Питание питания переключателя оболочки
иллюстрировать:
Питание питания оболочки включает в себя металлические оболочки и модели пластиковых оболочков. Внутренняя пластина печатной платы обернута в оболочку, которая обычно устанавливается в системном шкафу. Питания Mingwei разделяется на два различных типа в соответствии с номинальной концепцией мощности и конструкции Питание: один построен -В вентиляторе рассеяния тепла, другой без вентилятора.
Установка:
| 1. | Перед установкой или выполнением операций по техническому обслуживанию, пожалуйста, отключите соединение между источником питания и системой приложений, чтобы убедиться, что оно не будет автоматически повторно переосмыслить автоматически! | ||||||||||||||||||||||||||||
| 2. | Пожалуйста, сохраните установку и внутренний компонент питания на безопасном расстоянии. Пожалуйста, обратитесь к диаграмме корпуса на руководстве для образца, чтобы использовать соответствующий установленный винт. если у вас есть вопросы. | ||||||||||||||||||||||||||||
| 3. | Нестандартное направление установки или источник питания при высокой температуре окружающей среды приведет к увеличению температуры внутреннего компонента питания. Рабочая нагрузка питания в соответствии с кривой температурной нагрузки. | ||||||||||||||||||||||||||||
| 4. | Вентиляционные и вентиляционные отверстия не могут быть заблокированы. Если поблизости есть другие источники тепла, это должно быть не менее 10-15 см. | ||||||||||||||||||||||||||||
| 5. | Ниже приведено рекомендованная спецификация проводной проволоки
| ||||||||||||||||||||||||||||
| 6. | Для другой информации о продукте, пожалуйста, обратитесь к этому веб -сайту | ||||||||||||||||||||||||||||
Предупреждение !!
| 1. | Чтобы предотвратить риск удара и ожогов, все неисправности питания, пожалуйста, проверьте через квалифицированных инженеров -электриков. Строго запрещено удалять оболочку питания в частном порядке. |
| 2. | Питание не может быть установлено на влажной среде и вблизи источника воды. |
| 3. | Питание не может быть выставлено в высокотемпературной среде и источниках почти пожара. Пожалуйста, обратитесь к книге спецификации, чтобы определить высокую температуру окружающей среды применения мощности. |
| 4. | Выходное напряжение и выходной ток не могут превышать номинальный диапазон, указанный в книге спецификации. |
| 5. | Линия заземления (FG) должна быть связана с Землей. [Купите силу, чтобы найти Lez и использовать Mingwei], позвоните по телефону 400 600 0430, если у вас есть какие -либо вопросы. |
| 6. | Весь источник питания Mingwei разработан в соответствии со спецификацией EMC. Согласно требованиям, мы можем предоставить тест, который я отчете о соответствующем источнике питания. Поскольку источник питания является лишь компонентом системы приложений, когда источник питания интегрируется в Система приложений, EMC окончательной системы должна быть проверена и снова подтверждена |
