TG12864E.LM3033.OC MJ4X8C.12864-15A.HS12864-15B.JL X12864C-1
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 3В
- 5V
- Серо -белый фон (консалтинговый обслуживание клиентов)
- Желто -зеленый дно черный
- Синий белый характер
| Показать эффект: | Синий белый характер, Желто -зеленый дно черный, Серо -белый фон (консалтинговый обслуживание клиентов) |
| Рабочее напряжение: | 3В, 5V |
[送说明书，][送实例程序资料。][送]C[语言例程] [送汇编例程。正规厂家，并可提供技术支持，可开]3[点及]17[点票（批量）。批量价格更优][，欢迎咨询。]
VIP[专线]13302908653[竭诚为您提供质量优价格实惠的产品。]

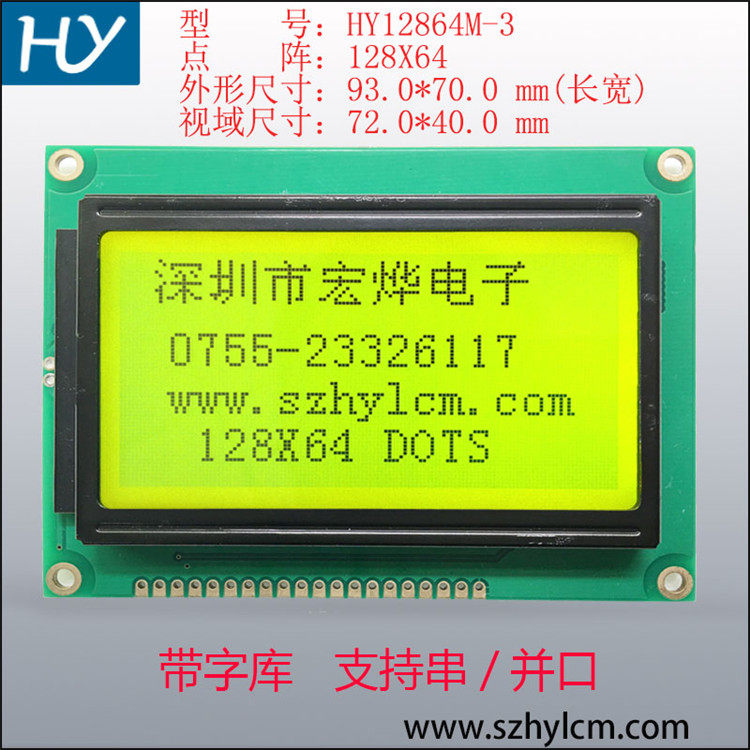

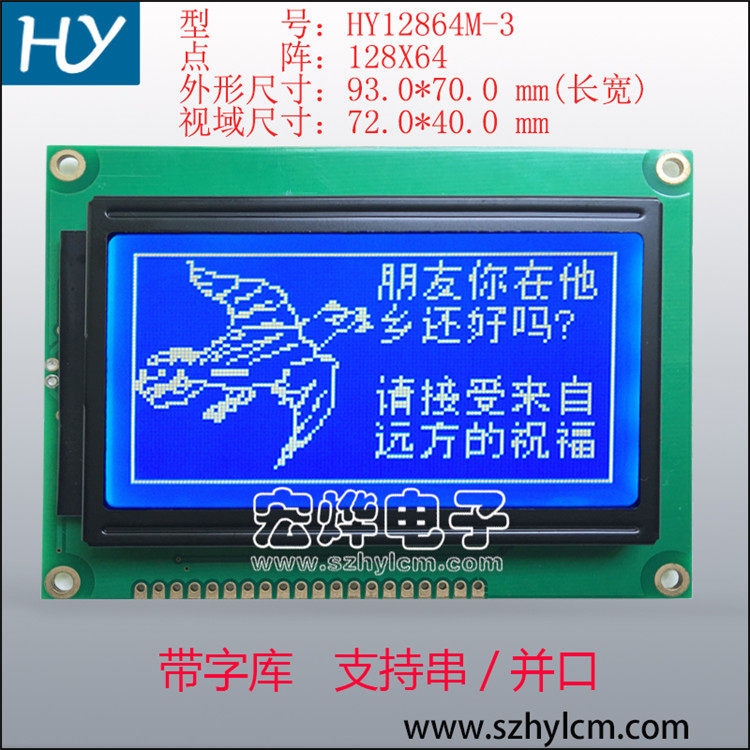

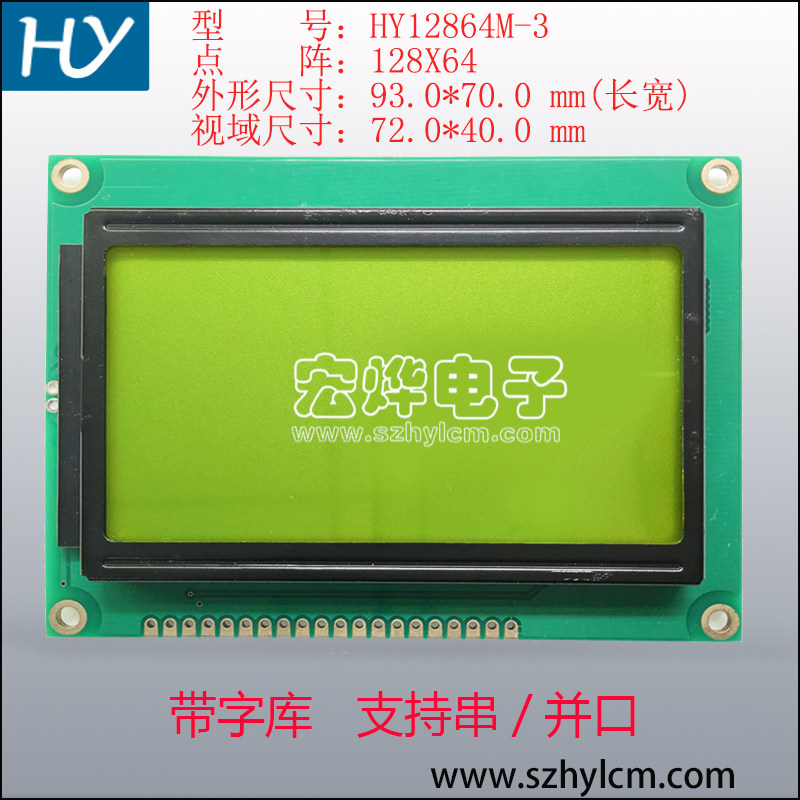

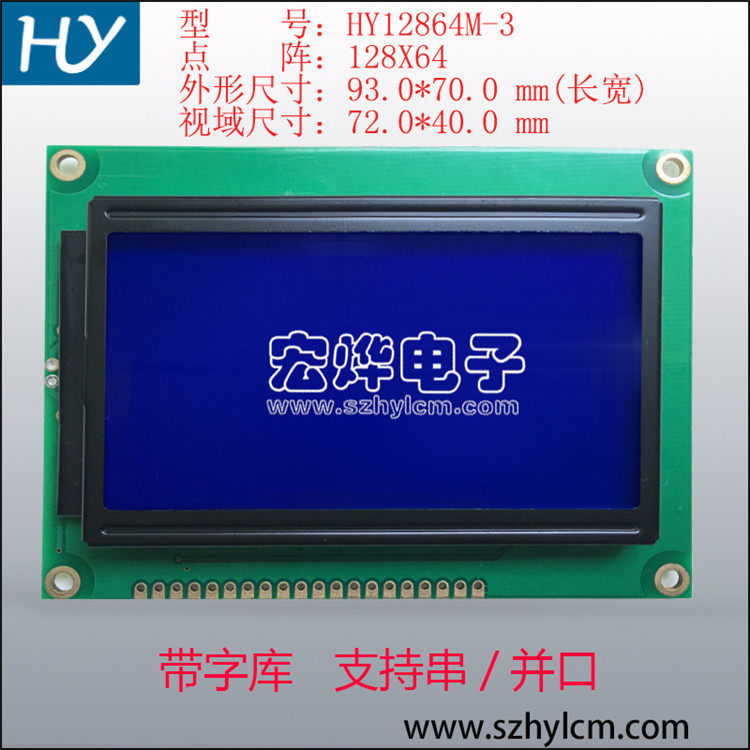

[产品图片展示]

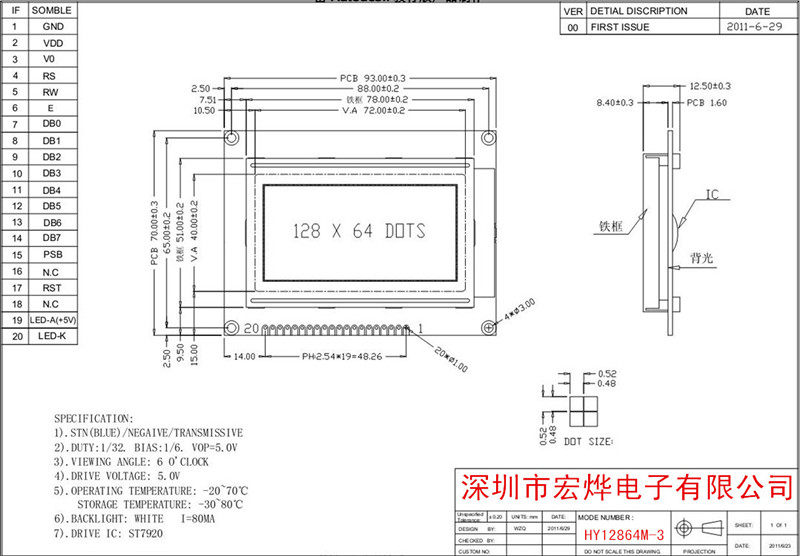

[外形尺寸图：]
[视频教程如下：]
[http://www.tudou.com/programs/view/W2X36A6W9DE/]
[(请复制到浏览器打开，淘宝不支持外链)]
[51学习板配套液晶，全新(不带排针排母)，带中文字库。]
[本店主要做批发，批发包邮，生产厂家货源稳定，质量保证。量大议价]
[3.3V与5V可选 （3.3V加1元）如您需要的参数与常规参数不同，请与我们客服人员联系，一定能找到适合您的产品，谢谢支持]
[请注意，不带中文字库的意思不是说不能显示中文，而是说LCD12864里面没有汉字的字库。如果需要显示汉字，就需要在您的控制程序里自建字库。]
[接口定义：]
[引脚号] | [引脚名称] | [功能说明] |
1 | VSS | [电源地][（0V）] |
2 | VDD | [电压输入][（+5V）] |
3 | V0 | [ＬＣＤ液晶驱动程序供应电压] |
4 |
[RS（CS）] | [选择输入插口串行模式:- RS =“H”:D0 D7是显示数据CS = 1:芯片启动- RS =“L”:D0 D7是控制数据CS = 0:芯片enabl] |
5 | RW(SID) | [读写控制0:写1:阅读(串行数据输入)] |
6 | E(SCLK) | [启用触发(串行时钟)] |
7-10 | DBO-DB3 | [低咬为8位数据总线接口] |
11-14 | DB4-DB7 | [高咬为8位数据总线接口和4位数据总线接口] |
15 | PSB | [界面选择:0:串行模式1:8/4-bits并行总线模式] |
16 | NC | [无使用] |
17 | RST | [复位信号] |
18 | VEE | [VOUT LCD驱动电压输出端，可不接。] |
19 | LED+ | [背光电源（＋5.0V)领导] |
20 | LED- | [背光电源－（0V）领导] |
[产品参数：]
[型] [号] | HY12864M-3 | [封] [装] | COB |
[外型尺寸] | 93.0mm×70.0mm | [连接方式] | [导电胶条] |
[视域尺寸] | 72.0mm×40.0mm | [接口方式] | [单排并口/串口] |
[点] [尺] [寸] | 0.48mm×0.48mm | [背光类型] | LED/EL |
[点] [间] [距] | 0.04mm×0.04mm | [背光颜色] | [黄绿/白光/红光等] |
[点] [阵] [数] | [128点阵]×[64点阵] | [工作电压] | +5V/3.3V |
[显示屏面] | [黄绿/蓝屏/黑白/灰屏] | [工作温度] | [-20～+70℃] |
[控] [制] [器] | ST7920 | [储存温度] | [-30～+80℃] |
[商品描述：] |
· HY12864M-3[中文字库型液晶显示模块可以显示字母、数字、中文字型及图形，具有绘图及文字画面混合显示功能。可显示128（列）]× [64（行）点阵。可完成图形显示，也可显示8]×[4个（16]×[16点阵）中文汉字。] · [提供三种控制接口：] [8位微处理器接口、4位微处理器接口、串行接口。] · [模块内置2M-位元中文字型ROM] (CGROM) [总共提供8192] [个中文字型(16]×[16点阵)，16K-位元半宽字型ROM] (HCGROM) [总共提供126] [个符号字型(16]×[8点阵)，64]×[16-位元显示RAM] [(DDRAM)，另外绘图显示画面提供一个64]×[256点的绘图区域（GDRAM），可以和文字画面混和显示。] · [提供多功能指令：画面清除（Display] [clear）、光标归位（Return] [home）、显示打开/关闭（Display] [on/off）、光标显示/隐藏（Cursor] [on/off）、显示字符闪烁（Display] character [blink）、光标移位（Cursor] [shift）、显示移位（Display] [shift）、垂直画面卷动（Vertical] line [scroll）、反白显示（reverse] [display）。] [公司生产样貌：]
|
