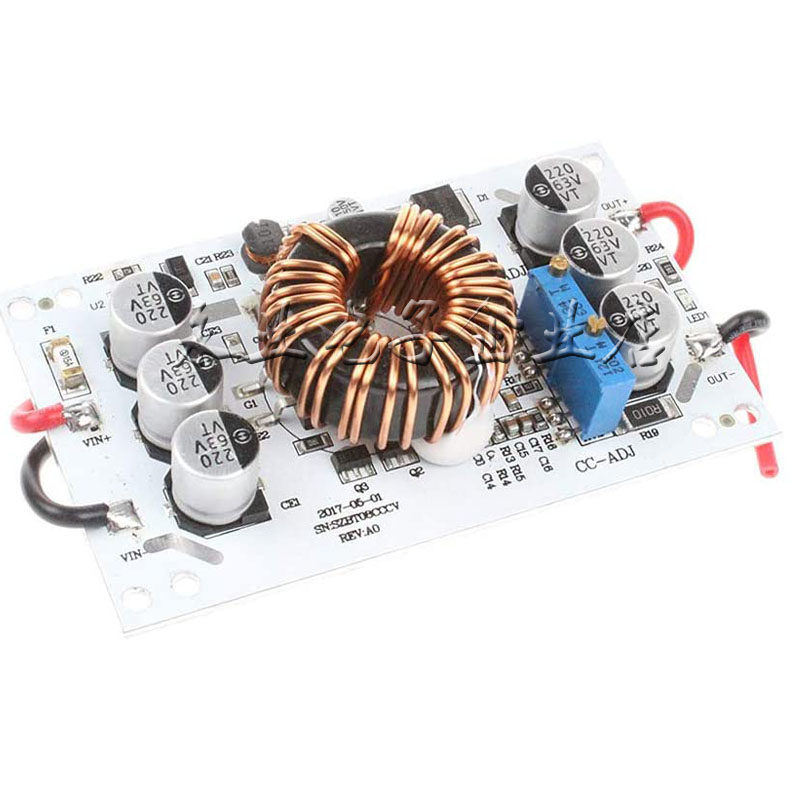

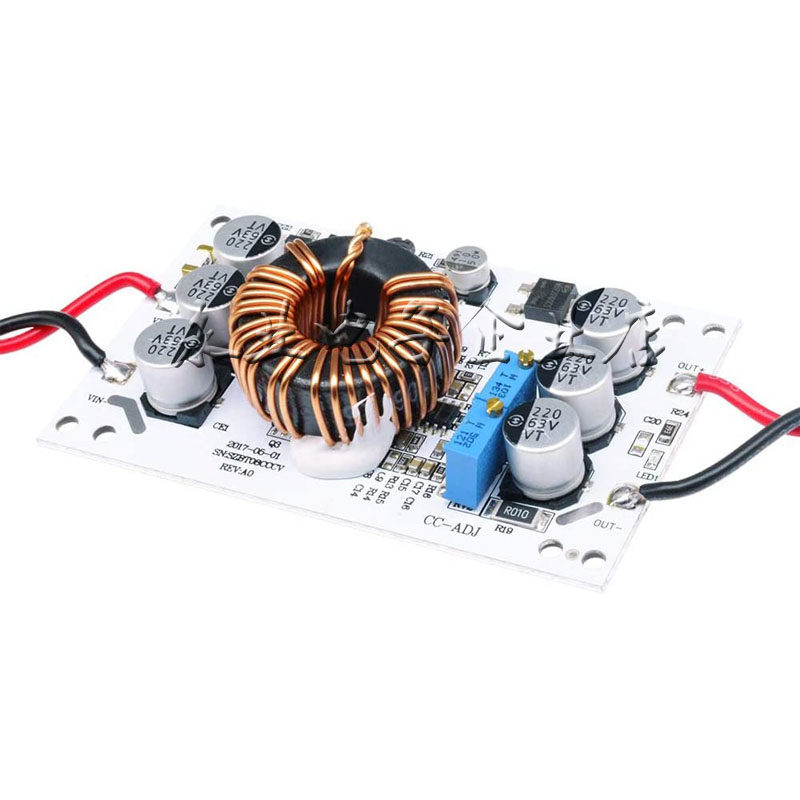

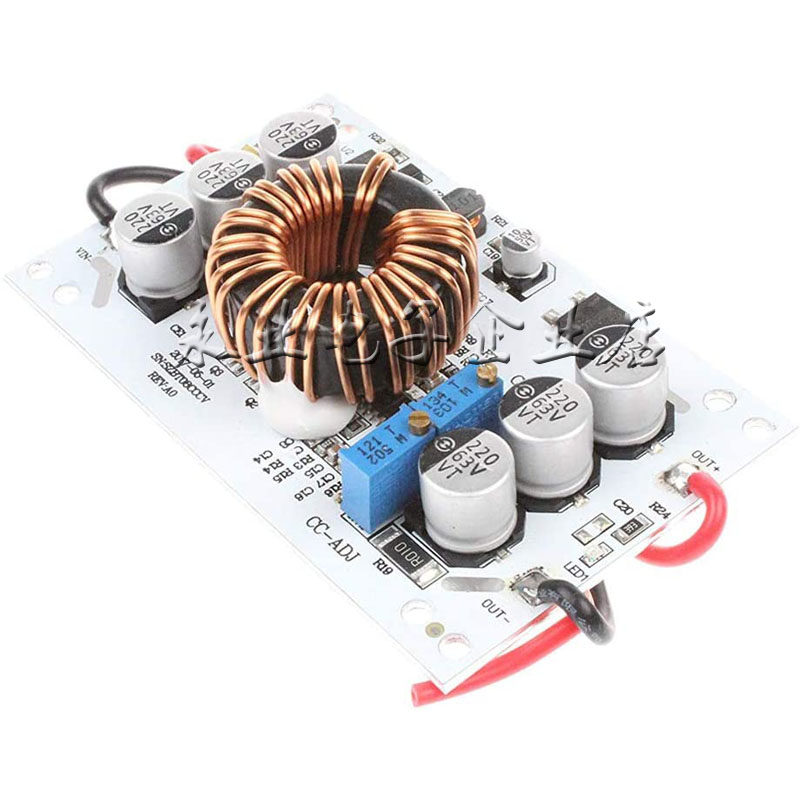

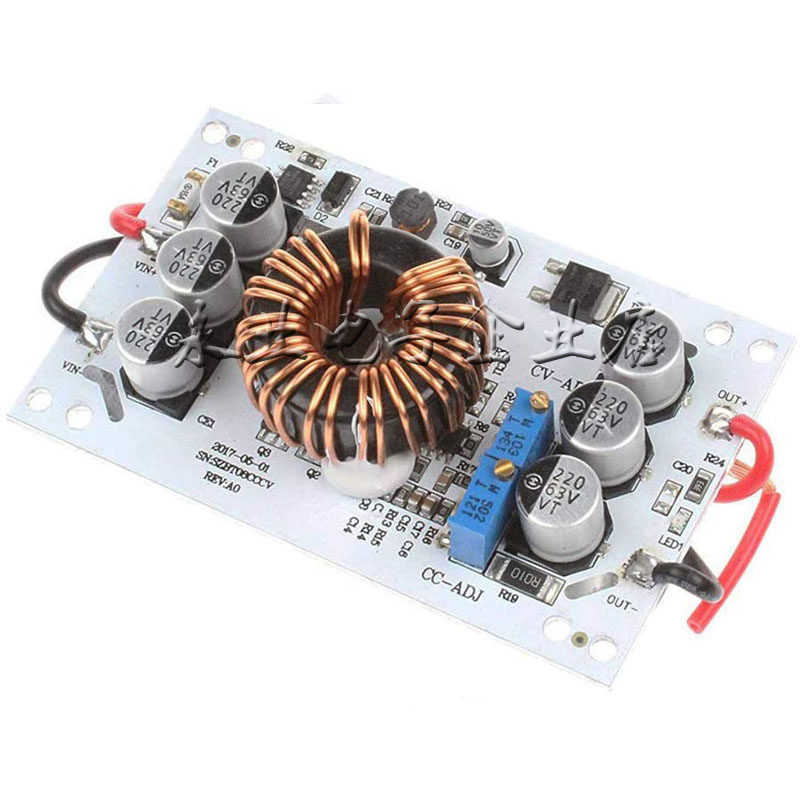

Блок питания с зарядкой, светодиодный модуль, 600W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
【Имя модуля】 600 Вт модуль подвешивания
[Модульная природа]: не -изоляция модуля повышения (Boost)
【Входное напряжение】: DC10V-60V
【Входной ток】: 10 (макс).
[Статический рабочий ток]: когда 10 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток будет увеличиваться)
[Выходное напряжение]: 12-60V непрерывно регулируется (выходной выход по умолчанию поставлен 19 В. Если вам нужны другие напряжения, пожалуйста, объясните владельцу магазина.)
[[[[[[[[[[[[[[[[Выходной ток]: 10Макс превышает 6A, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
【Поточный диапазон】: 0,2-10A
[Выходная мощность]: = Входное напряжение*10A, например: Enter 12V*10A = 120 Вт, вход 24 В*10A = 240 Вт,
Введите 36V*10A = 1360 Вт, введите 60 В*10A = 600 Вт,
[Температура работы]: -40 ~+85 градусов (когда температура окружающей среды слишком высока, укрепите рассеивание тепла)
[Рабочая частота]: 150 кГц
[Эффективность конверсии]: 92%-96%(эффективность связана с входным, выходным напряжением, током, разностью напряжения))
[Введите защиту против соединения]: нет (обратите внимание на то, чтобы не подключаться к положительному и отрицательному)
[[[[[[[[[[[[[[[[Метод установки: 4 3 мм отверстия для винтов
[Метод проводки]: вывод проводки
[Размер модуля]: шириной 85 мм высота 21 мм
[Модуль один вес]: 80 граммов
1. Регулировка выходного напряжения:
1. Отрегулируйте потенциометр CV-ADJ, установите выходное напряжение на значение напряжения, которое вам нужно в соответствии с батареей или светодиодом, и установите выходное напряжение.По часовой стрелке напряжение часов
1. Регулировка выходного тока:
2. Потенциометр CC-ADJ составляет около 20 кругов, установите выходной ток на минимум, подключите к светодиоду и отрегулируйте потенциометр CC-ADJ к нужд, который вам нужен.Для зарядки аккумулятора после установки батареи получен выход, и CC-ADJ регулируется на необходимый вам ток. Чем больше мощности, тем меньше ток зарядки.)
Пожалуйста, не регулируйте ток в коротком замыкании. Структура цепи модуля Boost не может быть отрегулирована в коротком замыкании.
Инструкции по использованию:
1. VIN+является положительным электродом входного источника питания, VIN-IS отрицательный электрод питания входного питания,
2. Out+- положительный электрод выходного питания, выход- это выходной электрод отрицательный электрод,
3. Диапазон регулировки постоянного напряжения: DC12-60V (небольшая регулировка по часовой стрелке, большая часовая стрелка),
4. Диапазон постоянного тока может быть скорректирован: 0,2A-10A (малая регулировка по часовой стрелке, большая регулировка по часовой стрелке),
5. Когда входной ток превышает 6A, необходимо укрепить рассеивание тепла (алюминиевый субстрат вставлен на плоские металлические детали),
7. Входное напряжение не может быть ниже 10 В или более 60 В,
8. Введите максимальный ток не может превышать 10А, и мощность не может превышать 600 Вт.
9. При использовании убедитесь, что входное напряжение на 2 В ниже выходного напряжения.
10. Перед подключением нагрузки отрегулируйте требуемое напряжение и ток во время пустой нагрузки (регулировка напряжения высокой нагрузки высокая 3-5 В),
11. При использовании источника питания переключения или другого вторичного источника питания, пожалуйста, убедитесь, что источник питания питания должен быть больше, чем у питания питания этого модуля.
Меры предосторожности:
1. Вход и выход не могут быть подключены,
2. Не будьте ниже входного напряжения 10 В, и слишком низкое входное напряжение повредит источнику питания
(При использовании аккумулятора обратите внимание, чтобы предотвратить батарею.)
2. Ввод, выходное напряжение и ток не могут превышать максимальное значение при работе, чтобы не повредить мощность.
3. Обратите внимание на вентиляцию и рассеяние тепла, когда работают полная работа по продлению срока службы этого источника питания.
4. Обратите внимание на пыль и влагу.
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать при 12-50 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
