Пленочная лампа комплект NE555 CD4017 Пленочная лампа Electronics DIY Объемная электронная электронная набор

Цена: 29руб.    (¥1.6)
Артикул: 555812389854

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:永业电子企业店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥7126руб.
¥8.4152руб.
¥ 6.25 5.1593руб.
¥3.7969руб.

Набор веса: 6,7 г

Название комплекта: NE555+CD4017 Light Kit/Sales
Напряжение питания: 2,5--14,5 В

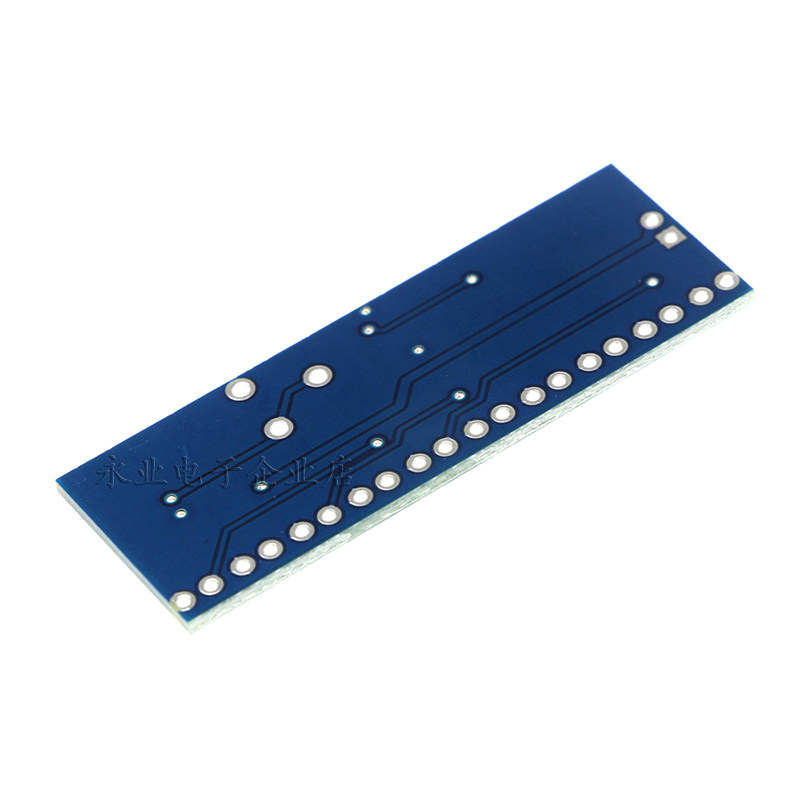

Размер печатной платы: 5,4 см*2,1 см.
Толщина печатной платы: 1,6 мм

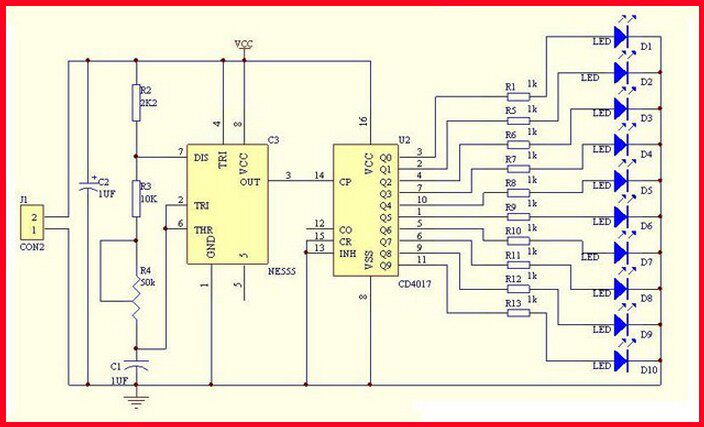

Принцип схемы:

Этот комплект в основном состоит из цепей с часами и десятичных схем. Конец 3 - высокий уровень. Когда источник питания заряжается до С1 до 2/3 напряжения питания, когда источник питания проходит через R2, R3 и R4, выходные уровни 3 фута от высокого до низкого, NE555 Внутренний разряд Трубка включается на конденсатор C1, разряжаемый через R4, R3, NE555, пока напряжение двух концов C1 не было ниже 1/3 от напряжения питания, уровень 3 -писков NE555 изменился с низкого уровня Уровень до высокого уровня .c1 снова. Такой цикл сформировал колебание.Время зарядки составляет: 0,695 (R2+R3+R4) C1, время разрядки: 0,695 (R4+R3) C1, отрегулируйте R4 для управления выходной частотой осциллятора. 10 Светодиодов подключены на 10 выходах CD4017. Когда 10 выходов CD4017 по очереди генерируют высокие уровни под действием тактового сигнала, D1-D10 освещается, чтобы сформировать эффект проточной лампы.
Отрегулируйте R4, чтобы отрегулировать скорость потока светодиодного света.

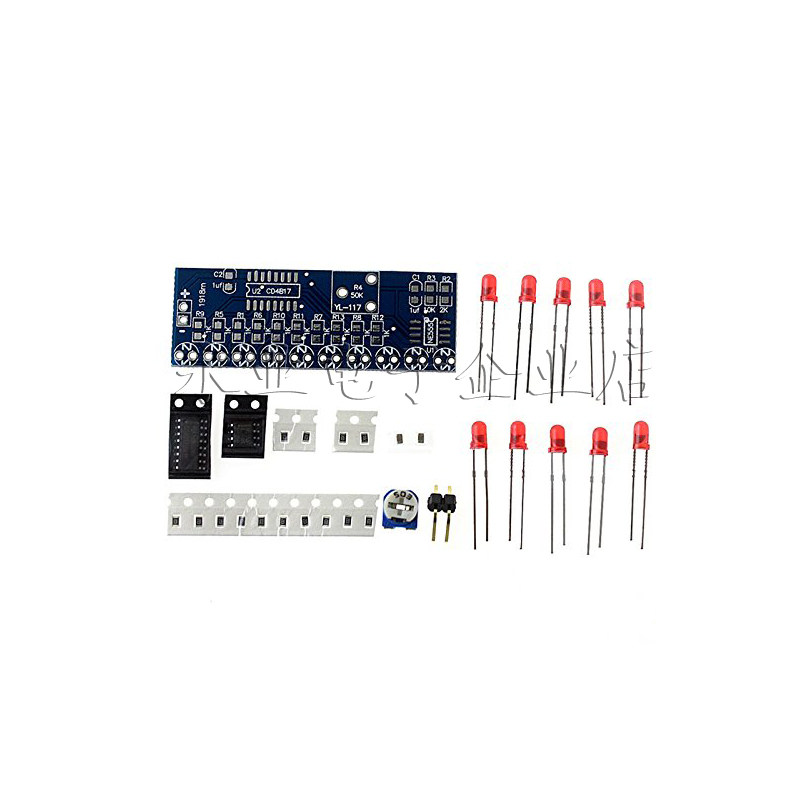

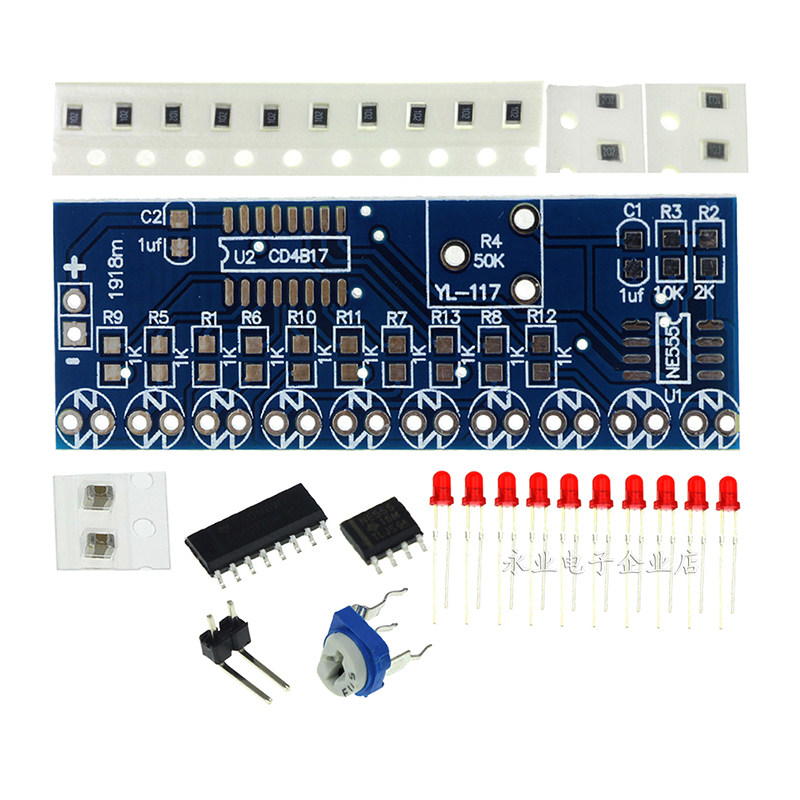

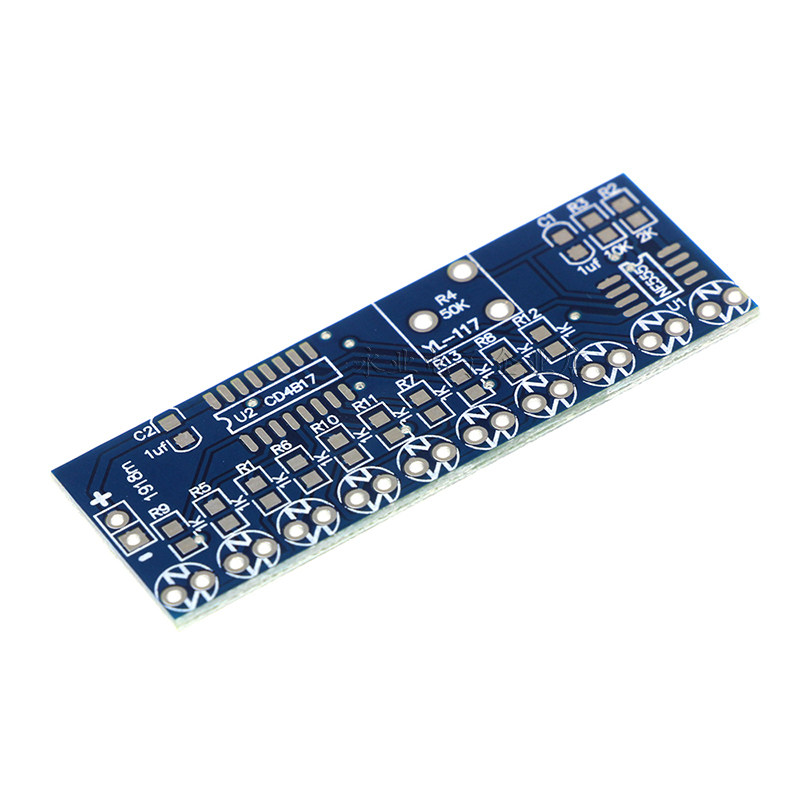

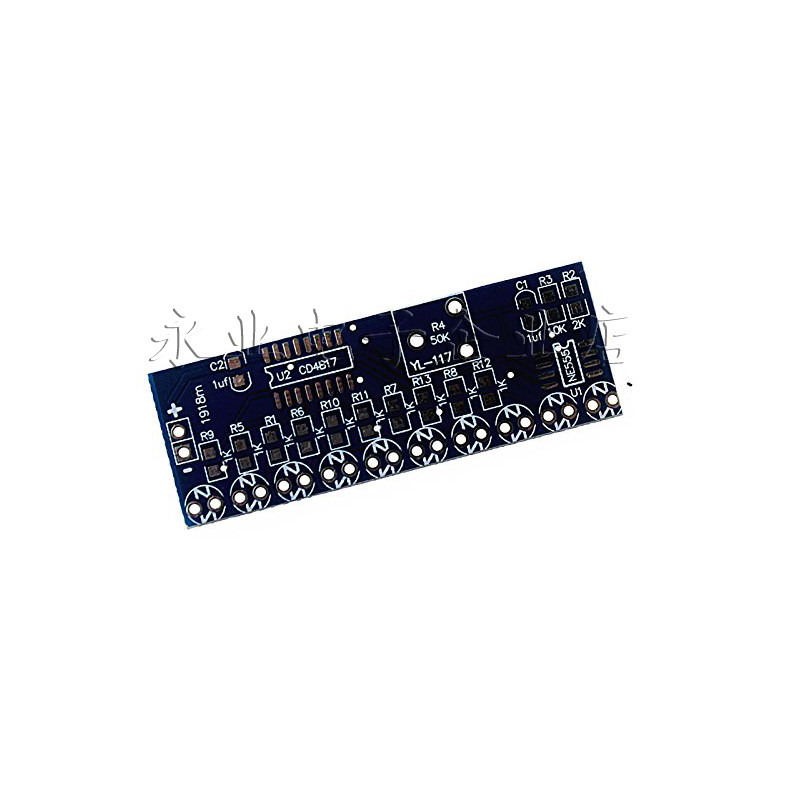

Список объемных компонентов:

Имя компонента        Количество
Пекартная плата          1
2p кривизна иглы       1
1 UF Конденсатор        2
3 ммм красный    10
Сопротивление 1K        10
2,2K сопротивление      1
Сопротивление 10K       1
50K Орхидея Потенциометр 1
NE555        1
CD4017       1
