| Терминал | Сварка | Винт | |
|---|---|---|---|
| Водительский удоч | модель | модель | |
| Игла -образованный плунжер |  | X-10G | X-10G-B |
| Весенний тонкий тип плунжера |  | X-10GS | X-10GS-B |
| Весенний короткий тип плунжера |  | X-10GD | X-10GD-B |
| Панель установки столбцы |  | X-10GQ | X-10GQ-B |
| Установка панели типа Pearl Plunger |  | X-10GQ22 | X-10GQ22-B |
| Панельная установка горизонтальных бусин |  | X-10GQ21 | X-10GQ21-B |
| Панельные пружины |  | X-10GL | X-10GL-B |
| Нить |  | X-10GW21 | X-10GW21-B |
| Нить |  | X-10GW | X-10GW-B |
| Маленький тип свинг -стержня |  | X-10GW4 | X-10GW4-B |
| Тип короткой струны с бусиной |  | X-10GW22 | X-10GW22-B |
| Роллер |  | X-10GW2 | X-10GW2-B |
| Тип качания с обратным действием |  | X-10GM | X-10GM-B |
| Обратное действие роликовое тип короткой строки* |  | X-10GM22 | X-10GM22-B |
| Тип строки ролика обратного действия* Тип* |  | X-10GM2 | X-10GM2-B |

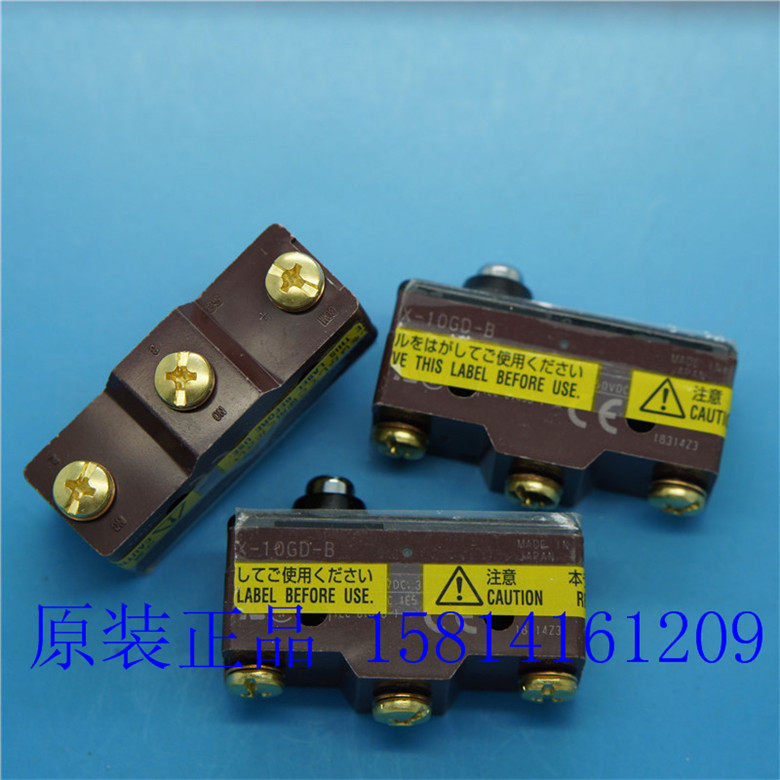

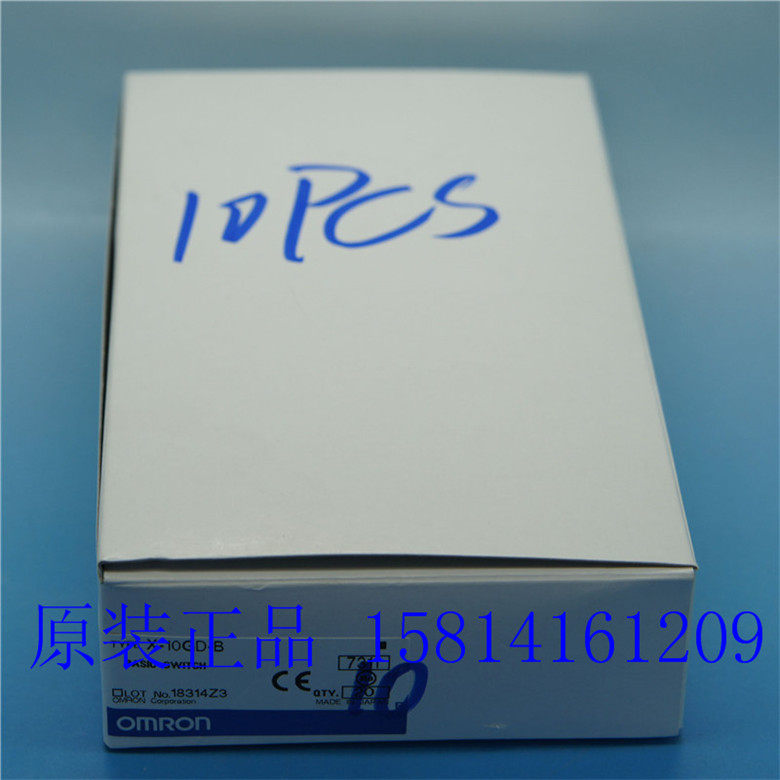

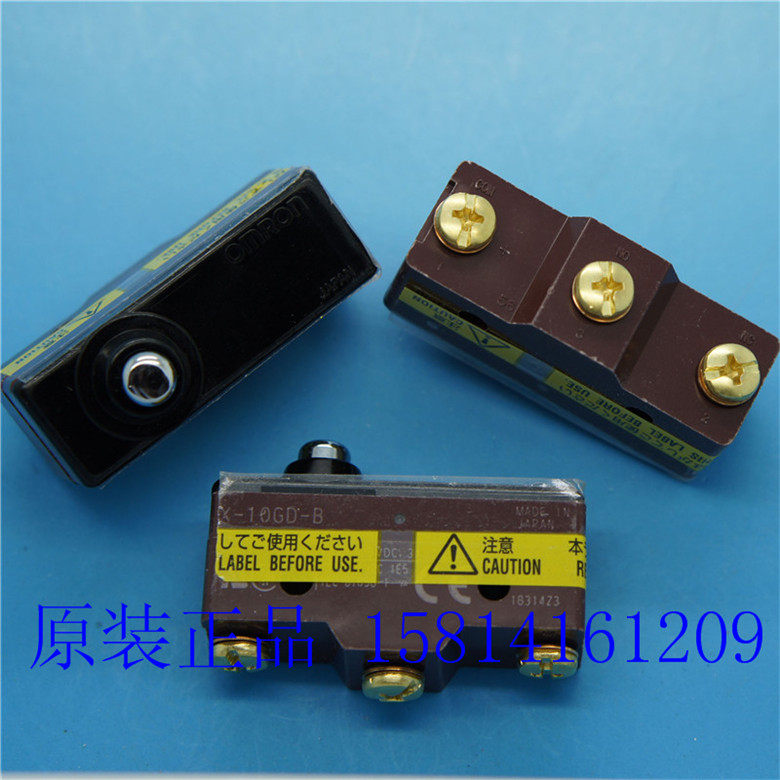

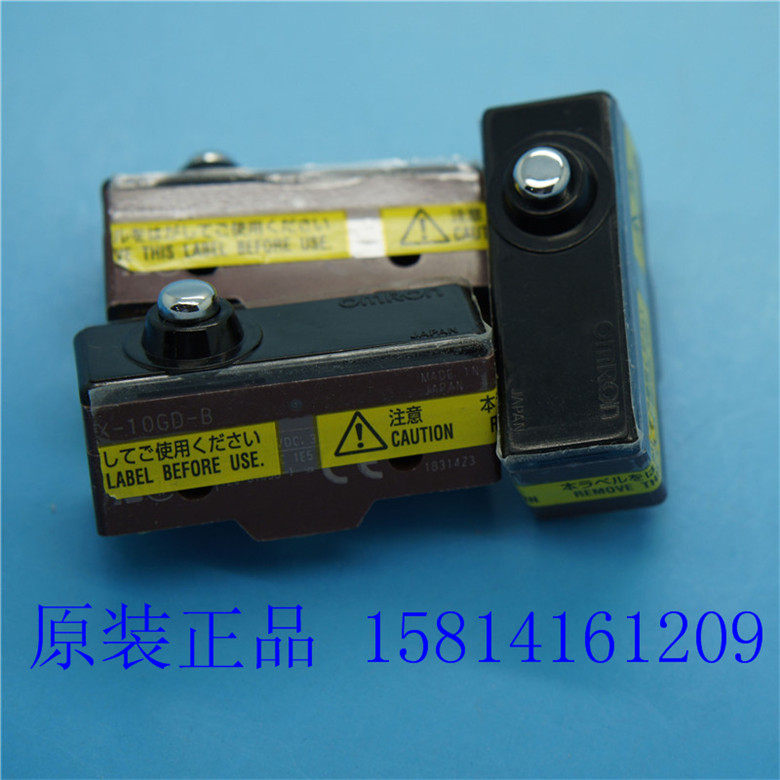

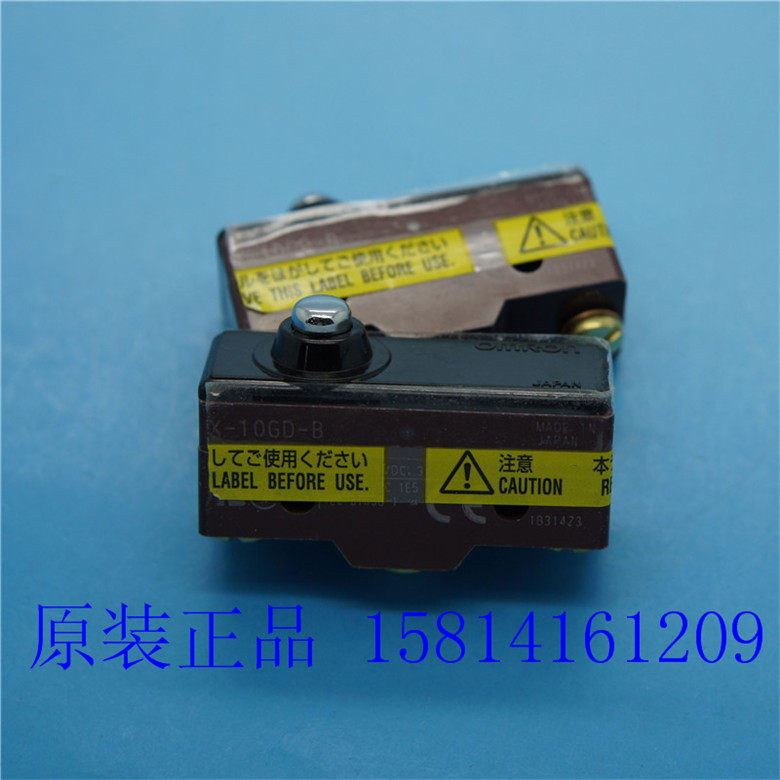

Spring Short Type Type Новый оригинальный Omron Omron Micro Switch X-10GD-B FAKE ONE PAY TEN
Цена: 1 374руб. (¥65)
Артикул: 41987946956
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:东莞市铭众工控电器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4509 477руб.
¥3507 371руб.
¥52511 031руб.
¥35740руб.
Торжественно заявляет, что магазин низкий, потому что первоначальная подлинная точка прибыли низкая, стоимость доставки несет покупатель из -за различных затрат на доставку в разных местах (начиная с 8 юаней в провинции Гуандун, и начало 10 юаней за пределами Провинция продолжает весить 3 юани домашнюю страницу.Спасибо за ваше сотрудничество!
Этот магазин обещает продать только оригинальный подлинный Omron. Если вы хотите спросить любые вторые имитации, пожалуйста, возьмите сознательный объезд!Наш магазин будет загружать новые продукты для обновления физических картинок каждый день!Я надеюсь, что все уделяют больше внимания.Компания Store: OMRON2013.Taobao.com работает с совестью и моралью!Отклоните огромную прибыль, отвергните любую вторую реконструкцию!Продукты продаж компании являются оригинальными, если есть какие -либо вопросы.Добро пожаловать в штаб -квартиру Шанхай Омрон для тестирования.И в десять раз компенсация!
Обычно используйте базовый переключатель
Переключатель постоянного тока с внутренней магнитной дугой
Поместите небольшой постоянный магнит с дугой отклонения в контактное агентство, чтобы эффективно устранить его.
Шаги формы и установки такие же, как и стандартный коммутатор z -типа.
тип
* Обратный поршень непрерывно нажимается компрессором, а обратное действие выполняется операционным стержнем.
(Блок: мм)
Терминал
Винт терминал (-b)
Сварка терминала (-a)
(Модель опущена "-a")
Примечание 1. Затяните терминальный винт до 0,78 ～ 1,18N·м
2. Непопулярная толерантность в форме и размере приведенных выше моделей составляет±0,4 мм.
3. Для напряжения постоянного тока установите терминал COM на положительный полюс.
Установить
Используйте установка M4 с плоской подушкой или пружинной подушкой, чтобы твердо установить выключатель.Затяните терминальный винт до 1,18 ~ 1,47N·м
Переключатель может быть установлен на плате, предпосылка должна использовать 2.94 ～ 4.9n·Плотный крутящий момент M затягивает шестиугольную гайку рычага привода.
Размеры и характеристики действия
Эти модели, иллюстрации и чертежи используются для винтовых терминалов.(Размер модели, опущенной здесь, такой же, как размер типа плунжера в форме иглы.)
Игла -образованный плунжер
X-10G-B
Весенний тонкий тип плунжера
X-10GS-B
Весенний короткий тип плунжера
X-10GD-B
Панель установки столбцы
X-10GQ-B
Примечание. Пожалуйста, не используйте M12 для установки отверстий установки на оболочке одновременно.Это приведет к напряжению на переключателе, что может повредить оболочке и крышке.
Установка панели типа Pearl Plunger
X-10GQ22-B
Примечание. Пожалуйста, не используйте M12 для установки отверстий установки на оболочке одновременно.Это приведет к напряжению на переключателе, что может повредить оболочке и крышке.
Панельная установка горизонтальных бусин
X-10GQ21-B
Примечание. Пожалуйста, не используйте M12 для установки отверстий установки на оболочке одновременно.Это приведет к напряжению на переключателе, что может повредить оболочке и крышке.
Панельные пружины
X-10GL-B
Примечание. Непопулярная толерантность в форме и размере вышеупомянутых моделей составляет±0,4 мм.
* Пожалуйста, используйте переключатель на 1,6 мм при номинальном значении OT.
Нить
X-10GW21-B
Нить
X-10GW-B
Маленький тип свинг -стержня
X-10GW4-B
Тип короткой струны с бусиной
X-10GW22-B
Роллер
X-10GW2-B
Тип качания с обратным действием
X-10GM-B
Обратный тип короткой строки
X-10GM22-B
Тип обратного действия Roller String Type
X-10GM2-B
Примечание. Непопулярная толерантность в форме и размере вышеупомянутых моделей составляет±0,4 мм.
Технические характеристики
| Номинальное напряжение | Неэмоциональная нагрузка (а) | Сенсорная нагрузка (а) | ||||||
|---|---|---|---|---|---|---|---|---|
| Нагрузка на сопротивление | Нагрузка лампы | Перцептивная нагрузка | Моторная нагрузка | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| DC8V | 10 | 3 | 1.5 | 10 | 10 | 5 | 2.5 | |
| DC14V | 10 | 3 | 1.5 | 10 | 10 | 5 | 2.5 | |
| DC30V | 10 | 3 | 1.5 | 10 | 10 | 5 | 2.5 | |
| DC125V | 10 | 3 | 1.5 | 7.5 | 6 | 5 | 2.5 | |
| DC250V | 3 | 1.5 | 0.75 | 2 | 1.5 | 2 | 1.5 | |
Примечание 1. Приведенные выше значения указывают стабильный ток.
2. Эмоциональная нагрузка SO -нагрузка коэффициента мощности 0,4 (AC), постоянная времени 7 мс (DC).
3. Нагрузка на так называемую лампу представляет собой нагрузку с 10 -кратным волном.
4. Нагрузка на так называемую двигатель в 6 раз превышает нагрузку растущего тока.
5. Приведенные выше электрические характеристики также подходят для напряжения переменного тока.
6. Для обратного типа (x-10GM □) он противоположна нормальной замкнутой цепи и частой открытой цепи.
7. Номинальные спецификации проверены в следующих условиях:
(1) Температура окружающей среды: 20±2°C
(2) Влажность окружающей среды: 65±5%RH
(3) Частота работы: 20 раз в минуту
Последующая спецификация
| контакт | Материал | серебро |
|---|---|---|
| Интервал (стандартное значение) | 0.9mm | |
| Пусковой ток | NC | Ниже 30а |
| NO | Ниже 15а |
характеристика
| Допустимая скорость работы | 0.1mm~1m/s *1 | |
|---|---|---|
| Рабочая частота | техника | 240 раз/минута |
| электрический | 20 раз/минута | |
| Сопротивление изоляции | Минимум 100 МОм (при DC500V) | |
| Контактное сопротивление | Ниже 15 мОм (начальное значение) | |
| Диэлектрическая прочность | AC1,500 В, 50/60 Гц, 1 минута, те же крайности Между заряженными металлическими деталями и линией земли, терминалами, а не Между металлической частью | |
| Вибрация | Недоразумение | 10 ~ 55 Гц, двойная амплитуда 1,5 мм*2 |
| Шоковое доказательство | разрушение | 1,000 m/s2 следующее |
| Недоразумение | Максимум 300 м/с2*1 *2 | |
| жизнь | техника | Более 1 000 000 раз |
| электрический | Более 100 000 раз | |
| Уровень защиты | IP00 | |
| Уровень защиты на уровне защиты от электрического шока | Class I | |
| Производительность утечки (PTI) | 175 | |
| Температура окружающей среды | -25°С ~ 80°С (без замороженного) | |
| Влажность окружающей среды | 35%~ 85%RH | |
| качество | Около 27-63 г | |
