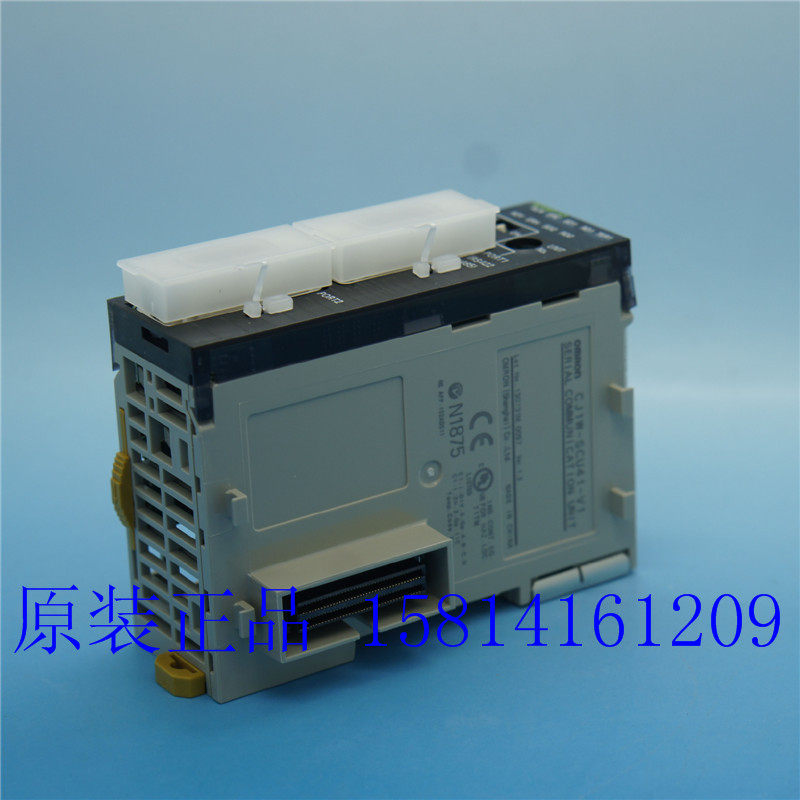

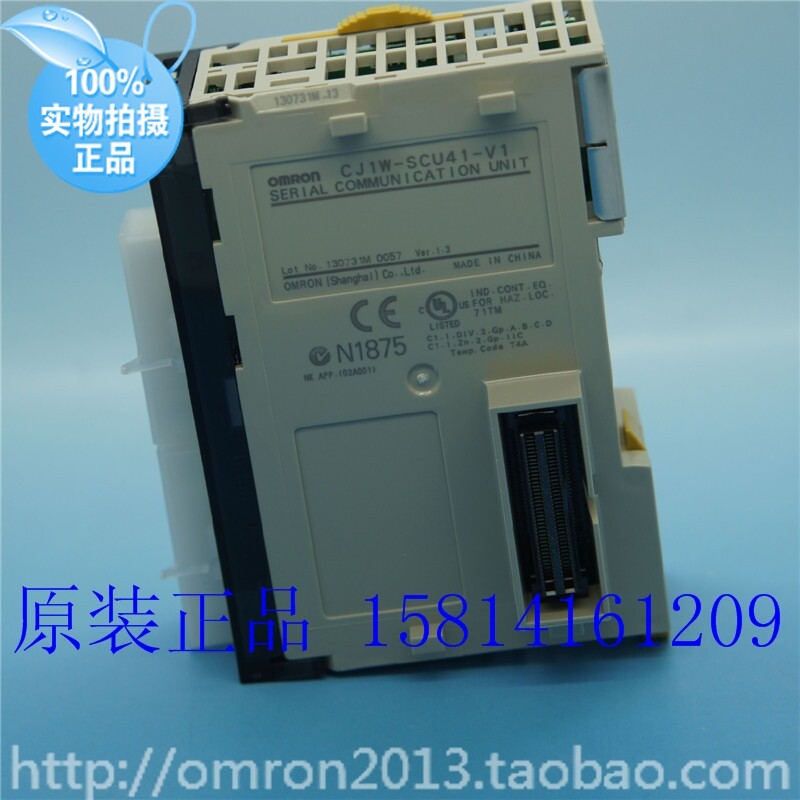

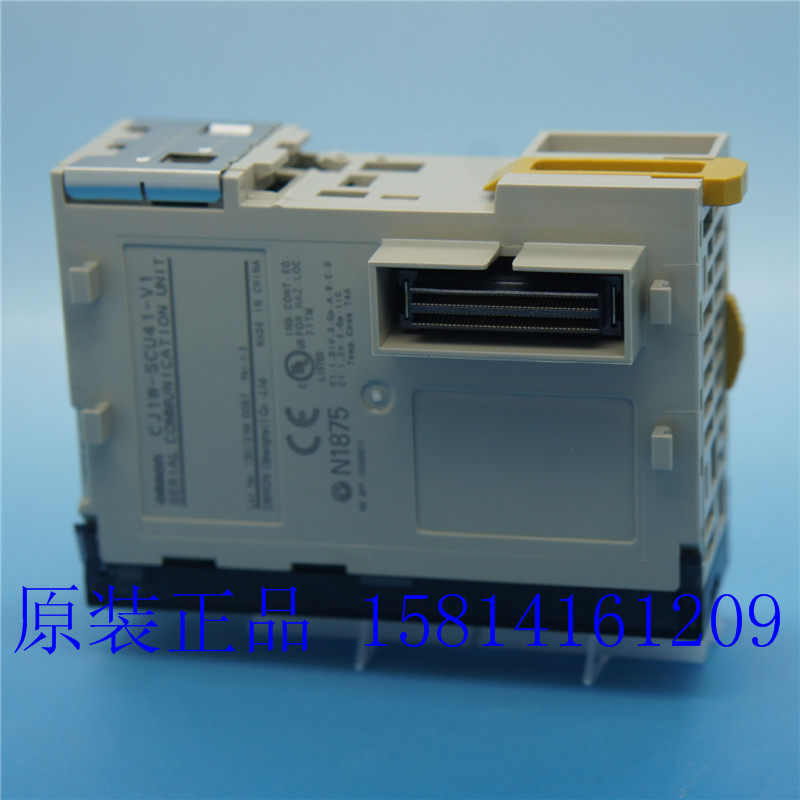

Блок последовательной связи Оригинал OMRON CJ1W-SCU41-V1 RS-232C/422A/485

Цена: 36 670руб.    (¥1752)
Артикул: 37018638196

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:东莞市铭众工控电器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4509 477руб.
¥3507 371руб.
¥52511 031руб.
¥35740руб.
  • Информация о товаре
  • Фотографии

Торжественно заявляет, что магазин низкий, потому что первоначальная подлинная точка прибыли низкая, стоимость доставки несет покупатель из -за различных затрат на доставку в разных местах (начиная с 8 юаней в провинции Гуандун, и начало 10 юаней за пределами Провинция продолжает весить 3 юани домашнюю страницу.

 Спасибо за ваше обещание продать только оригинальную подлинную Omron. Если вы хотите спросить любую вторую имитацию, пожалуйста, сознательно обойдите!Наш магазин будет загружать новые продукты для обновления физических картинок каждый день!Я надеюсь, что все уделяют больше внимания.Компания Store: OMRON2013.Taobao.com работает с совестью и моралью!Отклоните огромную прибыль, отвергните любую вторую реконструкцию!Продукты продаж компании являются оригинальными, если есть какие -либо вопросы.Добро пожаловать в штаб -квартиру Шанхай Омрон для тестирования.И в десять раз компенсация!

Серийная серийная коммуникационная единица

CJ1W-SCU

Поддержка последовательной связи, которая поддерживает подключение к высокоскоростному оборудованию с внешним оборудованием

Установка до 16 единиц шины процессора (включая эти серийные блоки связи) на устройство или удлинительное устройство ЦП, может создать систему с максимум 32 порта последовательной связи.

Подключите NT-AL001RS-232C/RS-442A адаптер ссылки с портом RS-232C, чтобы включить связь 1: N.

С помощью CJ1W-Scu □ 2 вы можете использовать более высокую скорость связи (до 230,4KBP) и более быстрая передача данных блока ЦП для подключения к высокоскоростным внешним устройствам.

Тип блоканаименование товараТехнические характеристикиНомер номераТекущее потребление (а)модельСтандартный
Интерфейс связиФункция связи5V24V
CJ1 CPU
Автобусная единица		Серийная связь
(Высокоскоростной)
1651_lu_1_1
Два порта RS-232CСледующие функции могут быть выполнены, как каждый с CJ-System
Выбор порта:
•Макропротоки макро
•Верхняя ссылка
•NT ссылка (1: n режим)
•Серийные шлюзы
•Нет протокола *3
•Modbus-rtu с станции
Выберите следующее для каждого порта с системой NJ
Функция:
•Макропротоки макро
•Серийные шлюзы
•Нет протокола *3
•Modbus-rtu с станции		10.28
*1		-CJ1W-SCU22 *2UC1, N,
L, CE
Два порта RS-422A/4850.4-CJ1W-SCU32 *2
1 порт RS-232C и
1 RS-422A/485 порт		0.36
*1		-CJ1W-SCU42 *2
CJ1 CPU
Автобусная единица		Серийная связь
1651_lu_1_2
Два порта RS-232CВы можете выбрать для каждого порта
Следующие функции:
•Соглашение макро *4
•Верхняя ссылка
•NT ссылка (1: n режим)
•Серийный шлюз *5
•Нет протокола *6
•Modbus-rtu с станции *7		10.28
*1		-CJ1W-SCU21-V1 *8UC1, N,
L, CE
Два порта RS-422A/4850.38-CJ1W-SCU31-V1 *8
1 порт RS-232C и
1 RS-422A/485 порт		0.38
*1		-CJ1W-SCU41-V1 *8

*1. При использовании NT-AL001 RS-232C/RS-422A блока преобразования, это значение увеличивается при увеличении 0,15А на единицу.

*2. Простая функция резервного копирования и функция уведомления о прерывании не могут быть использованы для системы NJ.

*3. При использовании Serialrcvnocleare Trancing вам необходимо сопоставить программное обеспечение Sysmac Studio с единицей последовательной связи 2.1 или обновленными версиями 1.03 или обновленной версией блока CPU и версии блока с 1.03 или обновленными версиями.

*4. Когда блок процессора устанавливается в режим работы, может быть активирована функция отслеживания макроса протокола.(Режим мониторинга не может быть использован для блока процессора NJ серии.)

*5. Только единица последовательной связи Ver.1.2 и выше поддерживают функцию последовательного шлюза.

*6. только версии последовательной связи Ver.1.2 и выше (в то же время вам также необходимо установить блок процессора Ver.3.0 или выше) для поддержки функции NO -протокола.

*7. Только единица последовательной связи Ver.1.3 и выше поддерживает Modbus-RTU от функции станции.

*8. Этот блок не может быть использован с серией NJ Controller Machine.

Приложение

модельПриложениеТехнические характеристики
CJ1W-SCU222 серийный порт (RS-232C) разъемРазъем для подключения последовательного порта (тип D 9 -pin Public Connector)
CJ1W-SCU322 серийный порт (RS-422A/485) разъемРазъем блока терминала
CJ1W-SCU421 серийный порт (RS-232C) разъемРазъем для подключения последовательного порта (тип D 9 -pin Public Connector)
1 серийный порт (RS-422A/485) разъемРазъем блока терминала
CJ1W-SCU21-V1
CJ1W-SCU31-V1
CJ1W-SCU41-V1		2 серийный порт (RS-232C) разъемРазъем для подключения последовательного порта (тип D 9 -pin Public Connector)











(Блок: мм)

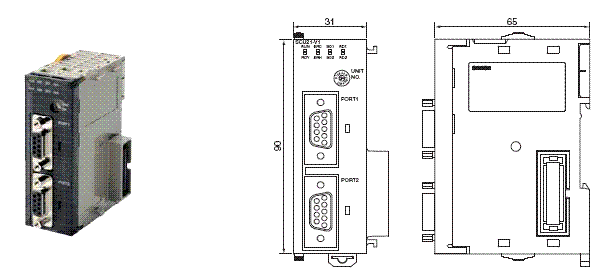

CJ1W-SCU22
CJ1W-SCU21-V1/SCU31-V1/SCU41-V1

CJ1W-Scu Shape Размер 2 CJ1W-scu22_dim

Примечание: внешний вид будет варьироваться от модели.

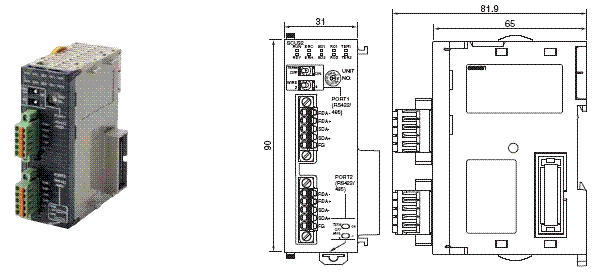

CJ1W-SCU32

CJ1W-Scu Shape Размер 5 CJ1W-scu32_dim

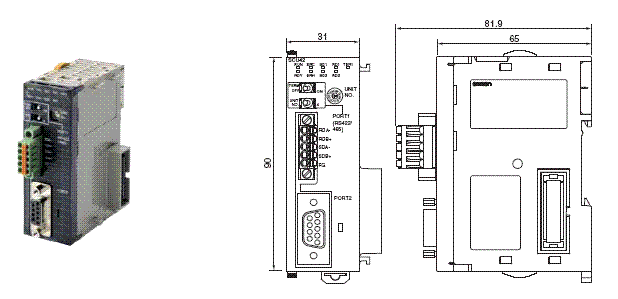

CJ1W-SCU42

CJ1W-Scu Shape Размер 7 CJ1W-Scu42_DIM


















проектиллюстрировать
Имя устройстваСерийная связь
Главная категорияАвтовокзал процессора
модельCJ1W-SCU22CJ1W-SCU32CJ1W-SCU42CJ1W-SCU21-V1CJ1W-SCU31-V1CJ1W-SCU41-V1
Последовательный портПорт 1RS-232CRS-422A/485RS-422A/485RS-232CRS-422A/485RS-422A/485
Порт 2RS-232CRS-422A/485RS-232CRS-232CRS-422A/485RS-232C
СоглашениеПорт 1Вы можете выбрать ссылки на хост, макрос протокола, последовательный шлюз, без протокола, NT
Ссылки, Modbus-rtus с станции, обратный тест или ссылку на хост 1: 1.*1 *2		Выберите верхнюю ссылку, макрос протокола, NT Link или обратный тест для каждого порта.
•Блок Ver.1.2 или выше версии также поддерживает последовательный шлюз, без согласия и 1: 1 ссылка на хост.
Способ.(Примечание: вы также можете выполнить последовательный шлюз в макро -режиме протокола.) *1
•Блок Ver.1.3 или более высокая версия также поддерживает Modbus-RTU с станции.
Порт 22
Количество установленных единицПроцесс процессораникто
Устройство процессораВ общей сложности 16 единиц, в том числе все остальные автобусные блоки CPU.Место установки не ограничено.
Однако, если используется задача внешнего прерывания, устройство должно быть установлено в процессоре
В канавке ниже.
•CJ2H-CPU6 □ -EIP ЦП Блок: Groove 0 ～ 3
•CJ2H-CPU6 □, CJ2M-CPU □□ или CJ1G/H-CPU □ □ H Блок процессора:
Groove от 0 до 4
•CJ1M-CPU □□ Блок процессора: Groove 0 ～ 2
Если устройство установлено в любую другую канавку, внешнее задача прерывания не запустится.		В общей сложности 16 единиц, в том числе все остальные автобусные блоки CPU.Место установки не ограничено.
Расширенное устройство
Используйте блок процессора
Обмен данными		Переключатель программного обеспечения и статус
Обычное обновление		Ему присваивается 25 слов для 25 слов в области ИТ -директора CPU Bus Bind (постоянный обмен данными с помощью блока ЦП)
Системные настройки
ЦП		Каждый последовательный порт распределен 10 слов (всего 20 слов).
Данные из блока процессора в следующий раз:
•При запуске или перезапуске
•Трапезиидальное обучение: Стур (237)
•Настройки порта изменить логотип открыть (специальная вспомогательная реле)
Простая функция резервной копииПростая функция резервного копирования блока ЦП может использоваться для резервного копирования макро -протокола в блоке последовательной связи с картой памяти блока процессора.Данные, которые можно восстановить или сравнить.(Простая функция резервного копирования может использоваться только для процессоров CJ1-H и CJ1M.)
Текущее потребление *3280mA+x400mA360mA+x280mA+x380mA380mA+x
качествоНиже 160 гНиже 120 гНиже 140 гНиже 110 гНиже 110 гНиже 110 г
Общая спецификацияЗавоевание в общих спецификациях серии CJ.

*1. Последовательный шлюз: Вы также можете выполнить последовательные шлюзы в макро -режиме протокола.

*2. Нет согласия: вы можете выполнять задачи внешнего прерывания при получении данных в режиме протокола.Если используются устройство процессора CJ2H и единица процессора единицы версии 1.1 или выше, то также могут использоваться инструкции с высоким уровнем связи (DRXDU (261) и DTXDU (262)).

*3. Текущее потребление представляет собой серийную связь.Когда адаптер канала NT-AL001 подключен к блоку последовательной связи, он обеспечит источник питания от устройства к адаптеру Link от блока.Текущее потребление 0,15А должно быть добавлено к каждому адаптеру ссылки.В вышеуказанных спецификациях,“x”Индикация должна добавить 0,15a в каждый порт, соединяющий адаптер ссылки NT-AL001, чтобы обеспечить необходимый источник питания 5 В.

Стандарты для хост -ссылок

проектиллюстрировать
Режим связиПолу -туалучная работа (связь, инициированная со станции, является полной двойной работой)
режим синхронизацииЗапустить -up и остановить синхронизацию (не -синхронный режим)
Скорость связи*1Порт RS-232C и порт RS-422A/485:
1200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230 400 Белая бумага *2
Настройка по умолчанию: 9600bps
Расстояние связи*1RS-232C Порт: ниже 15 м*3
RS-422A/485 Порт:
•CJ1W-Scu □ 1-V1
Менее 500 м (общая длина кабеля: менее 500 м, ветвь Т-ветвь: менее 10 м)
•CJ1W-Scu □ 2
Ниже 1200 м (общая длина кабеля: ниже 1200 м, может быть выполнено многоточечное соединение. Однако.
500 м.Излечивать
Конфигурация соединенияRS-232C Порт: 1: 1 (1: N (n = ниже 32 единицы) может использовать адаптер конверсии.)
RS-422A/485 Порт: 1: N (n = 32 ниже)
Количество подключенийНиже 32 (номер блока 0 ~ 31; Настройки номера единицы 0 для подключения 1: 1)
РамкиCЗаголовка ставки: □, Адрес: (номер блока верхней части ссылки) 0 ~ 31 (BCD), данные: код головки+текст, код проверки ошибок:
FCS, терминал: * +cr
Команда FINSЗаголовка ставки: □, Адрес: (номер верхней части блока ссылки) 0 ~ 31 (BCD), данные: код головки (всегда“FA”) +FINS
Команда Bid+Fins Command+Text, код проверки ошибок: FCS, терминал: *+cr
Код проверки ошибокВертикальный и правописанный: даже странно или нет
FCS (горизонтальное впечатление, преобразованное в ASCII)
Поток команд и поддержкаКомандный потокЗаказсодержание
Верхний компьютер к контроллеруC1: 1 или 1: n передача контроллера напрямую подключить контроллер *4
Команда FINS
(В соглашении о верхней ссылке)		1: 1 или 1: n связь с непосредственным подключением контроллера
Контроллер на верхний компьютерКоманда FINS
(В соглашении о верхней ссылке)		Используйте Send (090), Recv (098) и CMND (490) из блока процессора.*5

*1. Подтвердите скорость связи и расстояние связи, поддерживаемое подключенным устройством.

*2. CJ1W-Scu □ 2 необходимо для общения с 230 400 бит / с.

*3. Максимальная длина кабеля RS-232C составляет 15 м.Тем не менее, стандарт RS-232C не включает скорость связи более 19,2 Кбит / с.См. Руководство устройства, которое будет подключено, чтобы подтвердить поддержку.

*4. Вы должны подготовить указанный формат структуры на верхнем компьютере, а затем отправить его.

*5. Верхний компьютер должен объяснить команду и вернуть ответ в правильном формате.Соединение между верхним компьютером и контроллером должно быть 1: 1.

Согласие макрофункциональные спецификации

проектиллюстрировать
Количество протоколовДо 20Может быть создан с помощью инструментов поддержки протокола (CX-протокол).
Последовательный номерДо 1000
Каждый протоколПоследовательный номерДо 60
Количество информацииДо 300
Количество полученной матрицыДо 100
Последовательные условия выполненияИспользуйте инструкцию PMCR (260) (указанный номер последовательности) блока процессора (указанный номер последовательности)
Режим связиНаполовину двойная или полная двойная работа
режим синхронизацииЗапустить -up и остановить синхронизацию (не -синхронный режим)
Скорость связи*1Порт RS-232C и порт RS-422A/485:
1200/2400/4,800/9,600/19,200/38 400/57 600/115 200/230 400 Белая бумага
Настройка по умолчанию: 9600bps *2
Расстояние связи*1RS-232C Порт: ниже 15 м
RS-422A/485 Порт:
•CJ1W-Scu □ 1-V1
Менее 500 м (общая длина кабеля: менее 500 м, ветвь Т-ветвь: менее 10 м)
•CJ1W-Scu □ 2
Менее 1200 м (общая длина кабеля: ниже 1200 м, можно выполнить многоточечное соединение. Однако, если NT-AL001 используется для RS-
422A-485 соединение, максимальная длина кабеля составляет 500 м.)))
Конфигурация соединенияRS-232C Порт: 1: 1 (1: N (n = ниже 32 единицы) может использовать адаптер конверсии.)
RS-422A/485 Порт: 1: N (n = 32 ниже)
Количество подключенийНиже 32 (номер блока 0 ~ 31; Настройки номера единицы 0 для подключения 1: 1)
Максимальное количество обмена данными между контроллером и макрофункцией протоколаНастройка количества расчета250 словСлова, содержащие указанные слова (1 слово)
Настройка ссылки500 словO1, O2, I1 и I2: всего 500 слов
Установить напрямую500 словМаксимальное количество каждого атрибута данных
Содержание последовательности (шаг общедоступных параметров)Количество шагов в каждом порядкеДо 16
Передавать параметры управленияВы можете выбрать поток x-on/x-off, поток RS/CS, управление сепаратистом или управление конфликтами и управление модемом.
Метод уведомления о ответе (количество расчетов)Уведомление о сканировании: запишите, чтобы получить данные в память ввода/вывода во время сканирования блока процессора.
Метод сканирования (фиксированный)поддерживать
Уведомление о прерываниине поддерживается
Уведомление о прерывании номера делане поддерживается
Время мониторинга отправки/получения периода обработкиВы можете отслеживать время получения, время получения или время доставки.
Диапазон установки: 0,01 ~ 0,99 с, 0,1 ~ 9,9 с, 1 ~ 99 с, или 1 ~ 99 минут
Настройка ссылкиВ течение освежающего периода блока связи данные между блоком процессора и данными обмена последовательной связи.
Каждое устройство имеет две возможные области: область, где хранятся данные приема, и область, где данные отправляют данные.*3
Шаг контентЗаказТолько отправка, получение (recv), отправка и получение (отправка&Recv), ожидание (ожидание), получение буфера
(Промывка), er-open) или er-off (adse)
Дубликат счетчикаОт 1 до 255 раз
Обзор график0 ～ 9 (как раз при отправке команды отправляются&Когда recv)
Отправить время ожидания0,01 ~ 0,99 с, 0,1 ~ 9,9 с, 1 ~ 99 с или 1 ~ 99 минут (только при отправке команды или отправки отправляются&Когда recv)
Напишите с или не ответьте
(Рассчитанная сумма)		Во время получения обработки (получение данных, хранящихся в четвертом расчете инструкции PMCR (260)
Вы можете выбрать, хранить ли полученную информацию.
Следующий процессКогда один шаг окончался нормально, вы можете закончить (заказ был завершен), следующий (продолжить к следующему номеру шага),
Обратитесь к (обратитесь к указанному номеру шага) или отмените (шаги прерывания и завершение порядка).
Ошибка обработкиКогда шаг является ненормальным, вы можете закончить, следующий, перенести или отменить.
Отправить сообщениеОтправить по указанному адресу при отправке команды или отправки%recv
Данные.		Проверьте код с головки, адреса, длины, данных, проверки ошибок
Композиция с терминалами.
Б.Б.Когда команда восстанавливается или отправляет&Отправить с указанного адреса при Recv
Данные.
Получение матрицыКогда команда восстанавливается или отправляет&При Recv установите ожидаемое соединение
Количество сообщений (ниже 15) и переключение в соответствии с полученным сообщением
К следующему процессу.		Укажите полученную информацию каждого случая между номером дела 00 и 15
Число и следующее лечение.Из до 16 случаев, один
Дело должно быть установлено в информации о принятии на“Другие”(Нет
Просто установите приемное сообщение).
Содержание информационного блокаЗаголовок ставки и атрибут данных терминалапостоянныйДанные ASCII, шестнадцатеричные данные или код управления
Отправить/получить землю в информации
Атрибуты данных адреса и данных		постоянныйДанные ASCII, шестнадцатеричные данные или код управления (с адресом не могут контролировать код)
переменнаяНет конверсии, преобразования в данные ASCII или преобразование в шестнадцатеричные данные (вы можете указать направление чтения/записи)
Метод маркировки(X, Y)
X: Эффективный адрес (место прочтения или место записи)
Y: размер данных (1 ～ 1000) *4
XСловоСлово читать (для отправки номеров
Память ввода/вывода)		Используйте инструкцию PMCR (260)
Третий расчет количества обозначено		Установите передний направляющий адрес + n
(Линейное выражение AN + B,
В том числе дублированный счетчик n,
Вы также можете использовать n.Излечивать
Укажите, используя слова ссылки.
Память ввода/вывода отмечена напрямую
Написано (подключите данные
Получить память ввода/вывода)		Используйте инструкцию PMCR (260)
Четвертое количество расчета указывает.
Укажите, используя слова ссылки.
/O направляет отмечен непосредственно
Смеситель*Может получить любые данные или адрес
(Только при получении сообщений)
Дубликат счетчикаN
YВ том числе дубликат счетчика
Линейное выражение		aN+bA: 0 ～ 1000; B: 1 ～ 1000
N: Повторное значение счетчика
Смеситель*Вы можете получить его без учета длины
(Только при получении сообщений)
Логотип словаЧтение слов
(Для отправки данных/вывода данных
Объем памяти)		Используйте инструкцию PMCR (260)
В третьем количестве расчета указывается.		Установите передний направляющий адрес + n (строка
Сексуальное выражение An + b, включая
Повторить счетчик n, или
Используйте n.Излечивать
Укажите, используя слова ссылки.
Память ввода/вывода отмечена напрямую
Код проверки ошибокМожет рассчитать LRC, LRC2, CRC-CCITT, CRC-16, SUM, SUM1 и SUM2.
Максимальная продолжительность отправки/получения информации1000 байтов.(Максимальная длина от 200 до 1000 байтов может быть установлена ​​в области установки.)
Максимальное количество атрибутов данных, зарегистрированных в информации96 атрибут*5
Максимальное количество атрибутов данных, зарегистрированных в информации30 атрибут*6
Функция отслеживания*7•Данные временных рядов, которые можно отслеживать в отправке и получении информации до 1700 байтов (символов).
•Вы также можете отслеживать изменения по номерам шагов и контрольных сигналов (например, RS и CS).

*1. Скорость связи и расстояние связи иногда зависят от удаленных устройств.

*2. Вы можете выбрать скорость связи 57 600 бит / с при использовании блока V1.2 или выше версии.(Невозможно быть 115 200 бит / с).CJ1W-Scu □ 2 необходимо для передачи 115 200 или 230 400 бит / с.

*3. В дополнение к обновлению ввода -вывода на основе предыдущего запроса 1,2 или более высокие версии также поддерживают непрерывное обновление ввода -вывода.

*4. Размер данных - это количество байтов на пути передачи.

*5. CX-протокол можно использовать для регистрации до 96 атрибутов для каждой информации.

*6. Если в сообщении зарегистрировано более 31 атрибута записи, ошибки макро -грамматики возникнут, когда макрос протокола выполнения - это макрос.

*7. Блок процессора устанавливается на режим запуска / мониторинга.(Режим мониторинга не может быть использован для блока процессора NJ серии.)

ПРИМЕЧАНИЕ. При использовании 2-линейной связи RS-422A/485 с макро-режимом протокола только параметр управления, устанавливающий элемент управления модемом.И не используйте управление потоком RS/CS.
