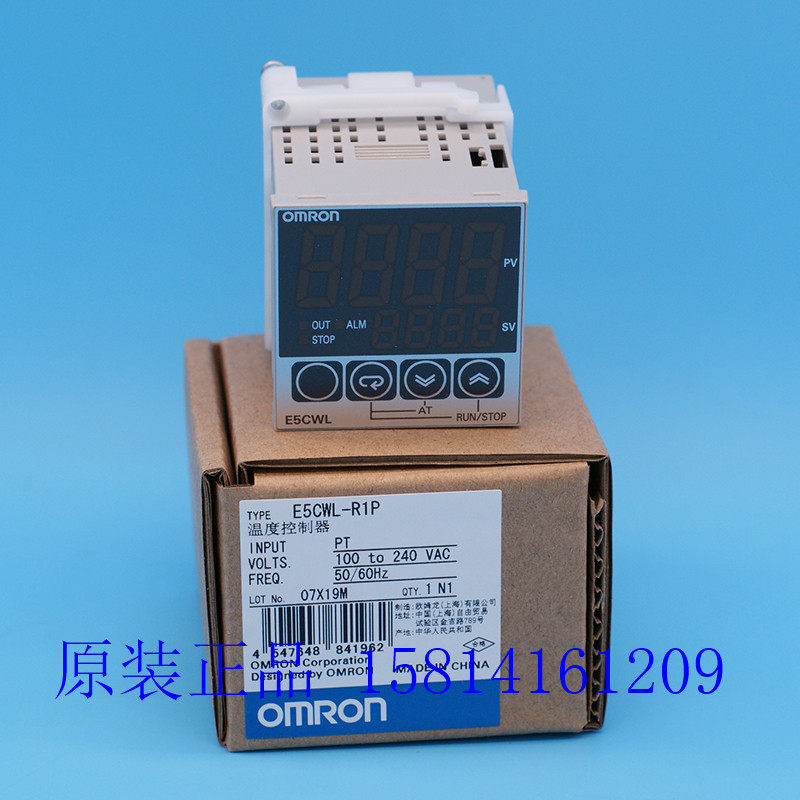

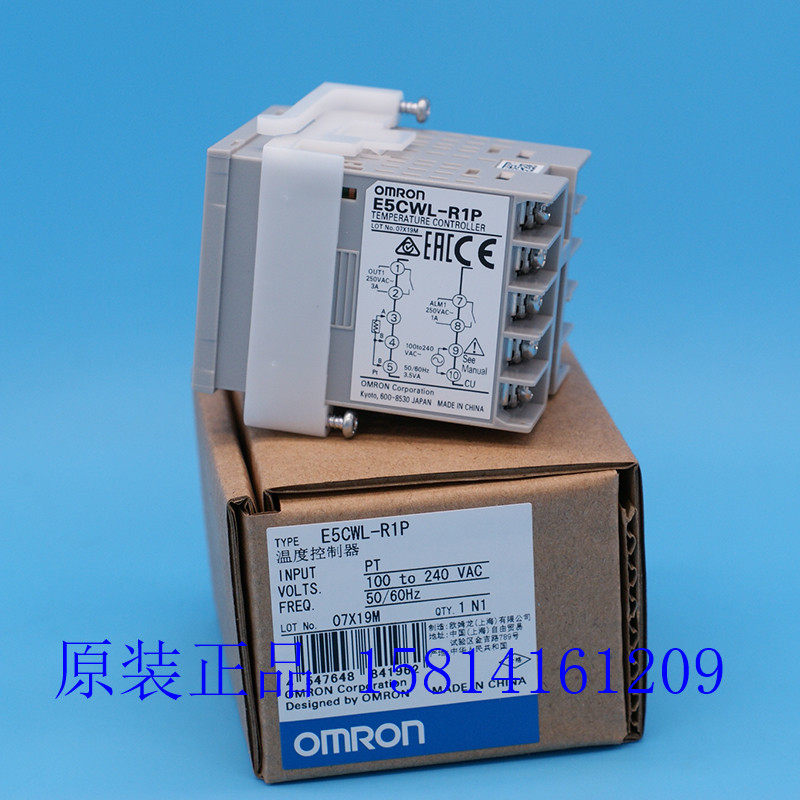

Omron, оригинальный ретранслятор, электронный термостат, платина 100 пробы
Цена: 3 804руб. (¥180)
Артикул: 20033318141
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:东莞市铭众工控电器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4509 477руб.
¥3507 371руб.
¥52511 031руб.
¥35740руб.
Торжественно заявляет, что магазин низкий, потому что первоначальная подлинная точка прибыли низкая, стоимость доставки несет покупатель из -за различных затрат на доставку в разных местах (начиная с 8 юаней в провинции Гуандун, и начало 10 юаней за пределами Провинция продолжает весить 3 юани домашнюю страницу.
Этот магазин обещает продать только оригинальный подлинный Omron. Если вы хотите спросить любые вторые имитации, пожалуйста, возьмите сознательный объезд!Наш магазин будет загружать новые продукты для обновления физических картинок каждый день!Я надеюсь, что все уделяют больше внимания.Компания Store: OMRON2013.Taobao.com работает с совестью и моралью!Отклоните огромную прибыль, отвергните любую вторую реконструкцию!Продукты продаж компании являются оригинальными, если есть какие -либо вопросы.Добро пожаловать в штаб -квартиру Шанхай Омрон для тестирования.И в десять раз компенсация!
термостат
Простой новый термостат для легкого контроля температуры
Хорошая видимость (высота символов E5CSL: 21,7 мм, E5CWL: 16,2 мм (PV), E5EWL: 20 мм (PV)).
Глубина от передней панели: всего 60 мм.
Параметров меньше, а настройки просты.
Время выборки сокращено до 250 мс.
E5CSL
| размер | Напряжение | Тип ввода | Вывод сигнализации тревоги | Управление выводом | модель |
|---|---|---|---|---|---|
| 1/16 DIN 48×48×60 (W×H×D) | AC100 ~ 240 В. | Тепловая марионетка | никто | Реле вывод | E5CSL-RTC |
| Платиновое сопротивление | E5CSL-RP | ||||
| Тепловая марионетка | Выходной выход (Используется для управления SSR) | E5CSL-QTC | |||
| Платиновое сопротивление | E5CSL-QP |
E5CWL
| размер | Напряжение | Тип ввода | Вывод сигнализации тревоги | Управление выводом | новая модель |
|---|---|---|---|---|---|
| 1/16 DIN 48×48×60 (W×H×D) | AC100 ~ 240 В. | Тепловая марионетка | 1 | Реле вывод | E5CWL-R1TC |
| Платиновое сопротивление | E5CWL-R1P | ||||
| Тепловая марионетка | Выходной выход (Используется для управления SSR) | E5CWL-Q1TC | |||
| Платиновое сопротивление | E5CWL-Q1P |
E5EWL
| размер | Напряжение | Тип ввода | Вывод сигнализации тревоги | Управление выводом | новая модель |
|---|---|---|---|---|---|
| 1/8 DIN 48×96×60 (W×H×D) | AC100 ~ 240 В. | Тепловая марионетка | 1 | Реле вывод | E5EWL-R1TC |
| Платиновое сопротивление | E5EWL-R1P | ||||
| Тепловая марионетка | Выходной выход (Используется для управления SSR) | E5EWL-Q1TC | |||
| Платиновое сопротивление | E5EWL-Q1P |
Дополнительные части (отдельные)
Терминальная крышка
| модель | E53-COV19 |
|---|
Передняя панель (для E5CSL/E5CWL)
| модель | E53-COV20 |
|---|
Примечание 1. Эта передняя панель необходима при установке Y92A-48B или Y92A-48D.
2. Передняя панель представляет собой только рамку и не включает пластиковую крышку.
адаптер
| модель | модель |
|---|---|
| Y92F-45 | • Используйте этот адаптер, если размер отверстия передней панели составляет E5B[]. • Доступен только в черном цвете. • Продал. |
| Y92F-49 | • Используется только для модели E5CSL/E5CWL. • Прикреплена модель E5CSL/E5CWL. |
| Y92F-51 | • Используйте только для модели E5EWL. • модель E5EWL с. |
(Блок: мм)
E5CSL/E5CWL
Размер резки панели
Рекомендуемая толщина панели составляет 1–5 мм.
Групповая установка не допускается в вертикальном направлении (соблюдайте указанное установочное расстояние между термостатами).
При установке двух или более контроллеров убедитесь, что температура окружающей среды не превышает рабочую температуру окружающей среды, указанную в технических характеристиках.
E5EWL
Размер резки панели
Рекомендуемая толщина панели составляет 1–5 мм.
Групповая установка не допускается в вертикальном направлении (соблюдайте указанное установочное расстояние между термостатами).
При установке двух или более контроллеров убедитесь, что температура окружающей среды не превышает рабочую температуру окружающей среды, указанную в технических характеристиках.
Терминальная крышка
E53-COV19
Примечание. Не используйте E53-Cov10.
Передняя панель (для E5CSL/E5CWL)
E53-COV20
Примечание 1. Эта передняя панель необходима при установке Y92A-48B или Y92A-48D.
2. Передняя панель представляет собой только рамку и не включает пластиковую крышку.
Адаптер (для e5csl/e5cwl)
Примечание 1. Используйте этот адаптер, если размер отверстия передней панели E5B□.
2. Доступен только в черном цвете.
Y92F-45

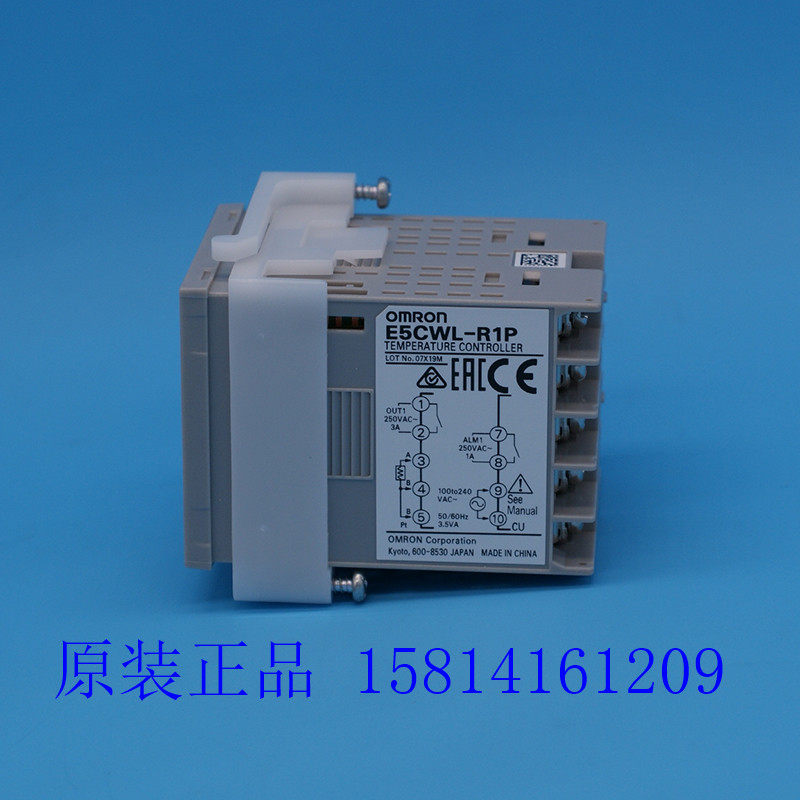

Установить на E5CWL
Оценка спецификации
| Напряжение | AC100 ~ 240 В, 50/60 Гц | |
|---|---|---|
| Разрешить диапазон изменений напряжения | От 85%до 110%от номинального напряжения питания | |
| Энергопотребление | 3.5VA | |
| Вход датчика | Модель с вводом armocouple Жара: k, j, t, r или s | |
| Модель с платиновым входом Платиновое сопротивление: PT100 | ||
| Управление выводом | Реле вывод | SPST-NO AC250V, 3A (блокирующая нагрузка), электрический срок службы: 100 000 раз, минимальная применимая нагрузка: 5 В, 10 мА |
| Выходной выход (Используется для управления SSR) | Выходное напряжение: DC12V+25%/-15%(PNP), максимальный ток нагрузки: 21 мА, схема защиты короткого замыкания | |
| Вывод сигнализации тревоги | SPST-NO AC250V, 1A (блокирующая нагрузка), электрический срок службы: 100 000 раз, минимальная применимая нагрузка: 5 В, 10 мА | |
| Метод управления | Управление ВКЛ/ВЫКЛ или 2-ПИД-регулирование (с автоматической настройкой) | |
| Метод | Используйте кнопки на передней панели для установки | |
| Режим отображения | 7-сегментный цифровой дисплей и отдельные индикаторы. Высота символов: E5CSL: 21,7 мм, E5CWL: 16,2 мм (PV), E5EWL: 20 мм (PV) | |
| Другие функции | Компенсация ввода температуры, эксплуатация/остановка, функция защиты и т. Д. | |
| Температура окружающей среды | -10 ~ 55°C (без обледенения и конденсата) | |
| Влажность окружающей среды | 25%~ 85% | |
| Сохранить температуру | -25 ~ 65°C (без обледенения и конденсата) | |
Примечание.Эту функцию имеют только модели E5CWL/E5EWL.
производительность
| Точность отображения | Thermocouple: (см. «Примечание 1» для получения подробной информации) (Отображается±0,5%или±1°C, возьмите больший)±В пределах 1 *1 Платиновое сопротивление: (Отображается±0,5%или±1°C, возьмите больший)±В пределах 1 | |
|---|---|---|
| Влияние температуры | R и S Thermocouple вход: (Pv±1%или±10°C, возьмите больший)±В пределах 1 K, J и T Thermocouple ввод: Пв±1%или±4°C, возьмите больший)±В пределах 1 Платиновое сопротивление вход: (Pv±1%или±2°C, возьмите больший)±В пределах 1 | |
| Влияние напряжения | ||
| Задержка | 0,1～999,9 (единица измерения: 0,1)°C/°F | |
| Пропорция с (p) | 0,1～999,9 (единица измерения: 0,1)°C/°F | |
| Очки (я) | 0～3999 с (единица измерения — 1 с) | |
| Время (D) | 0～3999 с (единица измерения — 1 с) | |
| Время управления | 0,5, 1～99 с (единица измерения — 1 с) | |
| Диапазон настройки тревоги | -1999 ~ 9999 (положение десятичной точки зависит от типа ввода) | |
| Период отбора проб | 250ms | |
| Влияние сопротивления источника сигнала | Горячая марионетка: 0,1°C/Ом или меньше (100 Ом или меньше) *2 Платиновое сопротивление: 0,6°C/Ом или меньше (10 Ом или меньше) | |
| Сопротивление изоляции | 20 МОм или более (при 500 В постоянного тока) | |
| Сопротивление | При 50 или 60 Гц AC2,300V длился 1 минуту (между различными терминалами заряда) | |
| Анти -вибрация | Недоразумение | 10 ~ 55 Гц, 20 м/с2, X, y, z 10 минут в каждом направлении |
| разрушение | 10 ~ 55 Гц, 20 м/с2, X, y, z в каждом направлении в течение 2 часов | |
| Влияние | Недоразумение | 100m/s2Через несколько минут x, y и z 3 раза в каждом направлении |
| разрушение | 300m/s2Через несколько минут x, y и z 3 раза в каждом направлении | |
| качество | E5CSL/E5CWL | Корпус: около 100 г, монтажный кронштейн: около 10 г |
| E5EWL | Корпус: около 150 г, монтажный кронштейн: около 10 г | |
| Уровень защиты | Передняя панель: IP50 Задняя крышка: IP20, разъем: IP00 | |
| Защита памяти | Неэплошная память о потере (переписывание времени: 100 000 раз) | |
| Стандарты, соответствующие | EN61326, EN61010-1, IEC61010-1 VDE0106 Часть 100 (защита от прикосновения пальцев), если установлена крышка клемм. | |
| EMC | Радиационное преследование: EN 55011 Группа 1, класс A Преследование передачи: EN 55011 Группа 1, класс A Энгана ЭСД: EN 61000-4-2 Электромагнитное устойчивость к прочтению поля: EN 61000-4-3 10 В/м Просмотр интерференционных антипитонтов: EN 61000-4-6 3V Сопротивление быстрого импульса: EN 61000-4-4 Сопротивление Лангён: EN 61000-4-5 Напряжение внезапно/терпимость прерывания: EN 61000-4-11 | |
ПРИМЕЧАНИЕ 1. К и Т -термопары на -100°Точность отображения, когда C или меньше±2°C±В пределах 1 бит.R и S Thermal Power Mupets 200°Точность отображения, когда C или меньше±3°C±В пределах 1 бит.
2. Датчики R и S: 0,2°C/Ом или меньше (100 Ом или меньше)
