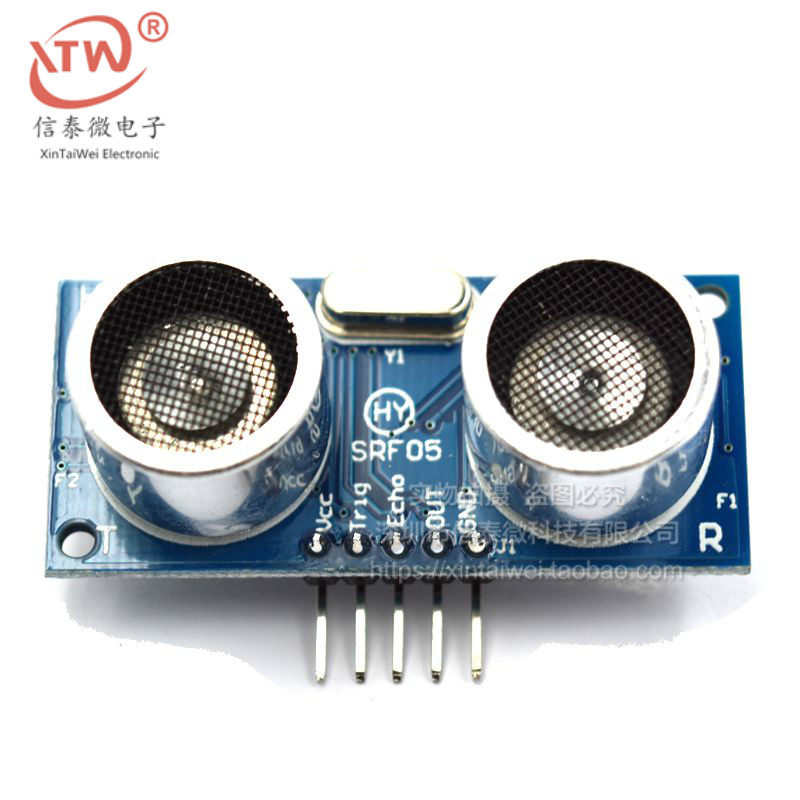

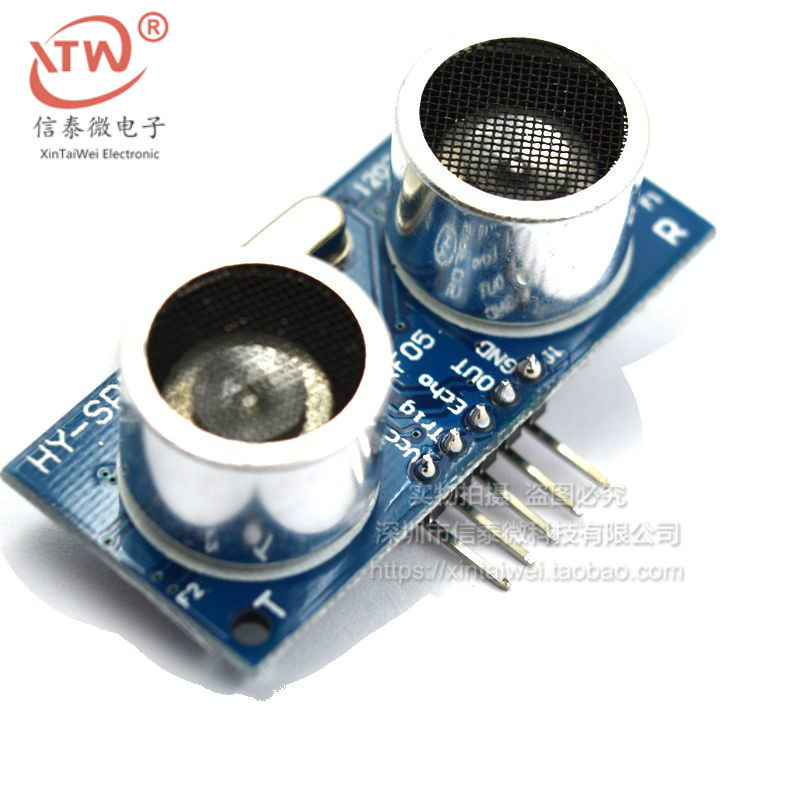

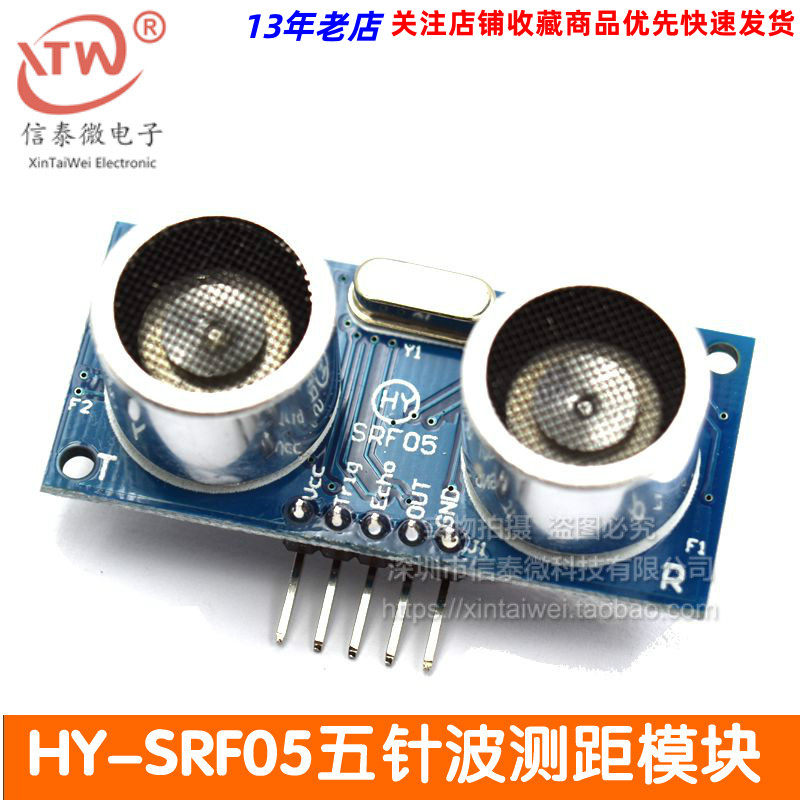

HY-SRF05 Пятиконечный ультразвуковой модуль ультразвуковой дальности модуля/ультразвуковой датчик/Отправить полный набор капитала
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

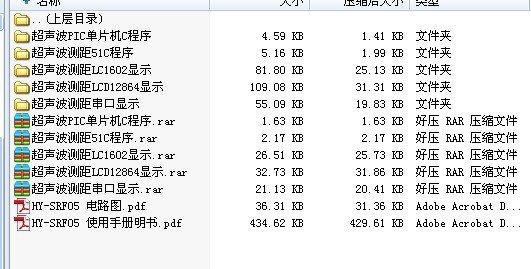

Информация о модуле. Адрес загрузки:
http://pan.baidu.com/s/1qZhU3
Если вам нужно УЗИДисплейщик доскиПожалуйста, нажмите на ссылку, чтобы купить другой:HTTP://item.Taobao.com/item.htm?SPM=686.1000925.0.0.9TU VR B&id=43164089998
1. Производительность этого модуля стабилен, а расстояние измерения является точным.СпособныйSRF05,SRF02В равной степени модуль ультразвукового диапазона сопоставим.Модули с высоким разрешением, слепые пятна (2 см), превышающие стабильные эпохи, является мощной основой для успеха этого продукта на рынке!
2 Основные технические параметры:
1: Используйте напряжение:DC5V 2: Статический ток: меньше, чем2mA
3: Выход уровня: высокий5V 4: Вывод уровня: внизу0V
5: Угол чувства: не больше, чем больше, чем15Тратить 6: Расстояние обнаружения: 2cm-450cm
7:Высокая точность: до 0,3 см
Метод проводки, VCC, Trig (Control End), Echo (получение конца), Gnd
Как использовать этот продукт: порт управления и одинБолее 10USДля высоких уровней вы можете подождать высокого уровня выхода в приемном порте. Вы можете включить таймер таймера при выходе. Когда этот рот становится низкой электричеством, вы можете прочитать значение таймера. При этом. Время для расчета расстояния. Такой постоянный циклический тест может достичь значения вашего движения, измеряющего ~~
(1) используйте триггер ввода, чтобы дать не менее 10 US High -Level Signals;
(2) Модуль автоматически отправляет квадратные волны 8 40 кГц, чтобы автоматически обнаружить, есть ли сигнал для возврата;
(3) С возвращением сигнала вывод высокого уровня через выход IO, а высокий уровень продолжительности
Время ультразвука от передачи до возвращения.Тестовое расстояние = (высокое время уровня*скорость звука*скорость звука (340 м/с))/2;
Этот модуль может обеспечить полный набор радикальных процедур: C51, PIC18F877, Ultrasonic LCD1602 Дисплей, Ultrasonic LCD12864, дисплей цифровой трубки, дисплей последовательного порта и т. Д..
