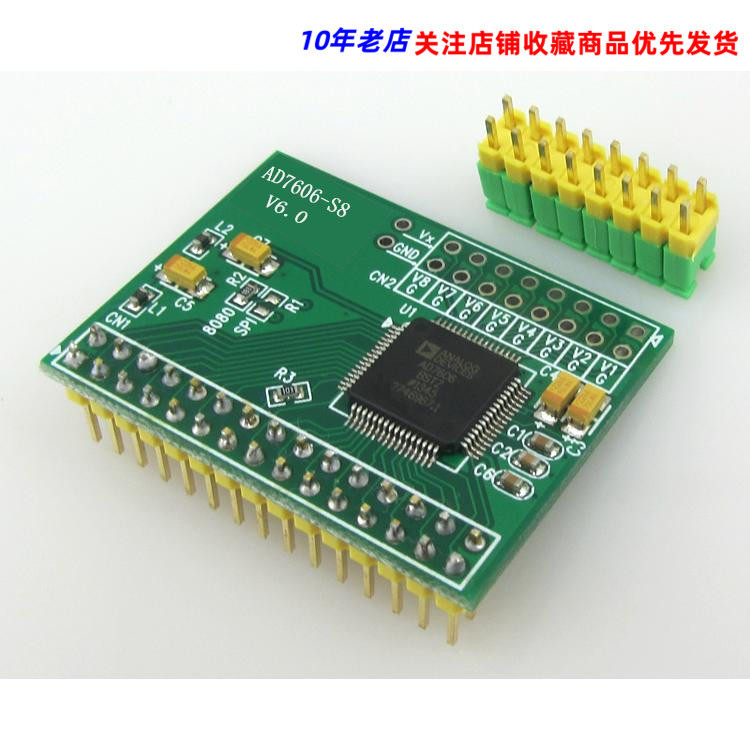

AD7606 Модуль сбора данных 16 -бит ADC 8 Синхронная частота выборки 200 кГц

Цена: 2 534руб.    (¥119.9)
Артикул: 523116777257

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信泰微电子 电子元器件 电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥28592руб.
¥ 17.5 17.4368руб.
¥6127руб.
¥6127руб.
  • Информация о товаре
  • Фотографии

AD7606 Сбор данных   ссылка:http://yunpan.taobao.com/s/fYyDFLjfV  (код извлечения: dupfro)

  • Используйте AD7606 High -Presision 16 -bit Adc Chip
  • 8 Вход моделирования.Вместо 1м ом.[Нет отрицательного источника питания, без переднего моделирования операционного усилителя, вы можете напрямую подключиться к выходу датчика]
  • Входной диапазон 5 В, положительный и отрицательный 10 В.Может контролировать диапазон через IO.
  • Резолюция составляет 16 бит.
  • Максимальная частота отбора проб составляет 200 КСП.Поддержка 8 -горечных настройки выборки (может эффективно уменьшить джиттер)
  • Встроенный в этапе
  • Одиночный источник питания 5 В
  • Интерфейс SPI или 16 -битная шина.Уровень интерфейса IO может быть 5 В или 3,3 В

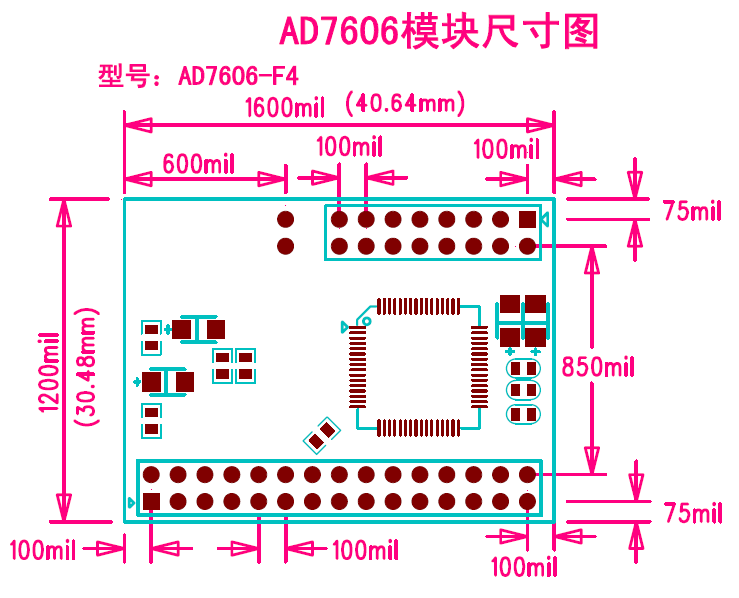

намекать:Чтобы облегчить выбор каждого, положительное количество платы печатной платы вводит двойную иглу (2x8/2,54 мм) по умолчанию.

    Мы дадим 2x8 двойных игл и 8 перемычек, которые будут сварены вверх или сварены самим клиентом.

Доставка:Положительный 2х8 двойной иглыБез сварки (отправка иглы, клиент сварчил ее само по себе),  нижняя 2х15 двойная сварка иглы.

          Если нам нужно хорошо сваривать, пожалуйста, объясните заранее, в противном случае он будет отправлен в соответствии с состоянием по умолчанию.

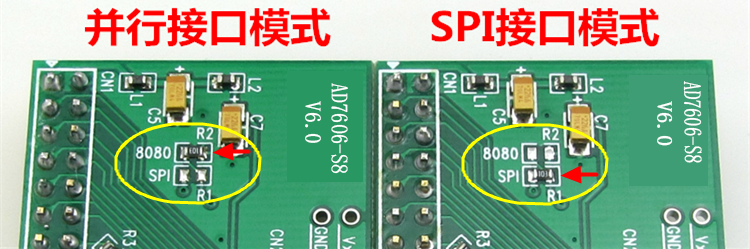

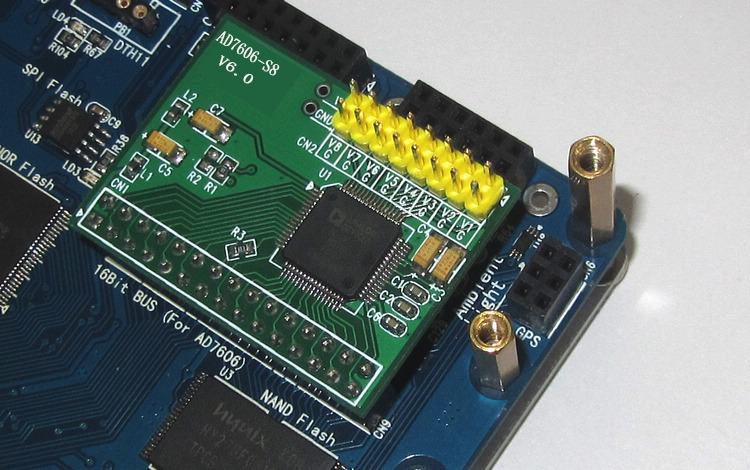

Модуль AD7606, который мы оставим, - это 8080 параллельный интерфейс.
Если вы используете режим интерфейса SPI, вам необходимо изменить конфигурацию сопротивления R1 и R2.
 ————————————————————————————————
И линия прыжка в режиме рта:R1 Suppled (не опубликован), R2 Paste 10K Costiance
Линия прыжков в режиме интерфейса SPI:R1 Paste 10K Costicance, R2 подвешен (не опубликовано)
 &Конфигурация NBSP; AD7606 очень проста, и она не имеет внутреннего реестра.Диапазон диапазона и более высокие параметры контроля контролируются внешним IO.
   Скорость отбора проб управляется по частоте импульсов, предоставляемой MCU или DSP.

   AD7606 должен использовать один источник питания 5 В.
 &Уровень интерфейса связи между NBSP; AD7606 и MCU контролируется PIN VIO.Другими словами, VIO должен подключить источник питания отдельной машины, которая может быть 3,3 В или 5 В.

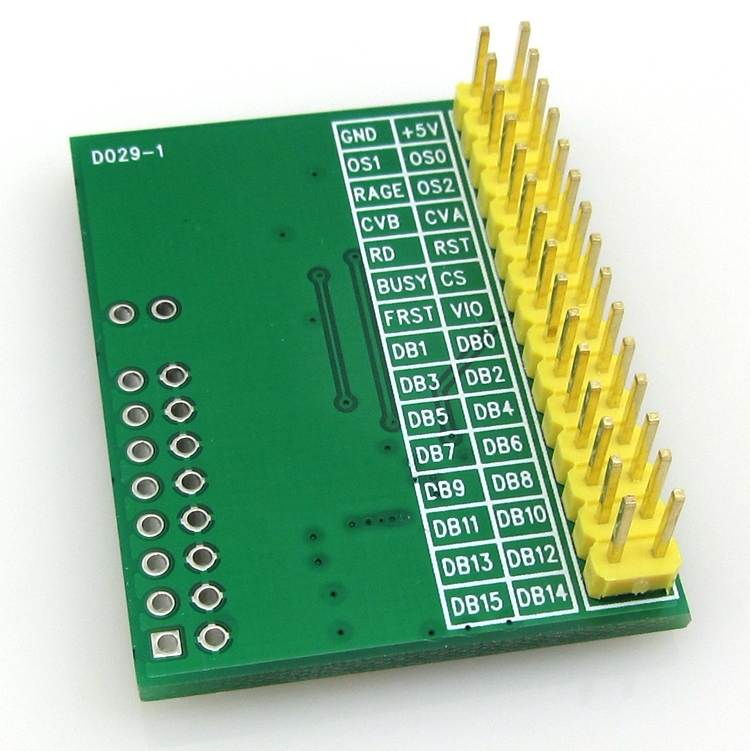

[Объяснение модуля модуля]
OS2 OS1 OS2: выберите режим выборки в статусе комбинации.
000 указывает на то, что не существует чрезмерной выборки, и максимальная скорость отбора проб на 200 КПК.
001 указывает, что в 2 раза выборка, то есть собрать 2 образца внутри оборудования для среднего
010 означает 4 раза на выборку, то есть собрать 4 образца внутри аппаратного обеспечения, чтобы искать среднее значение
011 указывает в 8 раз больше выборки, то есть собрать 8 образцов внутри оборудования для среднего
100 представляет 16 раз по сравнению с выборкой, то есть 16 образцов собираются внутри аппаратного обеспечения для среднего
101 означает 32 раза на выборку, то есть 32 образца собираются внутри аппаратного обеспечения, чтобы искать среднее значение
110 означает 64 раза на выборку, то есть сбор 64 образцов внутри аппаратного обеспечения для среднего

Чем выше скорость отбора проб, тем дольше время преобразования АЦП, тем ниже максимальная частота отбора проб.

CVA, CVB: запустите контрольный сигнал преобразования AD.CVA решает 1-4 канала, CVB решает 5-8 каналов.
       2 сигналы могут ошеломлять короткое время.Как правило, CVA и CVB могут быть соединены вместе.
Ярость: выбор диапазона диапазона.0 означает положительный и отрицательный 5V, 1 означает положительный и отрицательный 10 В.
RD: Читать сигнал
RST: Сброс сигнал
Занят: сигнал занятости
CS: сигнал отбора
FRST: сигнал инструкции первого образца канала
VIO: уровень интерфейса связи
DB0-DB15: шина данных

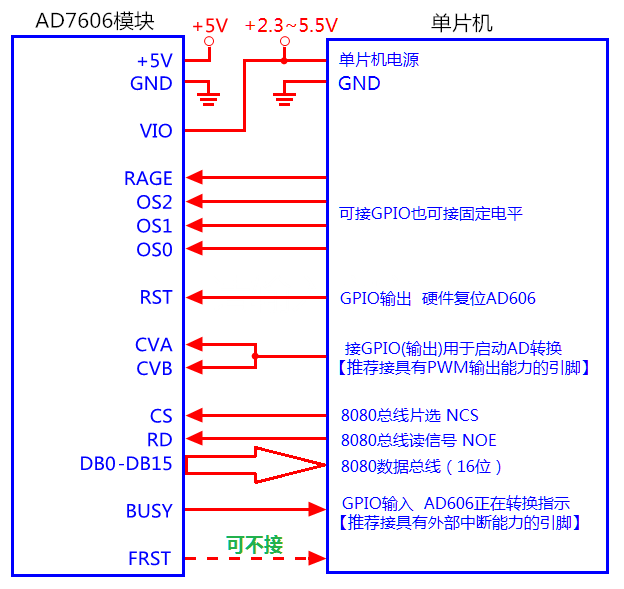

  【16 -бит -схема подключения параллельного режима】】--- AD7606 также поддерживает 8-битный режим шины. Пожалуйста, смотрите Руководство по данным AD7606

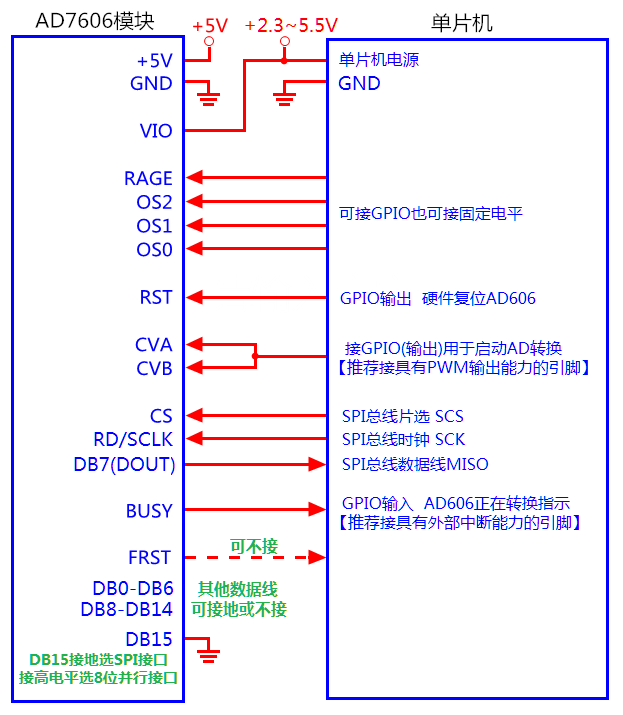

[Диаграмма подключения интерфейса интерфейса SPI]

[Схема реализации для сбора времени программного обеспечения 1]
--- Пример SPI, который мы предоставляем, принимает это решение. См. File BSP_SPI_AD7606.c
Реализуйте в программе службы прерывания Timer:
Таймер прерывает ISR:
{
   вход прерывания;
   Читать результаты отбора проб 8 каналов, которые будут сохранены в RAM;   ---->Чтение результатов последней коллекции. Для непрерывной коллекции это не имеет значения
     запустите следующую коллекцию ADC; (Flip CVA и CVB)
      Вернуться к прерыванию;
}
Частота таймера - частота выборки АЦП.Этот режим не может быть подключен к оживленному порту.


[Схема реализации коллекции времени программного обеспечения 2]
--- Пример предоставленного нами интерфейса 8080.
   настроить контакты CVA и CVB в режим вывода ШИМ, и цикл устанавливается на требуемую частоту выборки; ---->После этого MCU генерирует очень стабильный сигнал конверсии AD
     установите линию переносного порта, чтобы прервать снижение и режим запуска;
Внешнее прерывание ISR:
{
   вход прерывания;
   Читать результаты отбора проб 8 каналов, которые будут сохранены в RAM;
}

[Различия между схемами реализации 1 и схемой 2 для сбора времени программного обеспечения]

(1) План 1 может использовать менее занятый порт, но когда другие процедуры обслуживания прерываний или основные программы временно закрыты для глобальных перерывов, в цикле конверсии АЦП может быть небольшое джиттер.

(2) План 2 может обеспечить стабильность часов сбора, поскольку он генерируется оборудованием MCU.Но вам нужно подключить дополнительный оживленный порт.
