Описание товара
Программное обеспечение MACH2/3 — это программное обеспечение для управления станками с ЧПУ на базе обычных ПК, разработанное американской компанией ArtSoft. Его богатые функции управления признаны энтузиастами ЧПУ по всему миру.

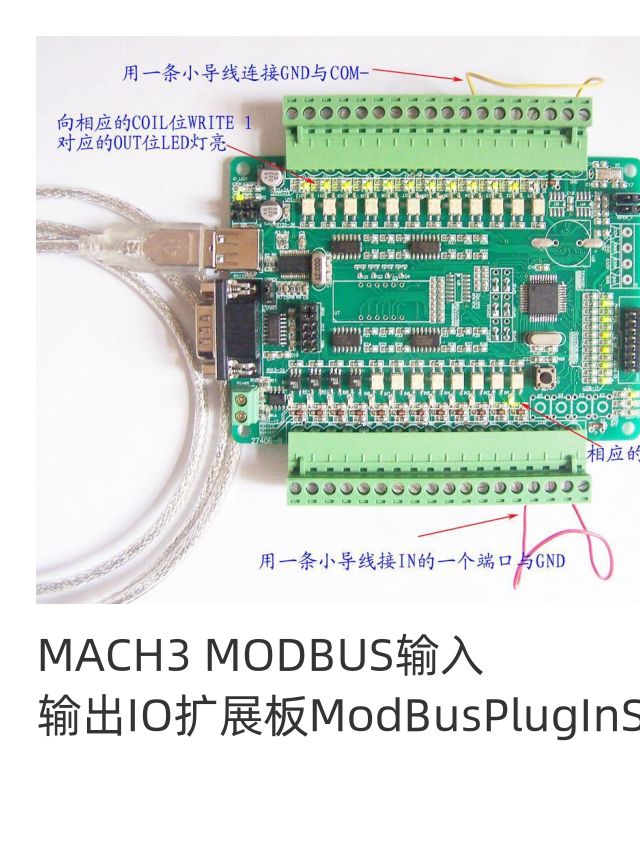

Mach3 — это гибкое программное обеспечение, предназначенное для станков. Он может управлять фрезерными станками, токарами и другими станками. Большинство соединений между станками и компьютерами, работающими под управлением Mach3, реализуются через параллельный порт компьютера. Простой станок может удовлетворить требованиям с одним параллельным портом, тогда как для сложных станков требуется больше портов ввода-вывода.Богатые функции управления Mach3 требуют реализации множества внешних интерфейсов управления. Эти интерфейсы ввода-вывода можно расширить с помощью протокола MODBUS. Эта интерфейсная плата спроектирована и разработана для программного обеспечения ЧПУ параллельного порта MACH3. Он в основном используется для улучшения защиты от помех при передаче сигнала, обеспечения работы компьютера и программного обеспечения, расширения интерфейсов ввода и вывода и расширения функций порта управления MACH3.

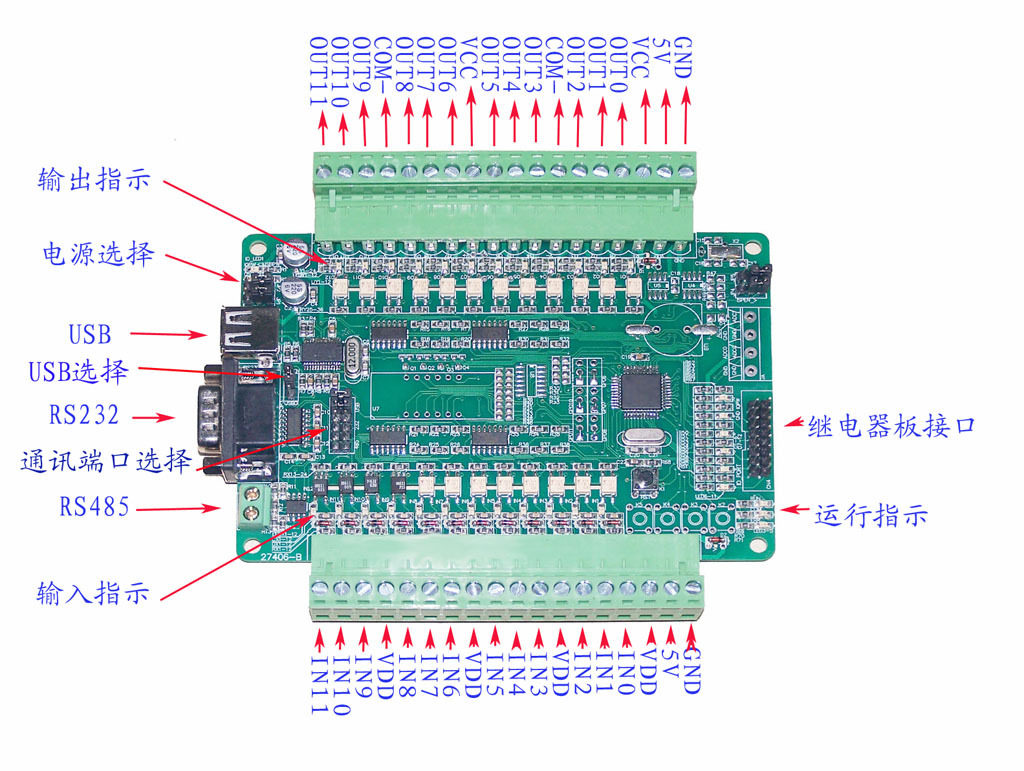

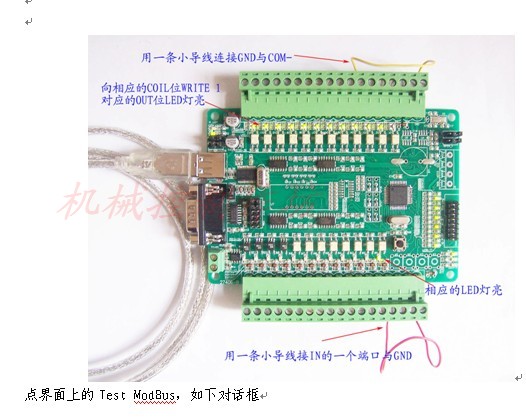

Определение интерфейса

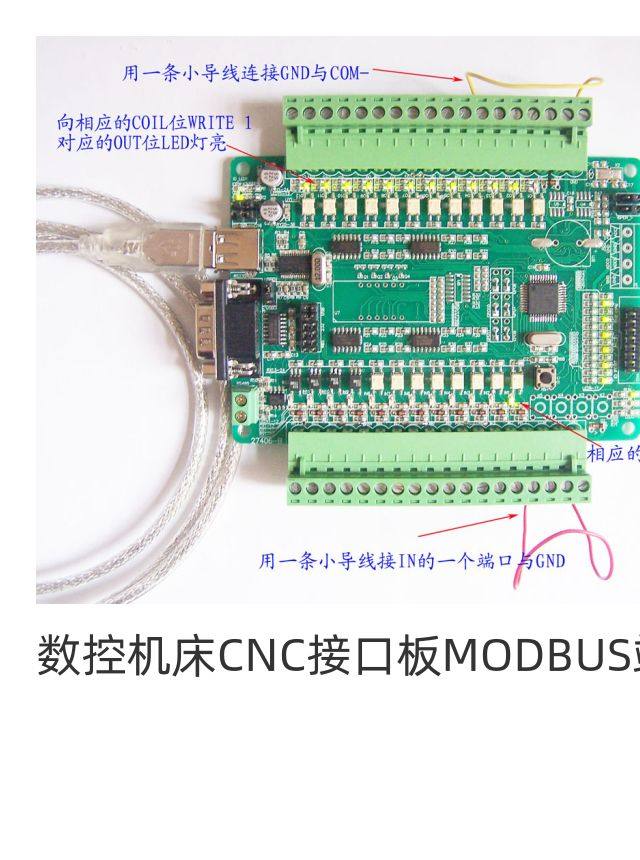

Используйте соответствующий кабель связи для подключения платы расширения к компьютеру. При использованииUSBПри общении сначала необходимо установить драйвер. Этот драйвер идентифицирует и управляет соединениями между компьютером и платой расширения.USBОбщение.В то же время этот драйвер устанавливает виртуальныйCOMоборудование,MACH3проходитьMODBUSсоглашение по этому поводуCOMУстройство выполняет операции чтения и записи,

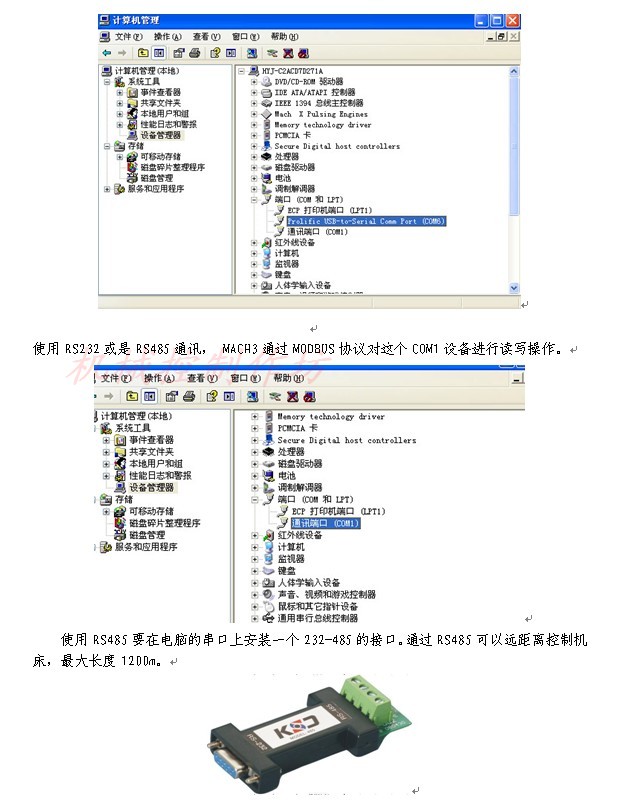

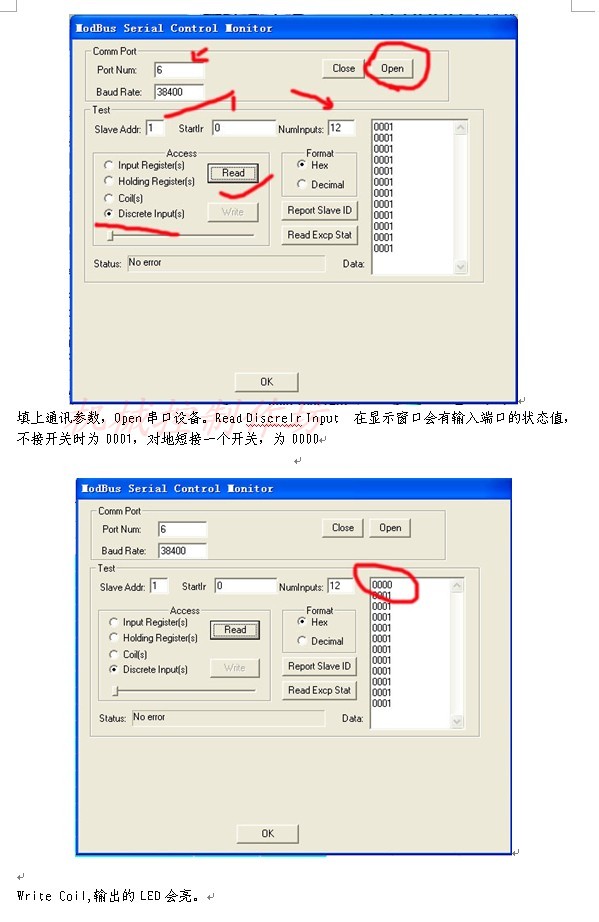

После установки нам сначала нужно проверить, правильно ли распознается оборудование.Пока плата разработки подключена к компьютеру во время обычной установки,USBУстройство должно быть распознано. После подключения платы к компьютеру, еслиUSBУстройство правильно идентифицировано, и компьютерCOMВ устройстве будет еще один виртуальныйCOMоборудование.Номер устройства назначается компьютером автоматически, например у меня на компьютере,USBУстройство назначено какProlific USB-to-Serial Comm Port (COM6).

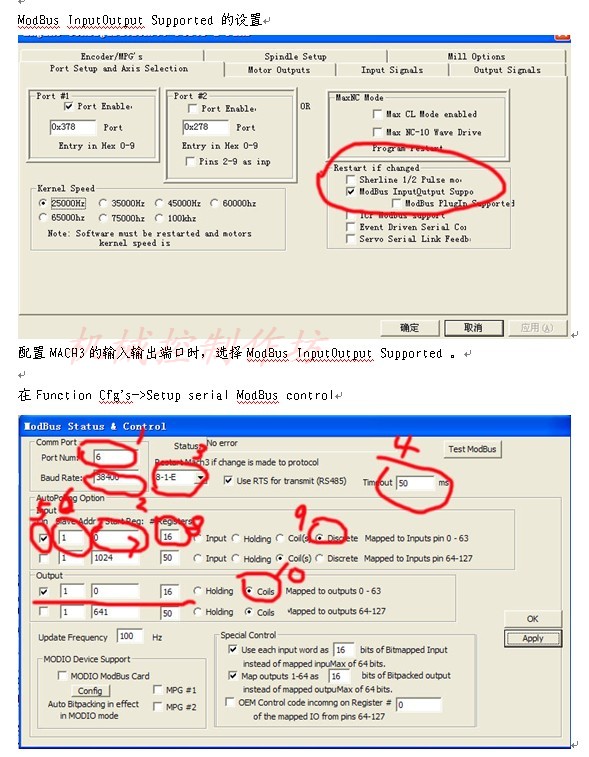

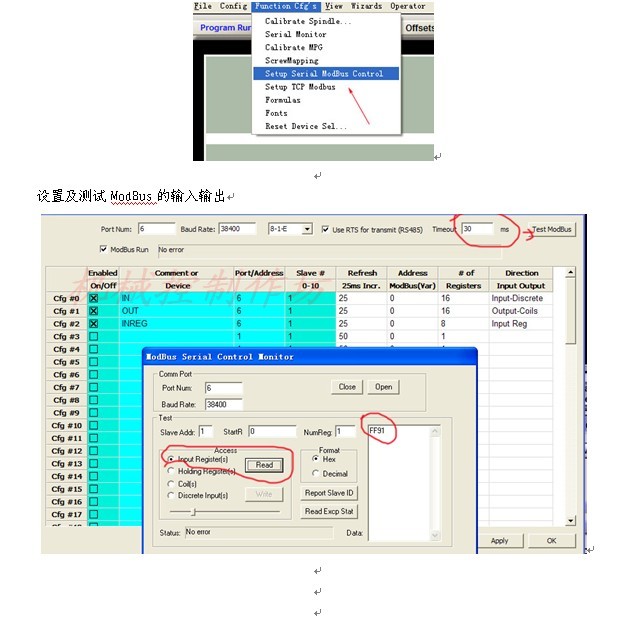

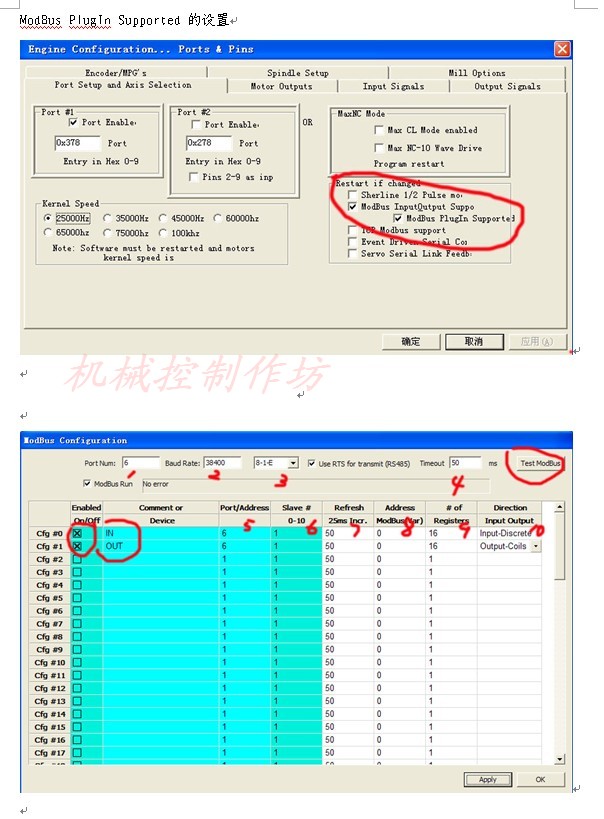

- Номер последовательного порта, затемRS232ИлиRS485В целом1Число,USBТо, что вы говорите, зависит от компьютера.USBУстройство назначено какProlific USB-to-Serial Comm PortНет, тест6Порт
- Скорость передачи данных, вот38400
- Метод передачи через последовательный порт
- Установить время50-100msмежду

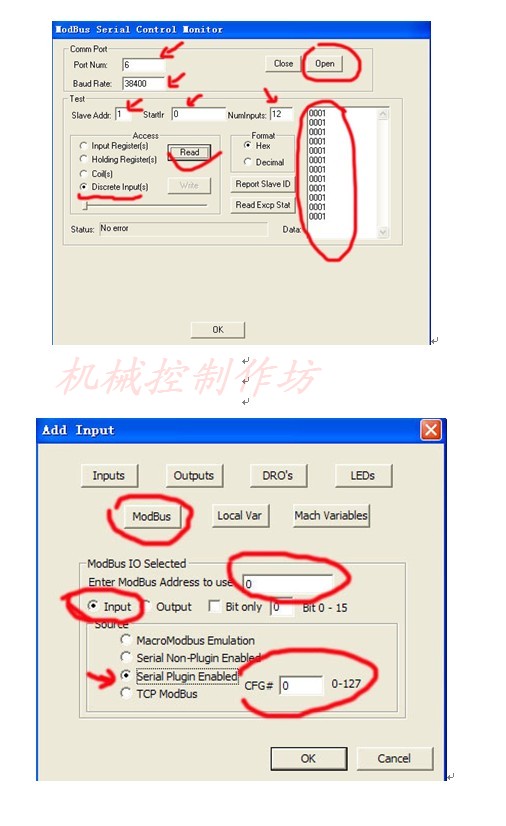

- выбиратьinput
- ModBusномер устройства
- ModBusначальный адрес

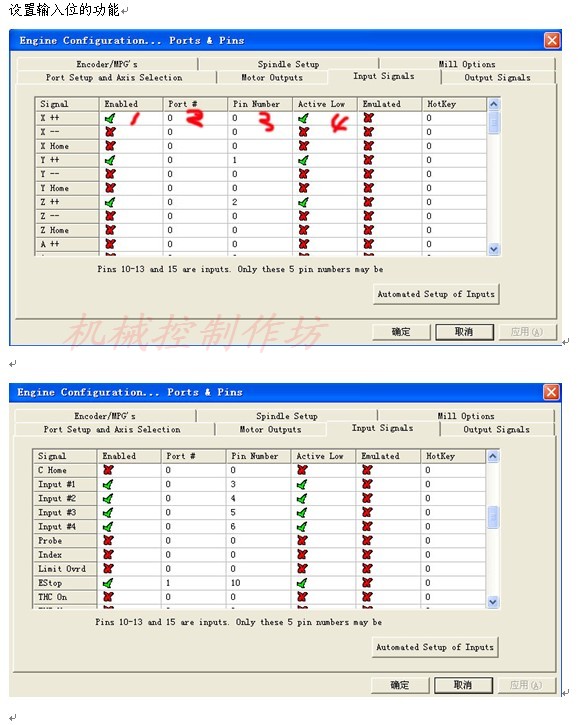

- Входной номер порта
- Выбор дискретного входа

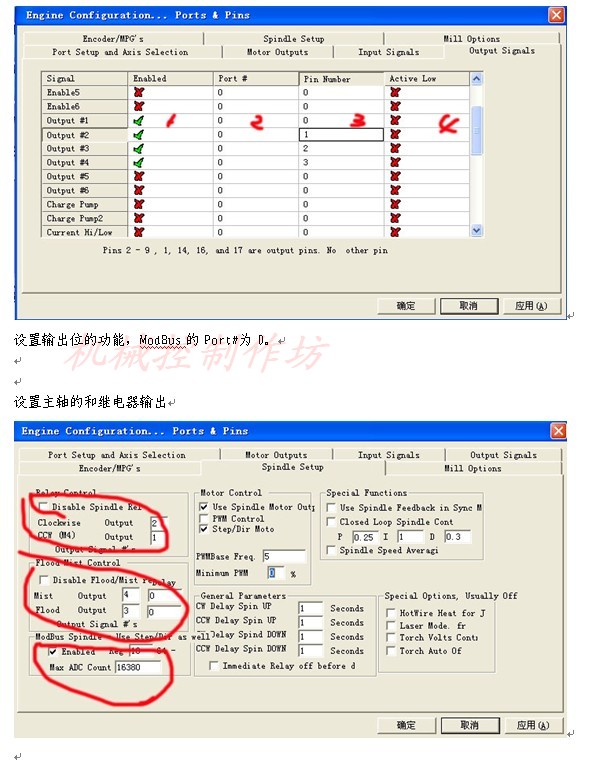

10, выберите выход катушки

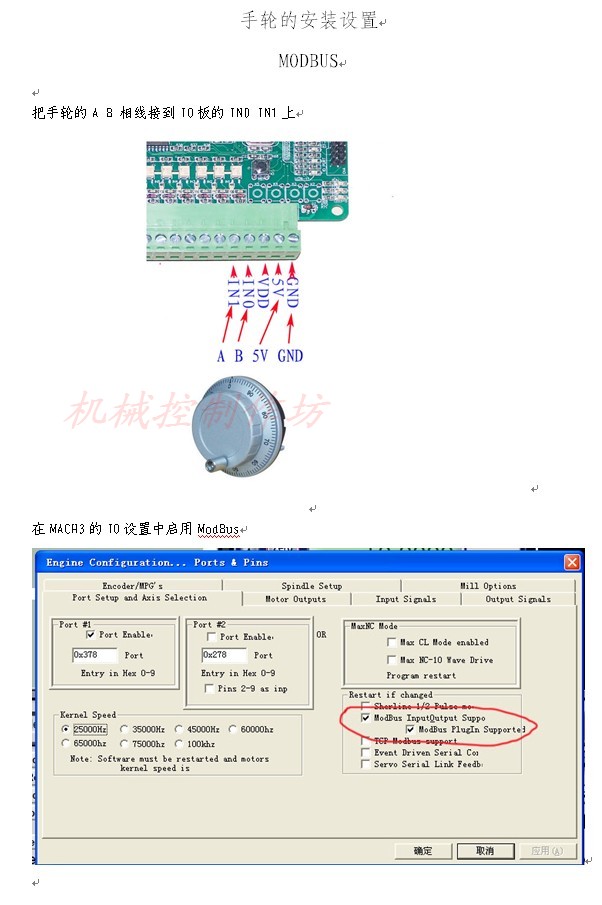

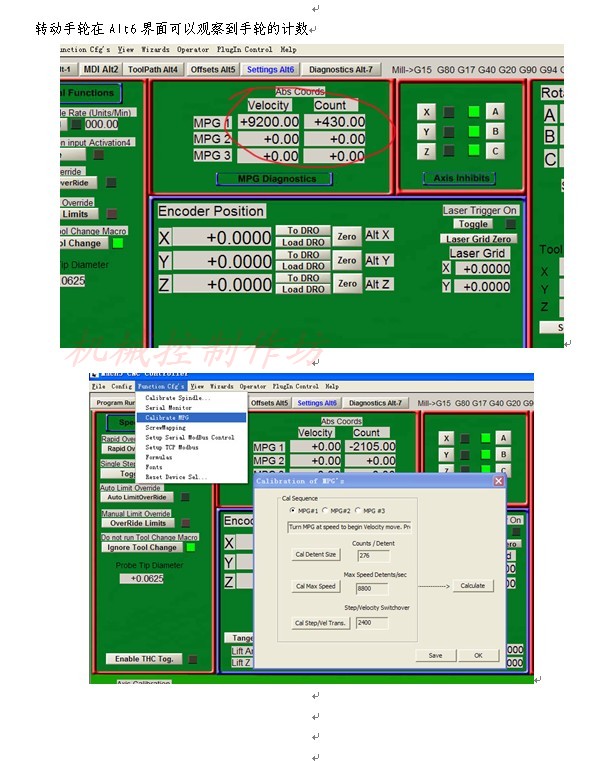

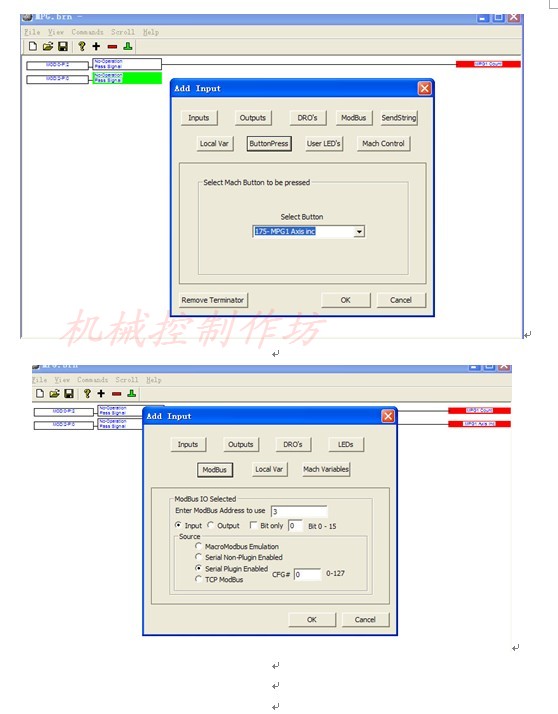

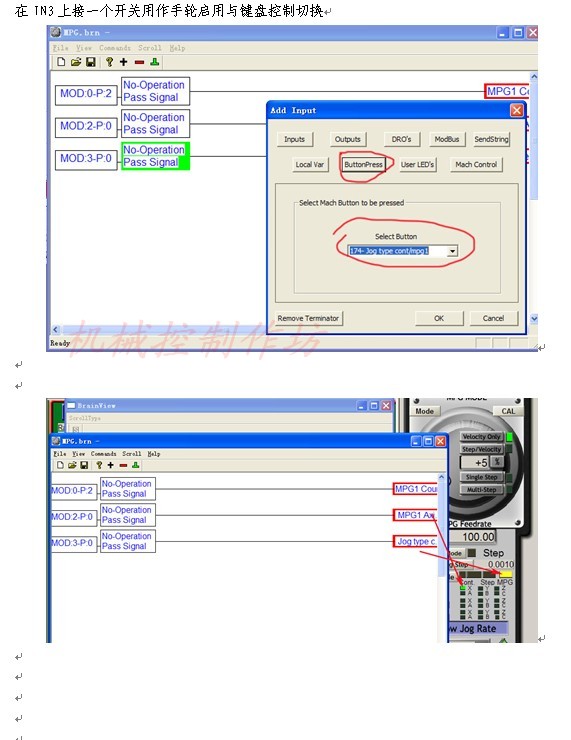

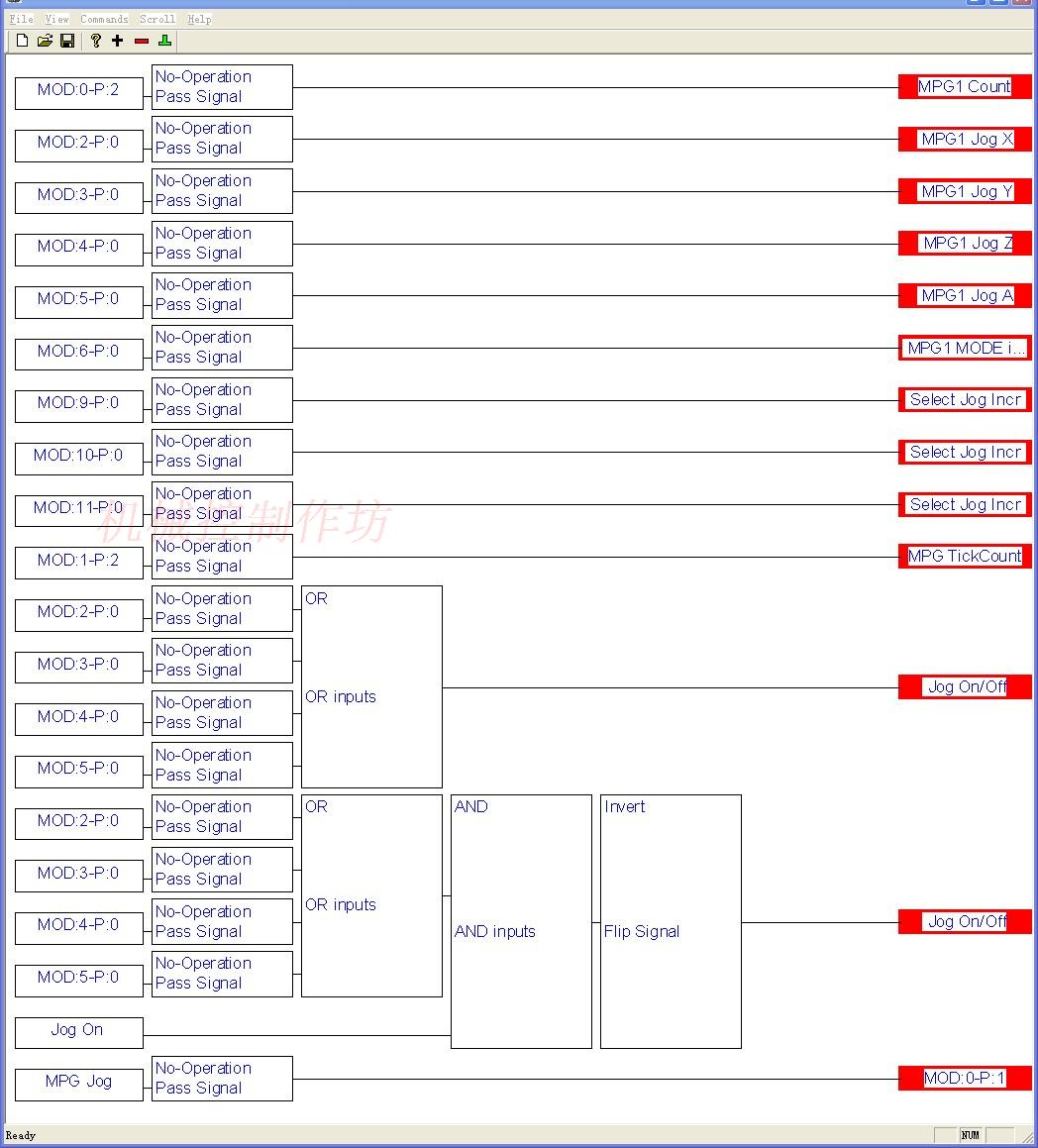

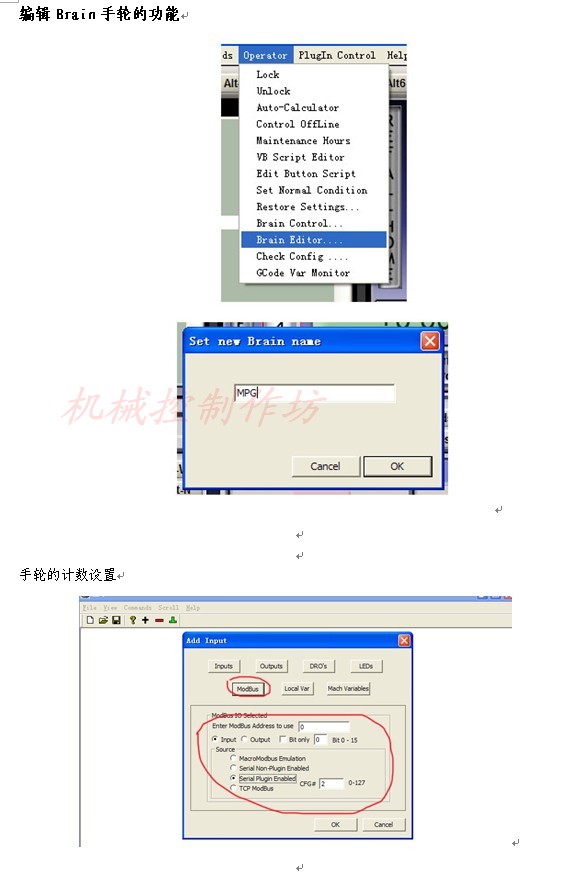

Соединение маховика

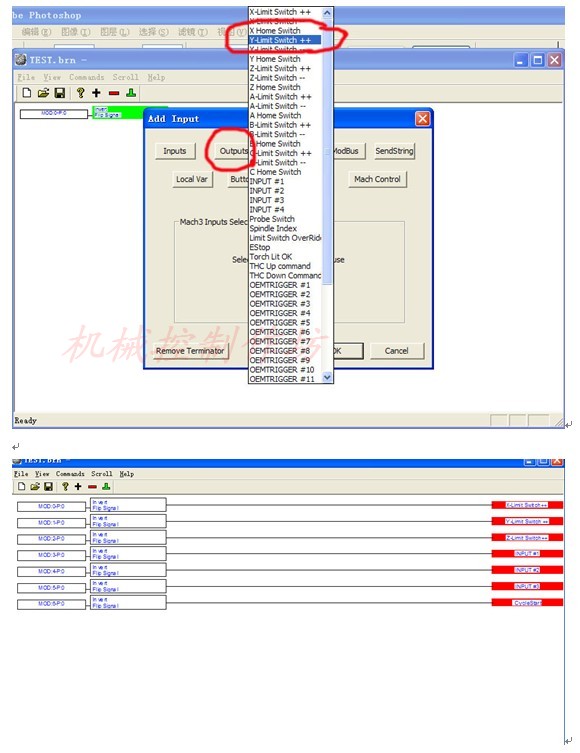

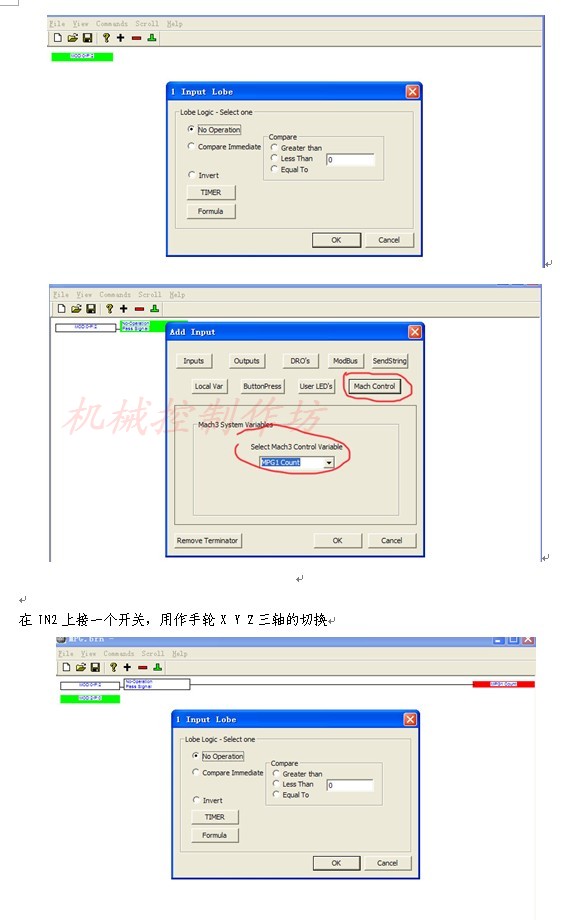

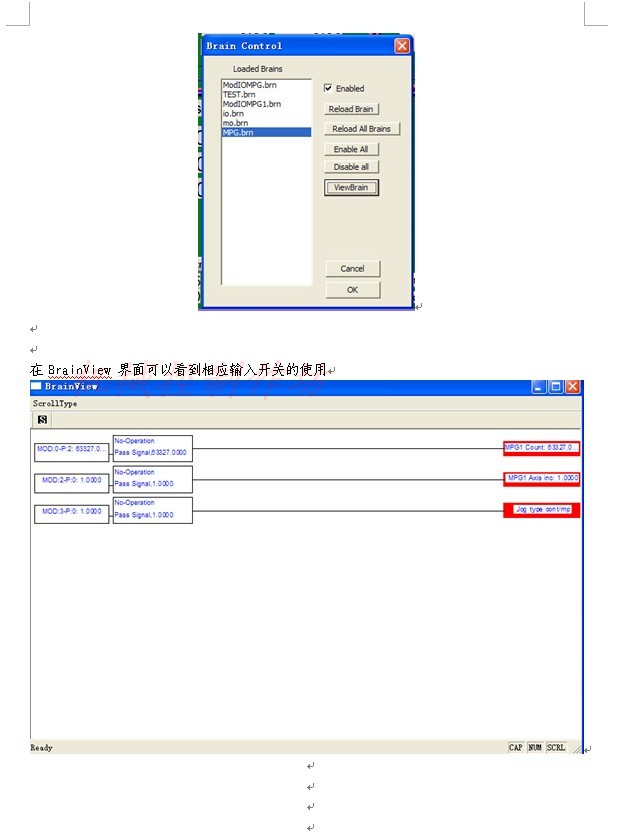

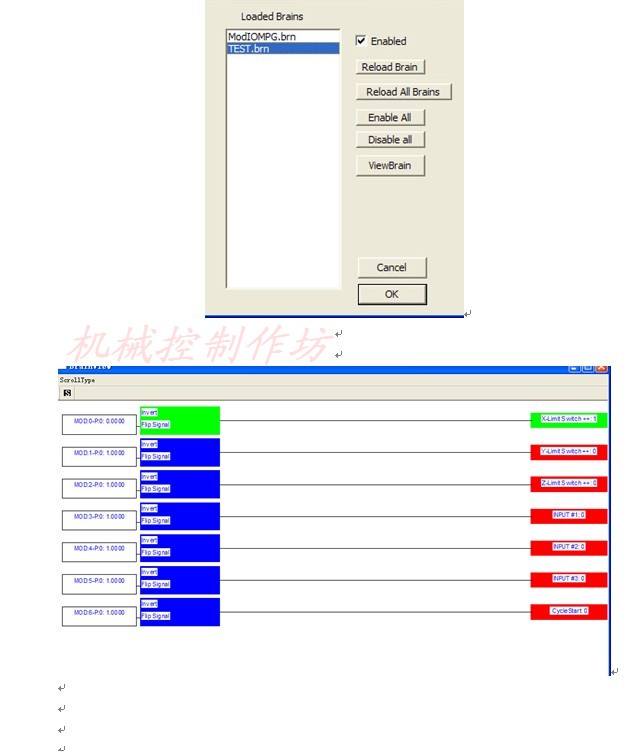

4-осевой мозг
видео:
Скопировать в адресную строку
http://v.youku.com/v_show/id_XNDg2MDayMzQ0.html
http://v.youku.com/v_show/id_XNDg2MDcxMzUy.html
http://v.youku.com/v_show/id_XNTU4ODA5OTky.html
