MAX98357A Audio Module Module 3006 I2S 3W D PORTER NO FILTER PILT
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Характеристики продукта:
Выходная мощность: 4_: 3,2 Вт, 10%THD, 1,8 Вт PM, 10%THD, с источником питания 5 В
PSRR: 77 Decibels, типичное значение@1 Kinham
Скорость отбора проб I2S от 8 кГц до 96 кГц
MCLK не требуется
Нажмите+сокращение op -up
Необязательное усиление: 3DB, 6db, 9db, 12db, 15db
Отличные клики и подавление POP -UP
Защита от горячей упаковки

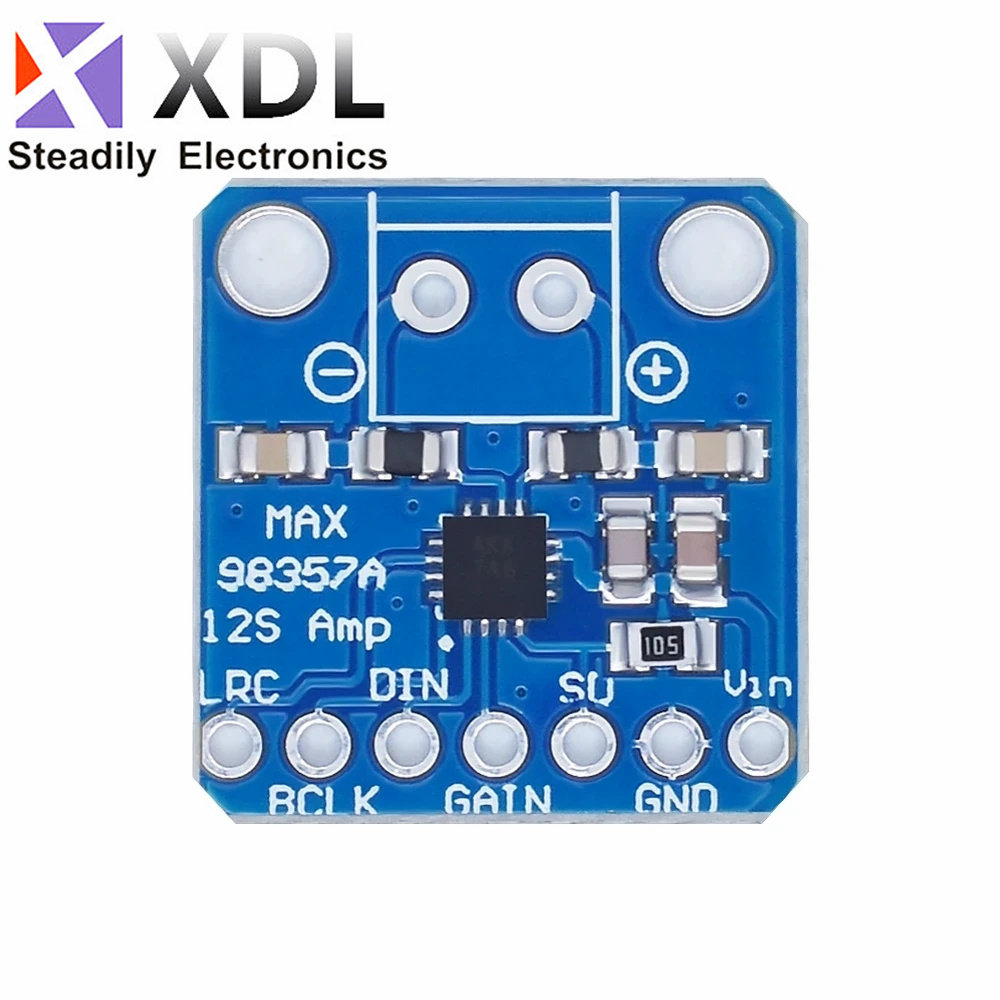

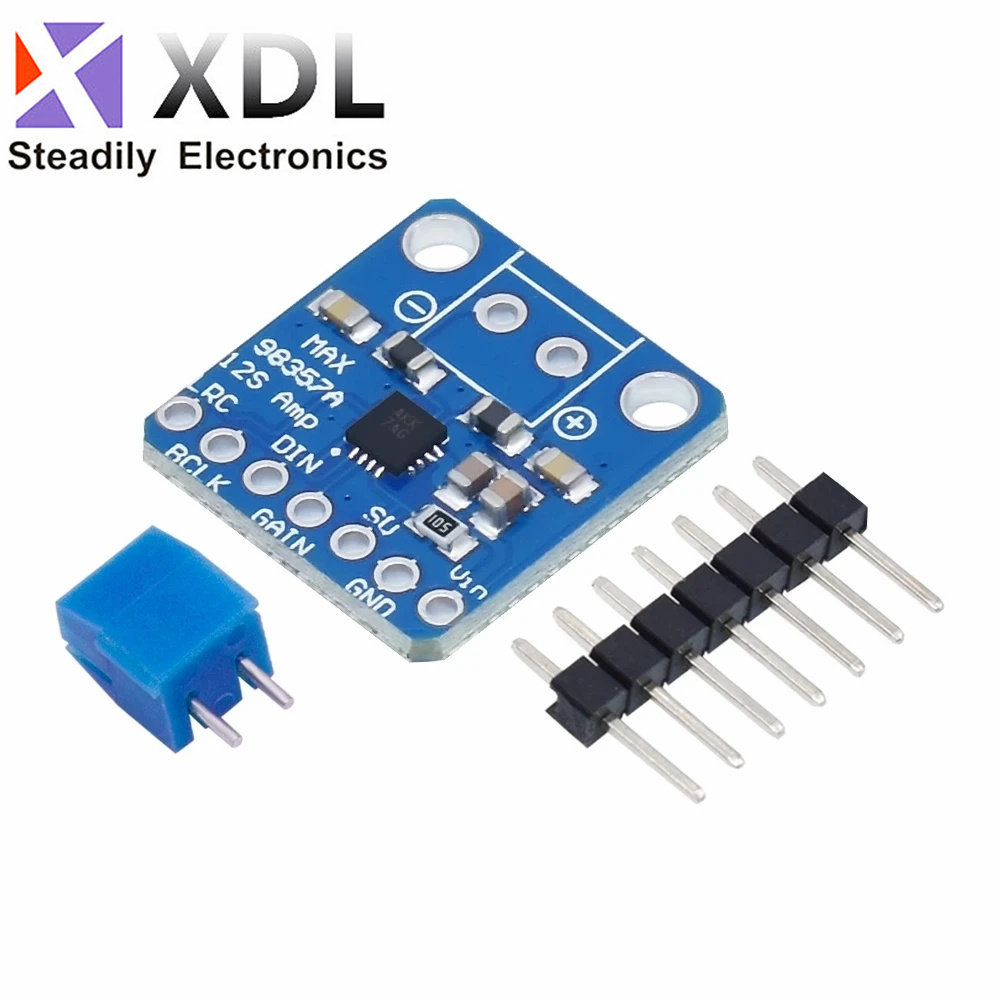

В качестве доски распределения сборки и испытаний, с небольшим кусочком головы и 3,5 мм платы.Если требуется разъем и проводная плата, требуется некоторая сварка.
Он использует стандартный цифровой аудио вход I2S, который не только декодирует его в аналоговый сигнал, но и увеличивает его непосредственно в динамик.Идеально добавляя компактный звук, для этого требуется два прорыва (i2sdac+amp) и объединенный в один.
I2S (не путайте I2C), в протоколе цифрового звука, используемом для передачи аудиодантеров на плате.Многие чипы и процессоры с высоким уровнем высокого уровня управляют всем аудио в цифровом формате I2S.Затем, для ввода или выходных данных используются три или четыре трубы (ввод данных, вывод данных, битовые часы и левый и правый выбор канала).Как правило, для аудио оборудования чип ЦАП может получать I2S и преобразовать его в аналоговый сигнал, который может управлять наушниками.
Этот небольшой усилитель с одним звуком полосы движения удивителен, и он может обеспечить 3,2 Вт мощности для динамика импеданса 4 Ом (10%THD).Внутренняя часть микропроцессы-контроллер D-класса, который может работать от 2,7 В.5,5 В постоянного тока.Поскольку усилитель D -Level, он очень эффективен и очень подходит для портативных и батарейных проектов.Он построил -в тепловой защите и чрезмерной защите, но мы вряд ли видим, что она становится горячим.
Аудиовход соответствует стандарту I2s и может использовать логические данные 3,3 В или 5 В. Результат:“соединенный мостом”—Это означает, что они подключены непосредственно к выходу, а не к земле.Выходной сигнал представляет собой модулируемый прямоугольный импульс шириной ~ 300 кГц, который затем подается на катушку динамика.“средний выпуск”——Высокие частоты не будут слышны.Все это означает, что вы не можете подключить выход к другому усилителю, он должен напрямую управлять динамиками.

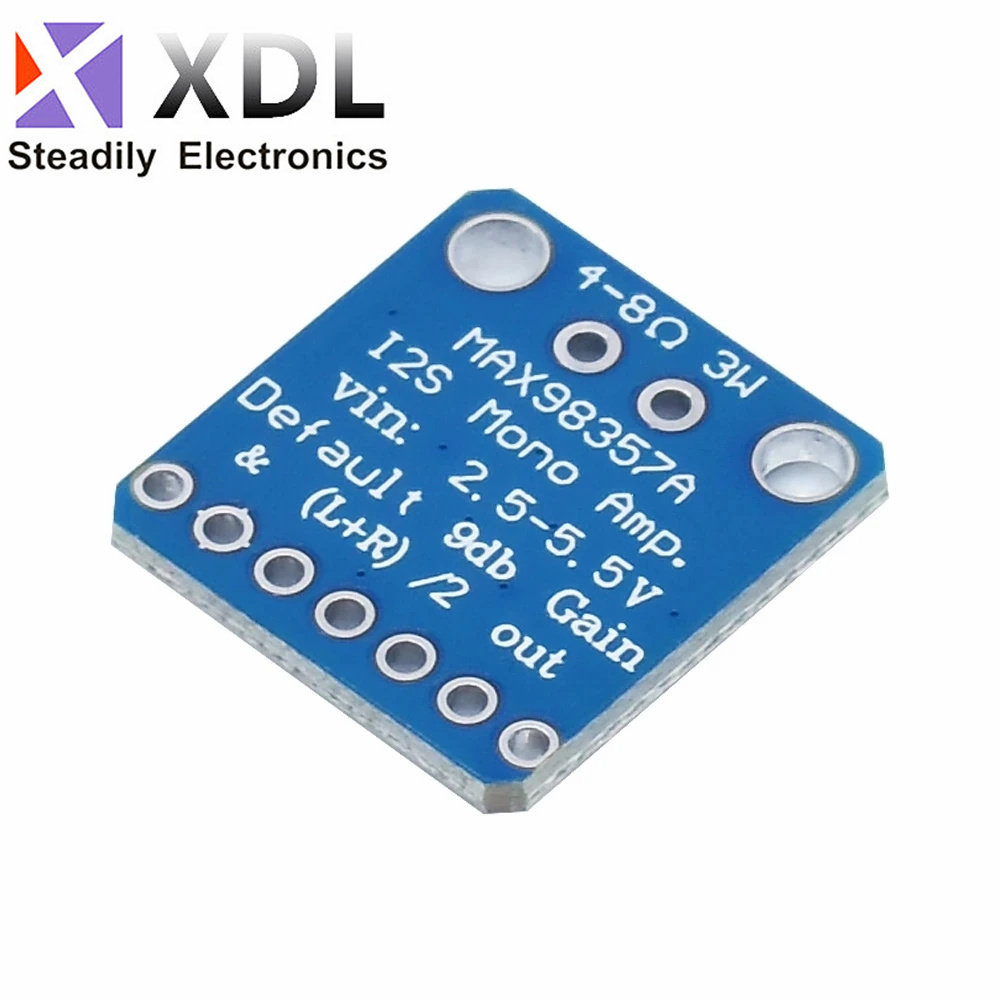

Существует продажа прибыли, которыми можно манипулировать, чтобы изменить выгоду.По умолчанию усилитель предоставит вам выигрыш в 9 децибел.Непосредственно подключив резистор или резистор с выпаданием или проводку, выводы усиления могут быть установлены на 3DB, 6DB, 9DB, 12DB или 15DB.
Контакты выключения/режима (выключение/режим) можно использовать для размещения чипа в состояние выключения или набор, который аудиоканал i2S для подключения к динамике через конвейер.По умолчанию усилитель будет смешивать стерео звук вывода (L+R)/2 с одноканальным выходом.Добавив сопротивление, вы можете изменить его на левую или вправо.
Подходит для Raspberry Pi, Arduino Zero и любого другого микроконтроллера или миниатюрного компьютера с аудио -выходом I2S.
