Синий экран LCD12864 Дисплей ЖК-экран с китайским ремнем шрифта 12864-5V и основным портом
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | LCD12864 5V синий экран, LCD12864 5V Желтый -зеленый экран |
Вес 74 грамма/кусок
Напоминание: дисплей LCD12864 синего экрана был обновлен. Теперь есть прямое использование головоломки, которая не должна изменять сопротивление.
Добрые советы:
Модуль 1.12864T поставляется с внутренней цепью усиления, поддерживает драйвер от 3 В до 5,5 В и по умолчанию напряжение 4,5 В во время отгрузкиСтоимость левой и правой контрастности является лучшим,Если напряжение составляет 5 В или 3 В и другое напряжение, используйте регулировку заднего VR1Регулируемый потенциометр для изменения эффекта дисплеяМинимальное напряжение составляет 3 В, а высота может достигать 5,5 В.Поскольку модуль поддерживает множественные напряжения, ограничивающее ток сопротивления светодиодной подсветки R12 R13 представляет собой фиксированное 68 Ом. Затем, в случае 3V-4V, напряжение, полученное с помощью LED, не имеет значения 3 В, а светодиодная подсветка Не обычная подсветка 3,3 В. Основные моменты высоки, когда ток составляет 6,8 Ом, и эта ситуация нормальная.Выше после 4 В или более не влияет сопротивление
Ссылка загрузки данных:
Ссылка: https://pan.baidu.com/s/1ka3hkqwktte0zz3yzkyrbq
Извлечение кода: 0QI8
Поддерживающая ссылка на покупку иглы:Https: // shop136967624&shopId=136967624&view_type=&order_type=&spm=0&search=y&keyword=%C5%C5%D5%EB
20PПокупка ссылок для патентных розетков:Https: // item&id=538448320046
Особенности продукта:
LCD12864С библиотекой китайской библиотеки графики Dot -Matrix LCD -дисплей, он может быть сопоставлен с различными одноэффективными машинами для завершения китайских китайских иелок, английских символов и графического дисплея, которые могут составлять полный графический графический интерфейс взаимодействия с человеком -мачином. Модули. Имейте характеристики низкого энергопотребления и богатого отображения и широко используются. EssenceОн использует ЖК -дисплей для изменения направления света после обработки, и стимулирует ЖК -молекулу для генерации точек, линий, поверхностей и подсветки для формирования изображения.Его разрешение дисплея - 128&Times; 64, построено -в 2 млн. Китайский шрифт -ром (CGROM) 8,192 (16*16 баллов) китайских иерогли , вы можете, можете отобразить 8&Раз; строка 4 16&Раз; китайские иероглифы в 16 часов.Шрифт ST7920 генерирует RAM (CGRAM) для предоставления пользовательской функции генерации символов (тип), которая может предоставить 4 группы из 16*16 -точечных линий.Напишите кодированный символ, который будет отображаться в ОЗУ дисплеев (DDRAM), и аппаратное обеспечение автоматически выбирает шрифты, которые будут отображаться из CGROM для отображения на экране.Образец для рисования обеспечивает 64*32 байта пространства, которые могут управлять до 256*64 -точкой линии линии -Dimension Blaining Buffer Space.Он имеет 4 -бит/8 -бит параллель (адаптация времени M6800), 2 строки или 3 строки различных методов интерфейса.Все виды производителей ЖК -дисплеев предоставили почти все модули LCD12864 или совместимые модули с одинаковыми спецификациями. По сути, также принимаются совместимые ICS, так что это в основном с точки зрения характеристик.То же самое; конечно, многие производители предоставляют дисплеи, такие как разные цвета символов, подсветка.

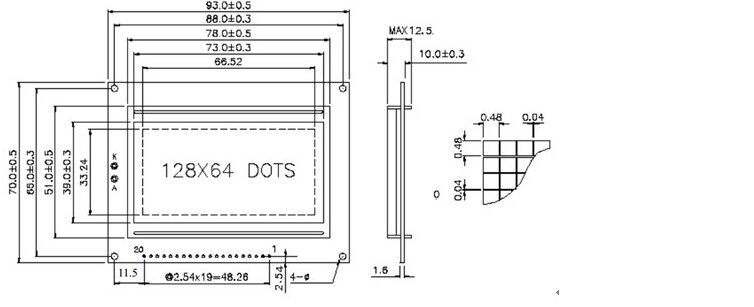

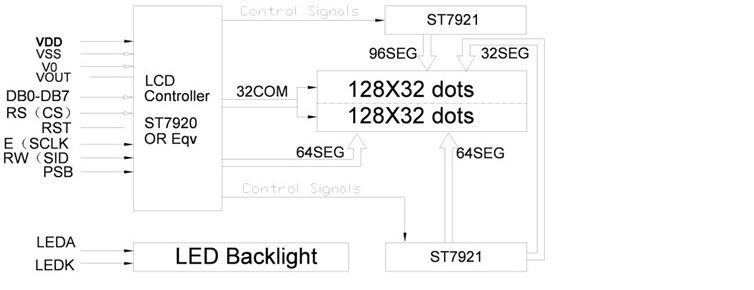

LCD12864Внутренний в основном состоит из ЖК -дисплея (ЖК -панель), контроллера, драйвера (драйвера) и частичного давления.
Контроллер в основном состоит из регистра инструкций IR, регистра данных DR, логотип Brain Logo, Adder Count AC, дисплей DDRAM, генератора символов CGROM, пользовательского генератора символов CGRAM и последовательной схемы времени.
Параметры продукта:
Лучшее рабочее напряжение модуля: 3-5VПредметы
Рабочая температура: 0 ℃ ～ 50 ℃

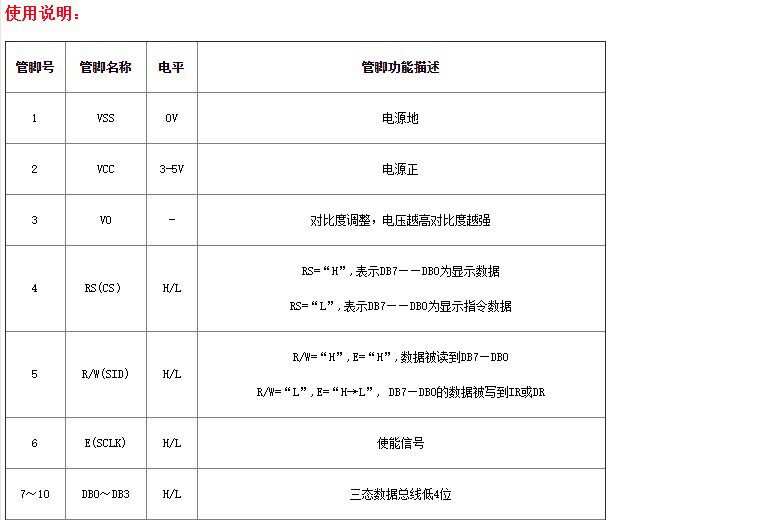

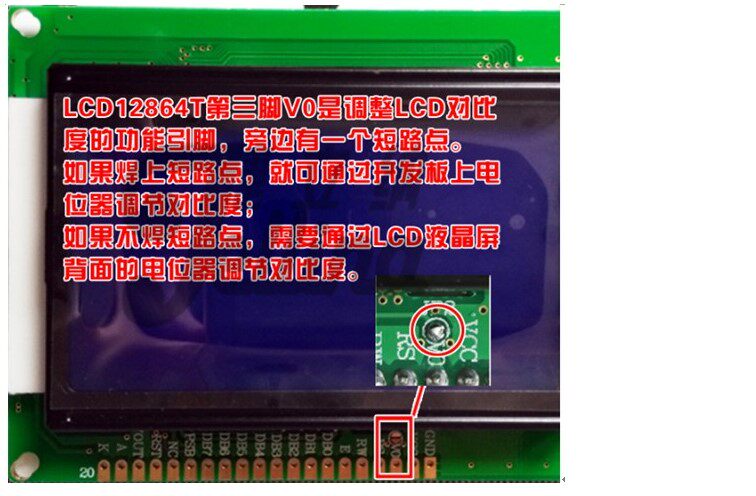

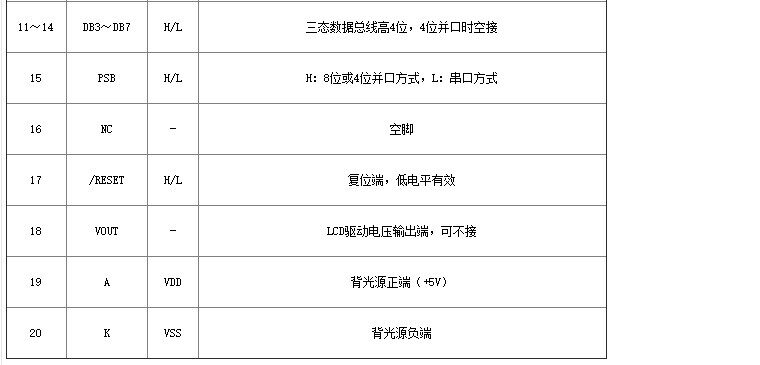

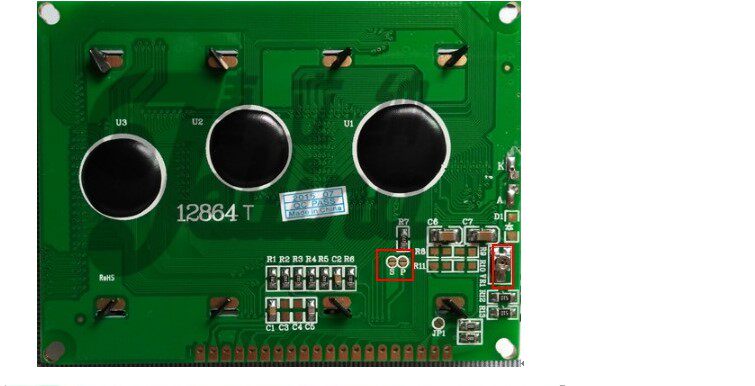

Внутри модуля существует цепь мощности, поэтому конец может быть подвешен в случае, которое не нужно сбрасываться.При передаче последовательной связи S -точка короткого подключения к печатной плате продукта должно работать нормально.Точка P заключается в связи с ртом. При использовании и оральной связи он может быть подключен к точке P для короткой или короткой. Эффект антисвязанности лучше во время короткого соединения.Не сокращайте точку S при использовании рта, и вы не можете быть сокращены при использовании последовательного порта.Другой выбор и метод последовательной связи, установив штифт PSB на высокий или низкий уровень, S и P Pads на задней части платы не связаны с недостатками по умолчанию.ЖК -дисплей поставляется с 10 -километровым потенциометром в положении положения регулируемого сопротивления (VR1). Не нужно добавлять периферический потенциометр. Если вам нужно подключить периферийные устройства, вам необходимо регулировать короткий разъем JP1 и JP2 на печатной плате. Совет для выполнения периферийного сопротивления.Примечание. Потенциометр -это точное -тун, что настолько уменьшено, насколько это возможно при использовании.
Примечание:
Правильная проводка!Не подключайте положительные и негативы, чтобы сжечь электронное устройство платы.
Обратите внимание на следующие моменты при отображении модуля с китайским шрифтом 128x64:
① Когда вы хотите отображать китайские символы в определенной позиции, сначала установите позицию символа дисплея, то есть установите адрес отображения сначала, а затем напишите код символов китайского персонажа.
② Процедура символа ASCII такая же, как и процесс отображения китайского характера.Однако, когда отображается непрерывный символ, требуется только один адрес отображения. Модуль автоматически добавляет адрес в следующую позицию символа. В противном случае в отображаемых символах будет пустая позиция символа ASCII.
③ Когда кодирует персонаж 2 байта, вы должны сначала написать высокий байт, а затем написать его в байт низкого уровня.
④ Перед получением инструкций модуль должен подтвердить, что процессор должен сначала подтвердить, что модуль находится в не -тубези“0&Rdquo; может принять только новые инструкции.Если логотип BF не проверяется перед отправкой инструкции, в середине предыдущей инструкции должно быть задержано более длительное время, и эта инструкция, то есть в ожидании предыдущей инструкции, будет выполнена для завершения.Пожалуйста, обратитесь к описанию времени выполнения инструкции таблицы инструкций для времени выполнения инструкции.
⑤“RE&Rdquo; бит управления выбором базового набора инструкций и набор инструкций по расширению.Изменять“RE&После Rdquo; позже будущий набор инструкций будет сохранен в окончательном состоянии, если вы снова не измените его“RE” в противном случае при использовании одного и того же набора инструкций не нужно сосредотачиваться каждый раз“RE” позиция.
