MyS-6ulx-iot Однократная плата IMX6UL Development Board I.MX6UL CORE POARD Платформа разработки IoT
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 |  |
| Проект | MYS-6ULX-IND | MYS-6ULX-IOT |
|---|---|---|
| Сценарии приложения | Промышленный контроль, промышленная связь | Приложения Интернета вещей |
| CPU | MCIMX6G2CVM05AA | MCIMX6Y2DVM05AA |
| RAM | 256M | 256M |
| Flash | 256M | 256M |
| Ethernet | 10/100M | 10/100M |
| USB | HOST×1 OTG×1 | HOST×1 OTG×1 |
| TF Card | Micro SD×1 | Micro SD×1 |
| Key | ×2 | ×2 |
| User LED | ×2 | ×2 |
| Expand Header | ×2 | ×2 |
| LCD | 24 Bit RGB | 24 Bit RGB |
| WIFI | - | ×1 |
| Рабочая Температура | -40 ℃ ~ 85 ℃ | 0 ℃ ~ 75 ℃ |
| Операционная система | Linux,Debian,Yocto,QT | Linux,Debian,Yocto,QT,Amazon alexa |
MyS-6ulx-IOT-это одноразовый компьютер, основанный на процессоре NXP Company I.mx 6ull Series, запущенный Mill Technology.I.mx 6ull-это высокоэффективная, экономичная серия приложений.Каждый процессор в этой серии предлагает различные интерфейсы памяти, в том числе 16 -бит LPDDR2, DDR3, DDR3L, NAND Flash, ни Flash, EMMC, Quad SPI и различные другие интерфейсы для соединения периферийных устройств.
Одиночная платаная машина разработан с высокой скоростью высокой скорости, которая интегрирует Ethernet, ЖК -интерфейс, USB OTG, USB -хост, TF -карта, WiFi, пользовательские ключи, светодиодные, интерфейсы расширения IO на плате с размером 55x70 мм.Стандартная версияMCIMX6Y2DVM05AAПроцессор оснащен 256 МБ высокой скорости DDR3 и 256M NAND Flash.MyS-6ulx-Iot Single Board Machine предоставляет параметры и индивидуальные услуги, такие как основной чип и память для пакетных приложений.
Машина MyS-6ultx-IOT AORD обеспечивает поддержку водителя операционной системы Linux.Благодаря отдельной платной машине он предоставляет связанную информацию, такую как руководство пользователя, схема PDF, периферийный драйвер, исходный пакет BSP, инструменты разработки и другую связанную информацию.Предоставьте разработчикам стабильную ссылку на дизайн и идеальную среду разработки программного обеспечения, которая может эффективно помочь разработчикам повысить эффективность разработки, сократить цикл разработки, оптимизировать качество проектирования и ускорить разработку и листинг продукта.

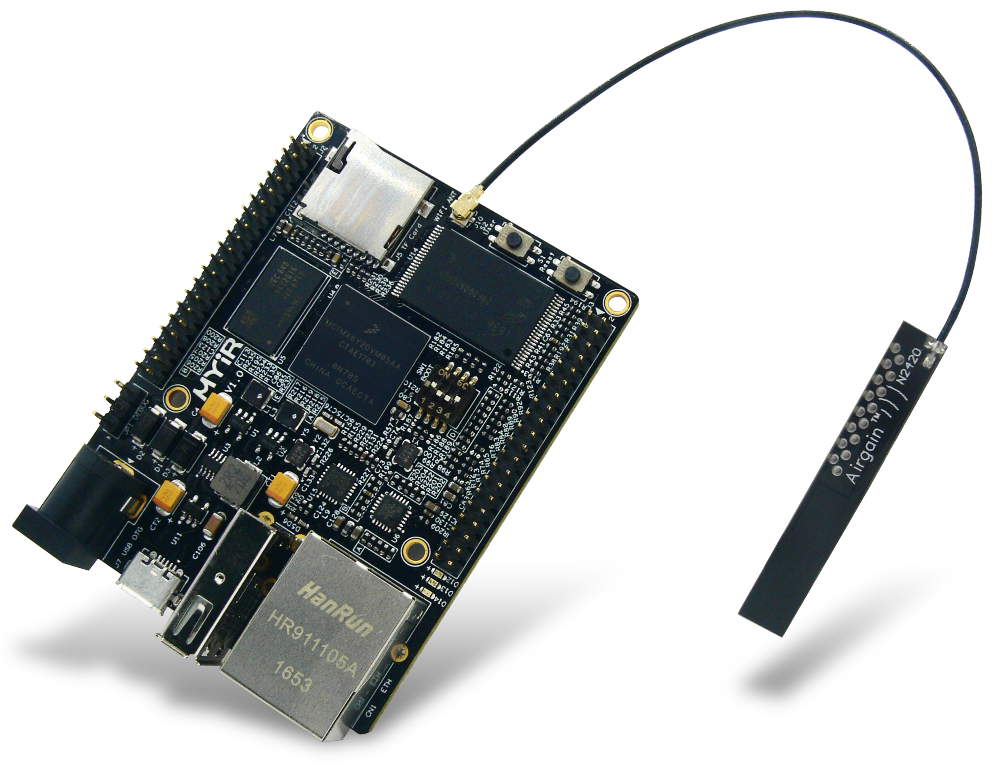

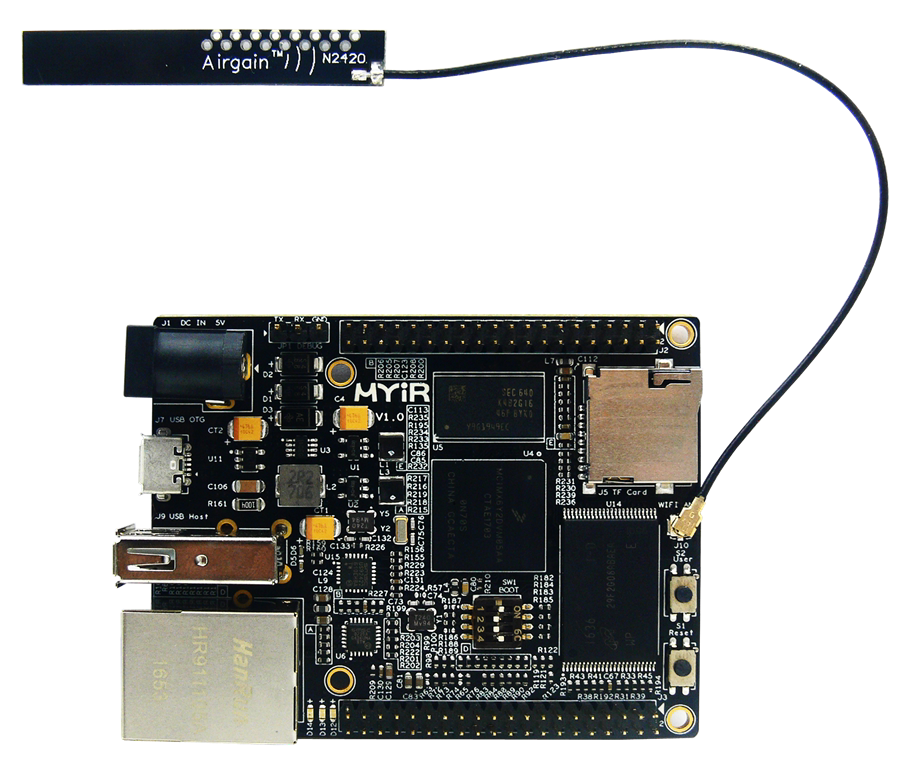

Рисунок 1 Изображение продукта
Упаковка процессора MyS-6ulx-IOT инкапсулируется в виде пакета процессора на плате, которая составляет MAPBG 289 0,8 мм, который может быть совместима с несколькими моделями I.mx6ull Y0, Y1, Y2.Существуют определенные различия в ресурсах различных типов процессоров, и стандартная плата настроена по умолчаниюMCIMX6Y2DVM05AAПроцессор и предоставьте настройку и параметры других чиповых серий Y0 \ Y1 \ Y2 для пакетных приложений.Ниже приведено основное различие между этими тремя серийными фишками
| Feature | MCIMX6Y0 | MCIMX6Y1 | MCIMX6Y2 |
| Core | ARM® Cortex-A7 | ARM® Cortex-A7 | ARM® Cortex-A7 |
| Speed | 528 MHz | 528 MHz | 528 MHz |
| Cache | 32 KB-I, 32 KB-D | 32 KB-I, 32 KB-D 128 KB L2 | 32 KB-I, 32 KB-D 128 KB L2 |
| OCRAM | 128 KB | 128 KB | 128 KB |
| DRAM | 16-bit LP-DDR2, DDR3/DDR3L | 16-bit LP-DDR2, DDR3/DDR4L | 16-bit LP-DDR2, DDR3/DDR5L |
| eFuse | 256-bit | 256-bit | 256-bit |
| NAND (BCH40) | Yes | Yes | Yes |
| EBI | Yes | Yes | Yes |
| Ethernet | 10/100-Mbit/s x 1 | 10/100-Mbit/s x 1 | 10/100-Mbit/s x 2 |
| USB | OTG, HS/FS x 1 | OTG, HS/FS x 2 | OTG, HS/FS x 2 |
| CAN | 0 | 1 | 2 |
| Graphic | None | None | PxP |
| CSI | None | None | 16-bit Parallel CSI |
| LCD | None | None | 24-bit Parallel LCD |
| Quad SPI | 1 | 1 | 1 |
| SDIO | 2 | 2 | 2 |
| UART | 4 | 8 | 8 |
| I2C | 2 | 4 | 4 |
| SPI | 2 | 4 | 4 |
| I2S/SAI | 1 | 3 | 3 |
| ESAI | 1 | 1 | 1 |
| S/PDIF | 1 | 1 | 1 |
| Timer/PWM | Timer x 2, PWM x 4 | Timer x 4, PWM x 8 | Timer x 4, PWM x 8 |
| 12-bit ADC | 1 x 10-ch. | 1 x 10-ch. | 2 x 10-ch. |
| Security | None | AES-128, HAB | AES-128, HAB |
| Temperature | -40°C to 105°C (Tj) | -40°C to 105°C (Tj) | 0°C to 90°C (Tj) |
Таблица 1 Сравнение ресурсов процессора
 | Стенд -при распределении ресурсов |

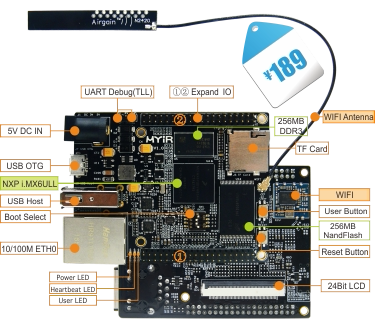

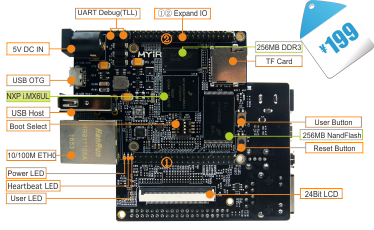

Машина MyS-6ulx-IOT AORD оснащена памятью DDR3L на 256 м и пространством хранения флэш-памяти 256 МБ.Кроме того, интегрированы функции Ethernet, USB, WiFi, камеры, карты TF и других функций.Mys-6ulx-iot Stand-Board Machine Plate Sruction Структура ресурса показана на рисунке 2:
Рисунок 2 Список структуры ресурсов платы
| Функция | параметр | Конфигурация |
| CPU | СтандартныйMCIMX6Y2DVM05AA, НеобязательныйMCIMX6Y1DVM05AA,MCIMX6Y1CVM05AA,MCIMX6Y0DVM05AA,MCIMX6Y0CVM05AA | Необязательный |
| DDR3 | Стандартный 256 м, емкость доступна, до 2 ГБ может быть до 2 ГБ | Необязательный |
| NAND Flash | Стандартный 256 м, емкость опционально, 512 м/1 г. | Необязательный |
| EMMC | Способный | Необязательный |
| Ethernet Connector | 10/100 м Ethernet | Стандартный |
| WIFI | 2.4G,USB WIFI | Стандартный |
| TF Card Slot | TF Card x1 | Стандартный |
| LED | Power X1, пользователь x2 | Стандартный |
| кнопка | Сброс X1, пользователь x1 | Стандартный |
| LCD Connector | 24 bit RGB LCD&сенсорный экран | Стандартный |
| Debug Connector | TTL Level UART Отладка серийного порта | Стандартный |
| Power Connector | Вход мощности 5,0 В. | Стандартный |
| USB Connector | USB OTG X1, USB HOST X1 | Стандартный |
| Expand IO Connector | GPIO x46 | Стандартный |
Таблица 2 Конфигурация ресурсов Fringe
| Удлинительные порты |
Несмотря на то, что односознательная машина Mys-6ultx-iot имеет богатые периферийные ресурсы, она все еще не может удовлетворить потребности некоторых пользователей.Для таких пользователей MyS-6ulx-IOT предоставляет два интерфейса расширения в iO.Пользователи могут расширять дополнительные функции в соответствии с их потребностями.Ниже приведен список ресурсов расширенного интерфейса:
| Проект | параметр |
| Сетка | 1 -я дорога 100M.com |
| GPIO | Целых 46 маршрутов GPIO |
| Последовательный порт | Расширение 8 серийный порт |
| I2C | Экспансия 4 I2C BUS |
| CAN | Экспансия 2 может быть автобус |
| SPI | Расширение 4 Spi |
| ADC | 8 АЦП |
| PWM | 4 Дорога Шм |
| I2S | Дорога i2s |
| Camera | One Road 8 -битный интерфейс камеры |
| JTAG | JTAG DEBUG Port |
Таблица 3 Список ресурсов расширенного порта
Примечание. Часть функции этой таблицы повторно используется.
| Mys-6ulx-iot Механический механизм карта |
Рисунок 3 МЕХАНИЧЕСКАЯ СТРУКТУРА MYS-6ULX-IOT
| Электрические параметры Mys-6ulx-iot |
| Проект | параметр |
| Рабочая Температура | 0 ~+70 ℃ |
| Температура окружающей среды | -50 ～ 100 ℃ |
| влажность окружающей среды | От 20%до 90%, неконденсация |
| Механические размеры | 70 мм х 55 мм, толщина 1,6 мм |
| Спецификация печатной платы | 8 -й этаж, производство ремесленных судов Shen Jin, независимый слой заземленного сигнала, безвинный |
| Источник питания | 5V/1A |
| Энергопотребление системы | Правление: около 5 В/0,25а Одиночная плата +4,3 -INCH Экран: около 5 В/0,4a Одиночная доска+7 -INCH Экран: около 5 В/0,8а |
Таблица 4 Электрические параметры MYS-6ULX-IOT
| Список ресурсов программного обеспечения |
| категория | имя | Примечание | Предоставить метод |
| Начальная программа руководства | u-boot | Первая программа руководства по уровню | Open Source |
| Linux ядра | Linux 4.1.15 | Open Source | |
| Драйвер Linux | USB | Хост поддержки и функции OTG | Open Source |
| Ethernet | Open Source | ||
| MMC/SD | Open Source | ||
| NandFlash | Open Source | ||
| UART | Open Source | ||
| LCD Controller | Поддержка ЖК -экрана MIR 4.3/7 -INCH | Open Source | |
| RTC | Open Source | ||
| Touch Panel | Поддержите четырехпроцессор и емкость | Open Source | |
| Button | Open Source | ||
| LED | Open Source | ||
| Файловая система | Файловая система Yocto, включая QT5.0 | Binary | |
| Debian System | Binary | ||
| Компиляция цепочки инструментов | Linaro GCC 4.9 hf | Binary |
Таблица 5 Список ресурсов программного обеспечения
| Список поддержки модулей |
| Серийный номер | Функция | Модульная модель |
| 1 | ЖК -модуль | MY-TFT043RV2 |
| 2 | Расширенная нижняя пластина | MYB-6ULX |
Таблица 6 Список модулей поддержки
| Стандартный | Название продукта и изображение | Стандартный | Название продукта и изображение | ||
 |  | Mys-6ulx-iot ОДИН ПАРТА (1pcs) | |  | Руководство по быстрому эксплуатации (1 копия) |
