Wexue STM32F746 Совет по развитию Cortex-M7 Согласен с советом по расширению Arduino

Цена: 6 698руб.    (¥318)
Артикул: 594022517992
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:金利达芯数码专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.3529руб.
¥28592руб.
¥1.736руб.
¥2986 297руб.
  • Информация о товаре
  • Фотографии

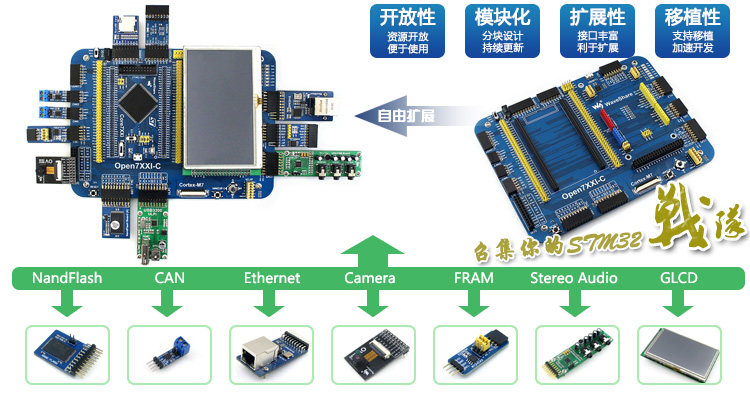

Cortex-M4 Board Open746i-C

Задержание: Совет по развитию серии открытых серий получил национальный патент, в том числе практическое новое патент и патент по внешнему виду, и имитация должна быть привлечена к ответственности!


Совет по развитию STM32 Open746i-C-это совет по разработке с STM32F746IGT6 в качестве основного контрольного чипа. Он имеет множество интерфейса расширения и поддерживает доступ к различным периферийным модулям.

Введение в ресурс нижнего доски

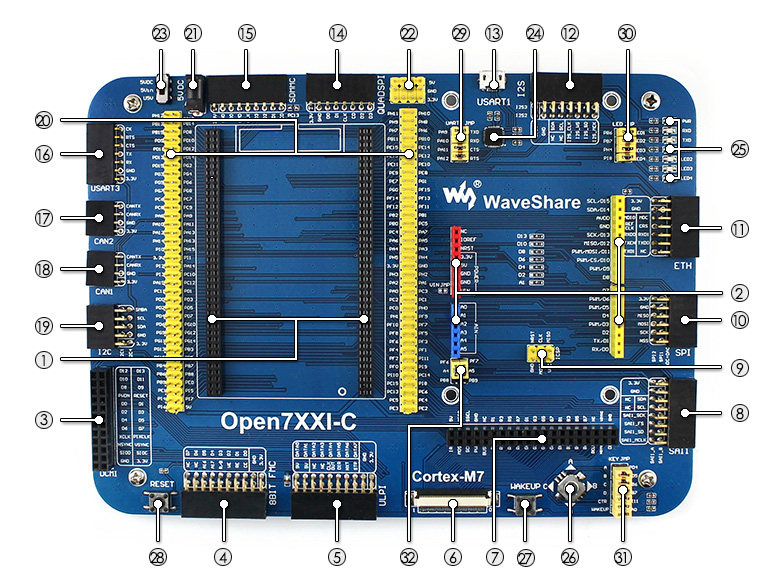

Cortex-M7 Board Open746i-C

Введение в основные ресурсы совета директоров

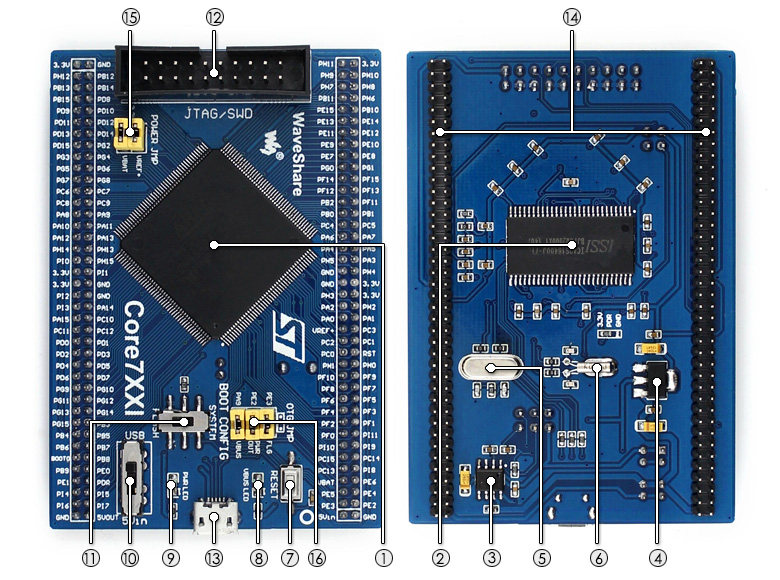

STM32 Board Core746i

Основная плата управления и ее выставка карты расширения

Cortex-M7 Board STM32F7 OPEN746I-C
Open746i-c нижняя пластина передней карта
Cortex-M7 Board STM32F7 OPEN746I-C
Open746i-c-диаграмма задней пластины
Cortex-M7 Board STM32F7 OPEN746I-C
Open746i-c нижняя пластина положительная Strabismusus
Cortex-M7 Board STM32F7 OPEN746I-C
Open746i-C Позитивный Strabismus
Cortex-M7 Board STM32F7 CORE746I
Core746i Передняя сторона вид
Cortex-M3 Board Core746i
Core746i вид сзади
Cortex-M7 Board STM32F7 OPEN746I-C
Open746i-C Периферийный модуль 1
Cortex-M7 Board STM32F7 OPEN746I-C
Open746i-C Периферийный модуль 2

Доступ с USB -устройством (путем вращения)

4,3 дюйма ЖК -дисплея Emwin Пример 1

4,3 дюйма ЖК -дисплея Emwin Пример 2

4,3 дюйма ЖК -дисплея Emwin Пример 3 3

4,3 дюйма ЖК -дисплея Emwin Пример 4

7 -дюймовый ЖК -дисплей Emwin Пример 1

7 -дюймовый ЖК -дисплей Emwin Пример 2

7 -дюймовый ЖК -дисплей Emwin Пример 3

7 -дюймовый ЖК -дисплей Emwin Пример 4

Доступ с USB3300 USB HS Board

Доступ к камере OV2640

Доступ к доске Nandflash

Доступ с платой RS232

Доступ с платой RS485

Доступ с банкой

Доступ к 8 кнопкам нажимания

Доступ 5 клавиатуры IO

Доступ с рекламной клавиатурой

Доступ к тестовой доске

Доступ с доской Fram

Повесить несколько модулей I2C одновременно

Доступ с платой хранения Micro SD

Доступ с платой DataFlash

Доступ NRF24L01 RF Poard

Доступ с правлением Ethernet

Доступ с VS1003B MP3 Poard

Доступ с платой UDA1380

Доступ с VGA-PS2-Buard

Доступ с любым пользовательским модулем, сопоставьте его так, как хотите

Связанные инструкции:
Какие модули фактически оснащены в этом продукте, вы должны ссылаться на подробную конфигурацию этого продукта.(Приведенные выше картинки указывают только на то, что этот продукт может поддерживать этот тип модуля вместо того, чтобы быть оснащенным с ними)
Как получить доступ к модулю в этом продукте, необходимо основываться на реальной ситуации этого продукта.(Приведенные выше картинки могут быть указаны из других продуктов серии Open, а метод доступа только для справки)

Каждая выставка трансплантации модуля

Совет по развитию
Модуль Access STM32 Основная плата управления
Совет по развитию
Модуль доступ к основной плате управления STM8
Совет по развитию
Модуль доступ к основной плате управления NXP-M3
Совет по развитию
Модуль доступ к основной плате управления NXP Cortex-M0
Совет по развитию
Модуль Access Arm9 Основная плата управления
Совет по развитию
Модуль Access AVR Главная плата управления
Совет по развитию
Module Access FPGA Main Control Poard
Совет по развитию
Модуль доступ к основной плате управления CPLD


Введение в Совет по разработке открытых серий

STM32 Development Board Open207Z

Играйте со своими трансформаторами STM32, позвоните в свою команду Cortex-M0 / M3 / M4 / M7, чтобы построить свой встроенный фронт и создать электронное королевство!Начало здесь!

Большинство советов по разработке на рынке заключаются в том, что они не являются открытыми и не модульными, поэтому ограничивают их трансплантацию, масштабируемость и ограничивали их приложения.
Фактически, система разработки аппаратного обеспечения может изучить концепцию проектирования программного обеспечения -открытость, модульность и интерфейс.
Чтобы сделать это обладать“ пересадка&rdquo“ легко расширять” подождите превосходство, чтобы его можно было разработать и использовать везде, как программное обеспечение.
Мы решили создать некоторые реальные и практические системы развития и решили сделать их больше“ вообще”, чтобы заставить их играть сильнее власть.

Основываясь на драйвере вышеуказанной концепции дизайна, мы разработали основную плату управления Open Series.
Он подрывает метод проектирования традиционных плат разработки и действительно подходит для обучения, исследований и разработок пользователей!

Характеристикой основной платы управления Open является ее&Ldquo; модульный”и“ открытость”.Эта новая концепция дизайна приносит значительное преимущество:

Родился для начинающих:

  • Модульная конструкция: какие модули вам нужно использовать, какой модуль подключен, система проста и чистая, и каждый модуль может быть изучен отдельно, чтобы облегчить начинающим начать быстро;
  • Открытая конструкция: вся система очень открыта. Соединение соединения используется, чтобы избежать сложности соединения и избежать возможности неудачной отладки из -за ошибок;
  • Прозрачный логотип и удобный интерфейс: позволяйте новичкам просто использовать все ресурсы MCU для проведения различных экспериментов по въезду.
Создано для разработчиков:
  • Модульная конструкция: какие модули вам нужны, какие модули подключены, системы системы ясны, и каждый модуль может быть пересажен в другие системы, чтобы облегчить разработчиков быстро развиваться;
  • Открытый дизайн: вся система очень открыта, все ввод/вывод открыт, а разработка не ограничена.Пользователи также могут самостоятельно разработать модуль, чтобы легко получить доступ к системе.
  • Прозрачный логотип и удобный интерфейс: позволяйте разработчикам легко воспроизводить все ресурсы MCU, отладка различных программ тестирования.
  • Чтобы построить свою систему с помощью основной платы управления и каждого модуля, используйте ее в качестве начальной системы оценки продукта, эффективно снижает ваш повторный труд и быстро разработайте свой продукт.



Задержание: Совет по развитию серии открытых серий получил национальный патент, в том числе практическое новое патент и патент по внешнему виду, и имитация должна быть привлечена к ответственности!

Преимущество совета по разработке серии

Различные параметры
иллюстрировать
ОсобенностьМощный и обновление!Мы будем продолжать предоставлять общие периферические модули.Периферийный модуль продолжает обновляться, и системная функция непрерывно обновляется.
Вы можете самостоятельно спроектировать свой периферийный модуль.Приспособим свою периферию и создайте свою систему.Нам нужен ваш шок.
ОткрытостьРесурсы открыты и просты в использовании!По сравнению с закрытым дизайном традиционного совета по разработке, открытый дизайн приносит следующие преимущества:
Он может получить доступ к модулю, необходимому пользователю, а не ограниченному модулю; не доступа к модулю, не занимает ввод -вывод, а не занимает большое количество ввода -вывода.
МодульныйБлок -дизайн, постоянно обновляется!Разработка оборудования в качестве проектирования программного обеспечения, делить функции, модифицировать их, соединить и облегчить“ позвонить”.
Как программное обеспечение, оно разработано и используется повсюду.Его можно использовать для быстрой оценки продукта, чтобы избежать повторного труда.
ТрансплантацияПоддержите трансплантацию и ускоряйте развитие!Каждый модуль может быть отделен от системы и подключается к другим системам, чтобы облегчить быструю оценку продукта.Модульная конструкция приносит супер пересадку, и каждый модуль может получить доступ к другим MCU (например, PIC, AVR, 51 и т. Д.) или ARM (например, ARM CoreTex-M0, ARM7 и т. Д.).
МасштабируемостьБогатые интерфейсы способствуют расширению!Включая одноипроводные, I2S, I2C, SPI, USART, USB, CAN, Ethernet, SDIO, PS/2, интерфейс FSMC и т. Д.(MCU каждой Cortex-M0/M3/M4 Основная основная плата управления различна, и функции разные, поэтому они могут не иметь всех вышеупомянутых интерфейсов)
Простота использованияДоступ к дизайну, простой в использовании!Модуль напрямую соединяет систему через интерфейс. Он легко использовать одновременно, позволяя вам прояснить от обучения к разработке:
По сравнению с открытым советом по разработке экспериментального инструмента, он не должен быть подключен для легкого обучения.По сравнению с интегрированными платами разработки с закрытыми ресурсами, нелегко быть ограниченным и способствующим развитию.
программное обеспечениеПрикрепить общий драйвер для модуля C, предоставленныйΜ C/OS-II Пример программы.
Учебное пособиеДайте различные типы программных и аппаратных учебных пособий для пользователей, чтобы быстро начать работу с STM32 Cortex-M0 / M3 / M4 / M7.
Задержание: Совет по развитию серии открытых серий получил национальный патент, в том числе практическое новое патент и патент по внешнему виду, и имитация должна быть привлечена к ответственности!

Определение интерфейса JTAG/SWD



Специальное объяснение: этот продукт не приносит собственную отладку симуляции!Вам нужно подключить устройство моделирования для выполнения отладки моделирования!(Устройство моделирования необходимо приобрести отдельно)

Информация о разработке

В том числе следующий контент:

  • Схематическая диаграмма
  • Пример программы (C -программа, Freertos,Μ C/OS-III)
  • Программное обеспечение для разработки STM32 (KEIL, STM32Cubemx и другое программное обеспечение)
  • Руководство по устройству STM32
  • Информация о разработке STM32
Путь данных: www.waveshhare.net/wiki/open746i-c

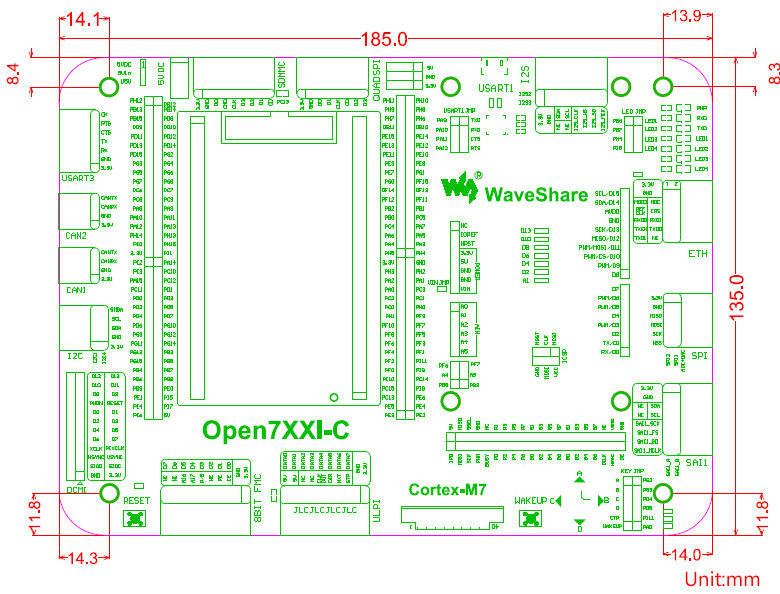

Размеры

Подробная конфигурация

  1. Open746i-C Board X1
  2. USB -линия тип общественного рта в микро -общественный рот x1
  3. USB -линия типа мать мать в микро -общественный рот x1
  4. 4pin+2pin Connection Kit x1
  5. 5 В адаптер питания x1
  6. Программный компакт -диск X1
1
2
3
4
5
6

Напоминание: вы можете выбрать различные модули и различные ЖК -дисплеев для создания платформы, которая вам подходит!
