WaveShare CC2530F256RHAR CC2530 Модуль Zigbee Module Zigbee Development Board
Цена: 1 120-1 437руб. (¥53)
Артикул: 594474610312
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:金利达芯数码专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1.3529руб.
¥3186 698руб.
¥28592руб.
¥1.736руб.
| Цвет: | Core2530, Core2530 (расширенная версия) |
Авторские права, нарушение должно быть исследовано.Без разрешения его не разрешается использовать в коммерческих целях.
По крайней мере, два модуля CC2530 необходимы для достижения сети Zigbee.
Я Zigbee модуль на основе CC2530.
У вас есть два способа использовать меня:
[Связанный с серийным портом]

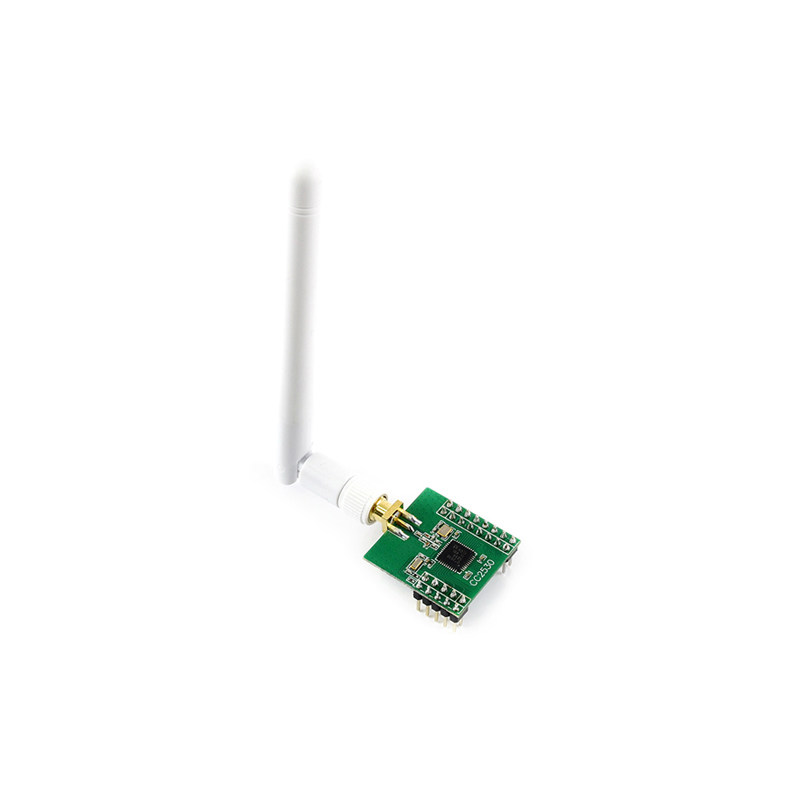

Core2530 Access Antenna Map

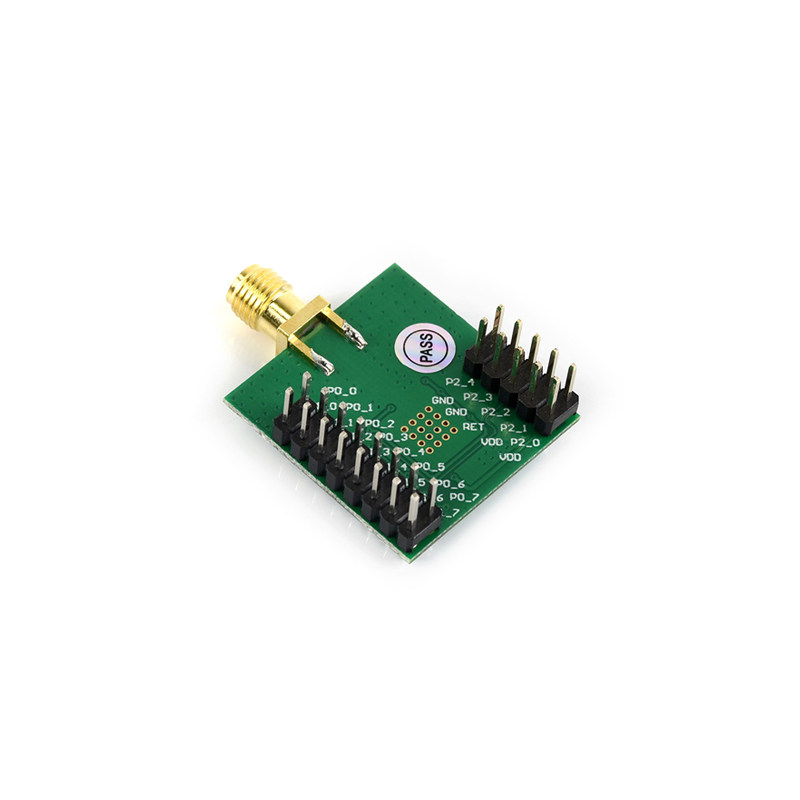

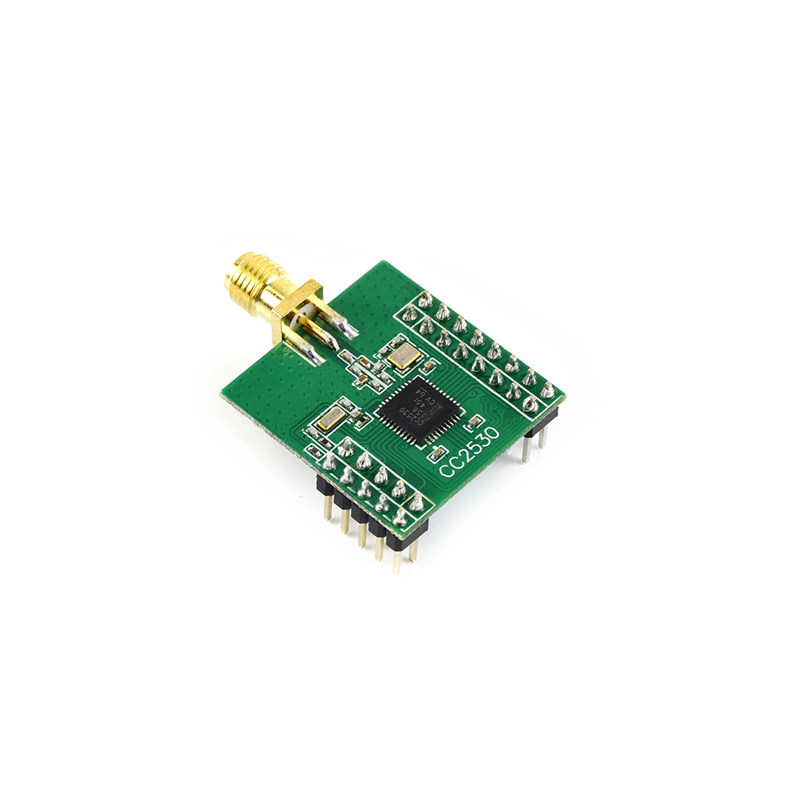

Core2530 вид спереди
CORE2530 ВЫСОКОЙ ПРЕДОСТАВЛЕНИЕ

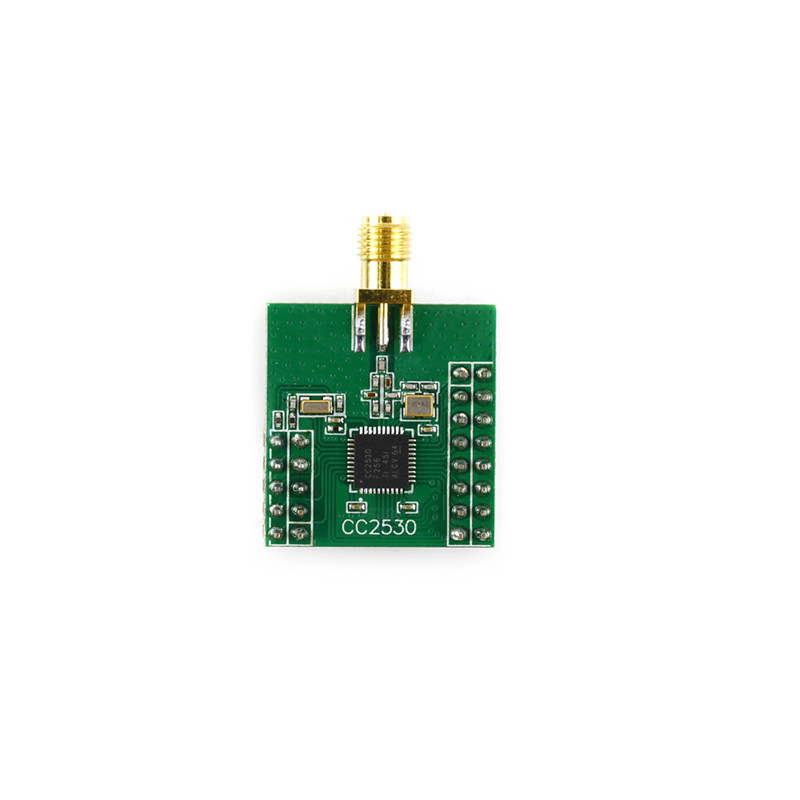

Core2530 Передняя карта
Core2530 Access ZB502
Core2530 Access ZB600
Пример диаграммы устройства моделирования доступа
Пример внешнего модуля диаграмма
Введение продукта
【Введение в себя за одну минуту】Я Zigbee модуль на основе CC2530.
У вас есть два способа использовать меня:
- Метод применения: (я понимаю нижний слой, вы делаете только приложения)
Используйте прошивку, которая сочетается со мной.Таким образом, я являюсь беспроводным серийным модулем Zigbee. Операция столь же проста, как и серийный порт операции. Вам не нужно понимать сложный протокол Zigbee. - Метод разработки: (повторно разработал меня и лично реализуйте нижний уровень)
Напишите свой собственный протокол связи Zigbee.Таким образом, вам нужен отладчик отладчика CC, и вам также необходимо изучить и понять сложный протокол Zigbee.
[Связанный с серийным портом]
- Операция так же проста, как и операционный последовательный порт
- Три серийных проходящих прошивки: координатор, маршрутизатор и терминал
- Фабрика по умолчанию на маршрутизатор (загрузив прошивку координатора или терминала, его можно изменить на координатор или терминал)
- Поддержите последовательный порт для отправки пакетов больших данных и трансляции быстро
- Поддержка программы загрузки последовательного порта (прошивка поддерживает загрузчик последовательного порта; требуется модуль последовательного порта)
- Параметры поддержки, такие как рабочий режим, канал последовательного порта, скорость гончара, канал и другие параметры
- Поддержка автоматического общения (по крайней мере, один координатор и один маршрутизатор можно собрать для сбора сети)
- Интенсивность сигнала координатора и маршрута, а также терминал можно контролировать в режиме реального времени
- Основной чип: CC2530F256RHAR
- Расстояние связи: более 350 метров;
- Рабочая частота: 2,4 ГГц
- Рабочая напряжение: 2,0 В-3,6 В
- Диапазон температуры: -40 ℃ ～ 85 ℃
- Кандидат в гончарную скорость: 38400bps (по умолчанию), которая может быть установлена на другие тарифы
- Интерфейс: все интерфейсы ввода/вывода (Core2530)
- Интерфейс: кроме P1_1, P1_4, все интерфейсы ввода/вывода (xcore2530)
- Расстояние интерфейса: штифт: 2,54 мм;
- Антенна: используйте 2,4 г, 2DB Всеведущая антенна
- Рабочая частота: 2,4 ГГц
- 16 каналов передачи, переключите надежный канал связи в соответствии с окружающей средой
- Беспроводная скорость передачи достигает 250 кбит / с
- Высокое выполнение, низкое энергопотребление 8051 ядро микроконтроллера
- Адаптироваться к 2,4 ГГц IEEE 802.15.4
- Диапазон напряжения питания широкий (2,0 ～ 3,6 В)
- Посмотрите на собаку, монитор батареи и датчик температуры
- С 8 -мизовым входом 12 -бит ADC
- 2 USART, который поддерживает несколько протоколов последовательной связи, 1 инфракрасная схема
- 1 универсальный 16 -бит и 2 8 -битный таймер
- Стандарт шифрования высокого уровня (AES) соавтор
- 21 Общие контакты ввода/вывода, 2 тока поглощения или пропускная способность тока 20 мА
Чтобы поддержать более длинную связь, рекомендуется купить XCORE2530 (антенна добавляется с увеличением мощности, а диапазон связи шире).
Изображение продукта
Core2530 Access Antenna Map
Core2530 вид спереди
CORE2530 ВЫСОКОЙ ПРЕДОСТАВЛЕНИЕ
Core2530 Передняя карта

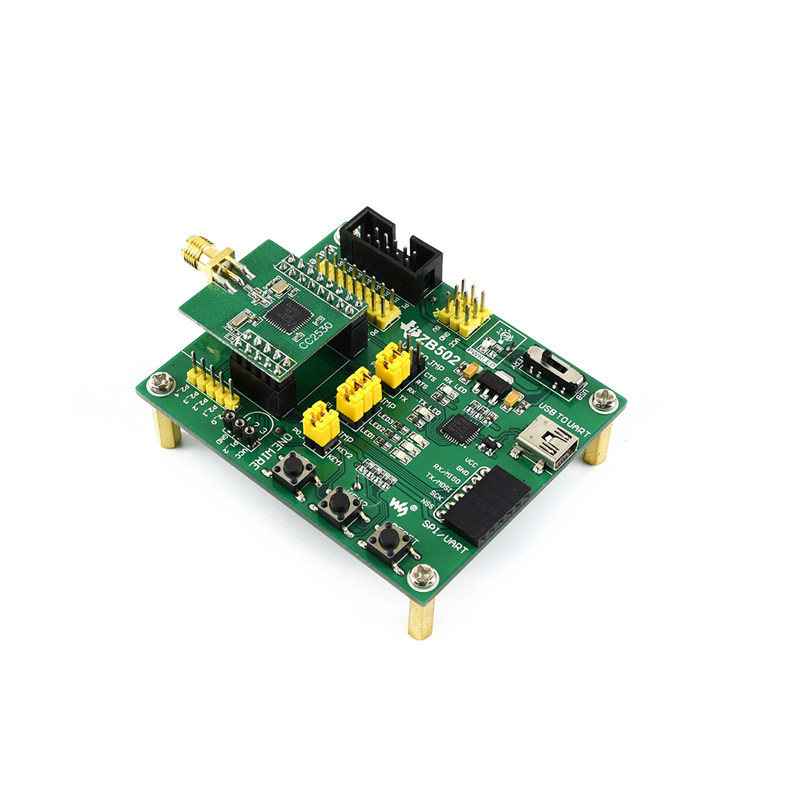

Core2530 Access ZB502
Core2530 Access ZB600
Пример диаграммы устройства моделирования доступа
Пример внешнего модуля диаграмма
обращать внимание:
&Middot; этот продукт не включает модули и аксессуары на схематической диаграмме. При необходимости купите отдельно.
&Middot; этот продукт не включает модули и аксессуары на схематической диаграмме. При необходимости купите отдельно.
Информация о продукте
Данные включают:
- Руководство пользователя
- Диаграмма принципа
- Пример программы
- Разработать программное обеспечение
- Информация о разработке
Скачать путь: www.waveshare.net/wiki/Core2530

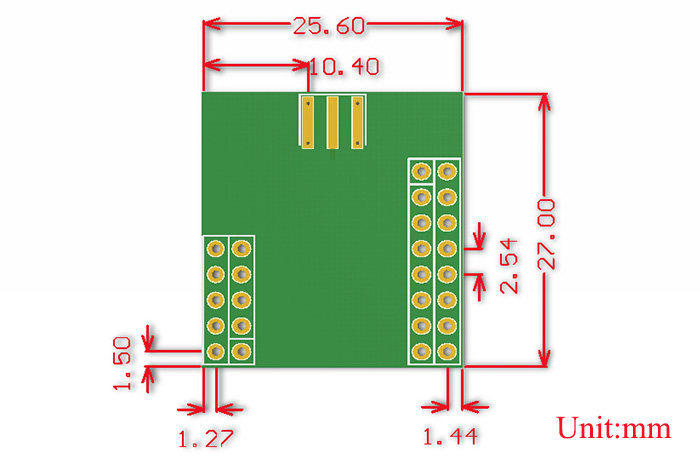

Core2530 Размер продукта

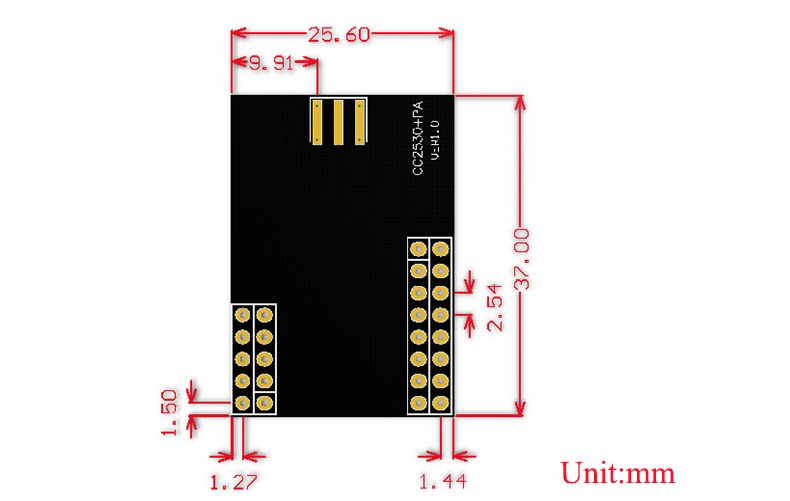

XCORE2530 Размер продукта
Core2530 Подробная конфигурация
- Core2530 x1
- Антенна x1
XCORE2530 (расширенная версия) Подробная конфигурация
- XCore2530 x1
- Антенна x1
