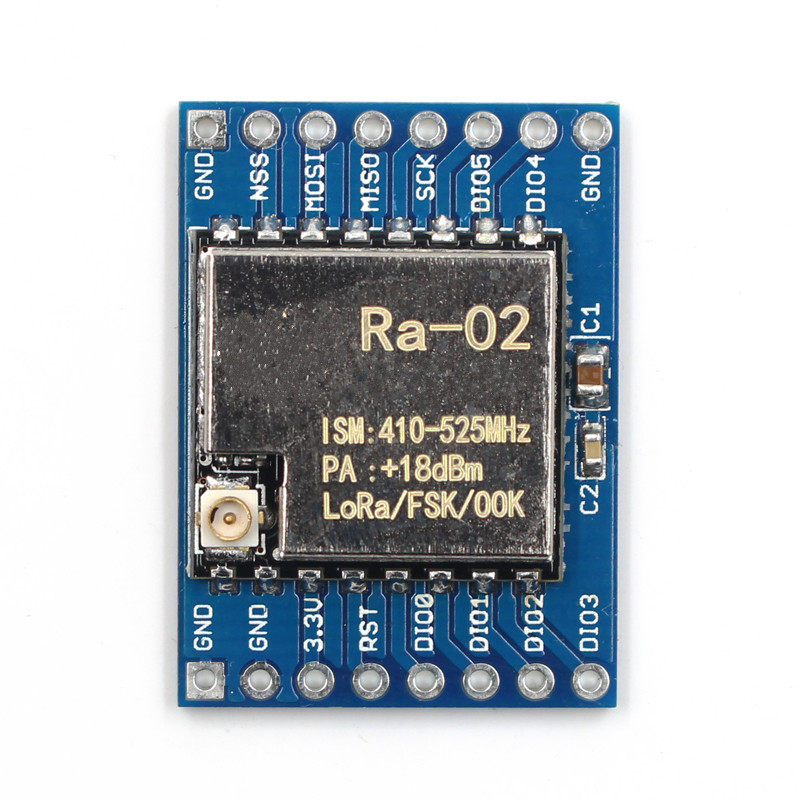

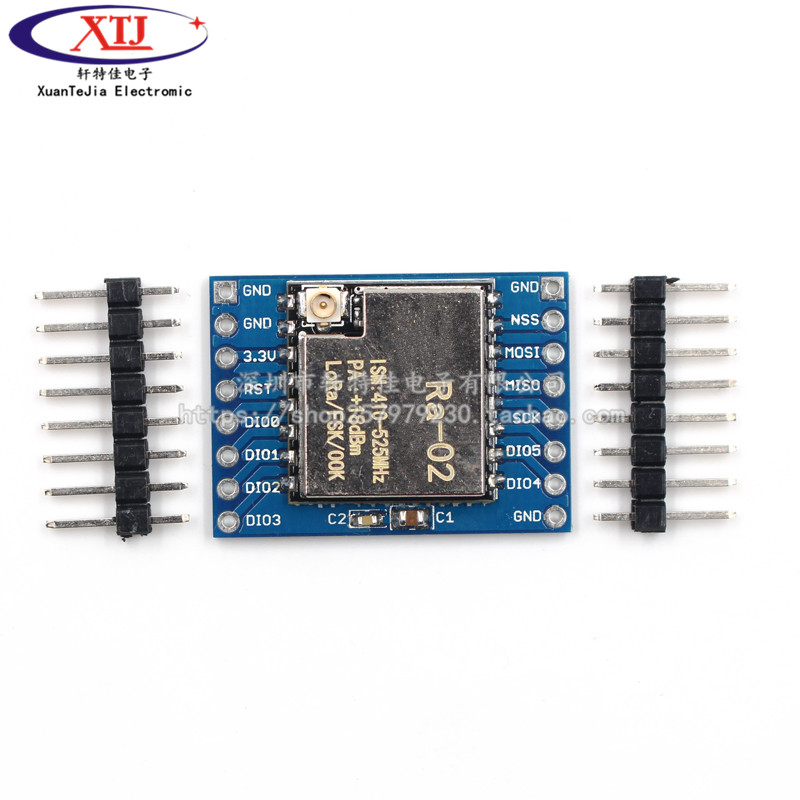

Принесите нижнюю пластину SX1278 LORA MODULE ANGIN LORA RA-02 LORA
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
В этом модуле нет антенны, нажмите здесь, чтобы купить:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.2c641debxddsu9&id=546695324963
Справочная программа STM32/Arduino:https://pan.baidu.com/s/1qYSgzt6
SX1278 LORA. Полем
Модуль серии Seart Loora (RA-01/RA-02) разработан и разработан с помощью технологии Antry.RF Chip SX1278 в основном использует удаленный модем LORA ™, который используется для ультра -распределительной связи.Сильная анти -интерференция может снизить потребление тока в максимальной степени.С помощью патентной модуляции LORA ™ SemtechТехнология, SX1278 обладает высокой чувствительностью более -148 дБм,+20 дБм мощности, расстояние передачиДалеко, высокая надежность.В то же время, по сравнению с традиционной технологией модуляции, технология модуляции LORA ™ сопротивляется блокированию и выборуОн также имеет очевидные преимущества, которые решают одновременно не в состоянии позаботиться о расстоянии, анти -межконфессиональном и энергопотреблении.Проблема.RA-01, RA-02 Рабочая частота 433 м, в основном для областей сегментов 433 млн., В том числеКитай и Юго -Восточная Азия.
SX1278 Особенности:
• Технология модификации Lora ™ Technology Technology
• +20 дБм-100 МВт изменяется при изменении напряжения, постоянная радиочастотная мощность
• Высокая чувствительность: до -148 дБМ
• Половина Dual -work SPI Communication
• Программируемая скорость бита достигает 300 кбит / с
• Поддержка методов FSK, GFSK, MSK, GMSK, LORA ™ и OOK
• Динамический диапазон RSSI 127DB
• Автоматическое обнаружение радиочастотных сигналов, режим САПР и ультра -высокий AFC AFC
• Двигатель пакета данных с CRC и до 256 байтов
• Упаковка с двойной громкой громкой точки
• Экранированная оболочка
• IPEX внешняя антенна интерфейс (Антенна)
Категория
| параметр | иллюстрировать |
Беспроводной параметр | Стандартная сертификация | FCC/CE |
беспроводные стандарты | 433MHz | |
диапазон частот | 420~450MHz | |
Параметры оборудования | Подключение для передачи данных? | SPI |
GPIO |
| Рабочее напряжение | 1.8~3.7V, Типичное значение 3.3 В |
Рабочий ток | Получить :. 10,8 мА (Lnaboost закрыта, частотная полоса 1) Запуск: 0 120MA (+20 дБМ) SleepРежим: 0,2 мкА | |
Рабочая Температура | -40~+85°C | |
температура хранения | Комнатная температура |
PinНога ног | Pin Имя ноги | Описание функции | |
Ra-01 | Ra-02 | ||
1 | - | ANT | антенна |
2 | 1,2 | GND | Земля |
3 | 3 | 3.3V | 3.3Vпитаться от |
4 | 4 | RESET | Восстановление |
5 | 5 | DIO0 | Цифровой IO0, конфигурация программного обеспечения |
6 | 6 | DIO1 | Цифровая конфигурация программного обеспечения IO1 |
7 | 7 | DIO2 | Цифровая конфигурация программного обеспечения IO2 |
8 | 8 | DIO3 | Цифровая конфигурация программного обеспечения IO3 |
9 | 9 | GND | Земля |
10 | 10 | DIO4 | Цифровая конфигурация IO4 |
11 | 11 | DIO5 | Цифровая конфигурация программного обеспечения IO5 |
12 | 12 | SCK | SPIВходной вход |
13 | 13 | MISO | SPIВывод данных |
14 | 14 | MOSI | SPIввод данных |
15 | 15 | NSS | SPIЧип ввода |
16 | 16 | GND | Земля |
