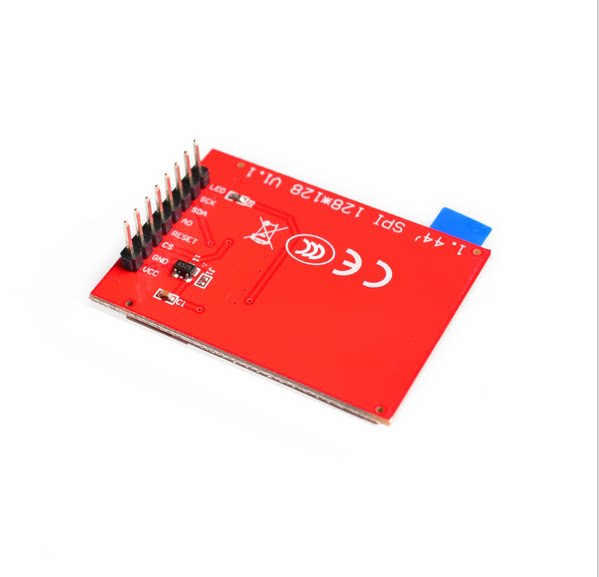

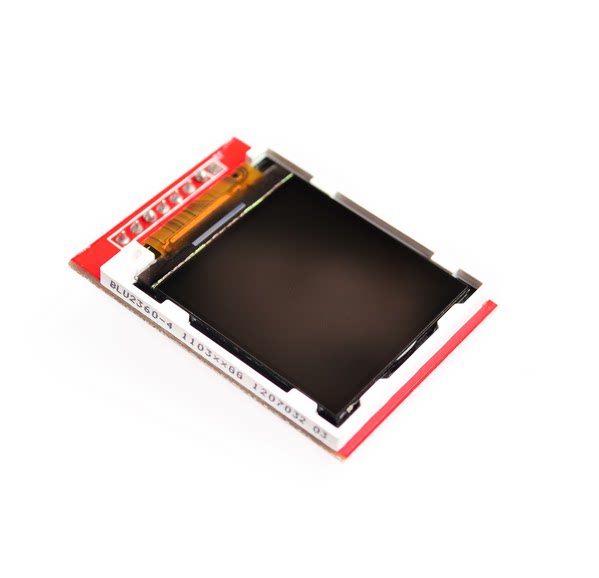

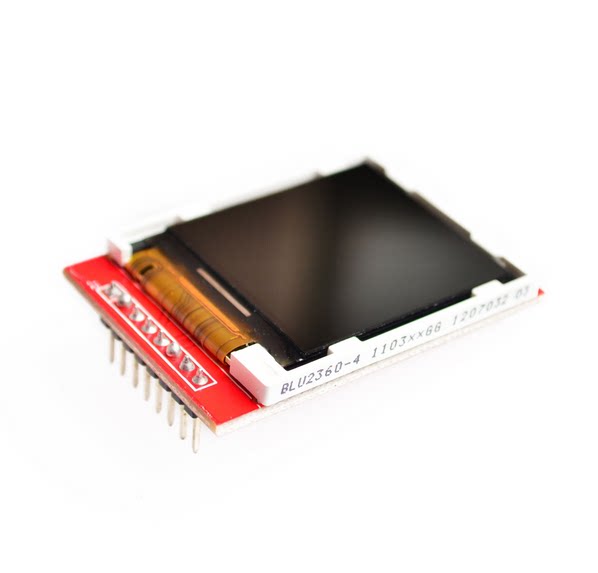

1.44 -Найновое последовательное порт ЖК -модуль TFT Цвет экрана 128*128 квадратных фрагментов Совместимый с 5110 интерфейс.
Цена: 296руб. (¥14)
Артикул: 561345387158
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:深圳市轩特佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.4273руб.
¥1402 959руб.
¥0.368руб.
¥ 3.55 2.0544руб.
Скачать информацию о вики
http://www.lcdwiki.com/zh/1.44inch_arduino_spi_module_st7735s_sku:mar1441
Описание продукта
- 1.44 -Цветочный экран, поддерживает 16 -битный цветовой дисплей RGB 65K, дисплей богатый цветом
- Разрешение 128x128, четкий дисплей
- Используя серийную шину SPI, можно зажгнуть только несколько io
- Удобное расширение функции с помощью слота SD -карты
- Предоставьте базовую библиотеку и богатые программы Arduino, C51 и STM32 Platform
- Технологические стандарты военной промышленности, долгосрочная стабильная работа
- Обеспечить базовую техническую поддержку вождения
Параметры продукта
| имя | параметр |
| Отображение цвета | 16 -битный RGB 65K Color |
| SKU | MAR1441 |
| размер | 1.44(inch) |
| Тип | TFT |
| Чип драйвера | ST7735S |
| Разрешение | 128*128 (Pixel) |
| Интерфейс модуля | 4-wire SPI interface |
| Подсветка | 1 White Led |
| Эффективная область отображения | 26.2x27.2 (mm) |
| Модуль размер печатной платы | 31.49x43.95 (mm) |
| Рабочая Температура | -10 ℃ ~ 60 ℃ |
| температура хранения | -20 ℃ ~ 70 ℃ |
| Рабочее напряжение | 5V/3.3V |
| Энергопотребление | Около 90 МВт |
| Вес изделия | Около 25 (г) |
Определение интерфейса
| Серийный номер | Штифт | иллюстрировать |
| 1 | VCC | Питание питания экрана ЖК -дисплея (3,3 В ~ 5 В) |
| 2 | GND | ЖК -экран Силовой поле |
| 3 | GND | ЖК -экран Силовой поле |
| 4 | NC | Нет определения, сохранить |
| 5 | NC | Нет определения, сохранить |
| 6 | LED | Контроль подсветки, с высокой плоской линейкой, если контроль не требуется, он будет подключен при 3,3 В. |
| 7 | CLK | ЖК -экран SPI SPI -тактовой сигнал. |
| 8 | SDI | ЖК -экран SPI SPI Автор написания данных |
| 9 | RS | Регистр экрана; |
| 10 | RST | Сигнал сброса экрана ЖК -дисплея, сброс низкого уровня |
| 11 | CS | Сигнал чипа ЖК -экрана, низкий уровень включения |
Документация продукта
- 1.44 -inc
- 1,44 -INCH ARDUINO SPI -диаграмма размера модуля
- 1,44 дюйма книги спецификации ТФТ
- 1,44 -INCH ARDUINO SPI Принцип модуля
- 1.44 -Принципиальная диаграмма с последовательным портом Диаграммы экрана
- 1,44 дюйма серийного порта упаковки
- Руководство по Руководству по данным данных Drive IC ST7735S
...........
.......
