Мотор, модуль, умный робот с аксессуарами
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Добрые советы:В настоящее время модульные продукты компании появляются на рынке. Чип L298, произведенный компанией, представляет собой новый аутентичный чип. Электролиты патча составляют два конденсатора высокого уровня 35 В 220 UF и высокий уровень. -Полтаж конденсаторов низкого напряжения. Пожалуйста, распознайте при покупке. Чтобы не обмануть и сжигать плату.

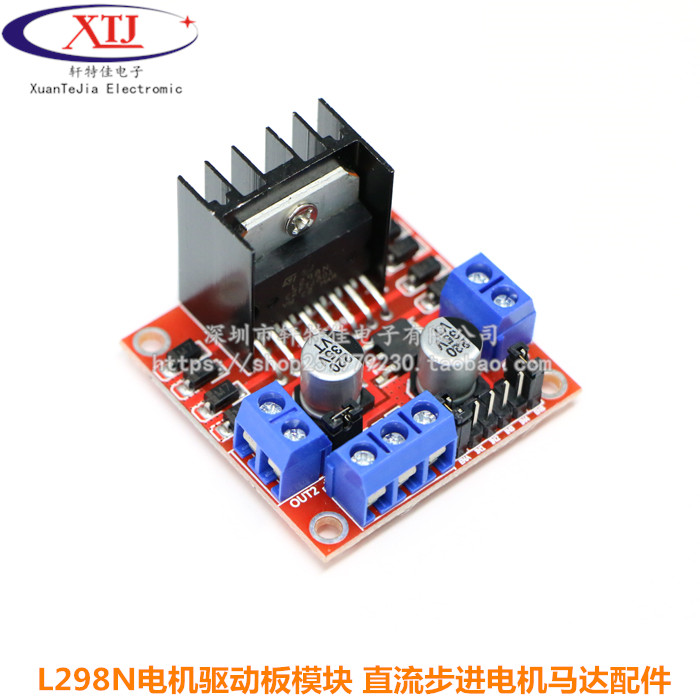

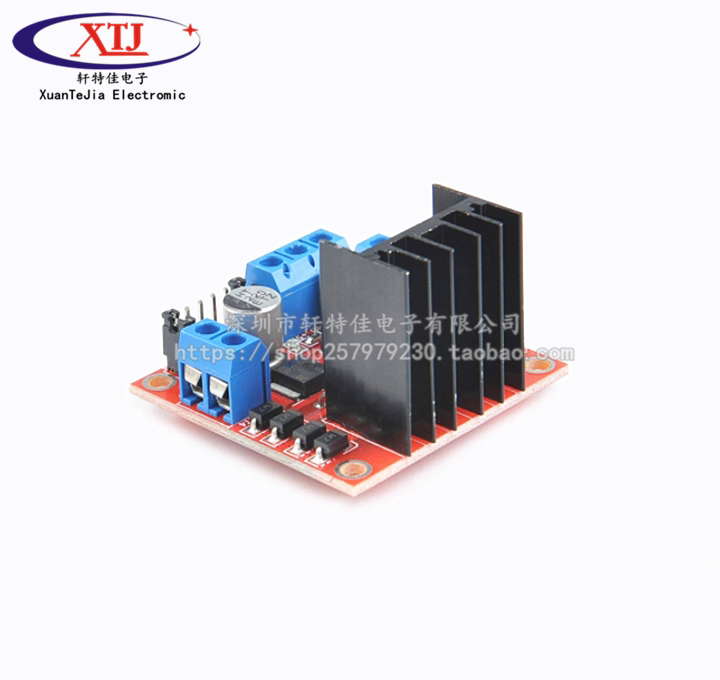

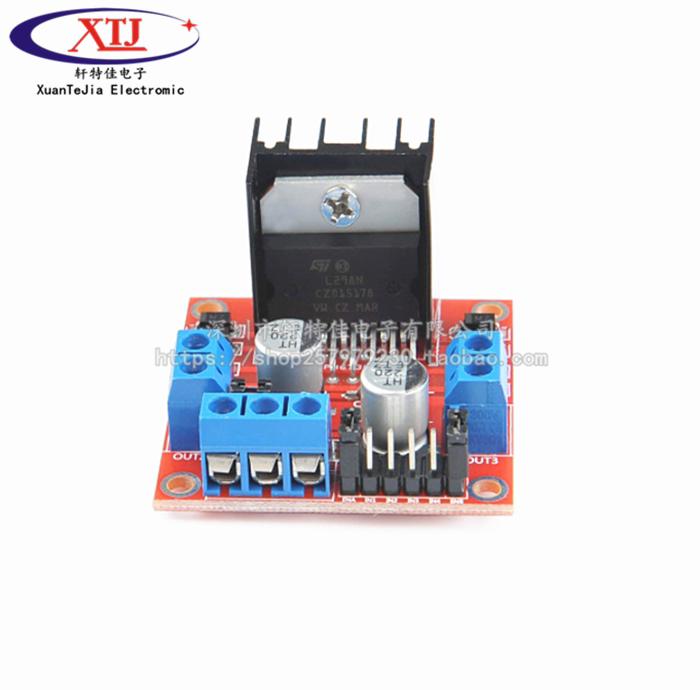

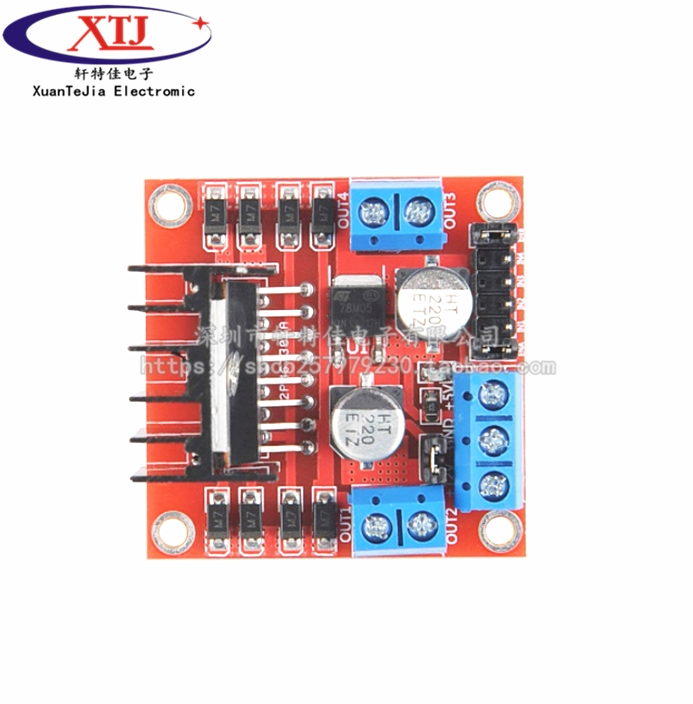

L298N Модуль модуля моторного привода шаг
Название модуля | Модуль мостового моста с двойным мостом | Рабочий режим | H Bridge Driver (двойная дорога) |
Мастер Чип | L298N | Стиль упаковки | 9 коробок и поставки |
Логическое напряжение | 5V | Напряжение привода | 5V-35V |
Логический ток | 0mA-36mA | Драйн ток | 2а (максимальный мост) |
температура хранения | -20 ℃ до +135 ℃ | Максимальная мощность | 25W |
масса | 30g | Периферийный размер | 43*43*27mm |
Функции: ★ Этот модуль использует L298N компании ST в качестве основного чипа драйвера. Он обладает характеристиками сильной пропускной способности, низкой тепловой передачи и сильной антиинтерферентной способности. ★ Этот модуль может использовать встроенный -в 78M05 для получения питания из части питания, но чтобы избежать повреждения чипа напряжения, при использовании напряжения драйвера 12V используйте внешний источник логического питания 5V. ★ В этом модуле используется большой конденсатор фильтрации для непрерывной защиты диода, что может повысить надежность. ★ Этот модуль доступен в аудитории, пожалуйста, возьмите его напрямую, спасибо. | |||
| |||
☆ DriveмодульИспользуйте советы ☆ | ||
L298N_ Electric Drive Module_ee Program Book: Http: //pan.baidu.com/s/1camme Демонстрационное видео:http://v.ku6.com/show/jdltz-watzp-434o6_7teg...html?nr=1&st=1_9_4_1&nr=1 | ||
Диапазон приложений модуля привода | | |

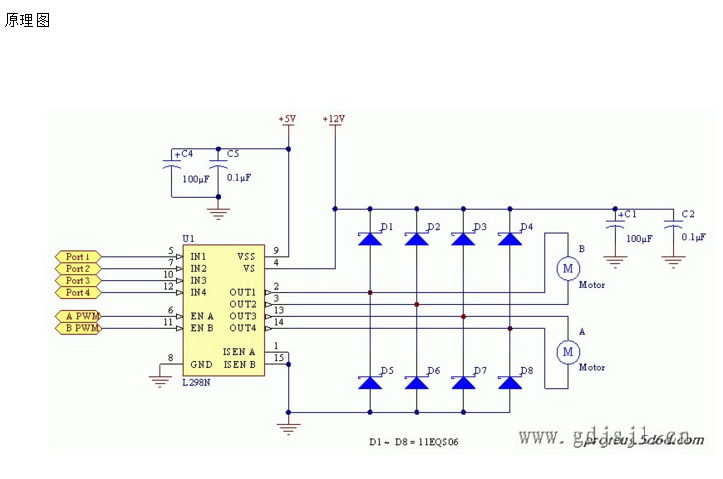

L298N -это высокий уровень и большой моторный моторный чип, созданный компанией ST.Чип инкапсулируется на 15 футов.Основные особенности: рабочее напряжение высокое, максимальное рабочее напряжение может достигать 46 В; выходной ток большой, ток пикового тока может достигать 3А, а непрерывный рабочий ток составляет 2А; номинальная мощность составляет 25 Вт.Высокий царип и большой мостовой драйвер, содержащий два моста H, может использоваться для управления двигателями постоянного тока и перцептивных нагрузок, таких как двигатели хода, реле и т. Д.; Без входного сигнала существует логическая клемма ввода мощности, которая позволяет. или запретить работу устройства, так что часть внутренней логической схемы работает при низком напряжении; сопротивление может быть обнаружено при низком напряжении; сопротивление может быть обнаружено в цепи управления.Используйте чип L298N, чтобы привести к двигателю. Чип может привести к двухфазному шагу в двигатель или четырехфазный шаг в двигатель, или он также может управлять двумя двигателями DC. Инструкции/меры предосторожности

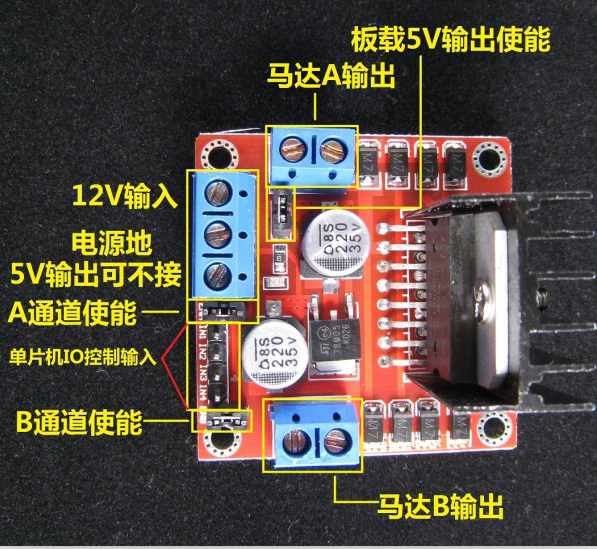

 Меры предосторожности: 1. Когда ваше напряжение драйвера (идентификатор на рисунке выше составляет 12 В, фактический приемлемый диапазон ввода составляет 7-12 В) -12V, вы можете включить блок питания 5V логики, который можно перенести. Когда используется источник питания 5 В,+5 В на интерфейсе Не входите в напряжение, но это может привести к напряжению 5 В для внешнего использования.(Это обычное приложение!) 2. Когда напряжение драйвера превышает 12 В, меньше, чем равное 24 В (Руководство по чипсу может поддерживать 35 В, но в соответствии с Священными Писаниями Экспертиза, как правило, 298 консервативного применения максимальной поддержки напряжения в 24V удивительна!) В то время, например, вам нужно привести к номинальному напряжению до 18 В мотор.Во -первых, вы должны удалить крышку перемычки выхода 5V.Затем доступ к 5 В за пределами выходного порта 5 В 5V включает сигнал управления с уровнем 5 В. Когда этот вход сигнала действителен и модуль источника питания в модуле привода двигателя является нормальным, выходной ток модуля привода двигателя.В противном случае, даже если источник питания является нормальным, на двигателе нет тока. Поставка напряжения в внутреннюю логическую схему L298N.(Это нетрадиционное применение драйверов высокого давления!)  | ||
