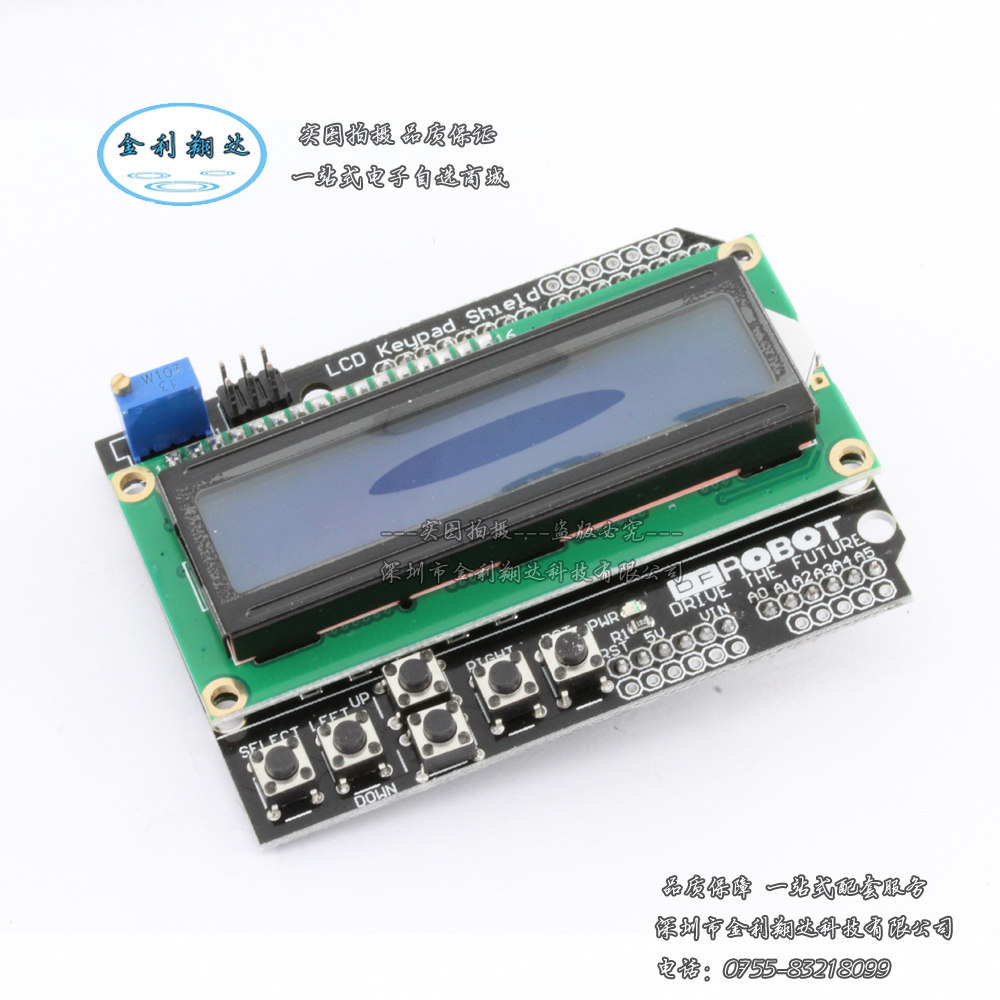

LCD1602 символ ЖКД входной вывод платы расширения LCD -клавиатура Shield



Входная и выходная плата LCDKEYPAD Shield



    LCD -клавиатура щита ввода и вывода ввода ввода использует 2 строки и 16 символов. В полной мере используйте порт IO.Занять цифровой порт: PIN4 (DB4), 5 (DB5), 6 (DB6), 7 (DB7), 8 (RS), 9 (E), 10 (управление подсветкой), ключ моделирования порт A0.(Цвета ЖК -дисплея не указаны, поэтому они случайным образом отправляются.)
Использовать с сотрудничеством:



Определение точки:



Отладка модуля:

      LCD4Bit_mod.h(Правильно -Нажмите на другой) библиотечный файл в 0015 harpware библиотеки, а затем составьте следующую программу тестирования и загрузите его в середину. RP1 (вращение по часовой стрелке), и вы можете настроить его до четкого символа.



Профессиональная антистатическая упаковка

Тестовые визуализации:





Gp2d12 код дальности:

#include<LCD4Bit_mod.h>

LCD4Bit_mod lcd = LCD4Bit_mod(2);

char GP2D12;
char a,b;
char str1[]="Renge:";
char str2[]="&nbsp;&nbsp; Renge Over&nbsp;&nbsp;";
char str3[]="cm";

void setup()
{
&nbsp; lcd.init();
&nbsp; lcd.clear();
&nbsp; lcd.printIn("GP2D12 testing...");&nbsp;
}

void loop()
{
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; GP2D12=read_gp2d12_range(1);
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; if(GP2D12>80||GP2D12<10)
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; {
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.cursorTo(2,0);&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.printIn(str2);&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; }
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; else
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; {
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; a=0x30+GP2D12/10;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; b=0x30+GP2D12%10;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.cursorTo(2, 3);&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.printIn(str1);&nbsp;&nbsp;&nbsp;&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.print(a);&nbsp;&nbsp;&nbsp;&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.print(b);
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; lcd.printIn(str3);&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; }&nbsp;&nbsp;&nbsp;&nbsp;
&nbsp;&nbsp;&nbsp; delay(50);
}

float read_gp2d12_range(byte pin)
{
&nbsp;int tmp;
&nbsp;tmp = analogRead(pin);
&nbsp;if (tmp< 3)return -1;&nbsp;
