Ретранслятор, модуль, панель управления, индикаторная лампа, 5v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

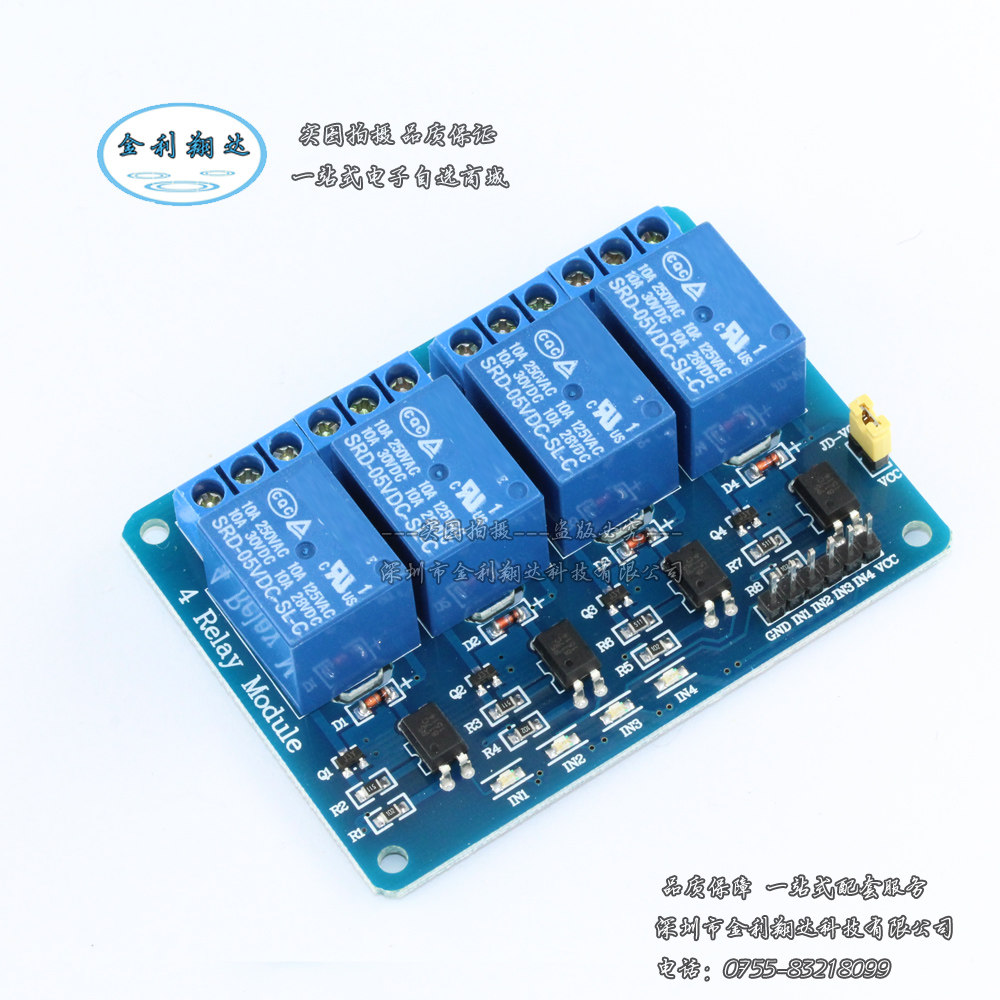

4 -й модуль выходного реле, выходной контакт реле составляет максимум 250a 10a.Введите линии сигналов In1, In2, In3 и IN4, чтобы быть низким уровнем.VCC, входной терминал мощности GND, может быть усилен отдельной терминалом входной мощности реле реле JD-VCC.
использовать:
1. Поддержите все одностороннее управление управлением.
2. Промышленное поле;
3. ПЛК контроль;
4. Интеллектуальный контроль над мебелью на дому;
【Функции】
  используйте большой ток реле, AC250V 10A DC30V 10A
  часть контактной части независимой проводки, безопасной и надежной
  стандартный интерфейс может быть расширен на различных платах разработки
  есть фиксированное отверстие для винта, которое удобно для установки
  подходит для различных платформ, таких как 51/AVR/AVR/ARM
Описание модуля:
1. Этот модуль соответствует международным стандартам безопасности, и в области управления есть слот изоляции и зоны нагрузки;
2. Используйте двустороннюю конструкцию линейной платы FR-4, высококачественную продукцию процесса патча;
3. Используйте подлинный контроль реле Songle;
4. Иметь инструкции по действию реле, сосания и освещения, разъединение не является ярким;
5. Когда на терминале ввода сигнала есть сигнал низкого уровня, общедоступный конец и частый старт будут включены;
6. Реле реле может непосредственно контролировать все виды оборудования и нагрузки;
7. Есть 4 частых открытия и 4 контакта с постоянным закрытием;
8. Синий терминал KF301 более удобен.
9. Размер модуля: 75 мм* 55 мм* 18,5 мм (длина* ширина* высота), чистый вес: 61G
10. Есть 4 отверстия с фиксированным болтом, отверстие 3,1 мм и расстояние 68 мм*48 мм
11. Очень удобно пройти 100%функциональный тест и стабильность
Два интерфейса модуля:
1. VCC: подключите Power Power Power 5 В.
2. GND: подключите отрицательный электрод мощности 5 В
3. in1-in4: сигнальный триггерный терминал, низкий уровень эффективен
Выходной выход реле: есть 12 -линейные интерфейсы, все интерфейсы могут быть напрямую подключены к подключению, что удобно для пользователей для использования
1. NO1-NO4: Реле часто открывает интерфейс, реле высасывает переднюю часть, и короткое соединение с COM после всасывания
2. Общественный интерфейс Com1-Com4
3. NC1-- NC4: реле постоянно закрыто раздела, реле сокращается перед комбинацией реле.
