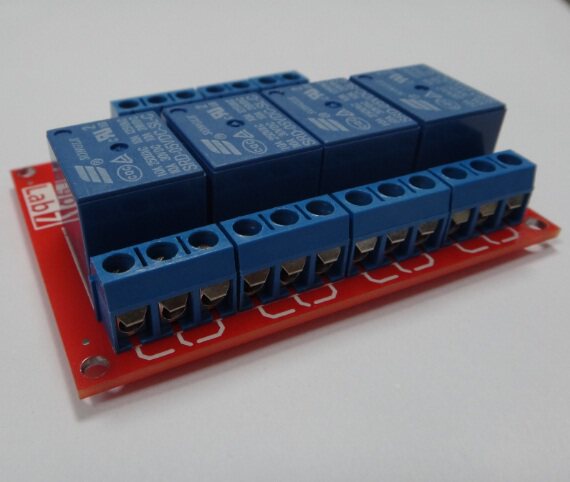

Ретранслятор, цельный модуль, 32
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

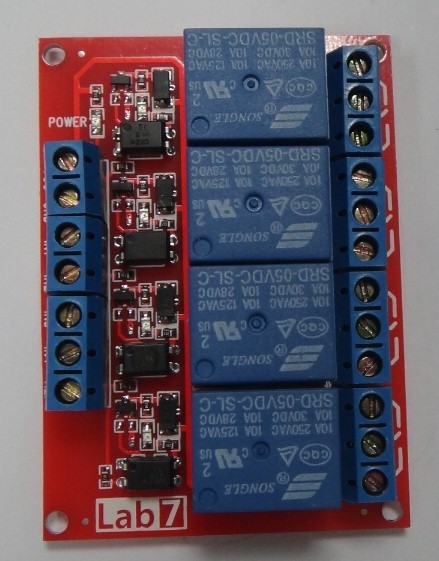

Описание товара
STM32 3,3 В можно управлять напрямую, а источник питания реле все равно необходимо подключить к 5 В.
Описание функции:
* Плата управления 4-х контактным реле, рабочее/управляющее напряжение 5В, используется для управления бытовой техникой/заводского управления.
* Каждое реле содержит 1 нормально открытый и нормально закрытый контакт, а контакт рассчитан на 220 В переменного тока/10 А или 30 В постоянного тока/10 А.
* Допускаются как высокие, так и низкие уровни.Управляйте втягивающим реле.
* Оптопара/фотоэлектрическая изоляция, эффективно защищающая цепь.

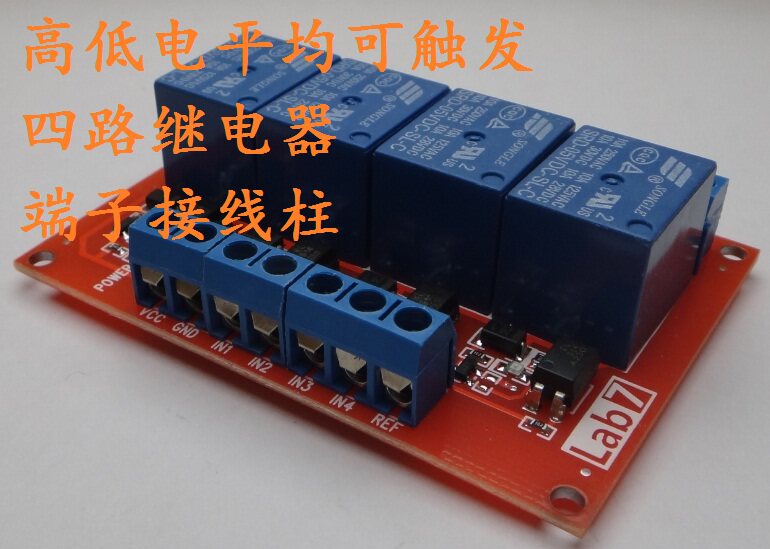

Инструкции по подключению входной клеммы:
1. VCC ---- 5 В питания
2. GND ----  подключите полюс питания

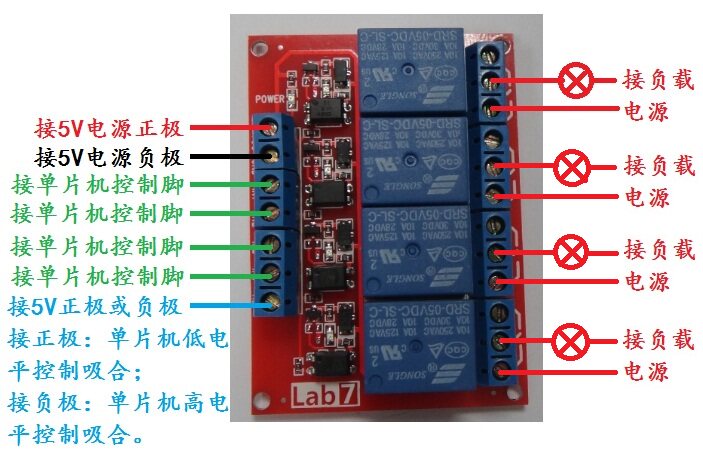

3. IN1--IN4 ---- При подключении к терминалу управления (микроконтроллер/STM32 GPIO), втягивание высокого или низкого уровня определяется REF.
4. REF ---- Опорная клемма (подключена к 5 В или земле). Когда REF подключен к 5 В, активируется входное реле низкого уровня IN1-IN4;когда REF подключен к земле, активируется входное реле IN1-IN4 5 В.

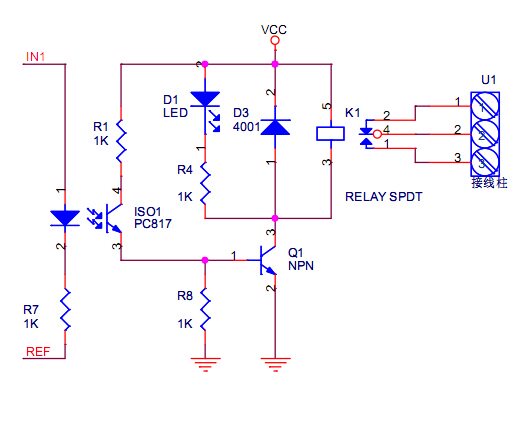

Принципиальная схема (одна цепь)
Схема подключения

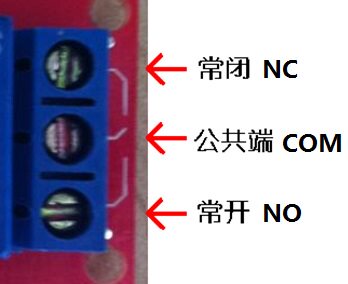

Инструкции по подключению выходных клемм:

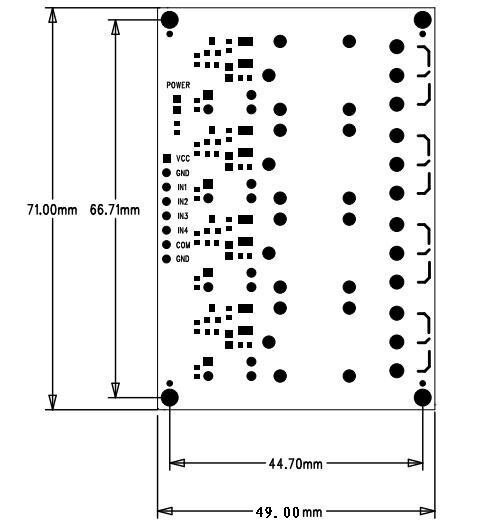

Габаритный чертеж механизма
