Реле серийного порта USB -реле управления переключателем ERP сигнал сигнал светильник MES Регулярный индикатор сигнализации ERP ERP
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 1 -метровая выходная проводка полностью, Двухчастотная выходная проводка 1 метра, Четырехчасовая выходная проводка 1 метра |
[本公司可以开普通发票和增值税发票，具体请联系店主。]
[内置USB转串口芯片，支持Windows/Linux/Andriod系统。]
[资料下载地址:] http://pan.baidu.com/s/1i5Pf9R3
[送USB线一根]
[需要控制信号灯，请拍][https://item.taobao.com/item.htm?spm=0.0.0.0.pAilf9]&id=521516842258
[送控制软件（仅为可执行程序），需要源程序请拍https://item.taobao.com/item.htm?spm=0.0.0.0.mszmvb]&id=521373041421
[一、] [产品介绍]
1. [用途]
[通过]USB[口](USB[转串口])[发送指令控制继电器的通断。用于信号灯(指示灯)控制，灯带控制，风扇控制，开关测试等。]
2. [电气参数]
USB[供电]([供电加控制信号])[，继电器输出只是开关，电源需要另外接入。例如继电器控制]12V[灯带，则需要另外提供]12V[电源给继电器的公共端；如需控制]220V[风扇，则需要提供]220V[交流电到继电器公共端。]
[控制]3A[电流以上时，请将继电器输出线路加导线，以增加输出电流。]
[控制]36V[以上电压，需要专业人员进行，以免造成伤害。]
3. [指示灯说明]
[插入]USB[后，电源指示灯亮；继电器吸合后，继电器指示灯亮。]
[4. 尺寸：82x41x24mm（一路继电器输出)]
96.5X50X31.5mm[（两路继电器输出)]
[一、] [接线使用说明]

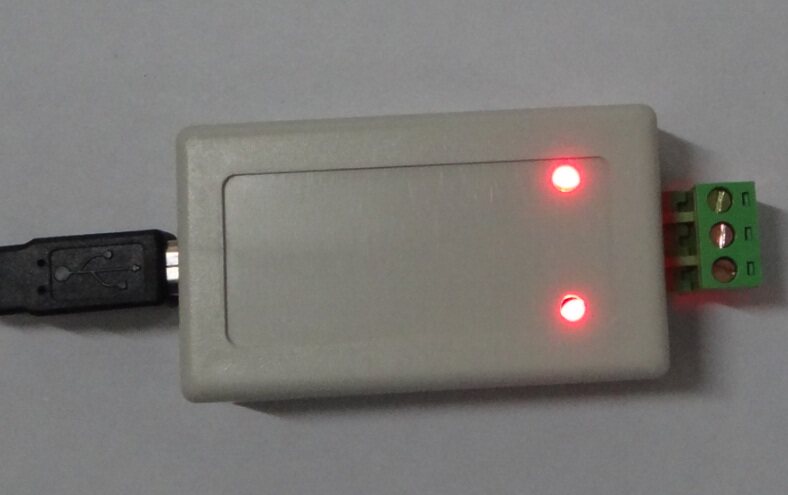

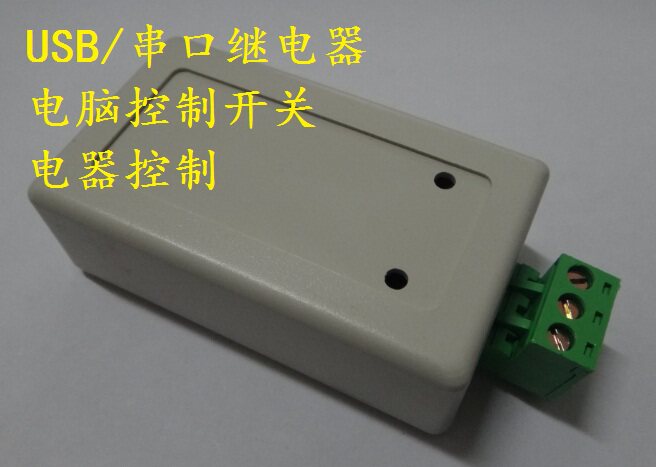

1. [实物图(一路继电器输出)]
[图]1 [实物图]

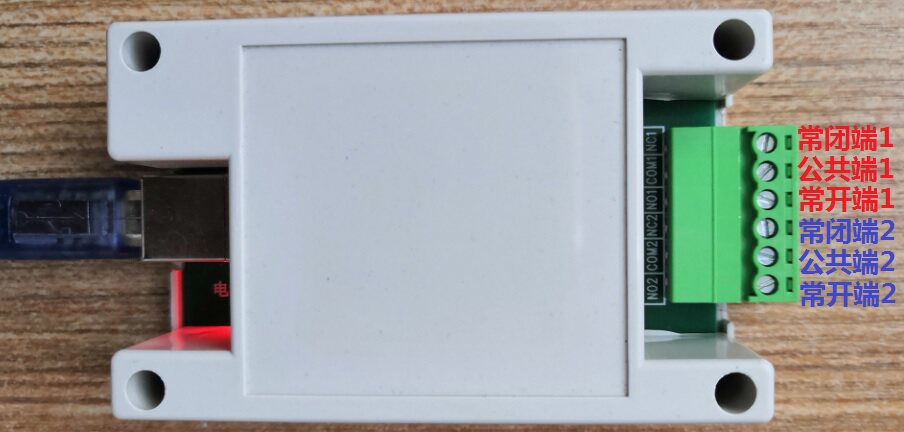

2.[实物图(两路继电器输出)]
[指示灯：][用]USB[线连接电脑与继电器板，此时电源指示灯亮。当继电器吸合后，继电器指示灯亮。]

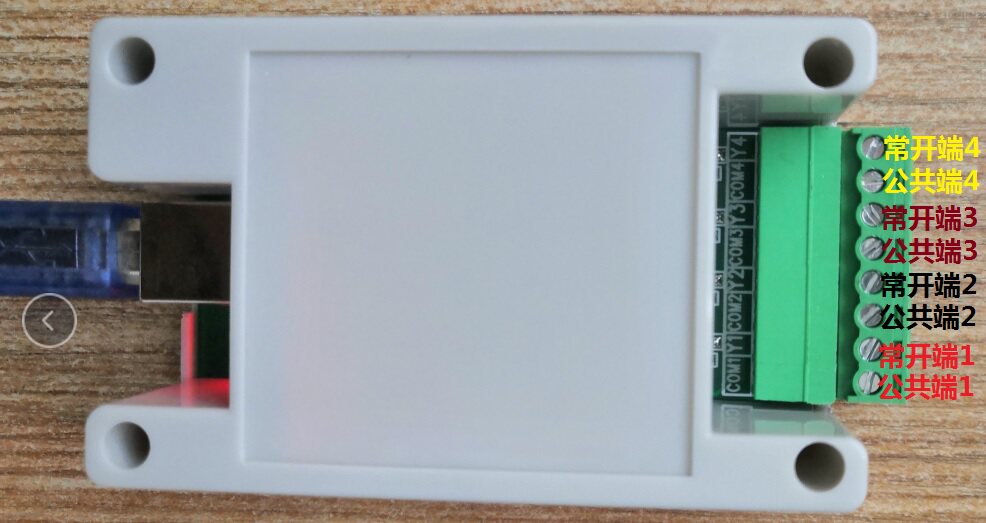

[继电器输出端：][继电器输出有三个端口：常闭端，公共端和常开端。继电器断开时常闭端与公共端相连；继电器吸合时常开端与公共端相连。][四路输出只有公共端和常开端。]
[串口发送命令控制(单路开关，多路开关，单路点动控制)]
[控制继电器吸合或断开的命令列表（十六进制）：]
[吸合第一路 01 05 00 00 FF 00 8C 3A] [断开第一路] 01 05 00 00 00 00 CD CA
[吸合第二路01 05 00 01 FF 00 DD FA] [ 断开第二路] 01 05 00 01 00 00 9C 0A
[吸合第三路01 05 00 02 FF 00 2D FA] [断开第三路] 01 05 00 02 00 00 6C 0A
[吸合第四路01 05 00 03 FF 00 7C 3A] [断开第四路] 01 05 00 03 00 00 3D CA

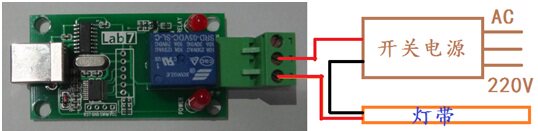

2. [控制12V灯带接线图]
[图]2 12V[灯带接线图]

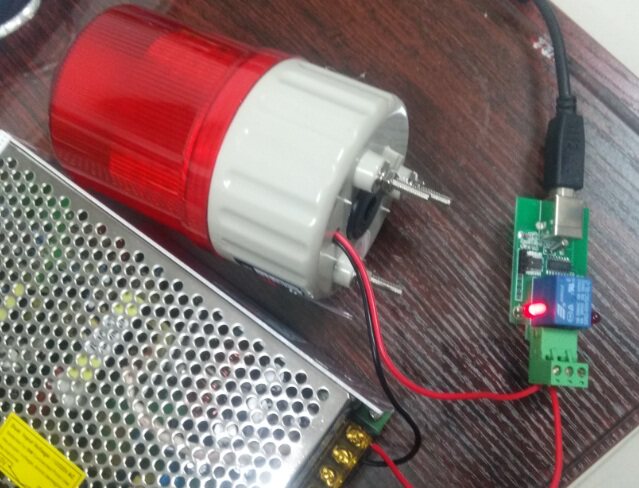

[3. 控制信号灯/指示灯]

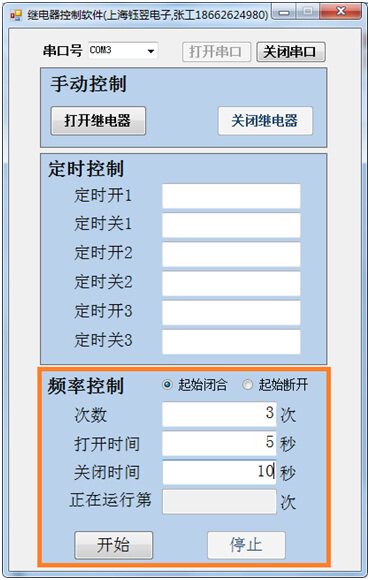

[三、] [控制软件使用说明(送控制软件)]

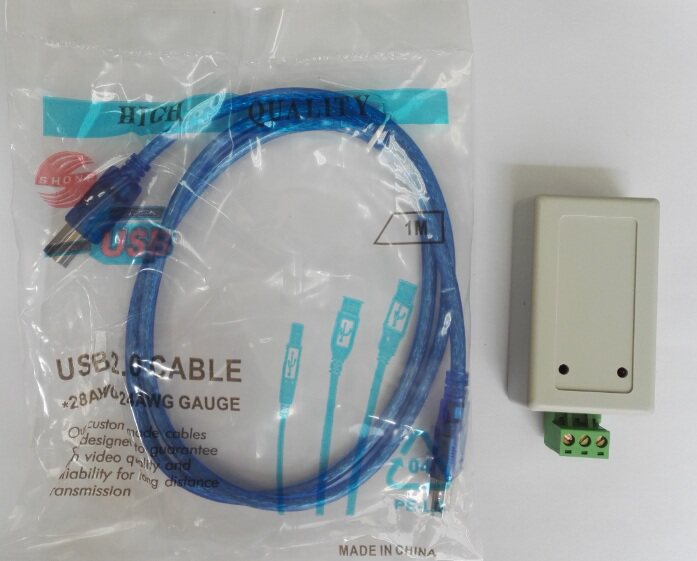

[四、发货清单]
1. [串口继电器一个；]
[2. 送USB线一根；]
