ISD1820 Модуль записи голосовой плат голосовой модуль запись звуковой ремень звук
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Плата печатных плат (без устройства), DIY Liek Depors (включая плату и устройство), Сварной тестовый модуль |
Адрес загрузки информации (копия в столбец IE Open):
http://pan.baidu.com/s/1pJjotBX
Тестовое видеозапись
http://v.youku.com/v_show/id_xntcwndq5nzky.html
Пожалуйста, используйте источник питания напряжения 5 В или питание. Многие покупатели используют зарядное устройство или электроэнергию USB, говорят плохое качество звука, пожалуйста, измените источник питания.
Если нет питания, она доступна в нашем магазине, пожалуйста, нажмите на ссылку ниже, чтобы купить:http://item.taobao.com/item.htm?spm=a1z10.3.w4002-453401453.9.IXwRV4&id=12302624192
Он может быть записан без одного управления микрокомпьютерами.Модуль высоты тона
(Доставка не содержит медных столбцов и динамиков, и вам нужно купить ее отдельно.):
1ISD1820чип;
2. Рабочее напряжение:3 ～ 5VПредметы
3. Естественное восстановление голоса может использоваться в качестве модуля каллигаторов;
4,Принесите круговой воспроизведение, нажмите на игру, играйте в одиночку;
5. Размер:4.1*6.1CMПредметы
6. Время записи меняется с частотой выборки:
Например, когда сопротивление 100K используется в качестве колебания резистора, время записи составляет 10S; Чтобы улучшить качество звука, этот модуль использует резистор 82K в качестве колебательного сопротивления, поэтомуВремя записи составляет 8,2 с;
7. Вы можете достичь записи без единого микрокомпьютера.

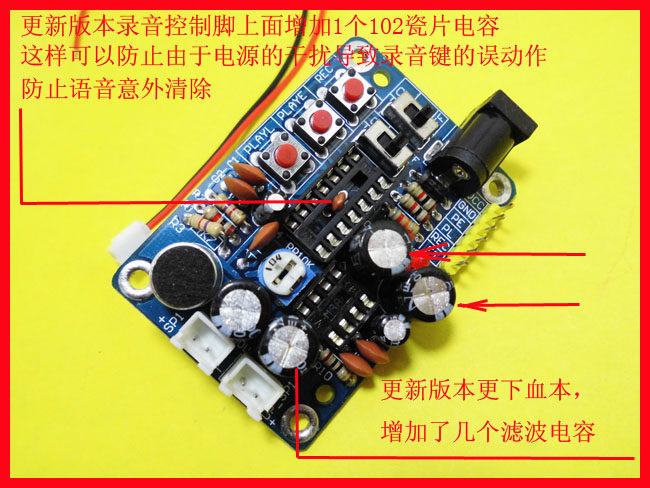

После многих пересмотров, схема была обновлена.Они изменяются на обратной связи с информацией от предыдущего покупателя.ISD1820 автоматически покрывает оригинальный голос при записи.

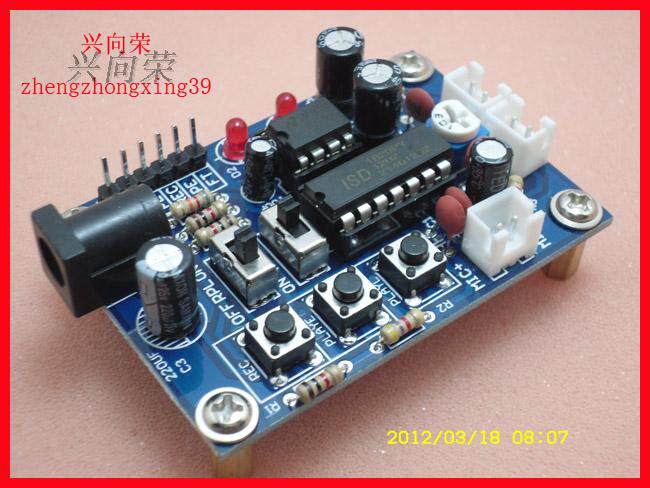

На рисунке ниже старая версия изображения, метод использования одинаков, поэтому изображение больше не обновляется, пожалуйста, поймите

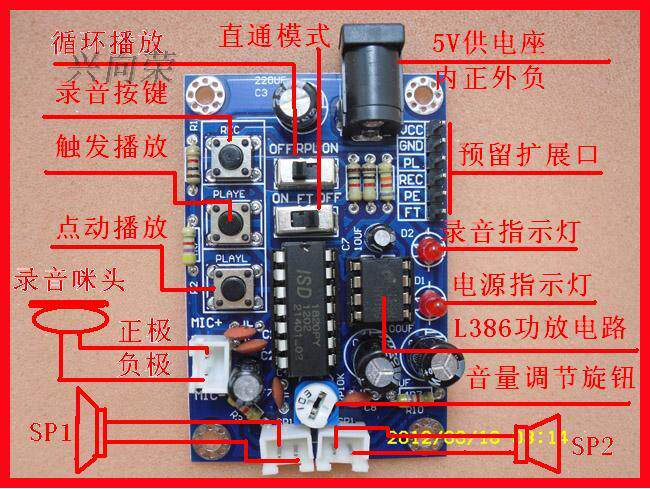

Инструкции по использованию:
питаться от:3-5V можно питать на игле или сиденье DC.
Метод управления записи и выпуском:Нажатие управления или одно -хип -микрокомпьютер, расширение управления на плате предназначено для однопроизводительного аппарата;
Метод записи управления ключами и воспроизведения:
Rec -ключ:Запись клавиш, удерживайте для записи, отпустите кнопку, чтобы остановить запись;
Rlaye -ключ:Режим триггера выпускает звук, и разыгрывается голос текущего всего абзаца;
Playl Key:Нажмите на звуковой режим, чтобы воспроизвести звук, нажмите и удерживайте его, чтобы дать звук, и остановите звук;
Наберите переключатель:
RPL Dial Switch:Режим круговой воспроизведения контролируется.
FT Dial Switch:Прямое управление управлением модулем, расположенным непосредственно на динамик на голосе на Mimi;

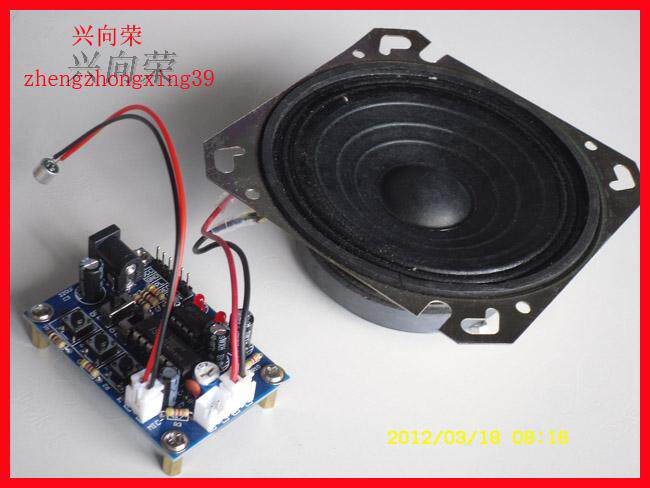

Метод подключения динамика:
Этот модуль имеет 2 интерфейса динамиков, SP1 и SP2
SP1 - это аудио -вывод от чипа, а SP2 - это голосовой, увеличенный LM386.
Объем SP2 регулируется синей -белой емкостью доски.Как показано на рисунке выше, поверните по часовой стрелке, чтобы увеличить объем.
SP2 в основном используется при игре. и среднее стекло отделено от среднего стекла.
Поэтому, хотя плата большая на доске, этот модуль не подходит для кричащего устройства при продаже капусты.Проще говоря, интерфейс SP2 в основном используется для расширения воспроизведения, а не для расширения звука криков.
Пластина с усилителем мощности может управлять крупным динамиком 8W.
Список испытаний сварки модулей:
1. Модуль 1 AISD1820 (содержит голосовой чип ISD1820p);
2. одна линия соединения рога;
Список доставки DIY:
Пекартная плата 1
14p IC Block 1
ISD18201
Половина иглы 1
8p IC Block 1
LM3861
100 UF50V емкость 4
4.7UF50V емкость 1
47UF 25 В емкость 1
DC0051
XH2.54-2 Блок 2 2
4,7 евро (или 10 евро) сопротивление 1
Сопротивление 1K 3
4,7K сопротивление 2
82K сопротивление 1
1N40071
6*6 Кнопка 3
Племянный переключатель 2
3MM LED2
104 фарфоровая емкость 5
102 фарфоровая емкость 1
104 синий и белый регулируемый сопротивление 1
Миму 1
XH2.54-2P Линия 1

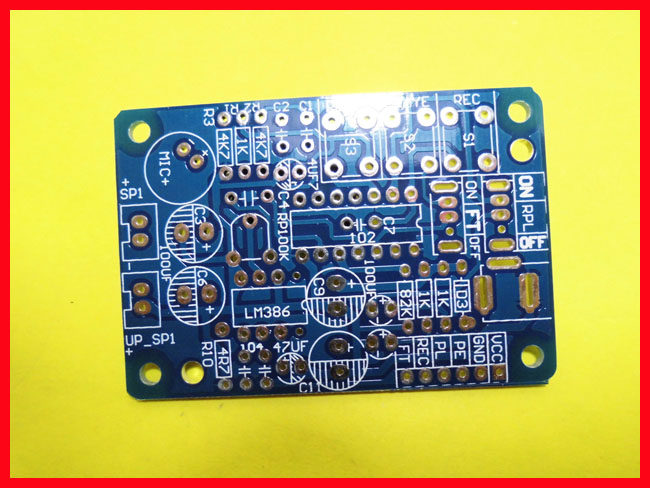

Пеховая доска на плате:
Этот модуль не содержит рога и медных столбцов.
Ссылка на покупку небольшого рога:http://item.taobao.com/item.htm?spm=1103uo9c.3-5sno9.h-2yergb&id=9876955852&
Ссылка на покупку большого рога:
http://item.taobao.com/item.htm?id=10663875140
Если требуется блок питания, пожалуйста, нажмите на ссылку ниже, чтобы купить:
