3D8 Cube DIY Комплект (573+2803+5A60S2) 8*8*8 Информация о доставке кубического комплекта.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Белый кубический набор зеленого света (включая плату печатных плат)
- Sattech без огня
- Только купите управляющую доску пустую доску
- Белый набор Blu -Ray Cube Cite (включая плату печатной платы)
- Белый кубический набор из белого цвета (включая плату печатных плат)
| Цвет: | Только купите управляющую доску пустую доску, Белый набор Blu -Ray Cube Cite (включая плату печатной платы), Белый кубический набор из белого цвета (включая плату печатных плат), Белый кубический набор зеленого света (включая плату печатных плат), Sattech без огня |
Предоставленная информация включает в себя программирование, схемы схемы, касание программного обеспечения и методы сварки.
Я не даю руководства в процедуре замечаний, пожалуйста, простите меня!Если есть проблема с аппаратным обеспечением, вы постараетесь ответить на него как можно больше.
Адрес загрузки информации (Пожалуйста, скопируйте в столбец IE и откройте его, пожалуйста, загрузите его самостоятельно)),:,
http://pan.baidu.com/s/1c0GJ4qc
Видео -адрес youku,Пожалуйста, скопируйте в столбец IE и откройте его(Поскольку память камеры относительно невелика, она записывается в 2 секциях):
http://v.youku.com/v_show/id_xnjc0otawmde2.html
http://v.youku.com/v_show/id_xnjc0odkwmzu2.html

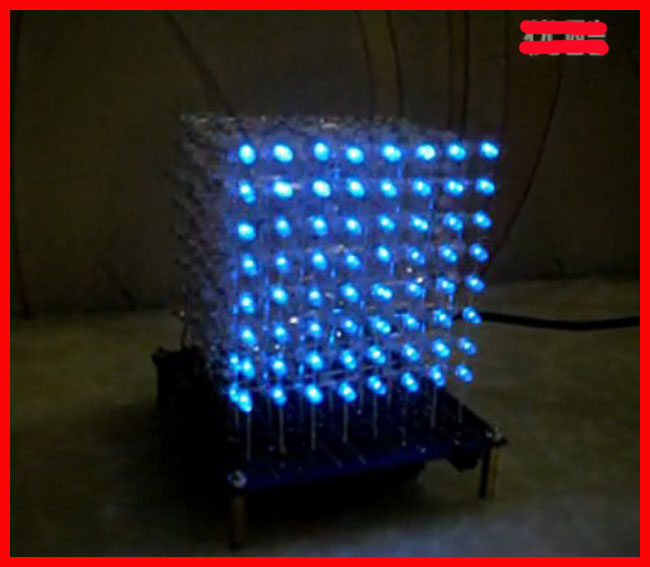

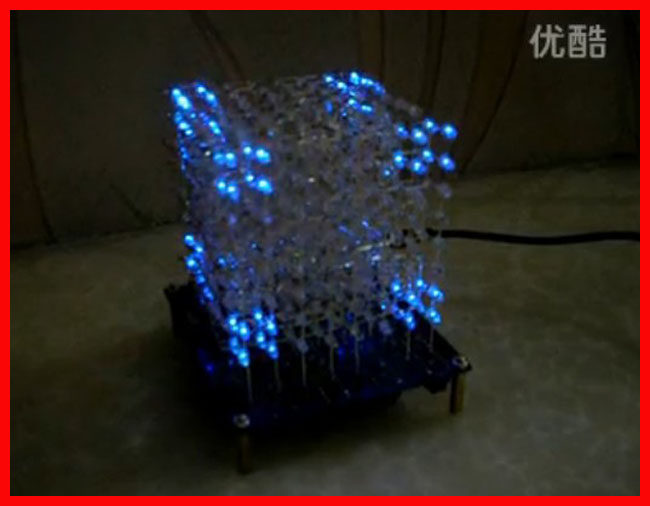

Скриншот видео -эффекта 1:

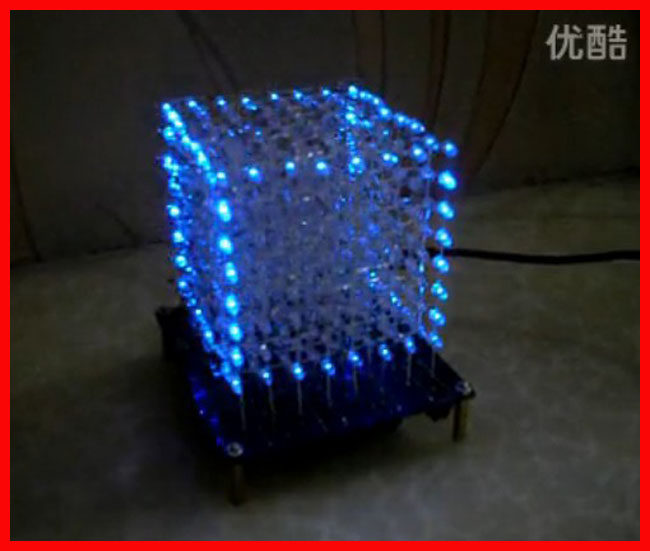

Эффект Скриншот 2:
Эффект экрана 3:
Динамический 3D -эффект:
Пирамида и перевернутая пирамида
Нарисуйте графический эффект.
Прыжок графический эффект
Многографический эффект вращения
Переместите многонаправленное движение вверх, вниз, влево, влево, влево и вправо
Блок световой поверхности Эффект бега
Эффект переворачивания света
Культивирование большого эффекта сокращения куба
Эффект поворота влево и вправо.
Треугольный трехмерный эффект графического вращения
Фонарный эффект бега
Фронт и задний экран -на экране отображается графический эффект
Покажите быстро и медленно.
UBE8 Optical Cube Kit для продажи, который является разбросанным предметом. Энтузиасты должны собрать и приваривать их, следуя учебному пособию. Если готовый продукт требуется, вам нужно забронировать заранее, потому что это трудоемкое, чтобы сделать!
Этот светодиодный куб8 легкий кубический куб имеет 8 этажей, с 8*8 = 64 светодиодами на первом этаже, что составляет 512 светодиодов. Эти 512 светодиодов должны быть построены сами по себе.
Вы все еще используете универсальную плату для создания легкой кубической платы управления?
?Тогда это вышло
! Наша плата управления использует PRACB Prodia Board PCB, которая представляет собой ручную проводку, не являющиеся универсальными досками. Эти многопроводные макеты очень утомительны.
, нелегко проверить, выполняется ли меньше сварки или неправильной линии сварки. Если сварка не удается, если она случайно не проверена, уровень успеха также низкий.
, загрузите нашу схему подключения для всех!

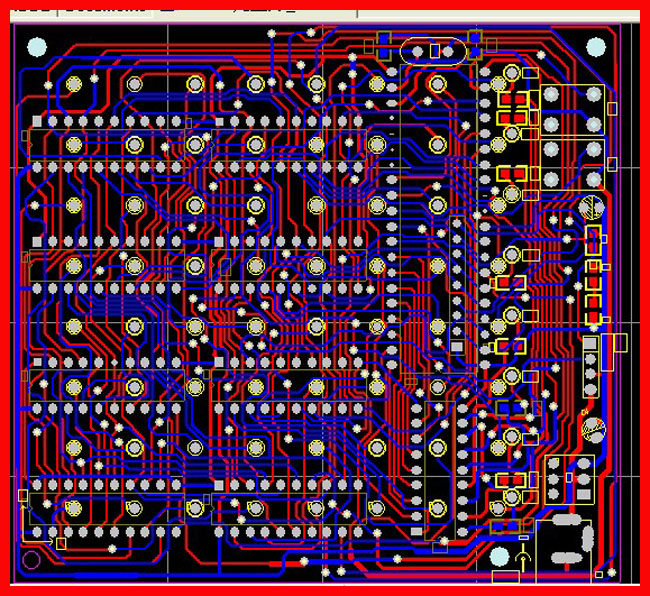

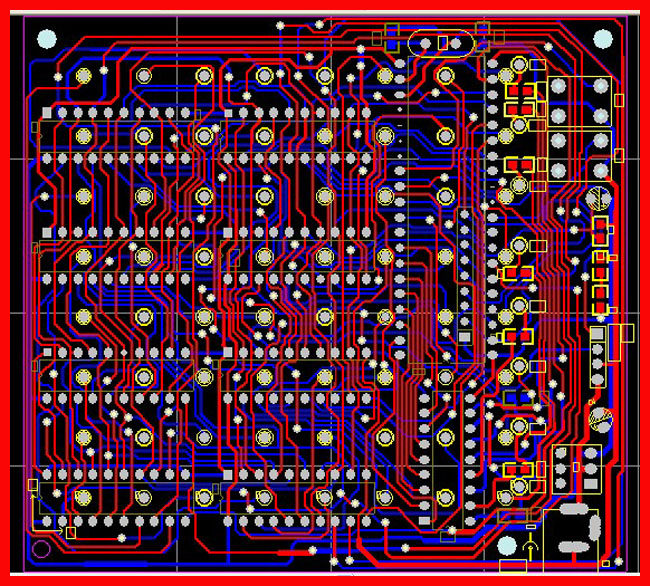

Передняя карта проводки печатной платы:
Фотография PCB обратно:
Вы видите, что так много строк, если вы хотите сварки в прошлом, вы не должны устать.
Параметр:
Напряжение питания:4.5-5.5V
Размер доски печатных плат:11.1CM*12.7CM Вес упаковки о:240 граммов
3D8 Список доставки легких кубических комплектов: (Некоторые электронные компоненты более 1-2)
Имя компонента количество
Пекартная плата 1
3 мм белый -голубое синее супер -яркое светодиод около 550 (фактические потребности 512)
40p округлая мать 2
20p IC 9
74HC573 Прямая вставка чипа 9
USB TO DC005 LINE 1
DC005 Seat 1
18p Меска 1
Uln2803 Чип 1
40p Место 1
STC12C5A60S2 (焼 S S) 1
A09-103 Dorge 1
8*8 Self -Lock Switch 1
Электролитическая емкость 10 UF/25 В 2
12 М Кристалл 1
22p фарфоровой емкость 2
510 Ом резистор Пряга 8
4.7k Cesentance Direct INSERT 2
LED 3MM 1
0,8 однократный провод 1
Нейлоновые подушки 4
Напоминание: этот легкий кубический комплект - DIY, который требует определенного электронного фундамента и сварки.
(О самом основном электронном здравом смысле, пожалуйста, друзья, чтобы самостоятельно проверить соответствующую информацию. Это также процесс обучения)

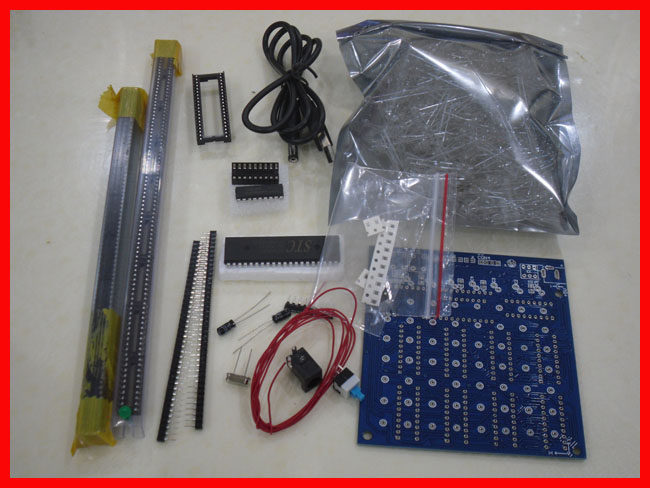

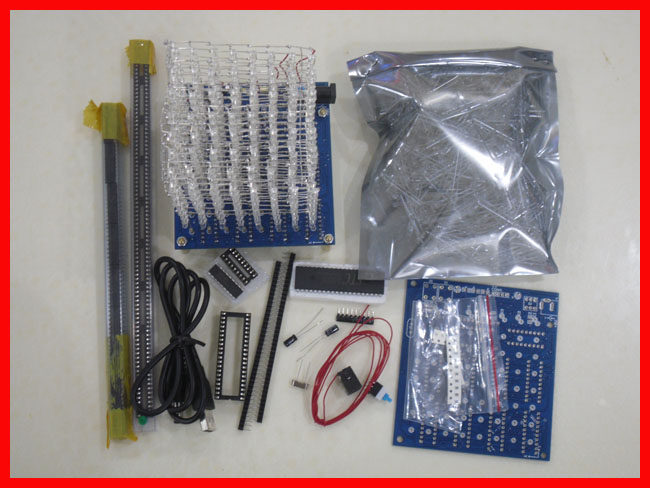

Картина доставки Сатурна:

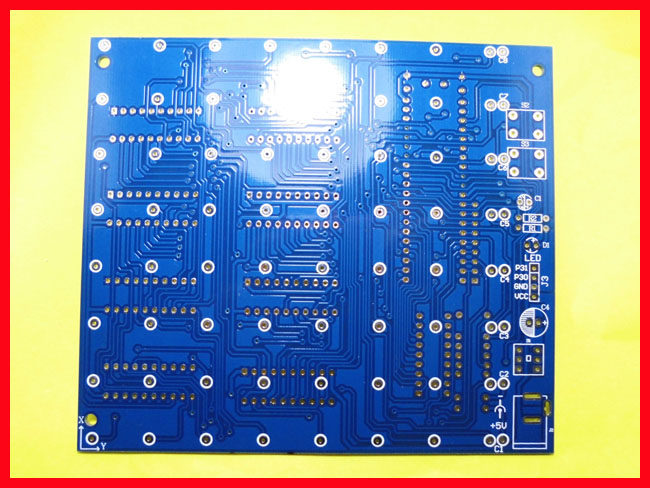

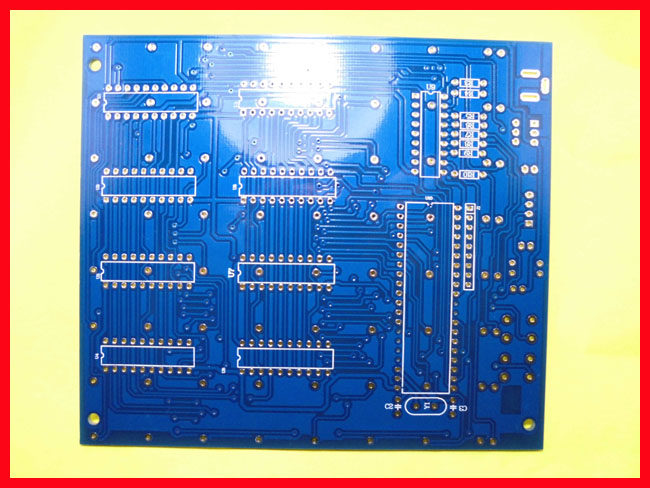

Передняя картина пустой доски(Light Cube был обновлен, новые компоненты платы заменяются прямым подключением, расстояние светодиода изменяется на 1,5 см, изображение новой платы):
Изображение задней части пустой доски:
Плата печатной платы использует FR-4 лист материала с допускими листами и стабильностью некоторых параметров. Материал очень сильный, что полезно для высокой цены по сравнению с другими листами.Параметры компонентов напечатаны непосредственно на плате печатных плат и могут быть припаяны непосредственно, не ссылаясь на схему схемы, что довольно удобно.Пакеты печатной платы разные, а цвета будут различаться. Пожалуйста, поймите их своими глазами.
Особенности платы PCB:
1. Подушки увеличиваются и распыляются оловом, которую легко сварять, а колодки нелегко упасть;
2. Он не подвержен изгибе (ссылаясь на изгиб, вызванные нечеловеческими ресурсами), и плохие тарелки будут согнуты со временем и окружающей средой.
3. Импеданс более стабильный и надежный;
Сварка Шаг 1: Сначала сварьте несколько небольших компонентов на плате управления:

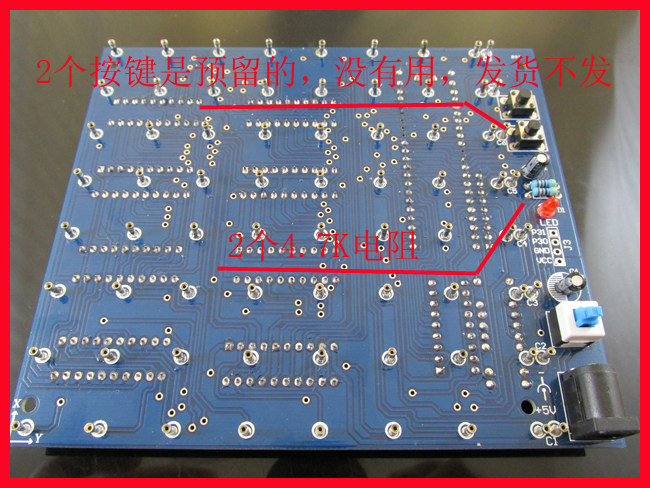

передний(Новый компонент платы заменяется прямой вставкой. Следующие изображения предназначены только для справки. Фотографии будут обновлены как можно скорее. Пожалуйста, поймите их, если хотите):
назад:
Сварка Шаг 2: Сварка светодиодная розетка

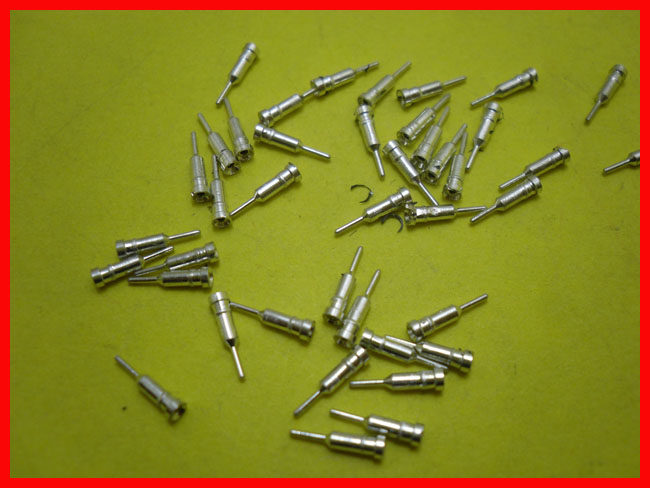

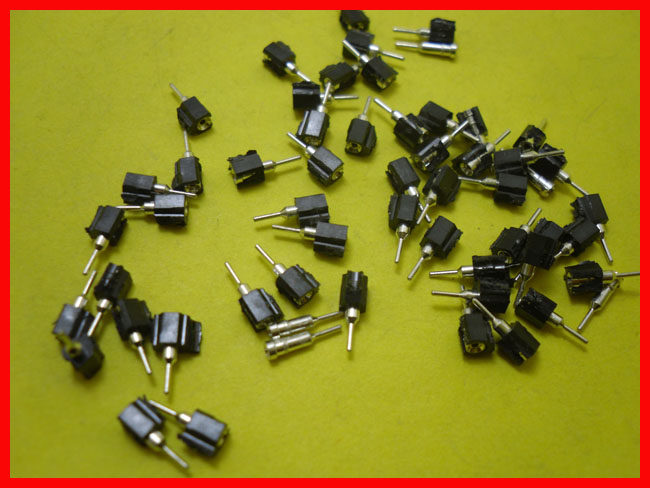

Разрежьте мастер круглого ряда 40p на одну иглу с помощью плоскогубца водопровода или косой плоскогубцы:
Затем используйте плоскогубцы или наклонные плоскогубцы, чтобы отрезать пластик рядом с сиденьем иглы. Этот водопровод Plyers легче разрезать. Конечно, это нормально не разрезать, но это не красиво:
После завершения светодиодной строки его можно сваривать:
Сварка Шаг 3:

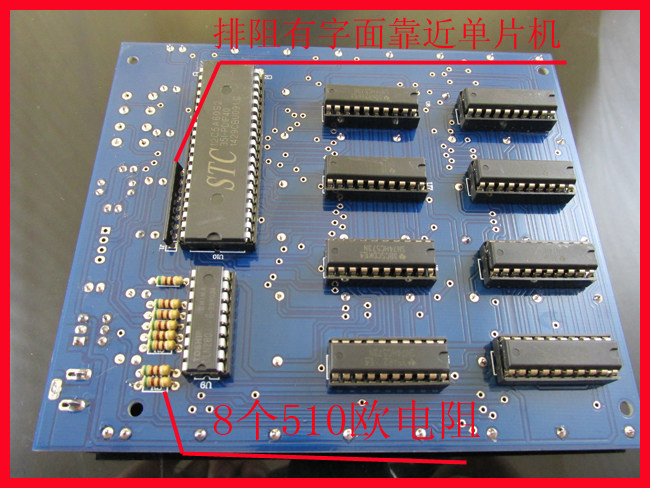

После того, как передние компоненты припаяны, вы можете припаять держателя чипа на спине. После пайки установите чип. Обратите внимание на направление чипа при установке чипа и не вставляйте его назад:
Сварка Шаг 4:
На этом этапе оптическая плата управления кубами была приварена.Затем постройте светодиод, а расстояние между огнями на плате управления составляет 1,5 см *5 см.

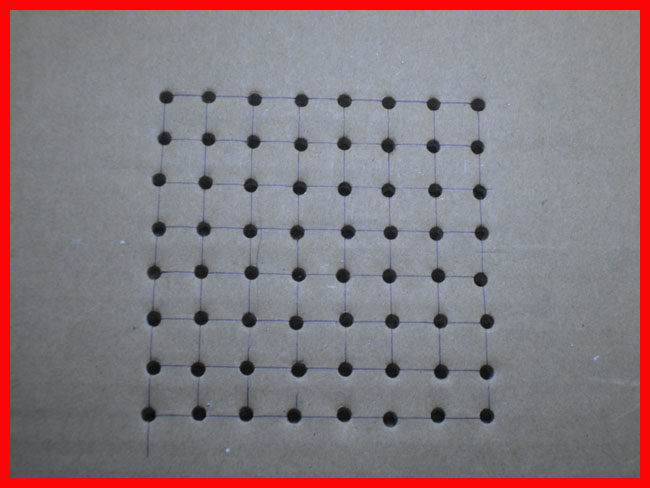

Первый шаг для построения лампы - найти картон, чтобы нарисовать расстояние от лампы, которую вы хотите (если есть небольшая тренировка, вы можете использовать деревянные доски, акрил и т. Д. Вместо картон. Если нет небольшого тренировки, вы должны найти более толстый и более твердый картон). Если он построен непосредственно на плате управления, расстояние составляет 1,5 см. Если он построен на универсальной плате, вы можете нарисовать от 1,5 до 2 см. После рисования, если есть тренировка, используйте тренировку. Если нет тренировки, используйте железные ногти и ногти и вытащите их. Используйте диаметр 3 мм:
шагШаг 5:

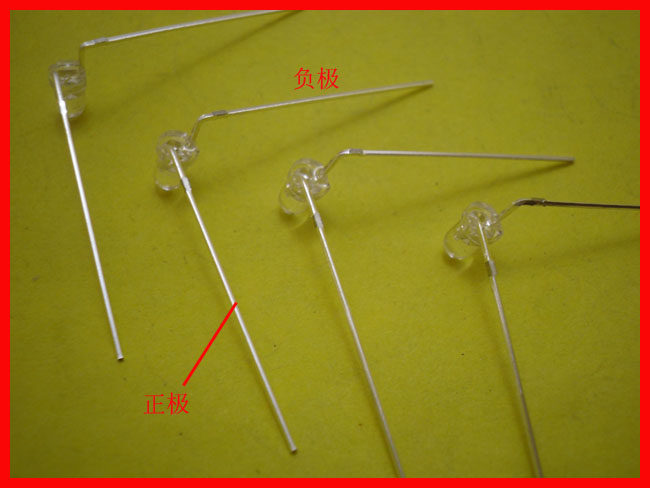

Затем светодиод пластической хирургии образуется в 512 из них, как показано на рисунке ниже:
Обратите внимание, что при формировании светодиодов, пожалуйста, не будь слишком близко к коллоиду, когда светодиод изогнут или сложен. Он должен храниться на расстоянии более 2 мм от коллоида. В противном случае кронштейн внутри светодиодного коллоида будет отделен от золотой проволоки. Количество складных углов в одном и том же месте не может превышать три раза, а углы будут согнуты до 90.°Вернитесь в исходную позицию 1 раз.
Шаг 6:
После того, как все светодиоды формируются, светодиоды могут быть сварены. Светодиоды оптического куба разделены на 8 поверхностей для сварки. Одна поверхность состоит из 8*8 = 64 светодиодов. 8 поверхностей сваривают вместе, а общие катоды на каждой поверхности сварены вместе (луч - это общий мужской слой - это обычная самка), образуя оптический куб 8*8*8.
Сварка по поверхности:
Светодиодные сварки мер предосторожности:
1. Начните сварку из правого нижнего угла точечной матрицы. Меры предосторожности для сварки:
При сварочных светодиодах попробуйте сварьте каждую пайку, примерно через 2 секунды. Точка пайки выше 2,5 мм от нижней части коллоида, чтобы не было слишком медленным паяльником. Температура пайки железа слишком высока, а светодиод сжигается.После практики более целесообразно использовать паяльный железо от 30 до 40 Вт. Припаяя железа должна быть заземлена. Лучше всего использовать паярь с землей, чтобы предотвратить электростатическое распад или повреждение светодиода;
2. Проверьте каждый ряд сварки, чтобы увидеть, будет ли светодиод зажечь, чтобы предотвратить сварку светодиода в обратном порядке или привариваемые плохие светодиоды.
Метод испытаний: мультиметр (количество мультиметра) поворачивается к короткому замыслу, черная ручка подключена к отрицательному электроду диода, а красная ручка подключена к положительному электроду диода. Каждый тест закончился, и он будет сиять, если светодиод хорош.
3. Проверьте его после сварки с каждой стороны

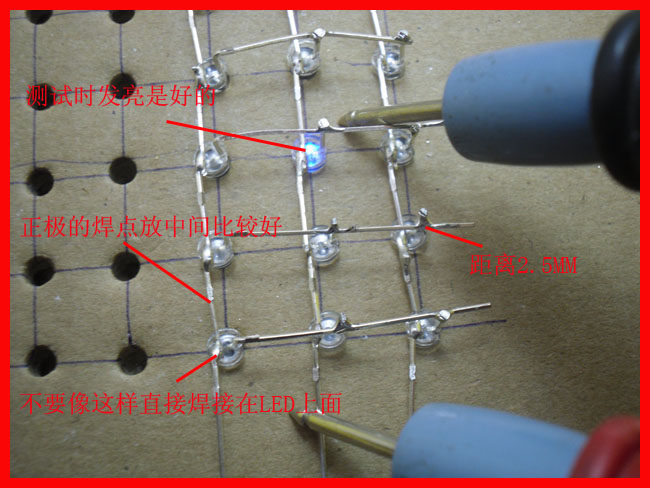

Тестовые картинки:
Ниже приведена изображение двух сварочных сторон:
После того, как все 8 поверхностей построены, подключите отрицательные электроды одного и того же слоя каждой поверхности вместе (всего 8 слоев), а затем подключите их к порту управления слоем, как показано на рисунке ниже:
В это время может быть основана легкая кубическая кубическая кубическая.
