[本店铺产品不支持七天无理由退货！]
&[nbsp;下载资料：][https://www.egmicro.com/chip-centers/6/EG8010/]

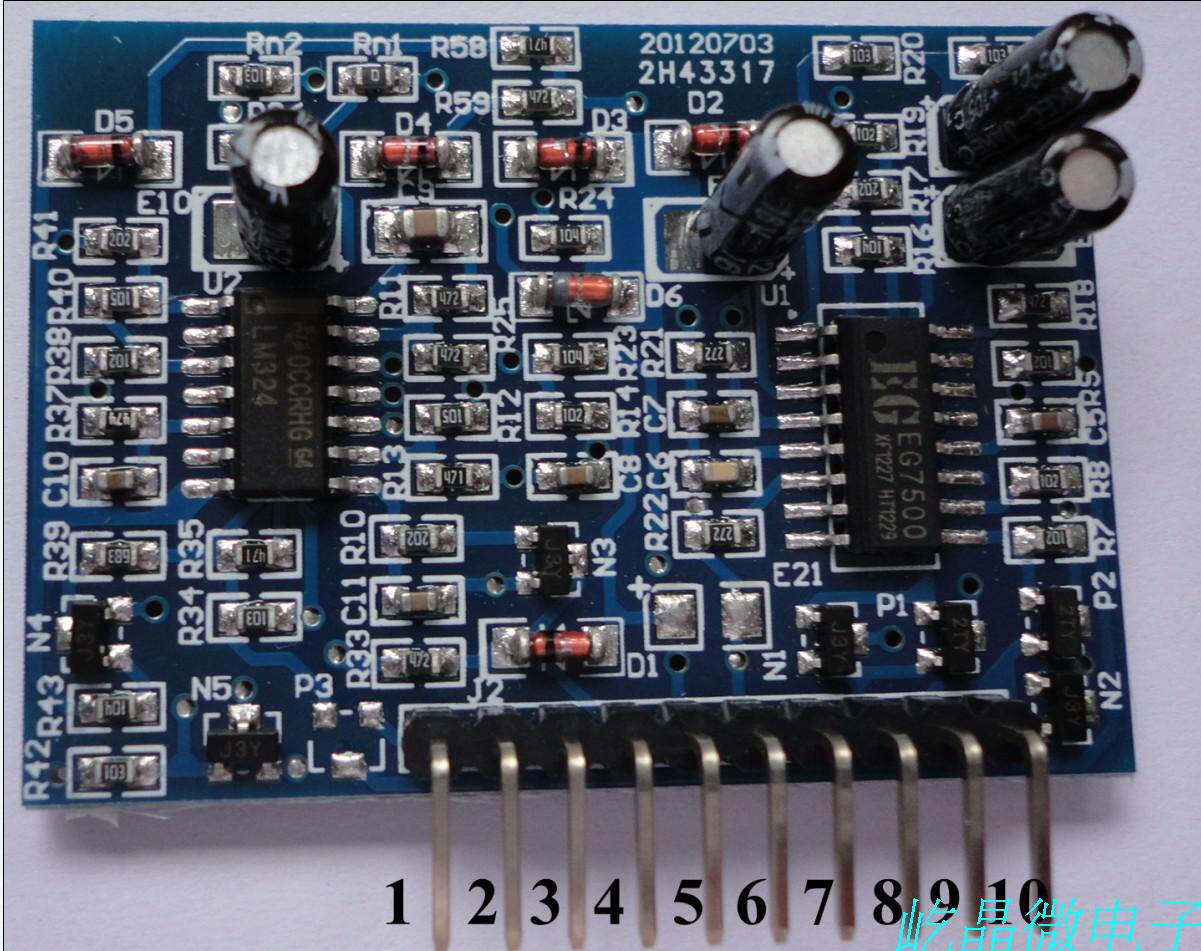

[升压板脚位排列入下图，左起为1脚]
[原理图]
[如图片看不清楚，请先点击右键另存到电脑再查看]
[DIY必备]
EG7500[升压驱动板功能说明：]
l [采用推挽模式升压结构]
l EG7500[升压驱动板的]PWM[频率是]40KHZ
l [具有]±1A[电流驱动输出能力]
l [过压关断]>15V±0.5V
l [欠压蜂鸣]<10.5V±0.5V
l [欠压关断]<9.5V±0.5V
l [过流关断]IFB[脚]>48mV
l PCB[材质：]FR-4[，厚度]: 1.5mm
l [尺寸：长]46mm×[宽]33.5mm
l [板上零件最大高度：]9mm
l [重量：]7[克]
[EG7500驱动板引脚功能说明:]
[1 温度]
[2 欠压蜂鸣]
3 VCC +12V
[4 风扇控制]
5 VFB
6 GND
7 +12V
[8-9 驱动输出端]
[10 IFB mos管Rds检测，过流保护检测]
[过流保护跟随8-9脚驱动的mos管，接错将无法开机]
