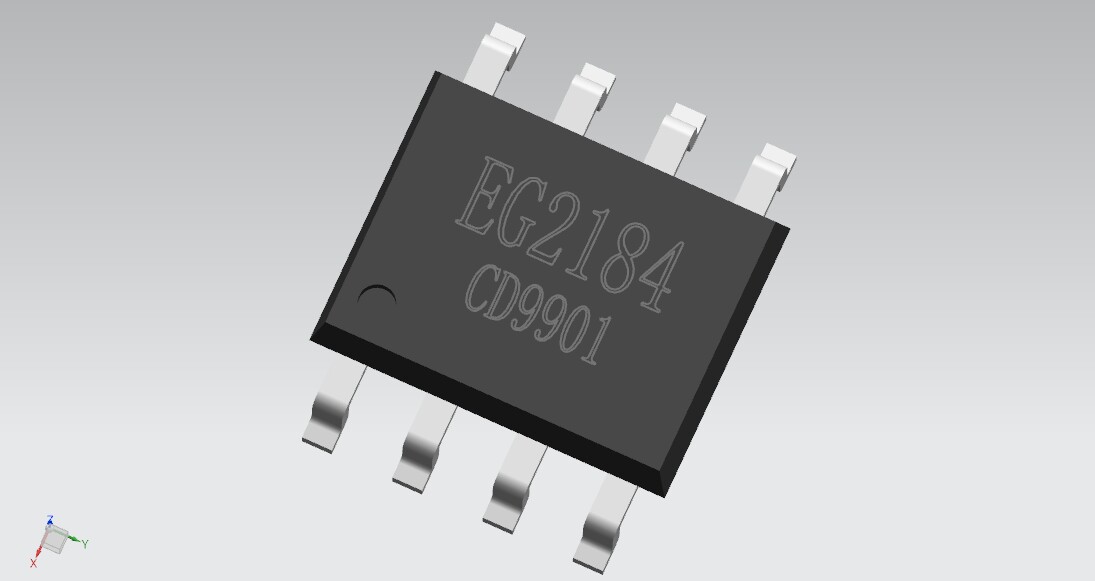

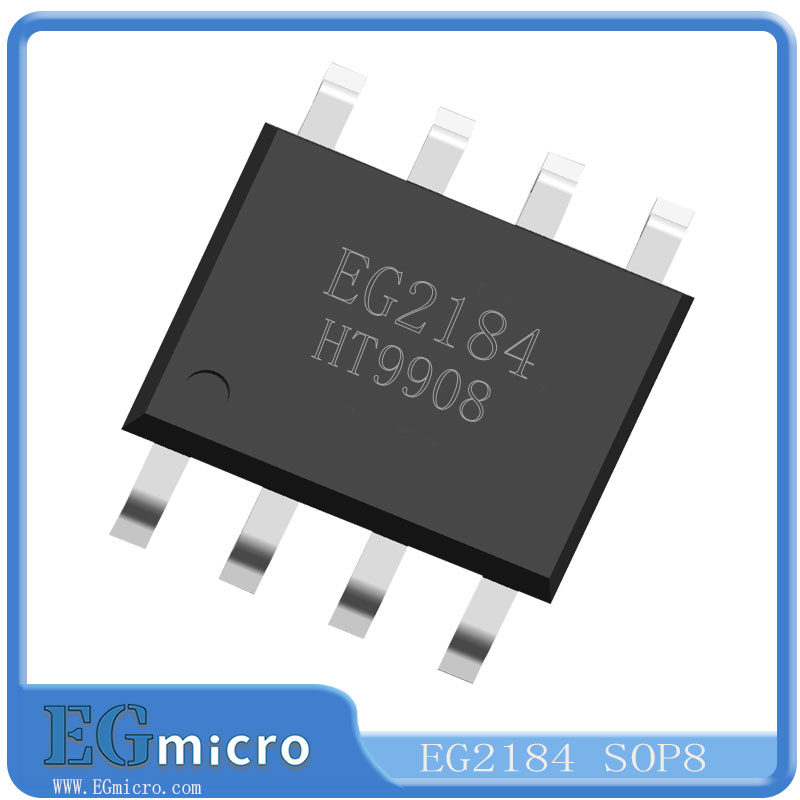

EG2184 с функцией SD Function MOS -приводной чипы, совместимая с IRS2184, IR2184, IR2184S
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот магазин продукт не поддерживает 7 дней без причины для возврата товара
Теплое напоминание: пожалуйста, обратите внимание на информацию о выставлении счетов для выставления счетов или вовремя свяжитесь с обслуживанием клиентов.Пожалуйста, сотрудничайте, спасибо !!
1. Особенности
* Высокая суспензионная суспензионная конструкция мощности, с сопротивлением давлению к 600 В
* Адаптироваться к входному напряжению 5 В и 3,3 В
* Самая высокая частота поддерживает 500 кГц
* Блок питания клемм VCC и VB с защитой от пониженного напряжения
* Низкий диапазон напряжений VCC 10 В-20В
* Допустимый выходной ток IO+/- 1,9 А/2,3 А Внутренняя конструкция круга управления мертвой зоной
* Входной канал SD̅̅̅̅ активен на низком уровне и отключает выходы HO и LO.
* мало периферийных устройств
* Форма: SOP-8 Не содержит свинца и галогенов, соответствует требованиям ROS.
2. Описание
EG2184 — это экономичный чип драйвера затвора для МОП-ламп и IGBT-ламп с функцией SD. Он объединяет выходной логический сигнал.
Схема входной обработки, схема управления мертвой зоной, защита от пониженного напряжения, схема сдвига уровня, схема импульсного фильтра и выходная схема управления, предназначенная для бесщеточных двигателей.
Контроллеры, схемы управления в источниках питания постоянного тока.
Рабочее напряжение высокого класса EG2184 может достигать 600 В, а диапазон напряжения питания низкого уровня VCC составляет 10–20 В. Входной канал микросхемы IN
Встроенный понижающий резистор 200 кОм. SD имеет встроенный понижающий резистор 200 кОм, который удерживает верхнюю и нижнюю мощные МОП-лампы закрытыми, когда вход остается плавающим.
состояние, выходной ток IO +/- 1,9/2,3 А и принимает пакет SOP8.
3. Поле приложения
* Мобильный источник питания высокое напряжение быстрое заполнение источника питания питания
* Драйвер беспроводной зарядки, контроллер водяного насоса с переменной частотой
* DC-DC источник питания
* Бесщеточный моторный привод
* Усилитель типа класса D высокого давления

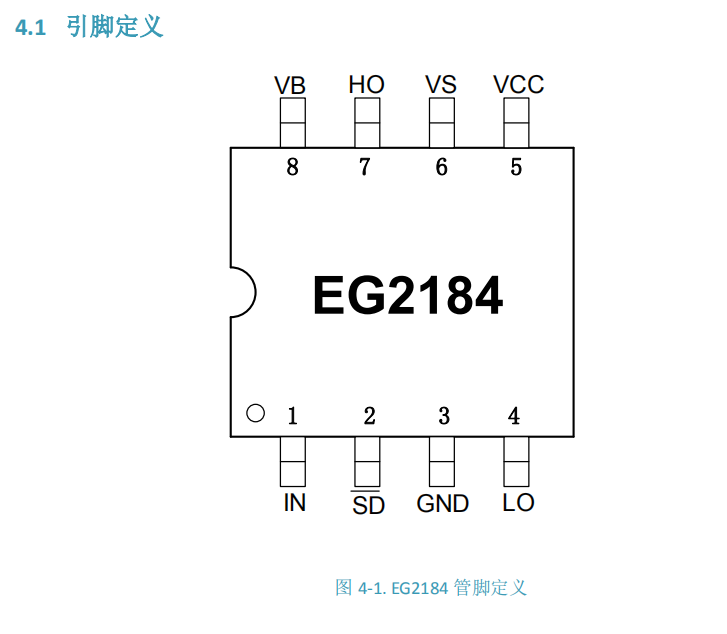

4. Пин

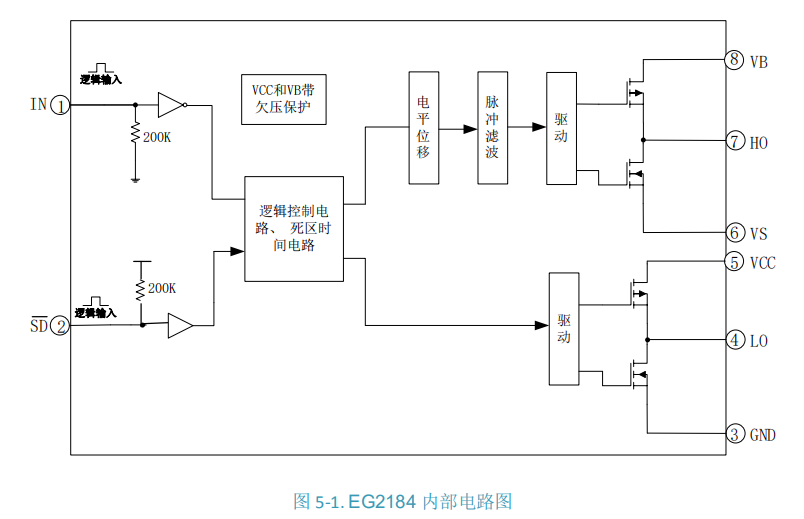

5 структурная блок-схема

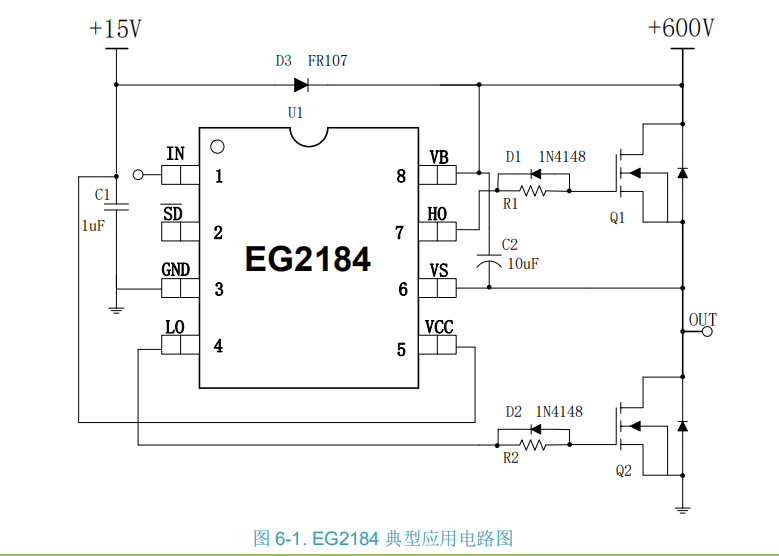

6. Типичная диаграмма применения
Таблица отбора
