NE555 Реле Электрическая электрическая электрическая мощность модуль задержки 1 Второй 5 минут может регулировать движение питания 5-12 В Движение задержки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Проверьте модуль+оболочку

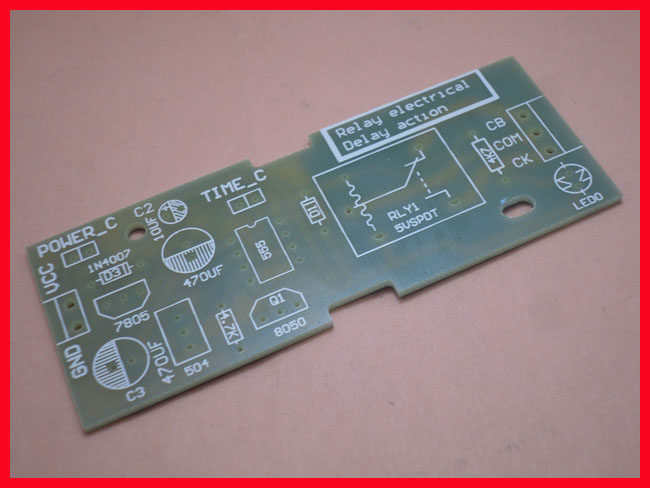

| Цвет: | Переплата пустая плата без устройства, Сварной тестовый модуль, Проверьте модуль+оболочку |
Адрес загрузки схемы схемы (копия в столбец IE Open):
http://pan.baidu.com/share/link?shareid=554720&uk=1161248057
Платаразмер:8,2 см*3,2 см (Длинная ширина)
Размер компонента платы:11CM*3.2CM
Управляющее напряжение:5-12V (после подключения питания задержка начинается)
Удерживая напряжение:250 В AC 10A или 30 В DC 10A
Функция:
Реле.
Состояние выходного переключателя каждый раз:
После того, как питание применяется к мощности (задержка не доступно) в время задержки
Переключить CK и COM отключить и закрыть (действие реле
CB и COM закрыто закрытое закрытое разъединение (действие реле

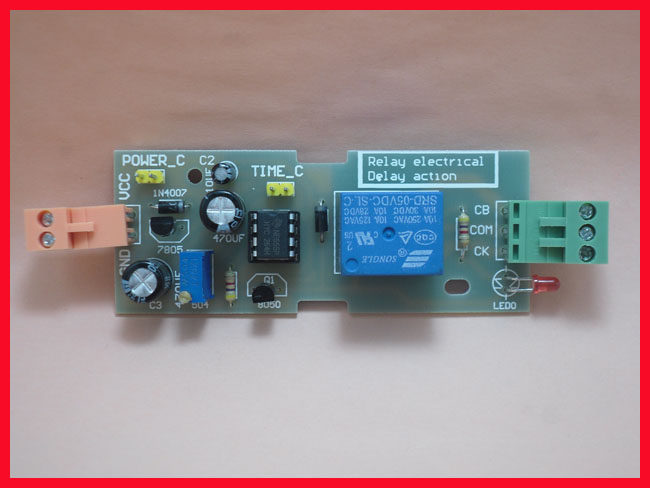

Сварное тестирование модуль Физическая картина:

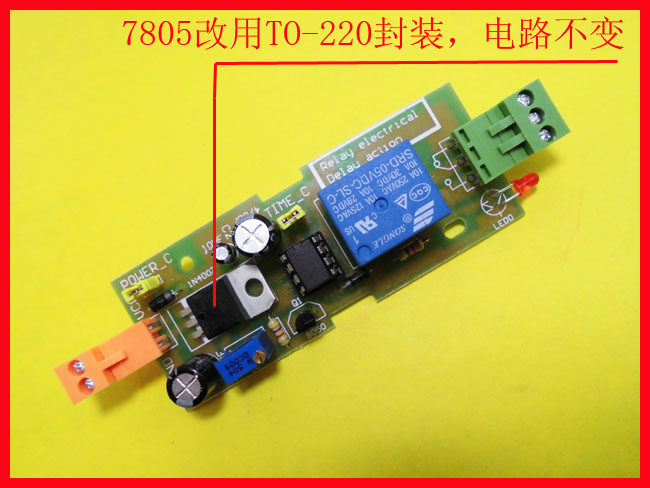

Последний ребенок 7805 изменен с оригинальной упаковки на 92 на 220.Схема схемы не изменилась.

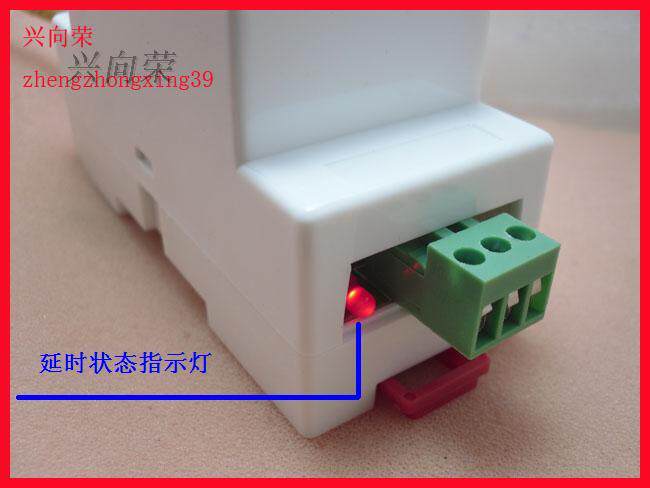

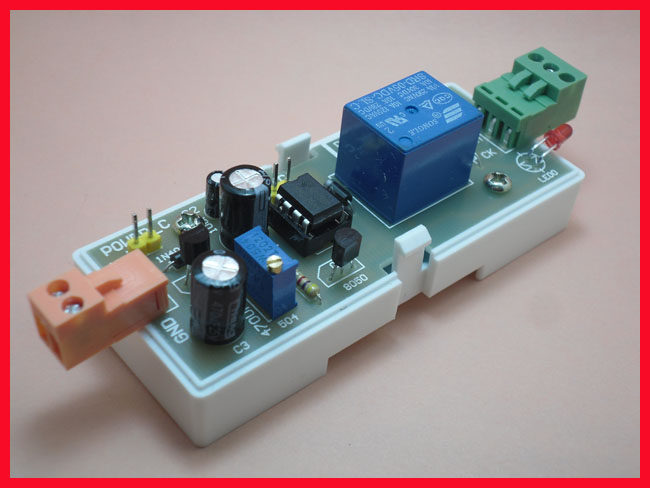

Добавьте изображение за оболочкой (оболочка должна быть приобретена отдельно):
Инструкции по использованию:
Входить:
1. Управляющий сигнал(5-12 В, ток 300 мА)
VCC: контрольный сигнал положительный полюс;
GND: контрольный сигнал отрицательный полюсы;
Управление VCC и GND 5-12V могут быть напрямую.
При входном сигнале 5-7V,Power_c короткая замыкания подключаемости;
При входе в сигнал 7V-12V,Power_c короткая крышка сжимания вылетает;

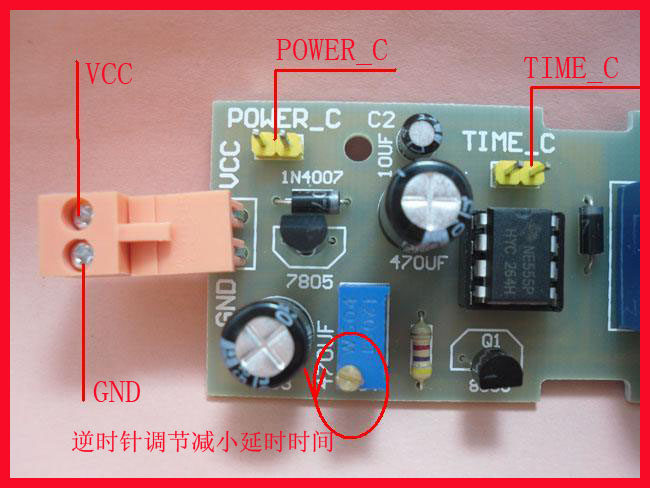

Метод настройки позднего времени:
Включать время для отрегулирования потенциометра, чтобы сократить время задержки;
По часовой стрелке, чтобы отрегулировать потенциометр, чтобы увеличить время задержки;
Чтобы сделать задержку более удобным, схема снова была улучшена, и к старой версии добавляется короткая крышка Circirt (time_c)
Удалите короткую крышку циркута (Time_C) в течение 5 секунд и поместите крышку короткого замыкания времени на время_ от 5 секунд до 5 минут.
Время задержки непрерывно корректируется между 0-5 минутами. 500000*0,001;
