Зал магнитный юг Большой модуль обнаружения магнитный индукционный магнитный полюс невысокий.

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

- Сварная тестирование готовых продуктов
- DIY Bulk (включая плату печатной платы)
- Информация о товаре
- Фотографии
| Цвет: | Купить доски платы за печатную плату в одиночку, DIY Bulk (включая плату печатной платы), Сварная тестирование готовых продуктов |
Адрес загрузки схемы схемы и другую информацию (пожалуйста, скопируйте в столбце IE и откройте его, пожалуйста, загрузите его самостоятельно):
Ссылка: https://pan.baidu.com/s/18bta5qfry7_s9iskuosvog Код извлечения: GAA8 Скопируйте этот раздел и включите приложение Baidu Network Disk Mobile Phone. Еще удобнее работать.
Параметры продукта
Размер: 33 мм x ширина 22 мм
Рабочая напряжение: от 4,5 В до 20 В постоянного тока

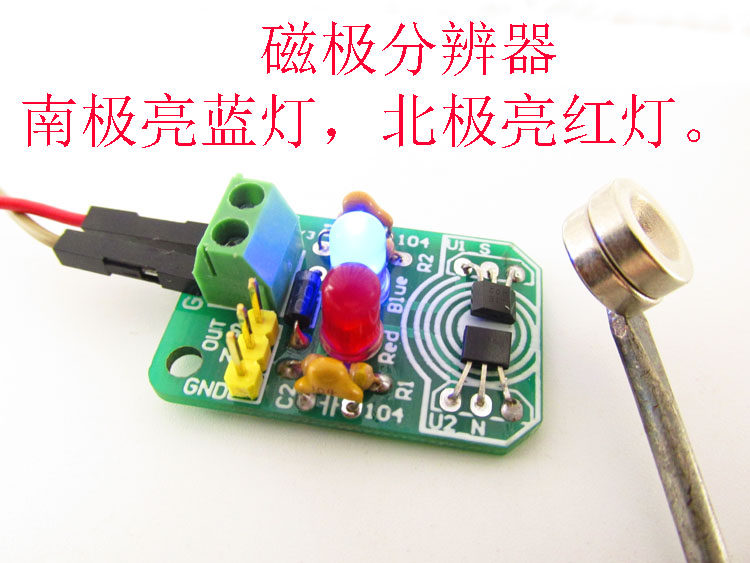

Функция модуля:Северный и южный полюс отличается, Антарктика находится недалеко от ярко -синего света, а северный полюс находится близко к ярко -красному свету.
Ток выходной нагрузки является самым большим:25MA
Диапазон рабочей температуры:-40 до 80 градусов по Цельсию.
Расстояние обнаружения:Это может быть визуально, а сильный магнит может быть около 1,5 см.
Определение интерфейса
VCC: источник питания питания положительный
GND: отрицательный полюс источника питания и источника питания
OUT: выходной сигнал
Антарктида магнита была обнаружена.
Северный полюс магнита обнаруживается, включен красный индикаторный свет, а иглы NIE N выводит низкий уровень;
Когда нет магнита, синие и красные индикаторные огни погашают, а гребные S и N выводят высокие уровни.

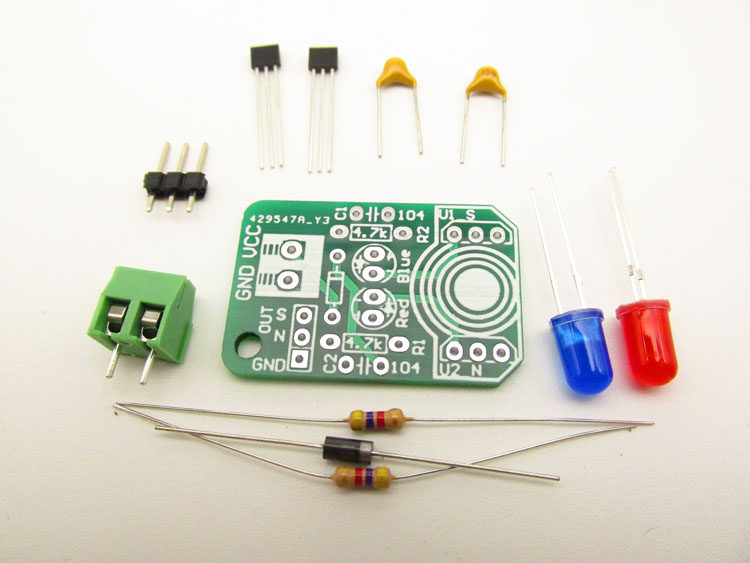

Продукты готового продукта:

СПИСОК СДЕЛКИ (Список доставки):
| Пекартная плата | 1 |
| Зал 44E | 2 |
| KF3.96-2 | 1 |
| 3p иглы | 1 |
| 104 Монатоши емкость | 2 |
| 1N4007 | 1 |
| 4,7K сопротивление | 2 |
| 5 мм синие волосы синие светодиоды | 1 |
| 5 мм красный красный светодиод | 1 |

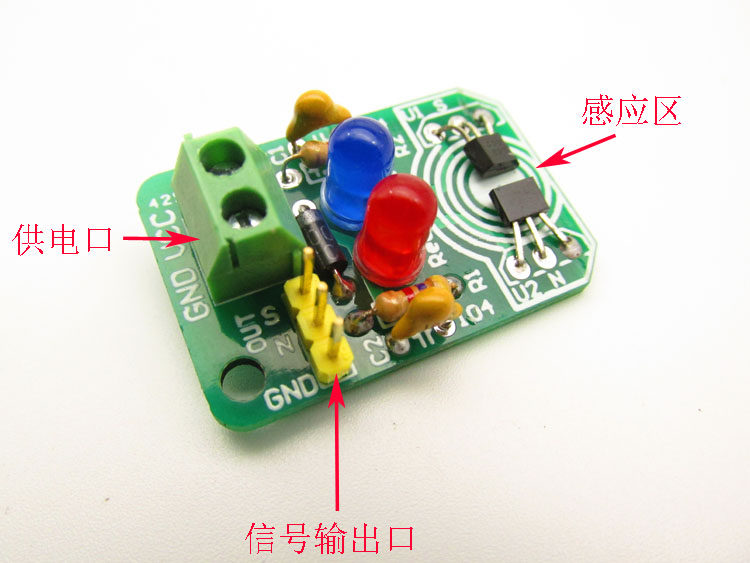

Сделай подарка на объемную доставку Физическая картина:

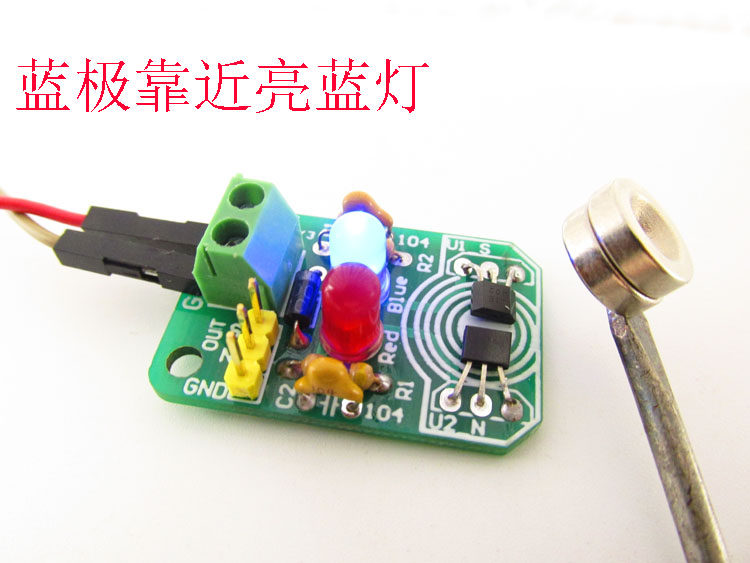

Антарктика близко, ярко -синий свет:

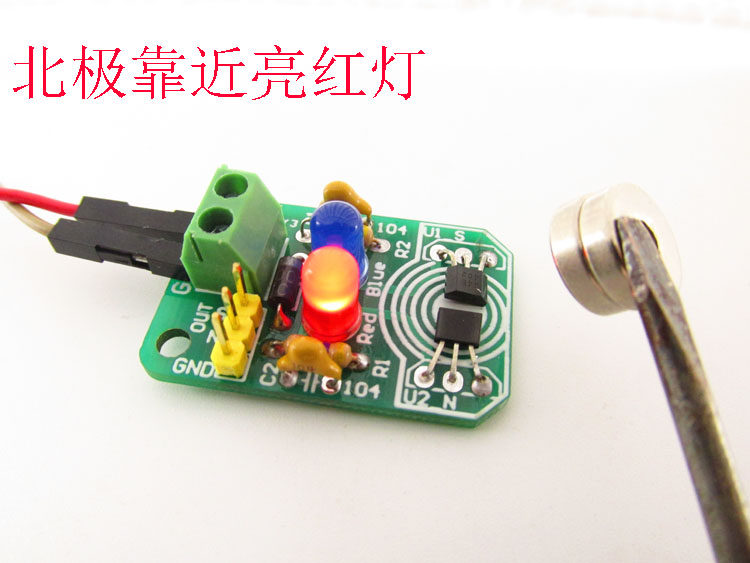

Приближается Северный полюс, красный свет:
