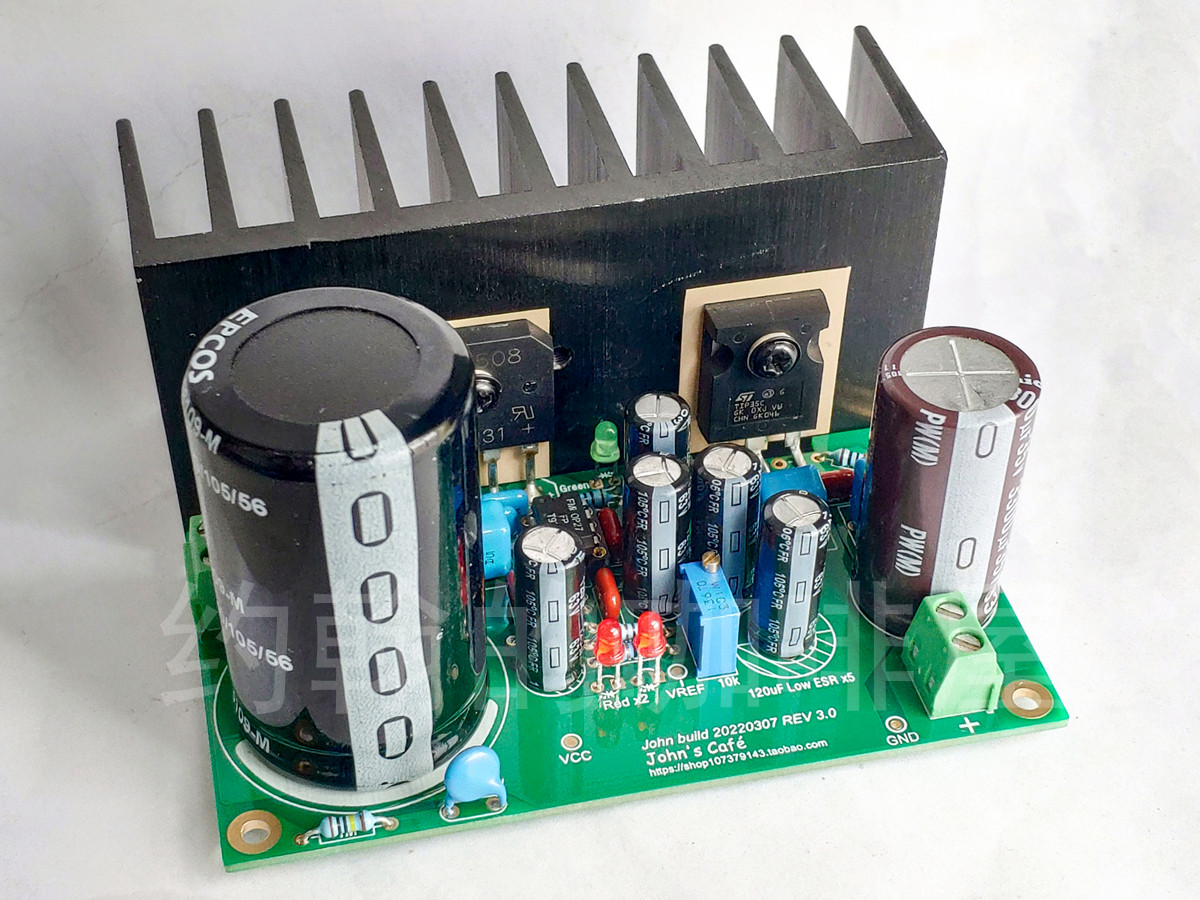

Super Regerulator Super -регулятор Jung 2000 Super -Regulator.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Печатная плата PCB (за исключением радиатора), Комплект (исключая основную фильтрацию, радиатор), 【Заказ】 Продукты (включая рассеяние тепла), Радиатор |
Цены на ПХБ платы выросли во второй половине 2020 года;
Со второго квартала 2021 года растет цены на медь, железо и алюминиевый (PCB, радиатор);
В третьем квартале 2021 года увеличение цены электронных компонентов распространилось на диод;
Во второй половине 2021 года более полугоды электроэнергии ограничивает доску ПХБ, затраты на обработку и периоды доставки;
Этот магазин решает подняться по своей собственной пищеварительной стоимости,Не вступать в переговоры о переговорах, непристойном лицо.
По просьбе большинства друзей SAO, единственной версии питания Super Recurulator 2000 Linear Power Pireting в этом магазине
Положительное напряжение, чрезвычайно низкий шум, ультра -замедленное внутреннее сопротивление и сверхвысокий динамический отклик на основе суперрегниции ЮнгаРегулируемыйЛинейный регулятор
Обычно оценивается, что этот источник питания теплый и живой, а эффект освещения ночью очень хорош!
С момента его выхода в 2018 году он экспортируется в домашние и иностранные, висящие различные три конечные регуляторы, упрощенные версии, сокращающиеся версии, без проблемных устройств разделения и т. Д.
Он был поддержан на выходном объеме 5 В!
При покупке готовой доски для зарубежных покупателей, пожалуйста, не призывайте к доставке.
Зарубежные покупатели, пожалуйста, не призывали к доставке, каждая печатная плата Aud Aud Pro Reads Cycle!
V3.0 Обновление версии:
1. Оптимизированная компоновка, проводка и медное покрытие, а толщина меди объединяется до 2 унций;
Описание классификации продукта:
1. [Пустовая плата PCB] -Напрокат пустая плата печатной платы с 1 сиденьем страховой трубки, включая страхование 10A и 15A, сопротивление, винты, нагревательные наклейки и т. Д. (Например, соответствующие картинки);
2. [Комплект (за исключением основного фильтра, радиатор)] -В случае 2 основных конденсаторов фильтра (вход и выход) и все компоненты, отличные от радиатора;
3.
Пожалуйста, обратите внимание на классификацию при покупке
【Параметры производительности】
Дизайн рейтинг работы Текущий: 8а
Максимальный рабочий ток: 13A (Phoenisn Mkdsn 1,5/2 Разъем.
(Примечание: крупные случаи тока с токами, превышающими 8a, могут потребовать дополнительного увеличения/емкости ввода/подключения ввода/выходного фильтра с большей емкостью)
Наибольшее входное напряжение версии по умолчанию: 32V связь
Версия по умолчанию Регулируемый диапазон: 5-28V DC
Версия высокого напряжения высокого уровня высокого уровня входного напряжения: 55 В коммуникация
Выходная версия Версия Регулируемый диапазон: 12-48V DC
(Входные и выходные параметры комплекта являются версией по умолчанию. Версия с высоким уровнем высокого уровня поддерживает только отдельные индивидуальные готовые продукты.
Версия высокого уровня не упоминается в готовом продукте или наборе!ПересечениеПересечение
Отрегулируйте трубки совместимы с 220, до-3P, до 247 и могут использовать TO-3 труб золота через внешнее соединение
Входной фильтр емкости диаметром максимальная опора 35 мм
Выходной фильтр конденсатор диаметр максимальная поддержка 18 мм
【Параметр печатной платы】
10 см х 5,5 см, толщиной 1,6 мм, зеленые чернила, белый шелковый принт,Медная толстая 2 унции
Совместим с силовым радиатором с длиной 100 мм, высотой 48 мм и толщиной 33 мм
Ключевые слова:
Радиатор радиатора усилителя LM1875 3886 TDA7293 Чистые окислительные волосы Черные открытые отверстия
Этот радиатор рекомендуется для максимизации мощности диссипации: 10 Вт
Ввиду больше имитаций коттеджей в окружающей среде уже существует сокращающаяся версия последующего.ПересечениеПересечениеСварено для использования
Только продают пустые доски, костюмы, готовые доски или настраиваемые готовые доски, которые не могут содержать радиатор и два больших конденсатора фильтра
Не принимайте требования компонента, если вам не нужен этот конденсатор, не нуждайтесь в этом компоненте, этот компонент заменяется этим компонентом
Для особых потребностей, пожалуйста, сравните таблицу BOM (таблица материалов) самостоятельно.
Покупка один за другим может углубить понимание этого источника питания, который способствует будущей сборке
Не хочу платить за готовые продукты, и будьте слишком ленивы, чтобы думать самостоятельно для ленивых людей, пожалуйста, обстановка!
Таблица BOM (таблица материалов) этой печатной платы выглядит следующим образом:
Наша пустая информация о доске/комплекте:
https://pan.baidu.com/s/1hqcu8tvisa6tw97dywcriq
Извлечение кода: Hydw
Дайте принцип юго -суперрегулятора 2 принципиальной диаграммы [для справки】:
Последствия последствий принципа этого продукта продаются в качестве принципиальной диаграммы этого продукта!
Производительность:
Диапазон ввода: 6 ~ 32 В переменного тока
(Также может быть основан наПиковое решение принято после компонента сопротивления компонента и отфильтрованного электричества синусоидальной волны;
При входе в связанную емкость для ввода при 50 В постоянного тока рекомендуется ввести связь ниже 32 В;
Минимальная разница в напряжении ввода-вывода: 4 В (минимум может быть всего 3 В.
Работая диапазон вывода: 5 ~ 28 В (если требуется 5 В, переключитесь на 1N5336 или две серии красных светодиодов)
Рейтинг выходной ток: 8a
Скорость регулировки нагрузки: до 0,1%
Если вам нужен другой диапазон напряжений, вы можете связаться с владельцем в одиночку!
Сварка Приличные инструкции:
1. Согласно параметрам компонента маркера уплотнения платы, параметры компонента могут быть использованы правильно без ошибок.
2. Обратите внимание на все конденсаторы, диод и светодиодные положительные и отрицательные полюсы (светодиодные и электролитические конденсаторные прокладки перевернуты);
3.
4. Стабилизационная трубка водителя также может быть использована в 2-3 светодиодах красного света (4 ~ 6 В).
(То есть, если вы устанавливаете регулирующую трубку, вам не нужно устанавливать светодиод!)
5. 102 Используются конденсаторы рядом с 1 -метровым сопротивлением земли.
6. Пожалуйста, обратите внимание на падение напряжения. к радиатору), светодиодный цвет выходного индикатора может быть произвольно;
7. Когда нагрузка на емкостью заднего уровня большая (емкость большая, а количество конденсаторов велико), она может вызвать ток зарядки мощности мгновенной мощности, а затем сжигать предохранитель. Вам необходимо заменить предохранитель от быстрого до медленного сломанного, или купить другие спецификационные предохранители в соответствии с вашими собственными потребностями;
8. В отношении изменения более низкого выходного напряжения, например, 5 В, в настоящее время VREF не может быть изменен (принцип состоит в том, что напряжение Vout больше, чем напряжение VREF, а светодиод должен быть светясь нормально) Стабилизирующий диод соответствующего напряжения, в то же время выходное сопротивление обратной связи должно изменить сопротивление в соответствии с фактическим напряжением;
9. Используйте MPSA06/56 или MPS8099/8599 в конструкции схемы, установите MPSA06 или MPS8099 на плату и установите на плату MPSA56 или MPS8599.Если вы используете другие модели триода, обратите внимание на заказ ноги BCE.
10. Используйте компоненты (конденсаторы, три -тубы и т. Д.), Помимо дизайна нашего магазина, требует, чтобы покупатель определил параметры и может быть, может ли он быть доступен. , и так далее!ПересечениеПересечение
11. Сопротивление в пустой плате не обозначает значение сопротивления.
12. Ссылка на работники отладки сварки готового продукта: около 40 минут (в качестве справочника осведомлены о материалах для комплектов и квалифицированной сварной технологией;
13. Использование Connector Fenix Mkdsn 1.5/2 Connector.
14. Учитывая, что слишком много людей не будут рассчитывать и выбирать вторичное напряжение трансформатора, предоставьте рисунок ниже в качестве ссылки (в качестве примера приобретите выход 21 В):
Пожалуйста, обратите внимание на разницу между потоковой трубой (обычно отражается в большом токе), и, пожалуйста, обратите внимание на уменьшение напряжения, когда трансформатор увеличивается при увеличении тока нагрузки!Пожалуйста, вычислите тип выбора в соответствии с этим рисунком, наш магазин больше не предоставляет ответы и услуги по расчетам для этого;
15. Не используйте самообеспеченность компонента магазина, и магазин не анализирует и не отвечает на какие -либо сгенерированные неисправности, особенно если компонент не тестируется без строгого тестирования (например, продавец выдал сопротивление 240 тыс. ;
16. Я не знаю принцип OP AMP, не знаю поиска руководства по данным OP AMP, и не понимаю параметров руководства. нестабильность, которая произошла в так называемом беспорядочном транспортировке, наш магазин не делает анализ и ответа (±4.5V может ли OP AMP может работать нормально в цепи с+5 В?Поддерживает ли OP AMP единичную работу по источникам питания?К.
Меры предосторожности:
1. Этот пустой доска DIY требует определенной степени рук -на способности, сварки и знания, связанные с электронными технологиями.Пожалуйста, рассмотрите ваш заказ;
2. Поскольку владелец не может оставаться перед компьютером в любое время, метод удаленной связи не способствует информации об ошибках.Следовательно, существует проблема с проблемой, которую покупатель должен найти причину самостоятельно, или оплачивать доставку, затраты на рабочую силу и плату за материалы, чтобы вернуться в магазин за ремонт;
3. Как только продажа пустой платы будет приварена или олово не будет возвращена;
4. Любой человек или посредник перепродал продукт в процессе продажи этого продукта, если вы не понимаете, не читайте описание продукта, украдите описание продукта и отключите праведность.
5. Purple 2 унции медных тестирования печатной платы Инструменты сварки и возможности сварки.
6.Любая готовая доска размещает заказПосле оплатыВведите производственный процесс, сырой рис, чтобы приготовить зрелый рис, больше не принимайте причины для возвращения!ПересечениеПересечениеБудь человеком, подумайте о том, чтобы разместить заказ снова!
(Возьмите платеж и посчитал, что вы согласились и знаете выше)
Причина неудачи:
(Пожалуйста, убедитесь, что вы используете неповрежденные компоненты, исправляли сварку, установите правильную полярность, а затем выполните анализ неисправности, чтобы избежать тратить время обеих сторон)
1. Выход неверный и не может принести нагрузку
Проверьте, работает ли источник постоянного тока 240R и зеленый светодиод обычно, неверны ли светодиодный цвет и падение давления
[Так что, пожалуйста, не используйте светодиодный цвет и выделение модели!ПересечениеПересечениеЕсли вы не рассчитаете это самостоятельно!Полем
2. Неправильное выходное напряжение
Проверьте, является ли OP AMP поврежден, вставлен и соответствует ли краткосрочным и коротким условиям, является ли эталонное опорное напряжение нормальным, и согласуется ли значение сопротивления FB, чтобы вычислить, является ли это выходным значением, и снят ли вход переменного тока.
Проверьте, не регулируется ли потенциометр после сварки!3296 Регулируемое сопротивление не контролируется идеей пользователя.
3. ненормальное напряжение после нагрузки на выходной полосы (значительно увеличилось или уменьшилось)
Проверьте, устанавливается ли емкость транспортного фильтра, устанавливается конденсатор основного фильтра ввода и выходного сигнала, имеет ли конденсатор снижение емкости, снижения производительности и отказа.
Проверьте, поврежден ли OP AMP и терпит неудачу (особенно OP AMP).
4. После мощности -зеленый светодиод (рядом с радиатором) будет погашено после мигания
Как правило, напряжение, установленное выходным потенциометром, далеко от диапазона (слишком высокого), а потенциометр может снизить выходное напряжение против часовой стрелки.
Ответы на общие вопросы (Q&А):
1. В: Я хочу использовать эту плату для питания компьютера и вывода 12 В.
A: Номинальный ток этой питания составляет 13А.В настоящее время энергоснабжение является идеальным (разницей в давлении 4 В). Потребление энергии составляет 52 Вт, добавьте достаточно мер по рассеиванию тепла.
2. В: Моя разница давления немного велика.
A: Высоковольное разность и большой ток будут генерировать большое энергопотребление.Если ток небольшой, вы не используете TIP35C.Определите модель корректировки NPN в соответствии с используемыми случаями (мощность рассеивания тока напряжения), и в магазине нет обязательств, времени и энергии для обеспечения выбора.
3. Q: Какие трубки наиболее регулируются?
A: [Лучшее] не может быть определена.Лучше всего сказать, рекомендуется купить аэрокосмическое золото -уровне, блокирующее триод.
