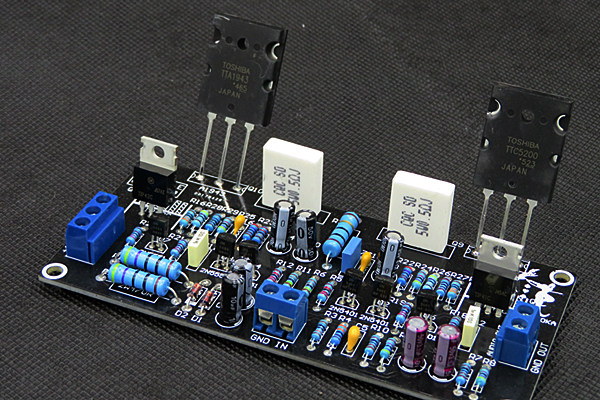

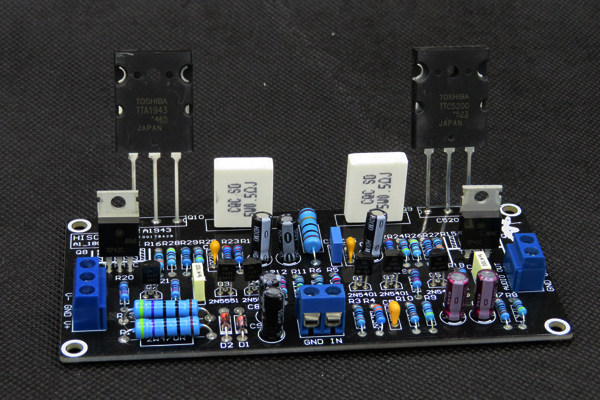

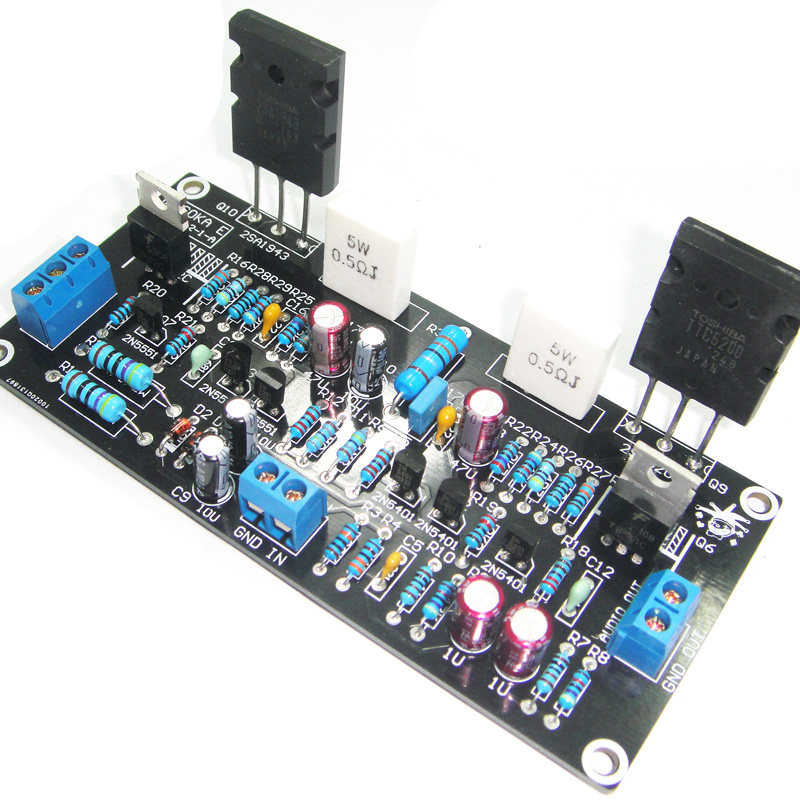

Музыкальный факс A1 Pure Armored Power Component Component Класс 20 Вт.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Двойной канал
- Монохромный
| Цвет: | Монохромный, Двойной канал |
*Силовая плата подключена к использованию питания и рога. Он подходит для людей с определенной электронной фундаментом и практическими способностями. Люди без электронного основания для покупки, пожалуйста, простите меня.
*Продукты по доставке должны соответствовать деталям деталей. Однако небольшое количество электронных компонентов может немного отличаться из -за регулировки партии или параметров, но это может немного отличаться от деталей. ДеКямер для покупки.
*Пока вы можете снимать, есть место. Владелец также может принять его. Наши товары отправляются непосредственно отделом продаж производителя, поэтому мы отправляем его в течение 72 часов. Как правило, за день до 16 часов на День, заполните распределение дня в 20 часов. Вместо того, чтобы отправить, если мы не сможем отправить в тот же день, мы отправим его вам как можно скорее.После отправки он может быть доступен в течение трех -пяти дней.Если вам нужно, извините, вы не можете принять свое напоминание, поэтому, пожалуйста, простите меня за вашу красоту и красивую и подождите.
Основные моменты продукта:
*Бен Гонг Панер“ музыкальный факс A1” дизайн, двухканальный независимый;
*Линия освобождена от отладки, напряжение питания широко, и она очень подходит для большинства энтузиастов;
*Используя небольшой заземление, сильный и слабый сигнал разделяется линией, а статический шум чрезвычайно мал;
Параметры продукта:
*Входное напряжение: AC Double 15-24V (необходимо быть фильтрованием для подачи питания в пластины питания), трансформаторы выше 150 Вт или более;
*Размер платы: 120 мм&Время; 55 мм, толщина 1,6 мм стеклянная волокна FR-4, диаметр фиксированного отверстия 3 мм;
*Выходная мощность: 20 Вт;
*Статический ток: 800 мА (DC Dual 25V);
*Выходное сопротивление: 4-8 евро;
*Общее гармоническое искажение: 1 кГц<0.004% 20kHz<0,25%;
(Две части должны взять две части)
Эта машинная линия относится к британской знаменитой машине“ музыкальный факс A1” и дизайн, известный музыкальный музыкальный качество звука Fax A1 очень гладкое и нежное, звук круглый и теплый, высокая частота гитара и фортепиано, а высокий уровень предела -это хорошо, воздух полон; прослушивание Смелый, средний частотный человеческий голос может быть описан как основной момент.

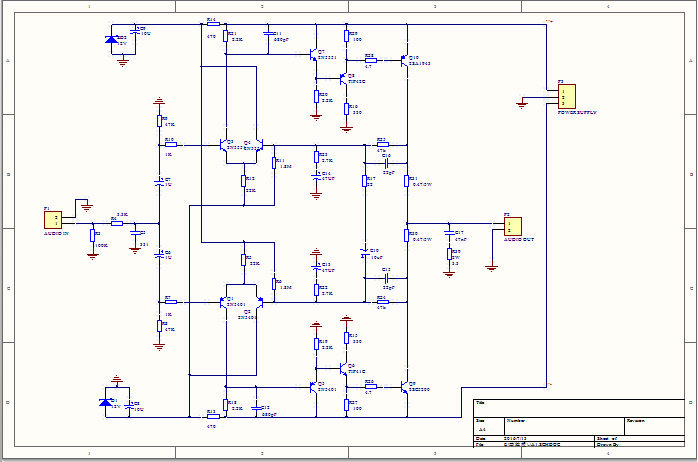

Музыкальная схема схема усилителя факса A1
Музыкальный факс A1 - это усилитель мощности типа A, который принадлежит к установленному выходному типу, имеет высокий выходной импеданс и имеет относительно большую динамику.Компонент точно установлен. Его можно использовать обычно без отладки. Диапазон напряжений питания широкий: AC AC Double 15V-Double 24 В. Рекомендуется двойным 21 В. Обратите внимание на исправление фильтрации для питания питания. Индикатор Xiaojia.
Обратите внимание, что для этой заслуги требуется внешняя плата потокового фильтра, то есть требуется вход питания с двойным DC.(В нашем магазине есть плата -фильтровая плата выпрямителя для продажи)
В трубе усилителя используется исходная импортная лихорадка 2SA1943/2SC5200. После строгого спаривания цена высока, но она ни в коем случае не сравнится с китайскими товарами. Качество надежно.

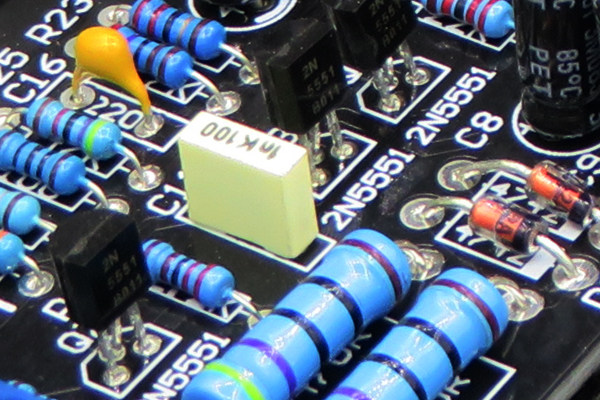

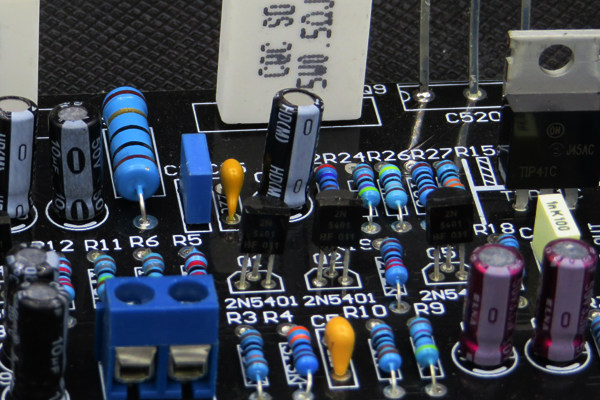

① Связанная емкость использует серию Elna Purple Red Red Red Silmic Brown God Series без полюсных конденсаторов; ② Сопротивление использует металлическую пленку с низким уровнем шума пяти -коррового сопротивления кольце 2N55551/2N5401 (должно быть строго сочетаться); ④ конденсаторы и другие конденсаторы используют Elna, японское химическое вещество, сименс и другие импортированные конденсаторы;

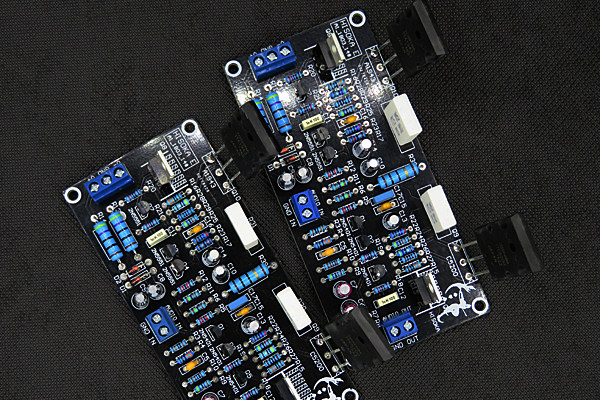

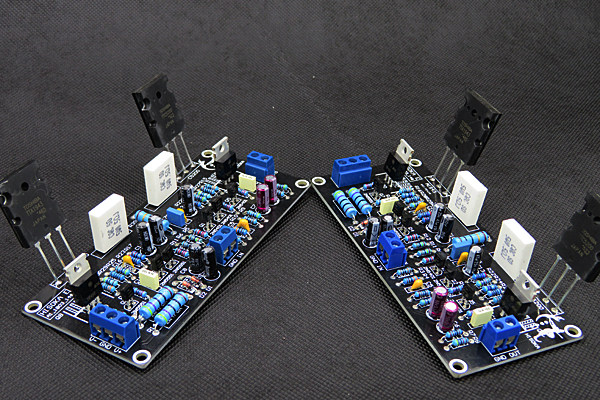

Обратите внимание, что есть две доски для двойного канала!
Сила класса A удивительна. Чтобы эффективно справляться с проблемами рассеяния тепла, усилитель мощности класса A должен использовать большой радиатор.Из -за своей низкой эффективности источник питания должен быть в состоянии обеспечить достаточный ток.Благодарность питания усилителя класса A 20 Вт имеет емкость не менее 100 Вт усилителя AB.
Конечно, если вы чувствуете, что лихорадка слишком велика, вы также можете изменить ее на AB. Вам нужно только установить R6 и R11. В настоящее время ток составляет около 200 мА.
Меры предосторожности:
1. Двойной точный источник питания, вход постоянного тока на входе постоянного тока, чтобы указать положительный электрод, V-индейкает отрицательный электрод, пожалуйста, не отвечайте на неправильную полярность питания, чтобы избежать повреждения линейной платы;
2. При аудио входе указано вход сигнала GND указывает, что заземленная линия экранирования;
3. В выходе на аудио указывается аудио -вывод, GND представляет общую линию заземления;
4. Когда санкемная трубка 5200/1493 и триод TIP41/42 сварены, приведите ее на радиатор, а затем приварены, чтобы избежать проблемы положения установки отверстия и нагревания.
5. После установки установки, пожалуйста, проверяйте несколько раз несколько раз, чтобы увидеть, есть ли короткие замыкания, виртуальная сварка и другие проблемы;
6. Не подключайте динамик сразу после питания -он. Сначала используйте мультиметр для измерения выходного конца. Напряжение означает нормальное в пределах 20 милливол.
7. A1 -это машина класса A. 8 -Euro -pure Class 20W эквивалентен выходной мощности 120 Вт класса AB.
8. Если считается, что слишком жарко, чтобы его можно было изменить на класс A и B, можно не устанавливать R6 и R11. В настоящее время ток составляет около 200 мА.
9. Во время теста мощности должен быть установлен радиатор.
10. Входной сигнал должен использовать линию сигнала с экранирующей сетью и эффективно подключить источник звука. В то же время плата помещается в металлическое шасси, чтобы избежать помех.
