6N1 Гибриды желчного камня, четырехканальный усилитель 12 В бустер -транспортный автомобиль Электронный усилитель трубки желчный пузырь
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
*Силовая плата подключена к использованию питания и рога. Он подходит для людей с определенной электронной фундаментом и практическими способностями. Люди без электронного основания для покупки, пожалуйста, простите меня.
*Продукты по доставке должны соответствовать деталям деталей. Однако небольшое количество электронных компонентов может немного отличаться из -за регулировки партии или параметров, но это может немного отличаться от деталей. ДеКямер для покупки.
*Пока вы можете снимать, есть место. Владелец также может принять его. Наши товары отправляются непосредственно отделом продаж производителя, поэтому мы отправляем его в течение 72 часов. Как правило, за день до 16 часов на День, заполните распределение дня в 20 часов. Вместо того, чтобы отправить, если мы не сможем отправить в тот же день, мы отправим его вам как можно скорее.После отправки он может быть доступен в течение трех -пяти дней.Если вам нужно, извините, вы не можете принять свое напоминание, поэтому, пожалуйста, простите меня за вашу красоту и красивую и подождите.
Основные моменты продукта:
*Передняя часть схемы использует двойную электронную трубку -NN1 для формирования входного усилителя цепи. и хороший переходный ответ.
*Вход платы использует питание постоянного тока 12-15 В. усилителя.
*Используйте источник питания автомобиля 12 В или питание переключения 12-15 В, устраняя громоздкий высоковольтный источник питания и схема фильтра усиления питания;
*Конструкция линии настройки передней стадии -это ослабленная сеть контроля тона. Компонент потенциометра и периферического сопротивления представляет собой сеть управления управлением тройной тройной Функция звука. И более подходящая для современного аудио.
*Плата с управлением функцией ACC, чтобы связать интерфейс ACC и строку управления ACC на автомобиле, и в то же время доска платы перемещается в“ACC&Rdquo; и может открыть режим ACC.Переключать“ON&Rdquo; Destiny -это режим не -ACC, и вы можете работать над подключением источника питания 12 В.
*Используйте немного заземления, нагрузки, выходной группы компенсации и низкоуровневого заземления (группа низкого уровня)—— Места обратной связи и ввода, переосмыслить в точку через разные пути и отделить линии сильных и слабых сигналов, и статический шум очень мал;
*Конфигурация компонентов, конденсаторы сцепления принимают лихорадные конденсаторы, такие как серия MKP, конденсаторы обратной связи используют электролитические конденсаторы Elna Gold, пять колец с точностью на 1 %. -seal высококачественный потенциометр, который предназначен для лихорадки;
Параметры продукта:
*Входное напряжение: DC 12-15, 10a или более (батарея или переключатель питания постоянного тока);
*Выходная мощность: 60 Вт+60 Вт+60 Вт+60 Вт (четыре звука);
*Выходное сопротивление: 4-8 евро;
*Размер платы: 164 мм&Время; 80 мм, 1,6 мм стеклянная волокна FR-4, диаметр фиксированного отверстия 3 мм;
*Потенциальное расстояние: 24 мм.
Входной платы использует питание постоянного тока 12-15 В. красиво, а желчный вкус может сделать DIY Production.Когда источник питания питается от источника питания, ток должен быть более 10А, в противном случае он не может использоваться из -за недостаточной энергии.
Передняя часть желчной части схемы использует двойную электронную трубку -nn1 для формирования усилителя ввода схемы. Она работает в состоянии класса А и обратной связи с тоном. У нее выдающиеся преимущества, такие как высокий входной импеданс, большой динамический диапазон, и хороший переходный ответ.
Аудио входная линия сигнала должна быть линией сигнала с экранирующей сетью, а плата должна быть установлена на металлическом корпусе. В то же время заземление подключено к корпусу с помощью провода (может быть светодиод из провода заземления звука ), в противном случае шумовые помехи могут быть введены.Если вы используете деревянные доски или акриловые платы в качестве нижней пластины, постарайтесь как можно больше поднять доску, держаться подальше от нижней пластины или добавить слой оловянной фольги к нижней пластине и подключитесь к земной точке платы с помощью провода, чтобы избежать помех.

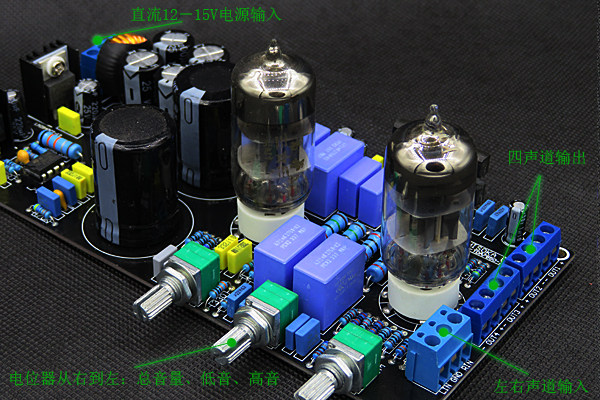

Линия настройки передней стадии предназначена для управления сетью ослабленного тона. Потенциометр и элемент периферического сопротивления представляют собой сеть управления тройным управлением. Другой потенциометр и элемент сопротивления периферического сопротивления представляют собой сеть управления сабвуфером, так что плата имеет высокий и низкий Функция звука. Более подходит для современного аудио.Потенциометр справа налево: общий объем, бас, высокие тройки

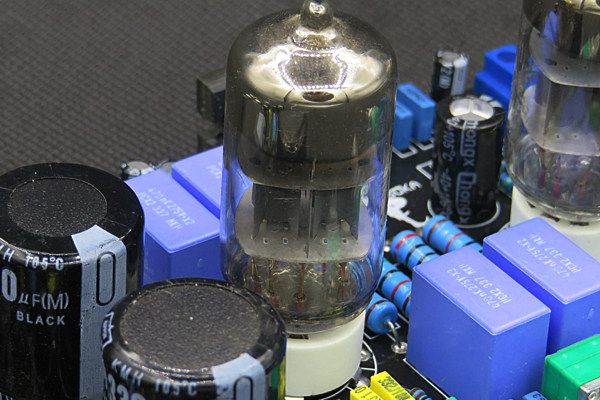

В электронном трубе используется электронная трубка инвентаризации 6N1. Параметр 6N1 более подходит для работы в состоянии питания с низким содержанием напряжения. Четырехно -канальный канал IC. Общий звук усилителя мягкий и деликатный.
Плата с управлением функцией ACC, свяжите интерфейс ACC и ссылку на линию управления ACC на автомобиле и в то же время перенести плату до платы на“ACC&Rdquo; и может открыть режим ACC.Переключать“ON&Rdquo; Destiny -это режим не -ACC, и вы можете работать над подключением источника питания 12 В.
Схема подключения усилителя
Меры предосторожности
1. Плата усилителя мощности использует источник питания постоянного тока, ток составляет не менее 10А, источник питания делится на положительные и отрицательные электроды, клемма 12 В проводка означает соединение положительного источника питания, а GND указывает, что отрицательный источник питания подключен.

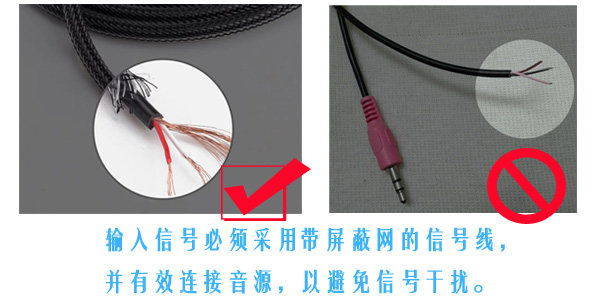

2. Входной импеданс переднего уровня желчи высокий. Входной сигнал должен использовать линии сигналов с экранирующей сетью и эффективно подключать источник звука. В то же время звуковое заземление надежнее для подключения шасси, чтобы избежать помех.
3. Плата использует повышающий источник питания для обеспечения уровня переднего уровня, а электронные трубные трубки и емкость периферийного сопротивления имеют высокое напряжение. Пожалуйста, обратите особое внимание на безопасность при использовании.
4. Плата с управлением функцией ACC, связуйте интерфейс ACC и строку управления ACC на автомобиле и в то же время перенести плату до платы на“ACC&Rdquo; и может открыть режим ACC.Переключать“ON&Rdquo; Destiny -это режим не -ACC, и вы можете работать над подключением источника питания 12 В.
