Вентилятор, контроллер, беззвучная панель управления, батарея, схема, 220v, дистанционное управление
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Последнее: цена снижена, но некоторые ненужные компоненты больше не будут заменяться. Замене подлежат только наиболее критичные из них, такие как высоковольтные конденсаторы, конденсаторы стабилизации напряжения 15 В и т. д. В подарок также передается электронная доска.Если вам это нужно, вы можете связаться с нами и сфотографировать вещи в зоне подарков по цене 3 юаня!

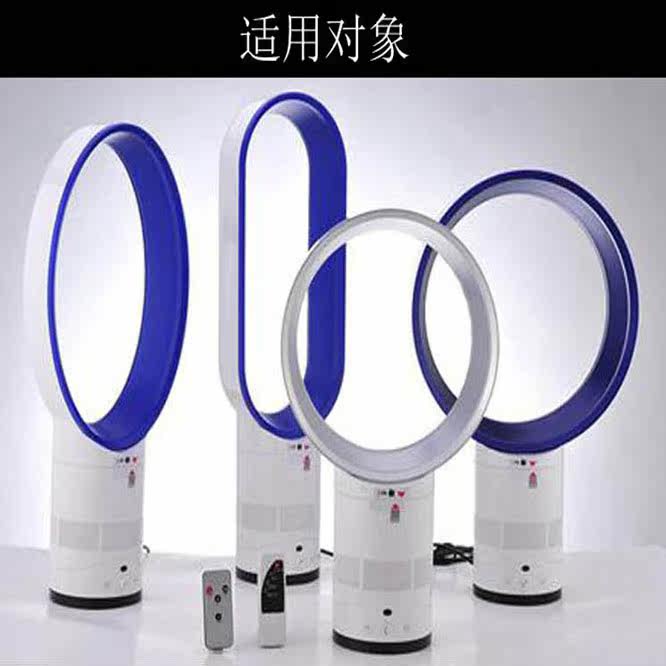

Универсальный контроллер безлопастного вентилятора, модель с большим чипом!Описание смотрите на главном изображении.Качество стабильное. Настоятельно рекомендуется купить обновленную версию, обе стороны будут чувствовать себя комфортно.Потому что в самой схеме конструкции платы драйвера отечественного безлопастного вентилятора нет ничего плохого, но компоненты необходимо улучшить!
Перед покупкой проверьте, имеют ли ваши оригинальные большие и маленькие доски те же характеристики, что и у нас.Специально измерьте мотор. Убедитесь, что сопротивление между проводами 3 и 2 двигателя одинаковое, а погрешность находится в пределах 1 Ом.

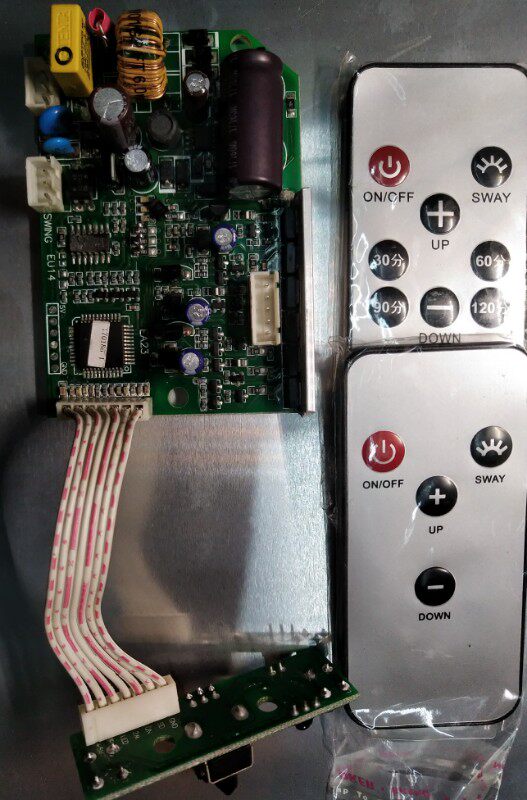

В стоимость входит: один модифицированный контроллер, два пульта (один без таймера) и две батарейки 2032.
В эту цену входят два пульта дистанционного управления и батареи, все из которых электролитически заменены импортными конденсаторами, ключевые конденсаторы заменены долговечными низкоомными конденсаторами, добавлена защита от перехода через ноль, добавлена защита 13 В 5 В и добавлены алюминиевые радиаторы !!!
Последние улучшения: около 20 компонентов были грубо заменены или добавлены!!!Вы можете ознакомиться с используемыми компонентами. Возможно, Dyson не обязательно использует такие хорошие конденсаторы!Но они продают пульт за 200 юаней!Ремонт стоит сотни долларов.Замена платы должна стоить несколько сотен.
1Замените одним высоковольтным конденсатором, по умолчанию — Nichicon 400V33UF.Он предотвращает взрыв двух оригинальных конденсаторов на 200 В и после выпрямления может достигать напряжения 340 В! Двойной электролиз легко вывести из равновесия, так что добавьте бытовой электролиз, понимаете.
2. Ключевые конденсаторы в низковольтном источнике питания заменены высококачественными химическими конденсаторами и долговечными конденсаторами с черным алмазом.Понижающая часть постоянного тока 13 В является уязвимой частью бытовых безлопастных вентиляторов. Теперь мы используем высокочастотные долговечные конденсаторы, срок службы которых более чем в десять раз превышает срок службы оригинальных конденсаторов.
3. Кроме того, чтобы предотвратить повышение напряжения при неисправности AP8012, добавьте трубку регулятора напряжения для защиты 13 В и 5 В. Кроме того, замените взаимную индуктивность переменного тока 220 В катушкой из медного провода и добавьте предохранитель на 1 А. Честно говоря, это более хлопотно.
4. Добавьте защиту от перенапряжения в схему обнаружения перехода через ноль, чтобы предотвратить случайное повреждение LM339 или конденсатора фильтра.Другая причина высокой степени поломки машин отечественного производства заключается в том, что цепь перехода через ноль легко повреждается. Если эта часть цепи повреждена, двигатель будет вибрировать, а затем не будет вращаться без запуска. Теперь добавлена защита для предотвращения подобных проблем.
5. Добавьте радиатор и замените управляющие конденсаторы на долговечные высокочастотные конденсаторы с черным алмазом.
6. Встряхивающая головка может легко сломаться. Добавьте тиристор оптопары, чтобы уменьшить вероятность повреждения. Кроме того, функция качающейся головки в принципе не гарантируется, поскольку, если она сломается во время использования, она будет повреждена, поскольку ваш двигатель сгорит.
7. (Примечание: если вы знаете, что приемная трубка вашей платы такая же, как у меня, вы не будете обновлять ее на этом этапе, поскольку в этом нет необходимости). Различные панели управления могут иметь два положения приемной трубки, оба из которых установлены для непосредственного использования пользователями.
8. Особые указания по пультам: Эти два пульта не выгодны!Я не могу протестировать пульт дистанционного управления, отправленный вам при доставке, и на него не распространяется гарантия.У одного из них нет таймера, а у другого есть кнопка времени.Оригинальная батарея 2025 может иметь недостаточную мощность, поэтому в комплект поставки входят две дополнительные батареи 2032.
------------------------------------------------------------------------------------------

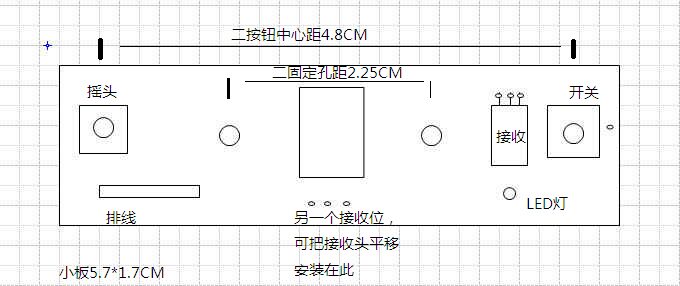

Общее описание платы: основная плата имеет размер около 83*57 мм, с тремя крепежными отверстиями; Маленькая доска размером около 57*17 мм, с двумя крепежными отверстиями. Основными различиями в применении разных плат являются длина ручки потенциометра этой платы и положение инфракрасного приемника. Потенциометр моей платы имеет высоту около 15 мм, высота пластиковой ручки — около 6 мм. Инфракрасный приемник обычно находится на стороне переключателя, но некоторые находятся на стороне потенциометра.Обратите внимание, что две позиции приема на самом деле соединены. Просто переместите штифты приемной головки и приварите их. Если вам нужна совершенно новая приемная головка, вы можете купить специальную продукцию в нашем магазине.
