DC 220V имеет функцию Function Function Function Function Function Poard Controller Controller Motor Controller 4N60 Power Tube
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Как им пользоваться неизвестно! Возврату и обмену после продажи не подлежит!

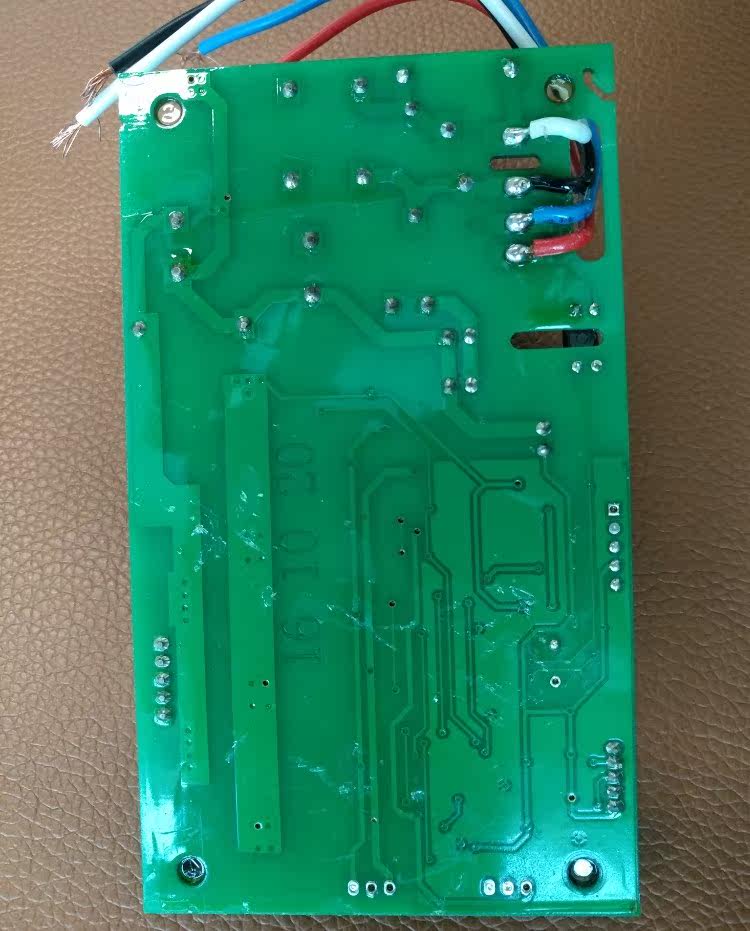

Я проверил это, добавив 220 В переменного тока и двигатель Холла. Индикатор мигает, а двигатель время от времени движется, что означает, что с платой нет серьезных проблем и MCU в порядке.Его можно использовать для привода мощных двигателей Холла. Материалы, используемые в этой плате, намного лучше, чем обычная плата управления безлопастным вентилятором стоимостью 40 юаней.

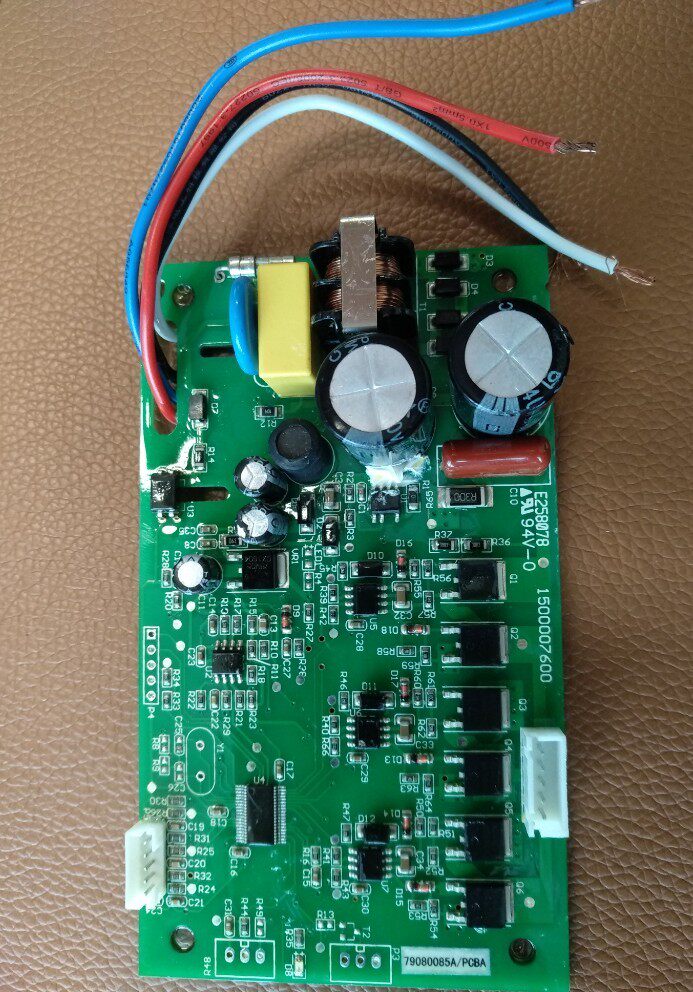

Главный блок управления XC846;
MOS — шесть 4N60, ток которых в два раза превышает ток MOS-трубки обычного контроллера безлопастного вентилятора;
Имеется интерфейс Холла, поэтому его нельзя использовать напрямую в двигателях без Холла;
В дополнение к интерфейсу двигателя и Холла имеется также интерфейс потенциометра. Потенциометр на нем не припаян. Я пришлю вам оригинальный безлопастной потенциометр вентилятора 10K, который выглядит грязным и маслянистым;
Остальные интерфейсы неизвестны. Какой P3 следует использовать для управления выходом. На передней панели находится небольшой резистор и транзистор. Другой интерфейс P4 может использоваться для связи с MCU или подключения к переключателю панели управления, поскольку я не могу найти, где подключен переключатель включения.
