Защитная батарея, 8v, 11, 1v, 12, 6v, 10A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Примечание. Три строки 12,6 В тройная плата по защите литиевых аккумуляторов, новый продукт, будет возвращена после олова или заказа!ПересечениеПересечение
Этот модуль используется для защиты литийного батареи и не может заменить зарядное устройство.
Главный IC использует исходный импортный компонент.Он имеет защитные функции, такие как перезарядка, перегрузка, перегрузки, короткий цикл и ток непрерывного разряда 10А для трех секций серии голов 18650, хорошей сварки, 10K NTC.Пересечение
Реальная измеренная защитная плата Перезарядное напряжение защиты: 12,65 В
Реальная измеренная защитная плата над положением напряжения защиты: 8 В
Максимальный зарядный ток≤3a
Реальное измерение самооценка тока: 32UA
Максимальный ток непрерывного разряда: 10a
Вес: 3 грамма

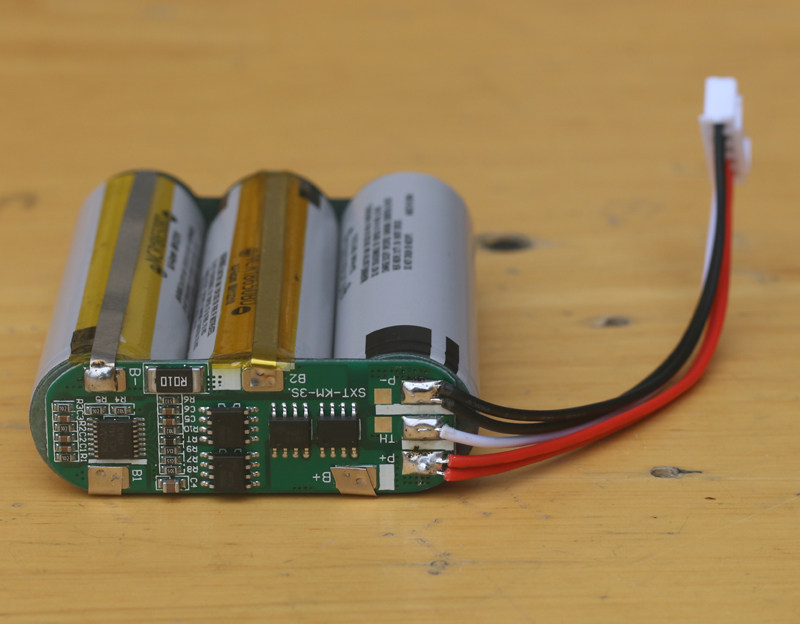

Метод проводки:
(1) B-: подключите отрицательный электрод аккумулятора
(2) B1: раздел 1 и раздел 2 строка батареи "Подключение 3.7V"
(3) B2: раздел 2 и раздел 3 строка батареи "Connection 7.4V"
(4) B+: подключите положительный электрод аккумулятора
(5) P+: Положительный полюс в зарядке и сбросе
(6) P-: отрицательный полюс порта зарядки и разряда
(7);

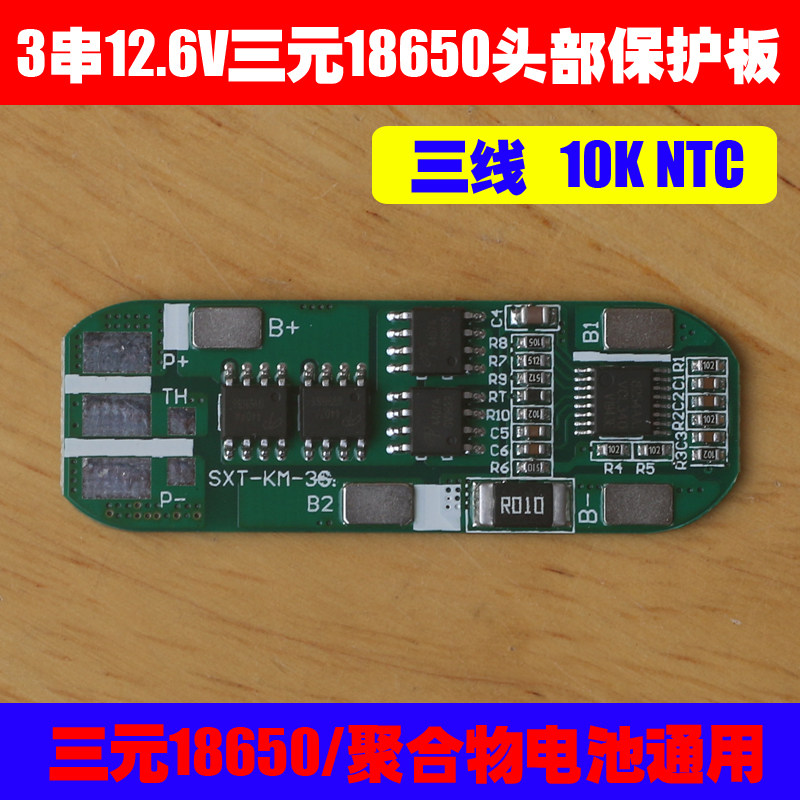

Фронт защитной доски был застрелен:
Настоящий выстрел на задней части защитной доски:
Фактическое самооценка тока составляет 32,82UA

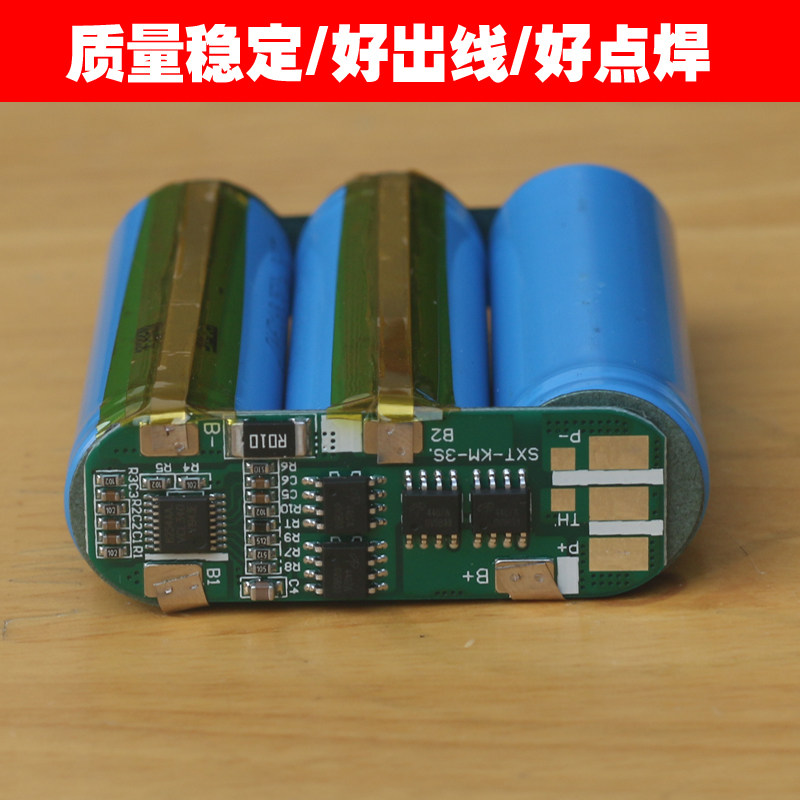

Три куча защитных плат, лучшая сварка
Приложения:
Подробные технические параметры
один,Область применения:
Эта книга технических спецификаций применимаSXT-KM-3SДоска для защиты аккумулятора
два, Параметры производительности защитной платы: (см. Книгу соответствующей компонентной технической спецификации, тест при 25 ° C при комнатной температуре, относительная влажность ≤90%)
Тестовые задания | Min | Typ | Max | Unit | |
Входное напряжение (B+и B-BY) | 2 |
| 24 | V | |
Защита напряжение защиты | 4.22 | 4.25 | 4.28 | V | |
Напряжение выпуска перегрузки | 4.10 | 4.15 | 4.20 | V | |
Чрезмерное время задержки защиты |
| 1000 | 1500 | ms | |
Сверх -времени защитное напряжение | 2.62 | 2.7 | 2.78 | V | |
Воспроизвести напряжение выпуска | 2.9 | 3.0 | 3.1 | V | |
Пройти время задержки |
| 100 | 150 | ms | |
Защита от сверхтока |
| 15 | 20 | A | |
Время задержки защиты от перерыва |
| 10 | 15 | ms | |
Крыжительный ток |
| 12 | 30 | uA | |
Защитное Совета Внутреннее сопротивление |
|
| 60 | mОм | |
Защита короткого замыкания | Да, самостоятельно | ||||
Короткое время задержки защиты | 100 | 300 | 600 | us | |
Максимальный диапазон рабочей температуры | -40 |
| +80 | ℃ | |
Три: линейная диаграмма
Четыре: принципы
