3,3 В модуль с низкой мощностью 433
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 315 частота, 433 Частота |
Номер продукта:RM08-3.3V

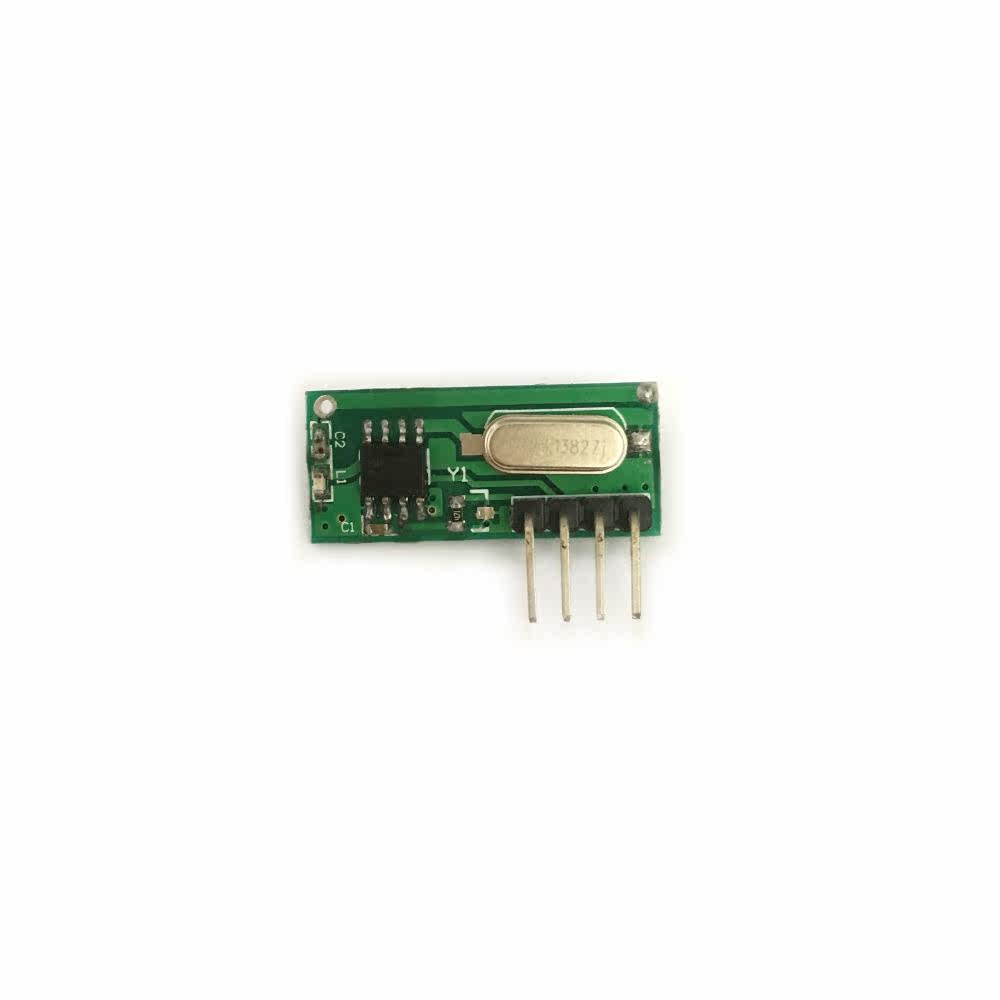

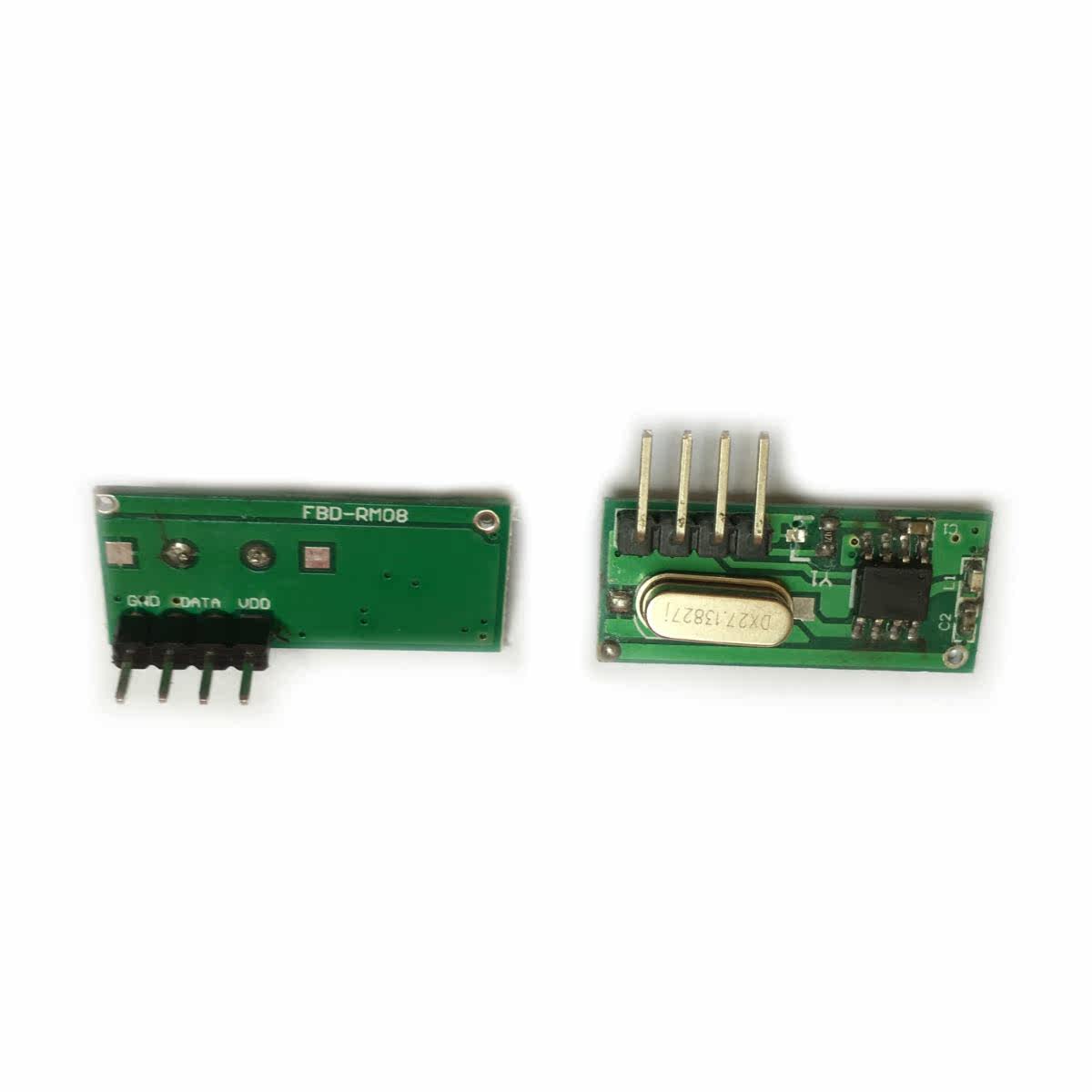

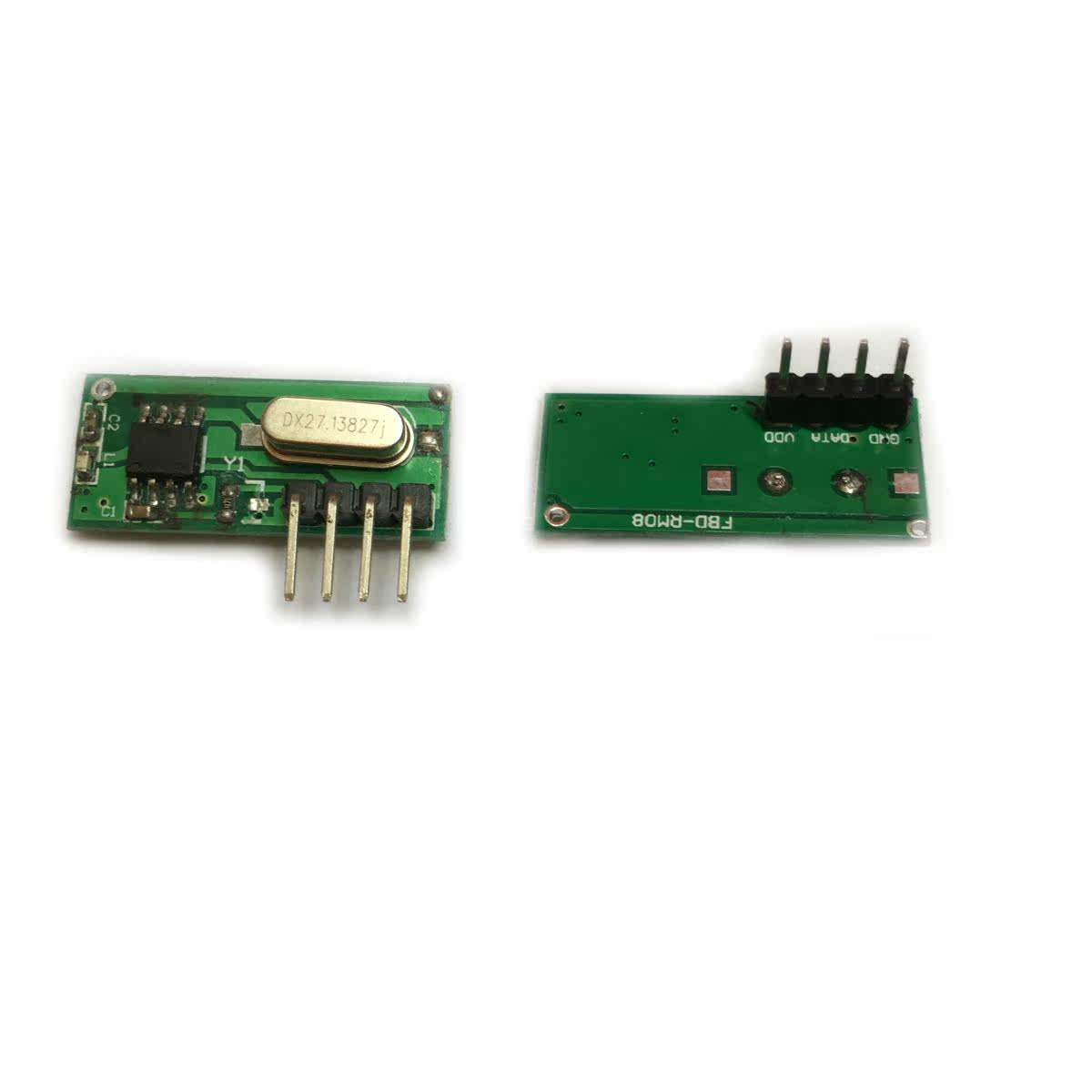

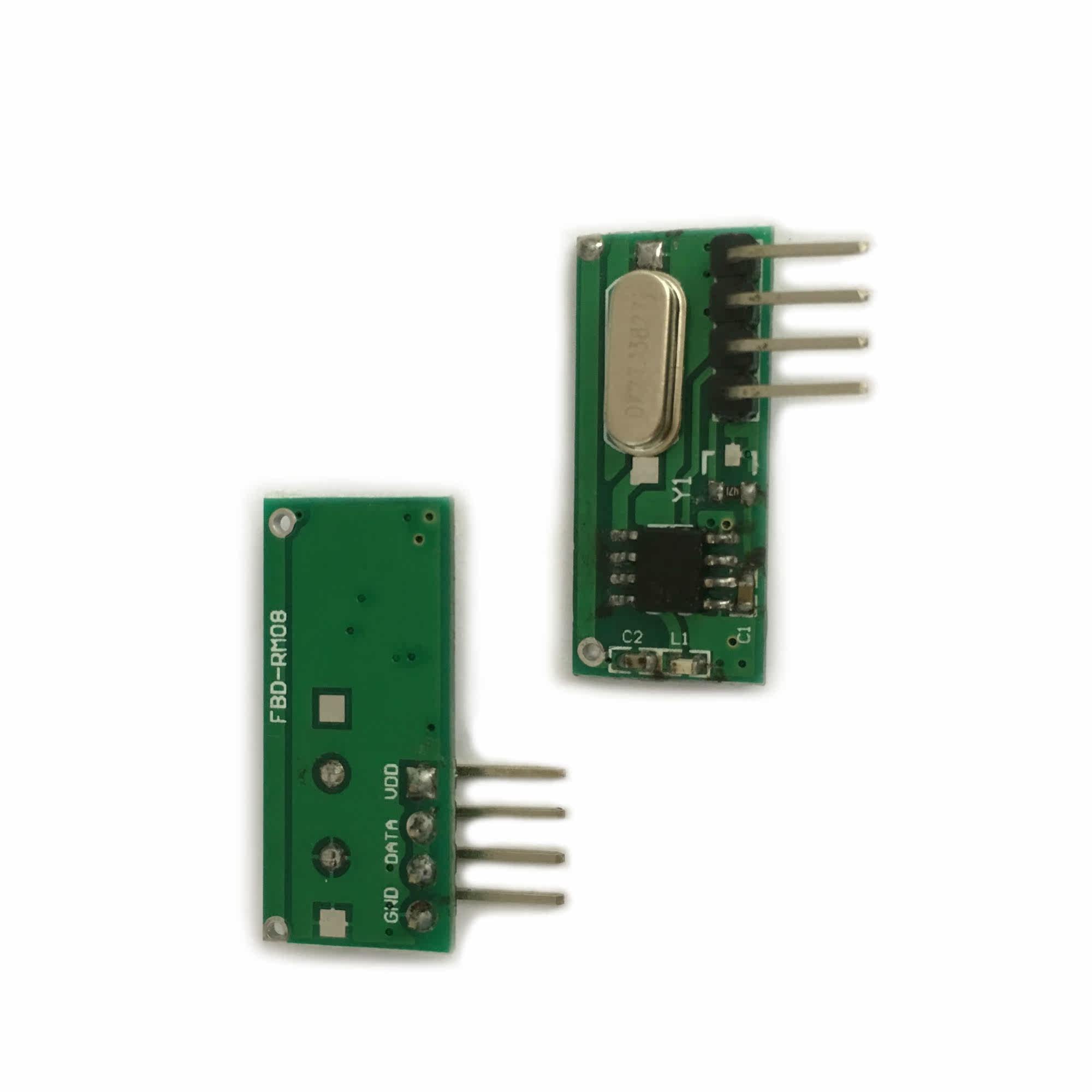

наименование товара: 3.3высокая частотасупергетеринПриемный модуль
1. Технические параметры
Рабочее напряжение (v): DC3.3V
Статический ток (MA): 3,3 мА (315 МГц) 3.8MA(433MHZ)
Метод модуляции: амплитудная модуляция (ОК)
Рабочая температура: -10℃~+70℃
Получать чувствительность (DBM): -109DB
Полоса приема: 330 кГц
Рабочая частота (МГц):315,433.92MHz(266-433MHZЧастотный сегмент может быть выбран)
Размеры (ДШ): 27*12*8mm
два,продукт Особенности:
&Супергетеродинный приемный модуль FBD08 представляет собой сверхнизкое энергопотребление, высокопроизводительный, независимо работающий беспроводной приемный модуль OOK, подходящий для беспроводных приложений ISM-диапазона 315/433,92 МГц., выходной сигнал данныхTTLУровень может быть непосредственно использован для декодера. Он чрезвычайно удобен и низкая цена, поэтому он широко используется.Изделие имеет небольшой размер и высокую чувствительность; легко отлаживать частотные точки и имеет короткий цикл поставки; продукт имеет хорошее качество и высокую стоимость., в настоящее время наиболее широко используемый высокочастотный приемный модуль на рынке беспроводного дистанционного управления..
FBD08 супергетеродинныйперениматьмодульПолоса приема обычно составляет 330 кГц., обычно регулируется на заводе315MHzили433.92MHZ(Если есть особые требования, частоту можно отрегулировать. Диапазон регулировки частоты составляет266MHz~433MHz.)СущностьперениматьмодульОбычно используйте DC3.3VПитание, если есть особые требования, напряжение может быть скорректировано, а диапазон регулировки напряжения3~8V.
перениматьмодульРабочий ток покоя обычно составляет3.3mA, если есть особые требования, ток можно уменьшить.Но чувствительность приема будет снижена. Получил на заводемодульВыходной сигнал представляет собой шумовой выход. Если есть особые требования, его можно изменить на бесшумный выход, но чувствительность приема будет снижена.

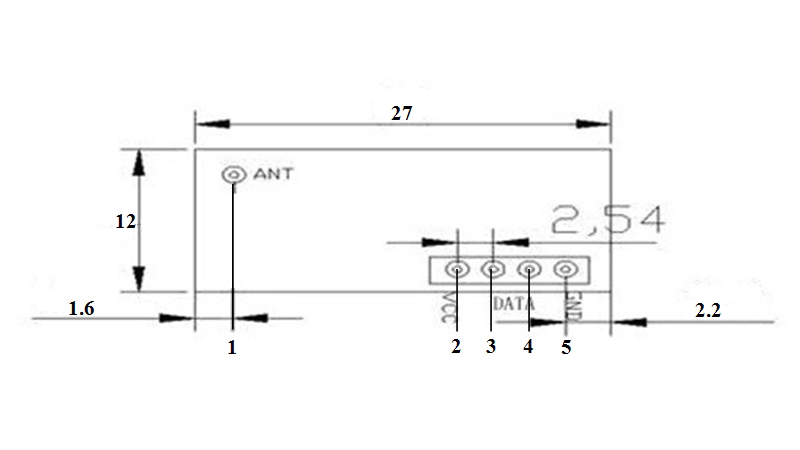

три,Габаритные размеры (мм):
Четыре,положение ногИспользоватьиллюстрировать:
положение ног | имя | Описание функции |
1 | ANT | Антенна |
2 | VCC | Положительный источник питания |
3,4 | DATA | Вывод данных |
5 | GND | Негативная сила |
перениматьмодульодинобщийиметьЧетыреВнешний интерфейс с английским представлением.“VCC”Указывает на подключение к положительному полюсу источника питания.“ DATA”представляет собой выпуск,“GND”Указывает, что он подключен к отрицательному полюсу источника питания.
Перед использованием50ом1/4Антенна длины волны и антенна должна быть прямой, чтобы достичь наилучшего получения, длины волны=скорость света/частота.
пять,Среда применения
беспроводной пульт дистанционного управленияВыключатели, розетки с дистанционным управлением, передача данных, игрушки с дистанционным управлением, противоугонная сигнализацияХозяинПодожди.
шесть,Self -Selected Accessessy
Используйте компанию, чтобы запустить серию и продукты серии дистанционного управления.
Семь,Примечание
VCCНапряжение должно соответствовать рабочим напряжению модуля, а источник питания фильтруется;

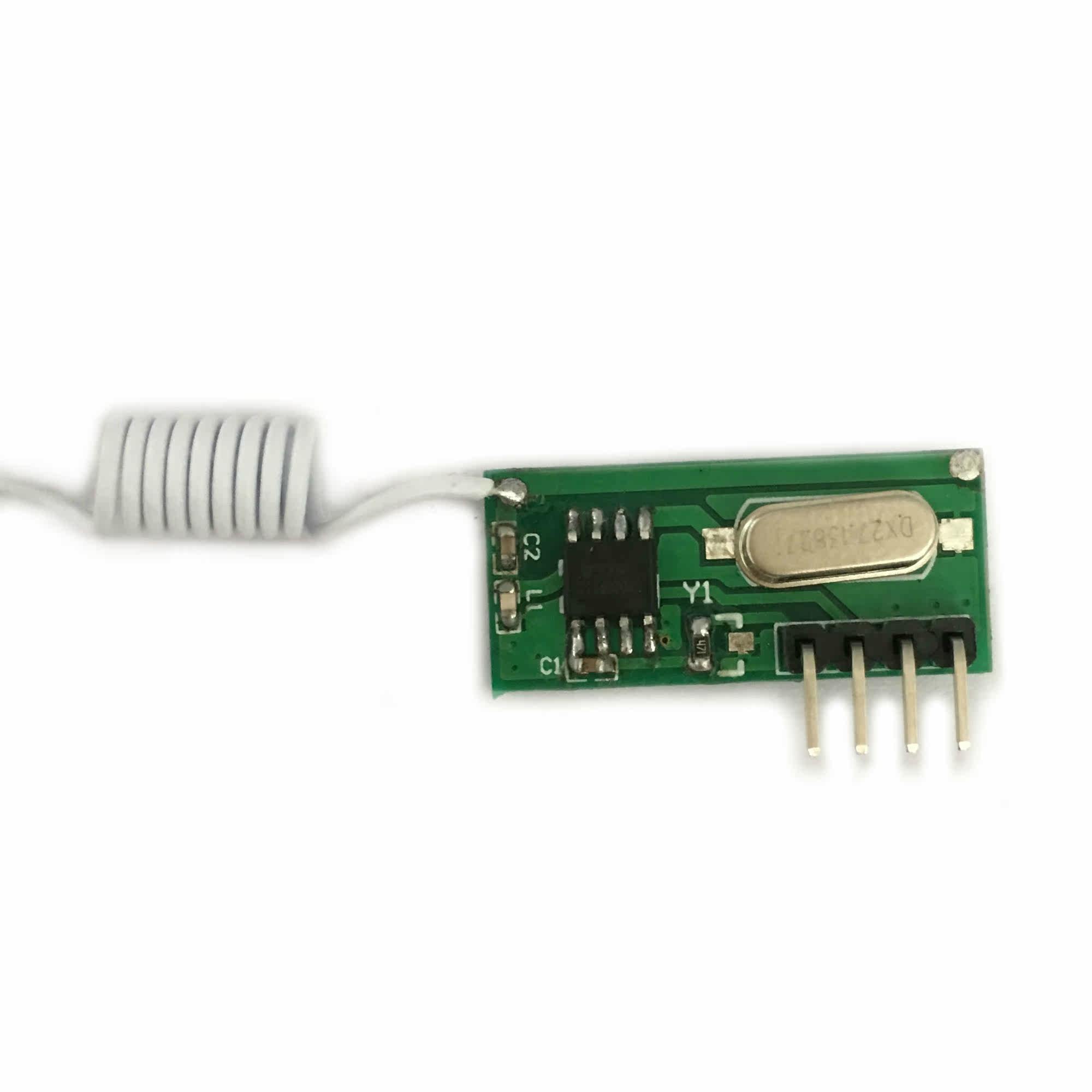

Антенна оказывает большое влияние на эффект приема модуля. Лучше всего подключить 1/4Антенна длины волны обычно принимается50ОМ ОДИН -КОН -КОНДЕР315MДоговор23cm,433MДоговор17cmПредметы
Расположение антенны также влияет на эффект получения модуля. Во время установки антенна как можно больше выпрямляется от экранирующего корпуса, высокого давления и источника помех. ;При использовании частота приема, метод декодирования и колебательное сопротивление должны соответствовать излучению
