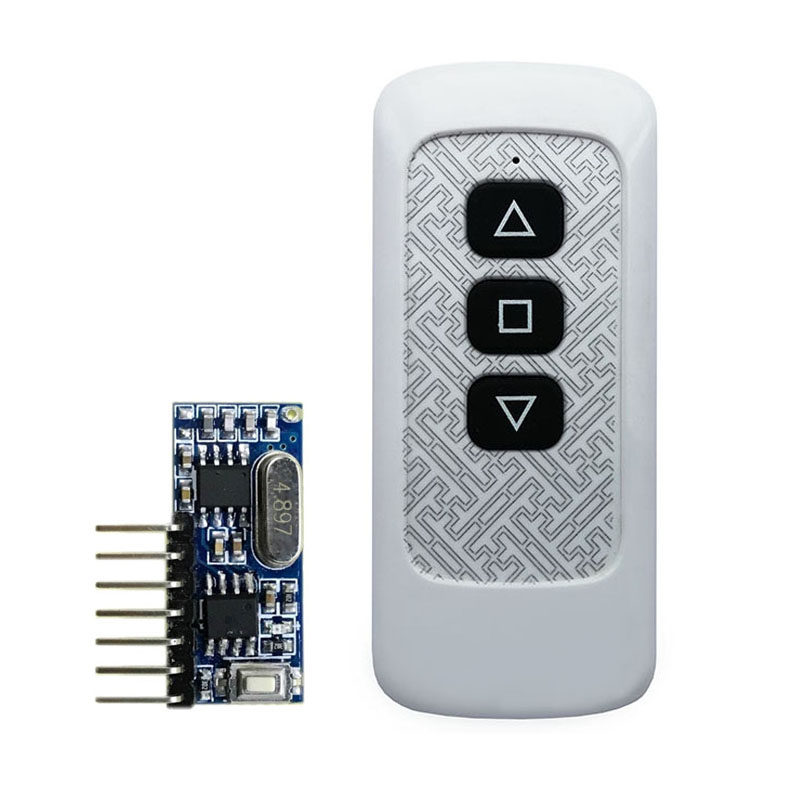

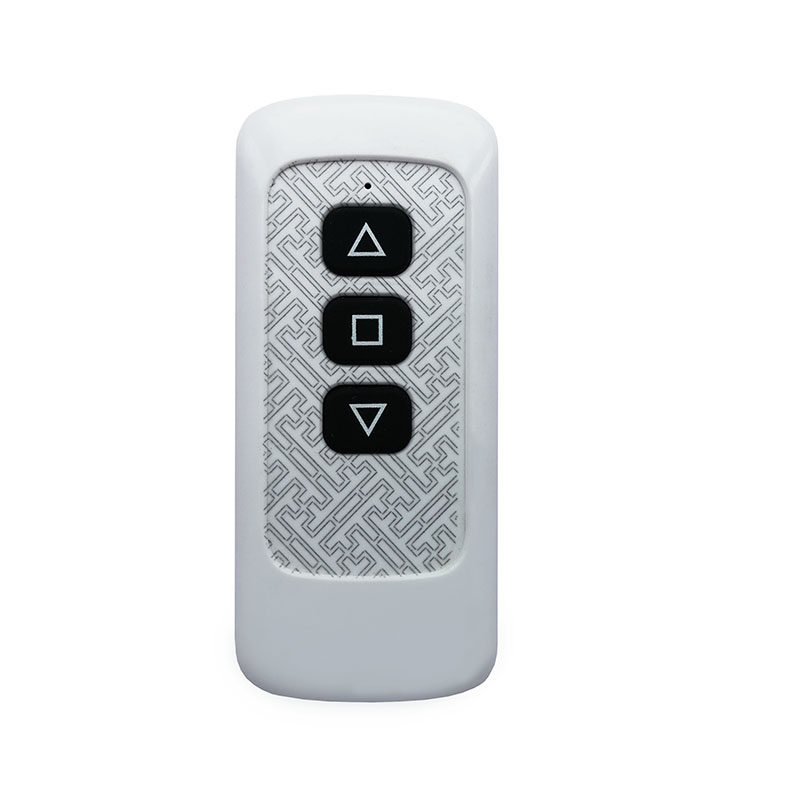

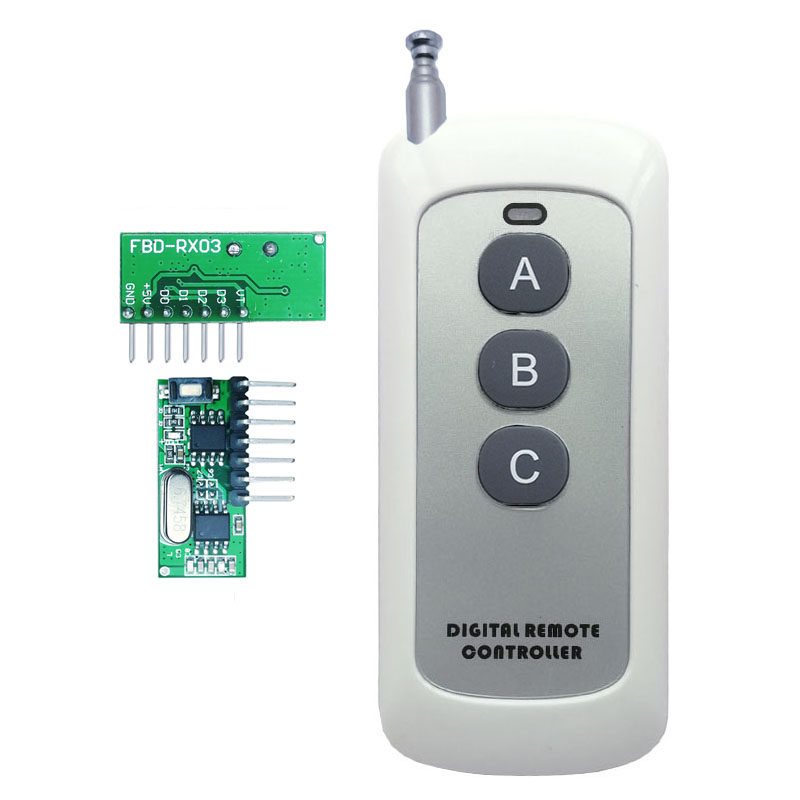

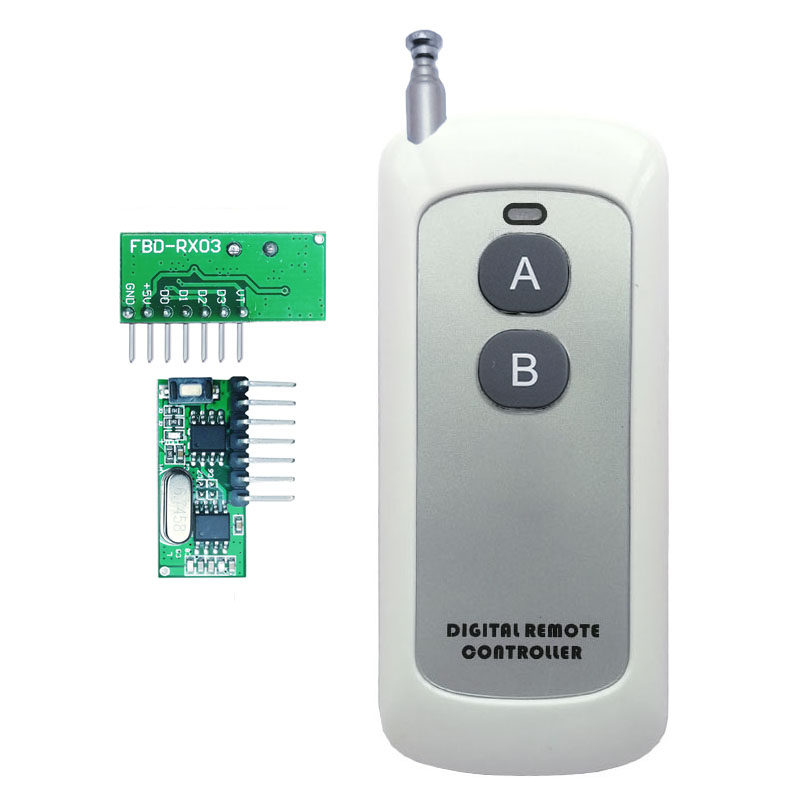

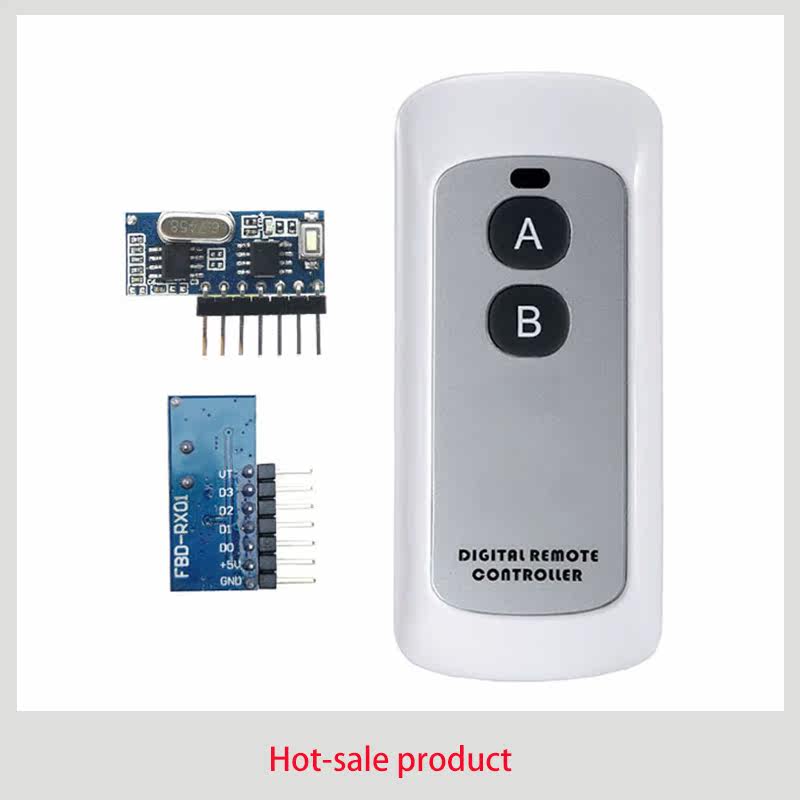

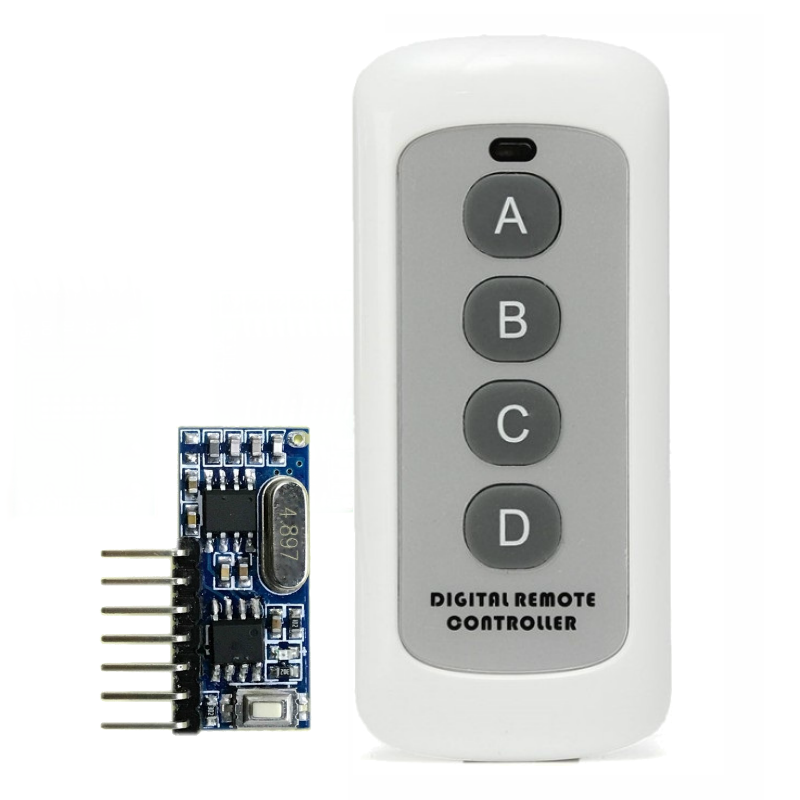

Беспроводной пульт, обучающий модуль, 3 клавиш, дистанционное управление
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Светло-серый, Темно-серый, Серый, Серебро |
Основные параметры дистанционного управления:
Рабочая напряжение: DC12V/23A
Рабочая частота: 315 МГц, 433 МГц (можно настроить другие частоты)
MOT Current: 0ma
Работа Current: 16ma
Метод кодирования: фиксированный код (2264/2260 сочетание чипов)
Код обучения (1527 чип)
Метод модификации: OOK (корректировка)
Справочное расстояние: обычно он может достигать 20 или тридцати метров в использовании.
Рабочая температура: -10 ℃ ~+70 ℃

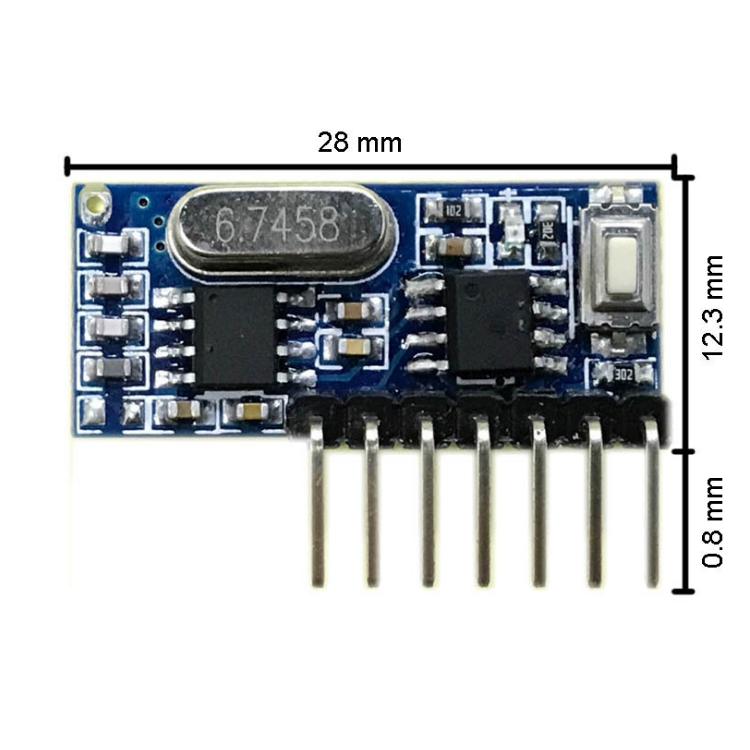

Размер: 92×40×16mm

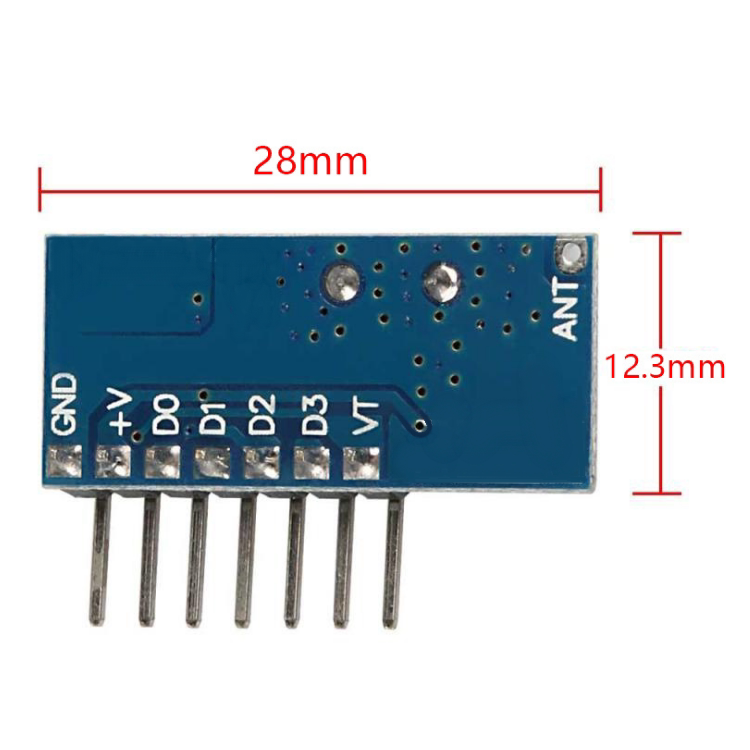

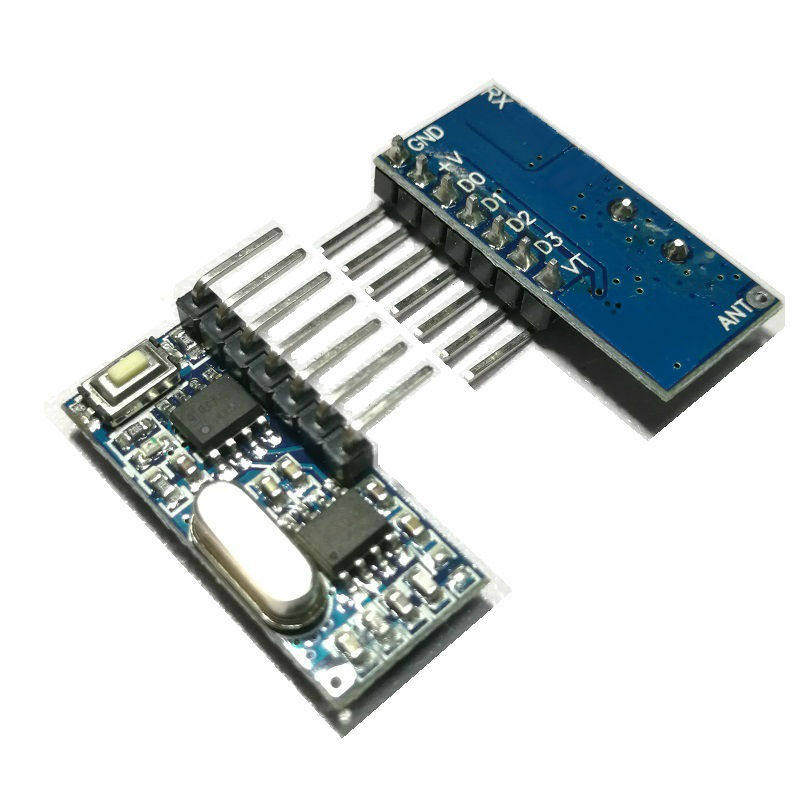

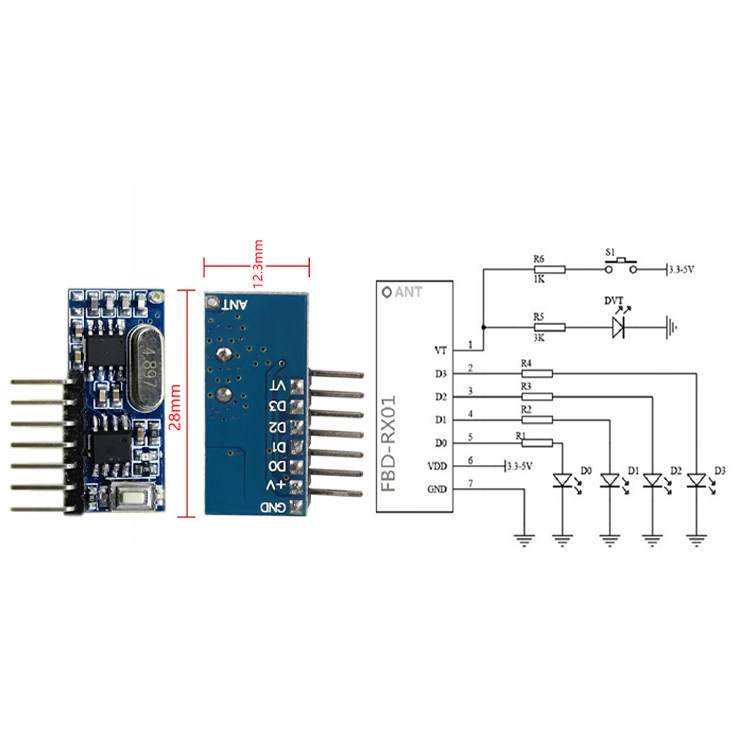

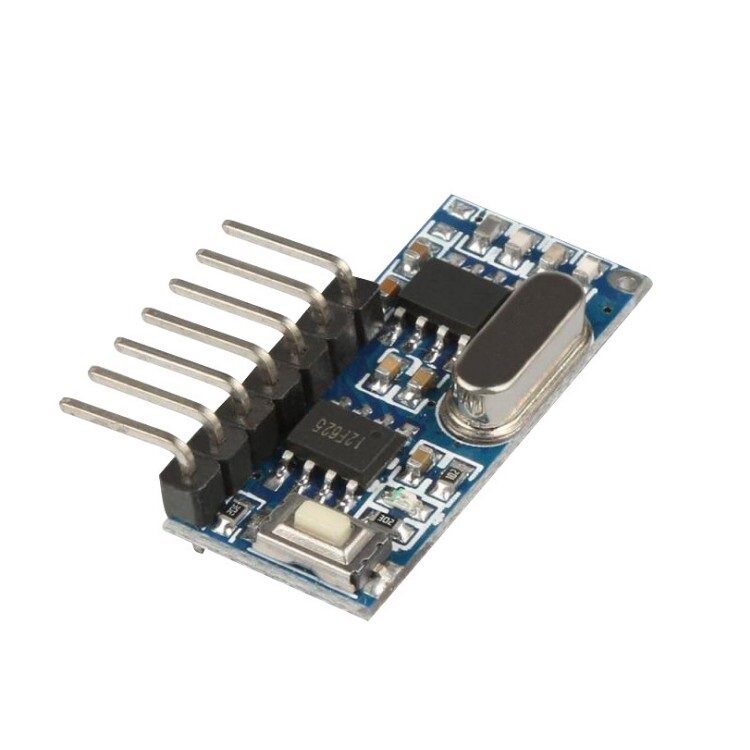

Определение штифта модуля:
VT Декодирование допустимого (сигнал) указывает выходной вывод
D0 Первый выходной вывод сигнала управляющего сигнала
D1 Второй выходной вывод сигнала управляющего сигнала
Третий вывод сигнала управляющего сигнала D2
Четвертый вывод сигнала управления D3
+ VCC DC5V
-Гнд отрицательный электрод, земля
Антенна муравья, используйте проволоку длиной 24-28 см

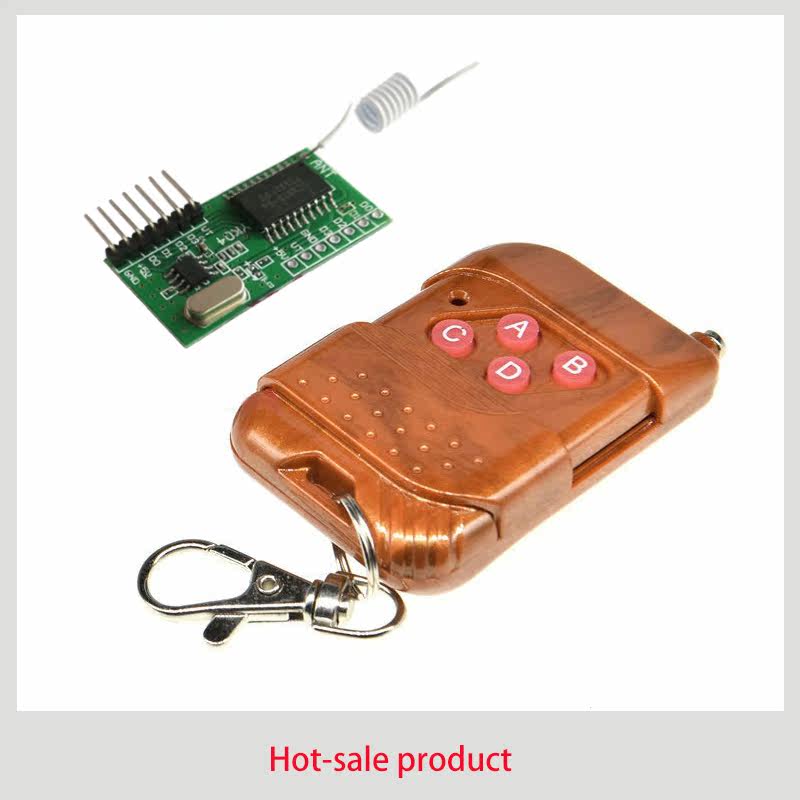

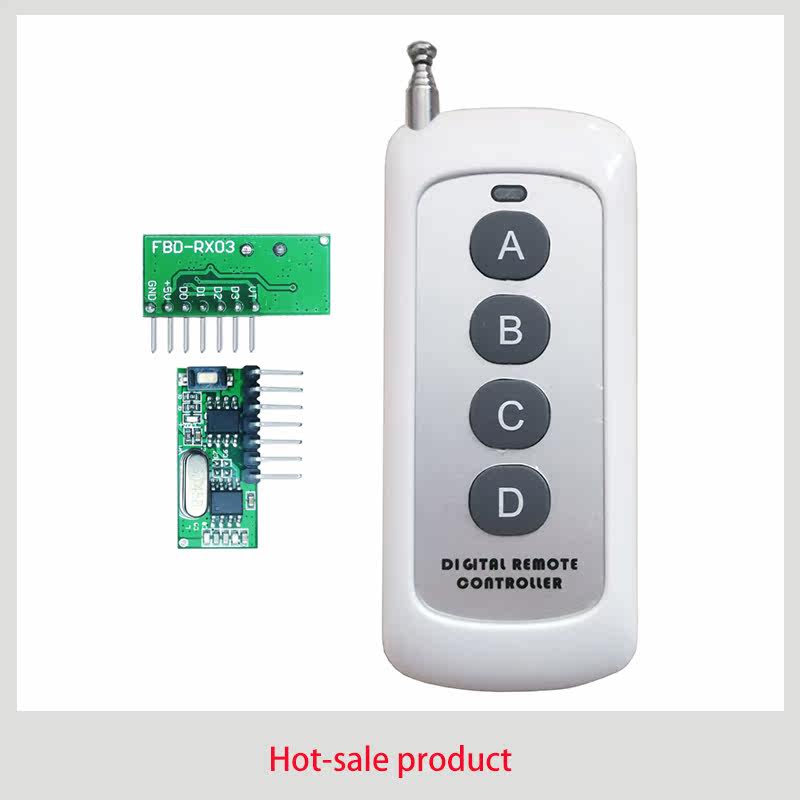

Когда нажата кнопка дистанционного управления (A B C D), соответствуетD0,D1,D2,D3Выход высокий, а выходной, когда он не нажимает
Очищенный и правильный код:(Перед режимом переключения сначала очистите кодПолем
1, четкая функция——Нажмите кнопку исследования (не отпускайте)”KEY”5После секунды,LEDОтпусти после выхода индикатора и подождитеLEDСинтетический свет мигает3Если память отключена после времени, она начнет очищать все данные кода дистанционного управления, что означает, что функция CLEAR завершена.
2, функция сопоставления кода——Нажмите кнопку обучения (нажмите режим перемещения)”KEY”,LEDЕсли индикатор включен, это означает, что микропроцессор ввел состояние кода обучения, нажмите кнопку «Соответствующее беспроводное пульт дистанционного управления».LEDСинтетический свет мигает3Если он потушен после времени, это означает, что код успешен.(Узнайте кнопку Нажмите1Ниже приведен режим пробежки; нажимать2Второй-это режим самополосной блокировки; нажимать3Режим блокировкиПредметыв соответствии с4Второй скорость:1,2Дорожный бега3,4Дорога заперта; нажимать5Второй скорость:1,2Дорожный бега3,4Дорожная блокировка; нажимать6Второй скорость:1,2Самостоятельно3,4Дорожная блокировка; нажимать7Второй класс;1,2Взаимосвязанные дороги,3,4Дороги обвязаны.) Беспроводной дистанционный переключатель может быть сохранен16Могут быть установлены различные пульты дистанционного управления и различные рабочие режимы.(Эта модель представляет собой пару кодов, и программа автоматически распределяет биты данных)
3, тест кода——После успеха кода,Когда нажата кнопка пульта дистанционного управления, соответствуетD0,D1,D2,D3Выход высокий.
Проводка и тестирование
1, Правильно стандартизируйте проводку в соответствии с необходимыми функциями управления и проверьте снова после завершения проводки.Пожалуйста, не выполняйте проводку и не пробуждайте проводку с помощью живой операции. Если есть нерегулярные операции и неблагоприятные последствия, компания не будет нести ответственность.
2, После подтверждения того, что проводка верна, включите источник питания.
3, Нажмите кнопку удаленного управления соответствующим кодом, а переключатель дистанционного управления управляет соответствующим объектом управления.Если объект управления регулируется нормально, это означает, что тест на проводку успешным, и его можно использовать нормально.
Общая проблема
1, включите источник питания, и вы можете очистить и проверить код в любое время. Когда схема работает, функция кода будет очищена.4Дорожные эстафеты возвращаются к нормальной жизни.При функции кодированияLEDПосле того, как индикатор включен, он входит в состояние сопоставления кода, и время ожидания обучения приблизительно6Секунды должны быть здесь6Заполните код в течение нескольких секунд. 6После второгоLEDИндикатор выходит на улицу, и программа автоматически выходит из статуса проверки кода.
2, Когда используйте его в первый раз, обязательно очистите код один раз и очистите код удаленного управления на заводе.После успешного управления кодом код эффективно контролируетсяLEDИндикатор светится.
3, контрольный переключатель может быть сохранен16Код дистанционного управления, если вы узнаете его17Если код дистанционного управления автоматически переполнен, первый код дистанционного управления будет недействительным.И так далее.Когда код дистанционного управления является хаотичным, его следует очистить, прежде чем научиться избегать помех от других кодов дистанционного управления.
4Используемый пульт дистанционного управления должен быть закодирован и изучен, потому что общий кодированный пульт дистанционного управления не кодируется, когда он покидает завод. Это нормально, чтобы взять его на себя и выучить напрямую, но он будет контролироваться другими некодируемыми пультами дистанционного управления.
5, Старайтесь избегать источников помех и образуйте аналогичные среды экранирования при использовании и установке.Это напрямую повлияет на чувствительность приема.
6, Не используйте его ненормально.Неправильное использование снизит производительность и срок службы продукта. В тяжелых случаях он будет напрямую повредить продукт, а также принесет скрытую опасность в вашу безопасность.
